HP156 - Pompa Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa carburante ad alta pressione
Marca	Vevor
Modello	HP156
Tensione di alimentazione	12 V CC
Corrente massima	0,8 A
Classe di protezione	III
Norme	Direttiva europea 2012/19/CE (RAEE)
Funzioni principali	Alimentazione carburante ad alta pressione per motori
Coppia di serraggio bullone di fissaggio	20 Nm
Coppia di serraggio fascette tubo alta pressione	5 Nm
Manutenzione e pulizia	Pulire immediatamente gli sversamenti; utilizzare un estintore di classe B o C nelle vicinanze
Sicurezza	Occhiali di sicurezza, indumenti a maniche lunghe, pantaloni, scarpe di sicurezza; non fumare; spazio di lavoro ventilato, senza calore né fiamme
Ricambi e riparabilità	Guarnizione torica, fascette a molla, connettori in rame; riparazione solo da professionista
Informazioni generali	Assistenza tecnica: www.vevor.com/support; produttore: Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina

Domande frequenti - HP156 Vevor

Qual è la tensione di alimentazione della pompa HP156?

La pompa HP156 funziona a 12 V CC con una corrente massima di 0,8 A.

Questa pompa è compatibile con il diesel?

Sì, questa pompa carburante ad alta pressione è progettata per carburante diesel e altri carburanti compatibili con sistemi ad alta pressione.

Come installare la pompa HP156?

Seguire i passaggi: inumidire lo spintore a rullo con olio motore, allinearlo con la scanalatura, inserire la pompa, serrare il bullone a 20 Nm, collegare i tubi e serrare le fascette a 5 Nm. Verificare l'assenza di perdite dopo l'avviamento.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una chiave dinamometrica (20 Nm e 5 Nm), di una chiave standard, di olio motore pulito e di fascette a molla.

Come spurgare l'aria dal sistema dopo l'installazione?

Dopo l'installazione, avviare il motore e osservare le perdite. Se necessario, spurgare l'aria allentando leggermente un raccordo ad alta pressione finché non fuoriesce carburante, poi serrare.

Quali precauzioni di sicurezza adottare?

Indossare occhiali di sicurezza, indumenti a maniche lunghe, pantaloni e scarpe di sicurezza. Lavorare in un luogo ben ventilato, senza fiamme né scintille. Tenere a portata di mano un estintore di classe B o C.

Questa pompa può essere utilizzata su un veicolo a benzina?

No, questa pompa è progettata per carburante diesel ad alta pressione. Non utilizzarla con benzina, poiché potrebbe danneggiare la pompa e creare rischi di incendio.

Dove posso trovare il manuale d'uso completo?

Il manuale è disponibile per il download gratuito su notice-facile.com per il modello HP156 di Vevor. Puoi anche contattare l'assistenza tecnica tramite www.vevor.com/support.

Come effettuare la manutenzione della pompa HP156?

Pulire immediatamente ogni sversamento di carburante. Controllare regolarmente lo stato delle guarnizioni toriche e delle fascette. Sostituire le parti usurate solo con parti originali.

Cosa fare in caso di perdita di carburante?

Arrestare immediatamente il motore. Rilasciare la pressione del sistema prima di qualsiasi intervento. Controllare i raccordi e serrare se necessario. Sostituire le guarnizioni o le fascette danneggiate. Consultare un professionista se la perdita persiste.

MANUALE UTENTE HP156 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

ELETTRICO ALTO

POMPE DI CARBURANTE A PRESSIONE

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Simbolo Simbolo Descrizione
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo prodotto è di classe di protezione III.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali n possono essere smaltiti con i normali rifiuti domestici, ma devono esse portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

INFORMAZIONI SULLA SICUREZZA

1. Le procedure di riparazione, gli strumenti e i pezzi di ricambio per la manutenzione dei veicoli a motore, nonché l'esperienza della persona che esegue il lavoro, rendono impossibil descrivere tutti i modi o le condizioni in cui i veicoli a motore vengono o possono essere riparati, o fornire dichiarazioni cautelative sui pericoli che possono derivarne.
2. Quando si maneggiano materiali tossici o infiammabili, devono essere utilizzate le precauzioni e le attrezzature di sicurezza standard e accettate. Sono richiesti occhiali di sicurezza, altre protezioni e indumenti appropriati (maglietta a maniche lunghe, pantaloni e scarpe antinfortunistiche).
3. Assicurati che la tua area di lavoro sia ben ventilata e non esposta a calore, elettricità o fiamme libere. Vietato fumare! Pulisci immediatamente le fuoriuscite e tieni a portata di mano un estintore di Classe B o C. Consulta i manuali di riparazione appropriati per gli utensili speciali richiesti.
4. Non adatto all'uso in applicazioni marine o aeronautiche.

Modello	HP128	HP121	HP156
Ingresso	DC12V
Corrente (Max)	0,8A

ISTRUZIONI

Fase di installazione della pompa del carburante ad alta

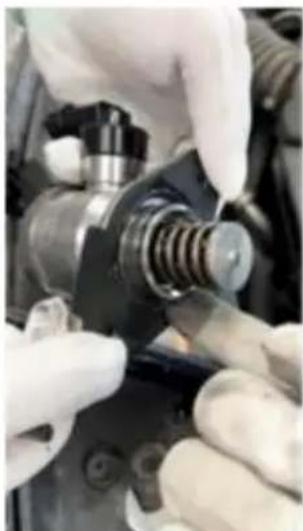

pressione 1. Rilevare l'O-ring della pompa ad alta pressione e utilizzare olio motore pulito bagnando leggermente l'inserto del rullo di spinta nella pompa del vuoto. Prestare attenzione ad allineare la cavità del rullo di spinta con la scanalatura sulla pompa del vuoto.

1. Ruotare l'albero motore finché il rullo di spinta non si trova nel punto più basso. Inserire la pompa ad alta pressione nella pompa per vuoto.
2. Serrare a mano il bullone di fissaggio in modo incrociato e serrare a croce il bullone di fissaggio con la coppia specificata di 20 Nm. Inserire nuovamente il tubo del carburante e fissarlo con morsetti a molla Collegare il regolatore di pressione del carburante 4. Utilizzare olio

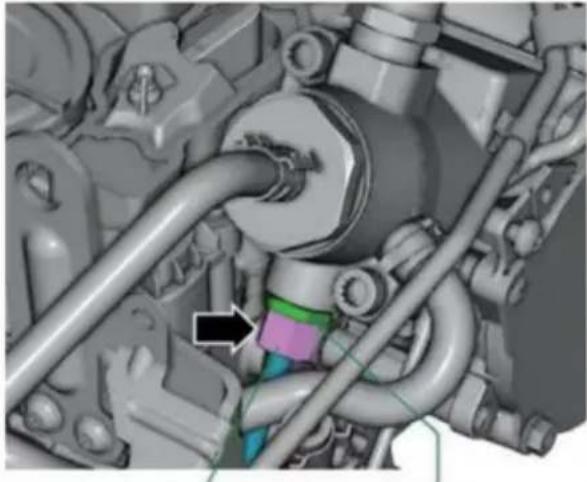

motore per infiltrare la testa sferica del tubo ad alta pressione e installare il tubo ad alta pressione Serrare il controdado del distributore del carburante indicato dalla freccia nel disegno con una chiave 5. Fissare il connettore del tubo ad alta pressione con una chiave

e serrare il dado del giunto vivo del tubo ad alta pressione con un'altra chiave.

1. Installare le fascette stringitubo ad alta pressione e utilizzare una coppia di 5 Nm per serrarle (è possibile saltare questo passaggio per i modelli senza fascette stringitubo ad alta pressione).
2. Dopo l'installazione, avviare il motore per verificare se vi sono perdite di olio su ciascuna interfaccia.

Passo 1

Non colpire la spina, non afferrare o allungare la parte a molla, ciò causerà danni irreparabili	Non aprire l'elettrovalvola, non accendere la corrente continua
Non aprire l'elettrovalvola, non accendere la corrente continua	Sostituire il connettore in rame dopo averlo installato e rimosso due volte
	union nut High pressure pipe connector
Rilasciare la pressione del carburante del sistema ad alta pressione prima di rimuovere l'olio ad alta pressione pompa	La coppia per installare i bulloni di serraggio per il tubo ad alta pressione è d 5 N.m
fuel hose	Stick tappet vacuum pump
Serrare i bulloni con una coppia di 20 Nm.	Quando si installano i rulli di registro, assicurarsi che nessun detrito entri nell' pompa a vuoto
