BRUKSANVISNING HP156 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK HÖG

TRYCKBRÄNSLEPUMPAR

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igem om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol Symbol Beskrivning
	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Denna produkt är av skyddsklass III.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfa utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

SÄKERHETSINFORMATION

1. Reparationsprocedurer, verktyg och delar för att serva motorfordon, och erfarenheten hos den person som utför arbetet gör det omöjligt att beskriva alla sätt eller förhållande under vilka motorfordon servas eller kan servas, eller att ge varningsmeddelanden om faror som kan bli resultatet.
2. Standard och accepterad säkerhetsåtgärd och utrustning bör användas vid hantering av giftiga eller brandfarliga material. Skyddsglasögon, annat skydd och lämpliga kläder (långärmad skjorta, byxor och skyddsskor) krävs.
3. Se till att ditt arbetsområde är väl ventilerat och inte utsätts för värme, elektricitet eller öppen låga. Ingen rökning! Rensa upp spill omedelbart och ha en brandsläckare av klass B eller C lättillgänglig. Se lämpliga reparationsmanualer för alla nödvändiga specialverktyg.
4. Ej för användning i marina eller flygplansapplikationer.

	HP128Modell	HP121	HP156
Input	DC12V
Aktuell (max)	0,8A

INSTRUKTIONER

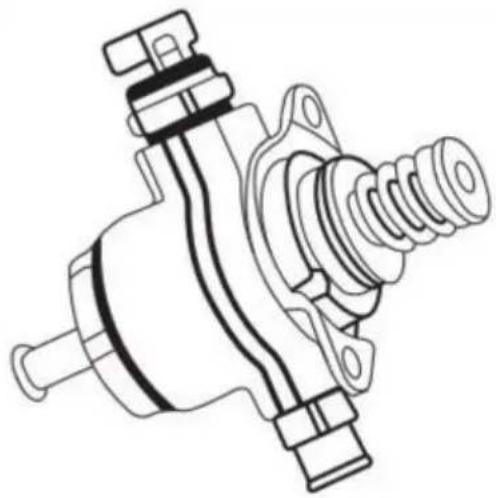

Installationssteg för högtrycksbränslepump 1.

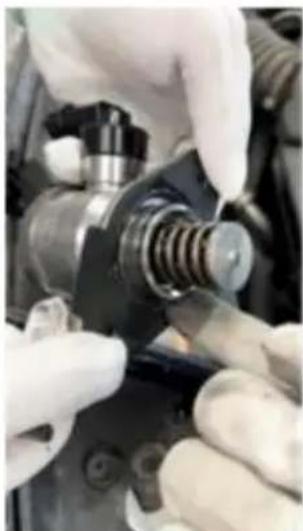

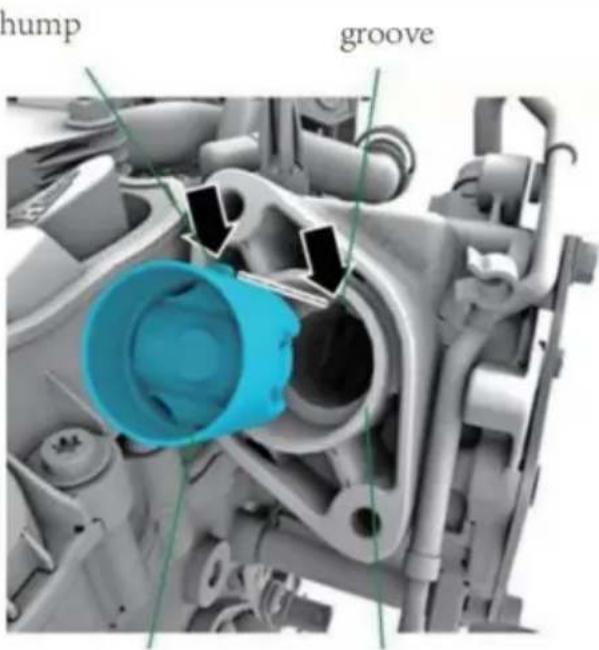

Upptäck högtryckspumpens O-ring och använd ren motorolja som lätt väter in i vakuumpumpen. Var uppmärksam på att rikta in urtaget på rulllyfte med spåret på vakuumpumpen.

1. Vrid vevaxeln tills rullventilen är på sin lägsta punkt. Sätt in högtryckspumpen i vakuumpump

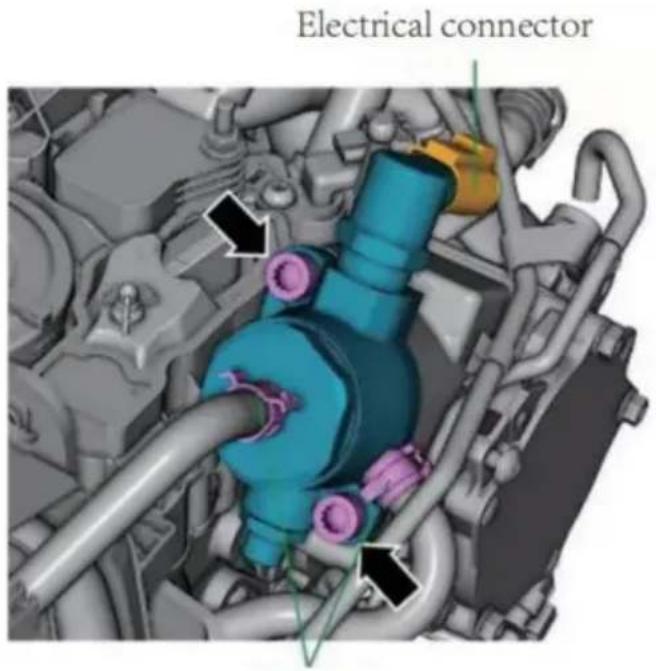

2. Korsdrag åt fästbulten för hand och korsdrag åt fästbulten med det specificerade vridmomentet på 20N.m. Sätt i bränsleslangen igen och fixera den med fjäderklämmor Anslut bränsletrycksregulatorn 4. Använd motorolja för att infiltrera

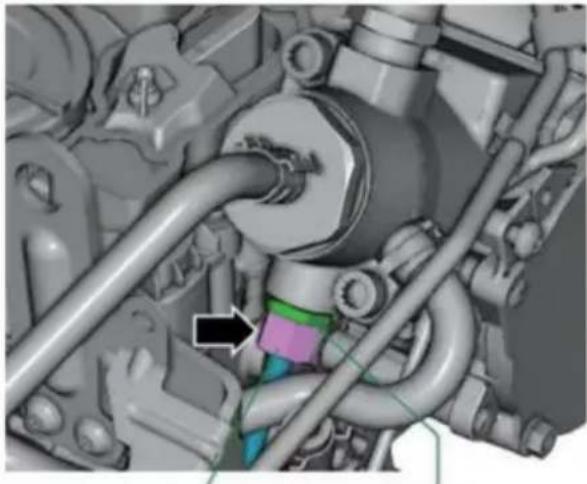

kulhuvudet på högtrycksslangen och installera högtrycksslangen Dra åt låsmuttern på bränslefördelaren som indikeras av pilen i ritning med en skiftnyckel 5. Fäst högtrycksrörsanslutningen med en skiftnyckel och dra åt

högtrycksrörets spänningsförande mutter med en annan skiftnyckel.

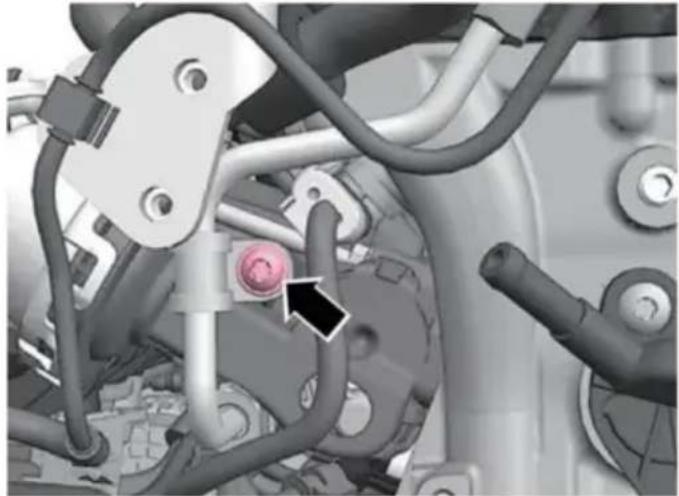

1. Installera högtrycksrörklämmor och använd 5N.m vridmoment för att dra åt klämmorna (Du kan hoppa över detta steg för modeller utan högtrycksrörklämmor).

2. Starta motorn efter installationen för att observera om det finns oljeläckage på varje gränssnitt

Steg 1

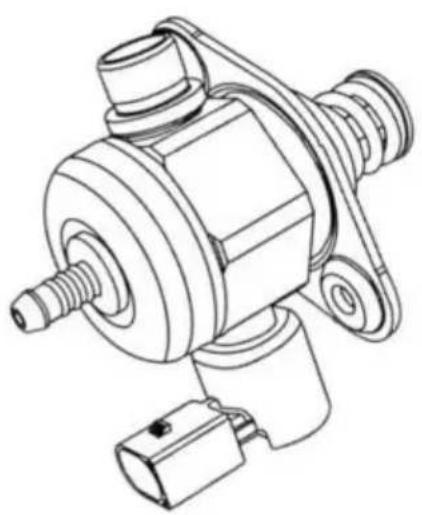

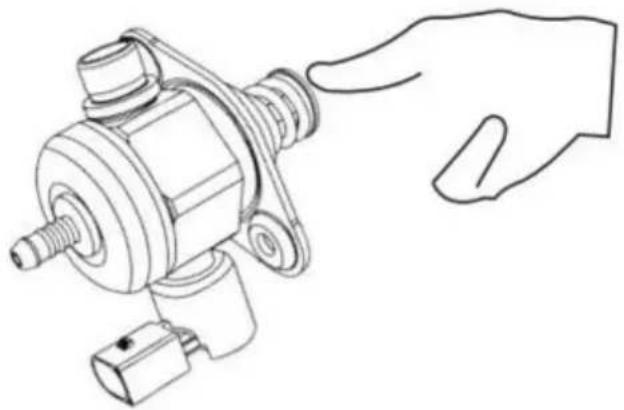

Slå inte i kontakten, ta inte tag i eller sträck ut fjäderdelen, vilket kommer att orsaka irreparabel skada	Öppna inte magnetventilen, slå inte på likströmme

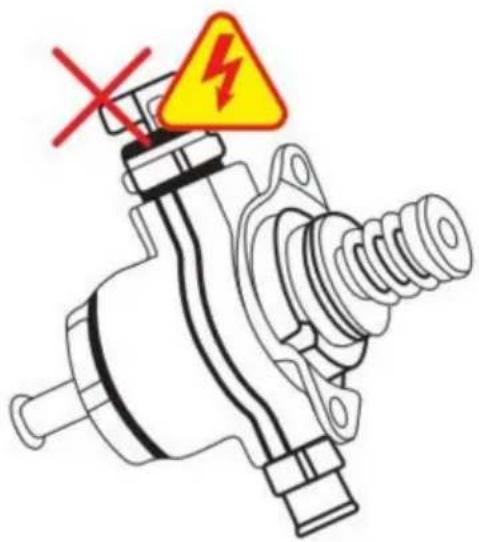

Öppna inte magnetventilen, slå inte på likströmmen	Byt ut kopparkontakten efter att den har installerats ochborttagen två gångerunion nut High pressure pipe connector
Släpp bränsletrycket i högtryckssystemet innan du tar bort högtrycksoljan pump	Vridmomentet för att installera klämbultarna för högtrycksröret är 5N.m
fuel hose	Stick tappet vacuum pump
Dra åt bultarna med ett vridmoment på 20N.m. När du installerar rullyftar, se till att inget skräp kommer in i vakuumpump
