BB-6in-2 - Support mural Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour poteau en bois
Marque	Vevor
Modèle	BB-6in-2
Matériau	Acier
Dimensions de la base (A x B)	150 x 145 mm (5,9 x 5,7 pouces)
Dimensions de la cavité (C x D)	150 x 141 mm (5,9 x 5,55 pouces)
Nombre de kits	2 pièces
Contenu du kit (par base)	Base de poteau (E) x1, Joint carré (F) x1, Support de fixation (G) x1, Vis autotaraudeuse (H) x2, Manchon d'expansion dentelé (I) x2, Rondelle (J) x2, Écrou hexagonal lourd (K) x4, Vis autotaraudeuse (L) x8
Outils fournis	Clé à molette (M) x1
Utilisation prévue	Fixation de poteaux en bois sur sol en béton ou bois pour pavillons, clôtures, boîtes aux lettres, rampes de porche, supports de terrasse
Fonction principale	Protège le poteau de l'humidité et empêche la pourriture en séparant le bois du sol
Installation	Nécessite perçage (foret Φ29/64", profondeur 65 mm) et chevilles d'expansion
Outils nécessaires non fournis	Tournevis cruciforme, perceuse, foret
Nombre de personnes recommandé	2 personnes pour l'assemblage
Sécurité	Porter des lunettes de sécurité et des gants de travail lors du montage
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; éviter les produits abrasifs
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (Australie)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importateur (États-Unis)	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

FOIRE AUX QUESTIONS - BB-6in-2 Vevor

Quelle est la taille maximale du poteau en bois pouvant être utilisé avec le support BB-6in-2 ?

La cavité du support mesure 150 x 141 mm (5,9 x 5,55 pouces). Il est recommandé que la section carrée du bois soit 0,1 pouce (2,5 mm) plus petite que la cavité, soit environ 148 x 139 mm.

Sur quel type de sol ce support peut-il être installé ?

Le support peut être installé sur des sols en béton ou en bois. Il utilise des manchons d'expansion dentelés pour une fixation solide.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec un foret de 29/64 pouce (11,5 mm), d'un tournevis cruciforme, d'une clé à molette (fournie) et de l'outil électrique éventuellement. Portez des lunettes de sécurité et des gants.

Le kit contient-il tout le nécessaire pour fixer deux poteaux ?

Oui, le modèle BB-6in-2 comprend deux jeux complets : deux bases de poteau, deux joints carrés, deux supports de fixation, 4 vis autotaraudeuses H, 4 manchons d'expansion, 4 rondelles, 8 écrous hexagonaux lourds K et 16 vis autotaraudeuses L, ainsi qu'une clé à molette.

Quelle est la profondeur de perçage recommandée pour les chevilles ?

La profondeur de perçage recommandée est de 65 mm avec un foret de diamètre 29/64 pouce (environ 11,5 mm).

Le support empêche-t-il vraiment la pourriture du bois ?

Oui, le support est conçu pour séparer la colonne en bois de l'eau souterraine, empêchant efficacement la pourriture due à l'humidité. Il est idéal pour les applications extérieures.

Puis-je installer ce support seul ?

Il est recommandé d'être deux personnes pour l'assemblage afin de faciliter la manipulation et le positionnement des pièces.

Quelle est la charge maximale supportée ?

La capacité de charge exacte n'est pas spécifiée dans le manuel. Il est conseillé de respecter l'utilisation prévue pour les poteaux de clôture, pavillons, etc., sans dépasser les limites raisonnables.

Comment entretenir le support mural Vevor BB-6in-2 ?

Nettoyez régulièrement avec un chiffon humide et un détergent doux. Évitez les produits abrasifs ou corrosifs. Vérifiez périodiquement le serrage des vis.

Où puis-je trouver la garantie ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour obtenir le certificat de garantie électronique et une assistance technique.

MODE D'EMPLOI BB-6in-2 Vevor

Assistance technique et certificat de garantie électronique

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire Lisez attentivement le manuel d'instructions.

Consignes de sécurité

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et

le non-respect des instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

UTILISATION TOUT TERRAIN

Le produit peut être utilisé dans les sols en béton et en bois existants, en séparant la colonne de bois de l'eau souterraine, empêchant efficacement

la colonne en bois de la pourriture de l'eau; la corrosion est adaptée à la nécessité de réparer la colonne en bois, telle que pavillon, pavillon, clôture, pavillon, boîte aux lettres, balustrade de porche, support de terrasse, etc.

1. Ne laissez pas les enfants grimper sur l'appareil. 2. Gardez les enfants et les animaux domestiques à l'écart. à l'écart pendant le montage.

PRÉCAUTIONS DE MONTAGE

1. Veuillez assembler le produit en stricte conformité avec les instructions.

Un assemblage incorrect peut être dangereux.

1. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.

2. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous la l'influence de l'alcool, de drogues ou de médicaments.

3. La capacité de charge et d'autres paramètres du produit sont appliqués au produit correctement et complètement assemblé uniquement.

4. Séparez et comptez toutes les pièces et le matériel.

5. Préparez l'outil suivant : tournevis cruciforme.

6. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque nécessaire.

7. Deux personnes sont nécessaires pour l'assemblage.

8. Respecter uniquement les usages prévus.

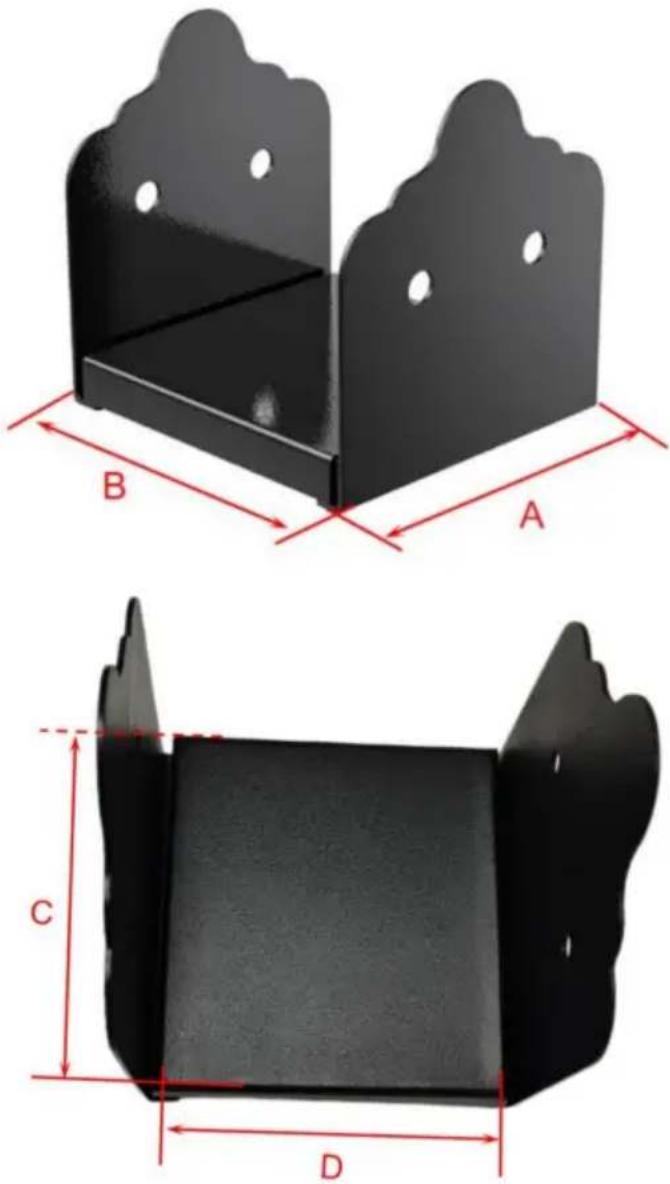

LISTE DES PARAMÈTRES

Modèle de produit	BB-6 en 2	BB-8 en 2
Nombre de kits	2 pièces	2 pièces
Taille de la base(A*B)	5,9 × 5,7 pouces(150 × 145 mm)	7,9 × 7,64 pouces(200 × 194 mm)
Taille de la cavité du produit(CD)	5,9 × 5,55 pouces(150 × 141 mm)	7,9 × 7,5 pouces(200 × 190 mm)

LISTE DES PIÈCES

Modèle de produit	BB-6 en 2	BB-8 en 2
E:Post Base	2 pièces
F: Joint carré	2 pièces
G: Support de fixation	2 pièces
H: Vis autotaraudeuse	4 pièces
I: Manchon d'expansion dentelé	4 pièces
J::washer	4 pièces
K: Écrou hexagonal lourd	8 pièces	16 pièces
L: Vis autotaraudeuse		16 pièces8 pièces
M:clé à molette	1 pièce

Nos produits sont constamment mis à jour, les images peuvent être différentes des

forme des articles réels, veuillez vous référer aux articles réels.

Comptez les pièces lors de la réception des échantillons.

La clé M est utilisée pour tourner les vis

GUIDE D'INSTALLATION

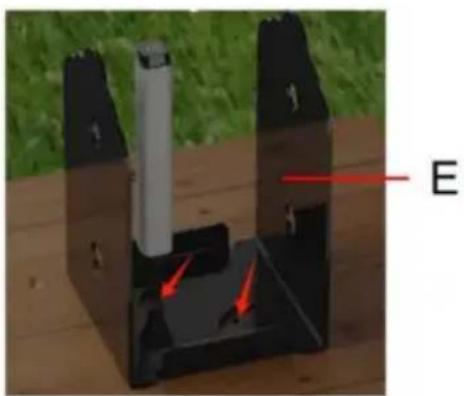

1. Marquez 2 points sur le sol à travers 2 trous sur la surface de la base du poteau E

de la base ; Perçage en position de marquage à l'aide d'un foret Φ29/64"; Le

la profondeur du trou était de 65 mm.

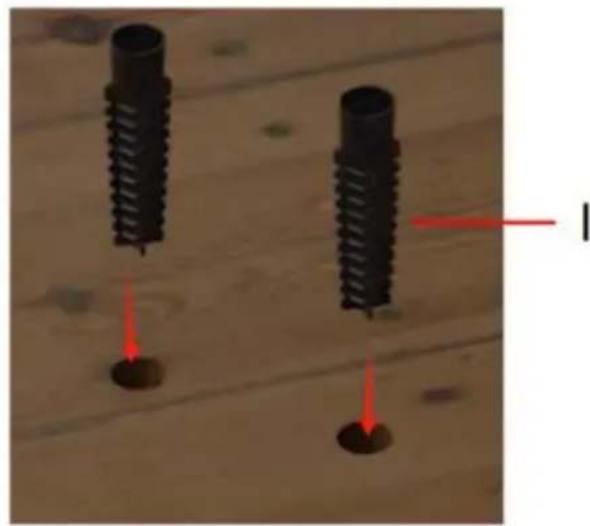

1. Installez les 2 manchons d'expansion dentelés I dans les trous finis.

1. Alignez la face de la base du poteau E sur le manchon d'expansion dentelé I ;

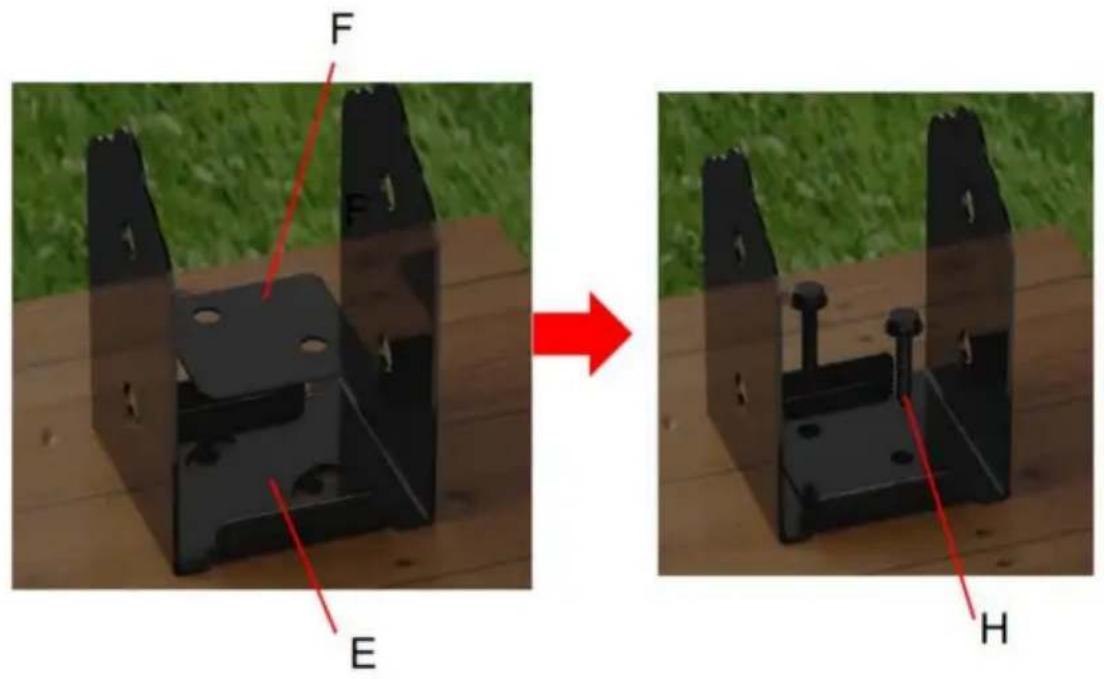

   3.1. Placez le joint carré f à l'intérieur de la base du poteau E, le trou traversant du joint carré f aligne le manchon d'expansion dentelé I; 3.2.

Passez la vis autotaraudeuse H à travers la rondelle J et verrouillez-la sur le manchon d'expansion dentelé I.

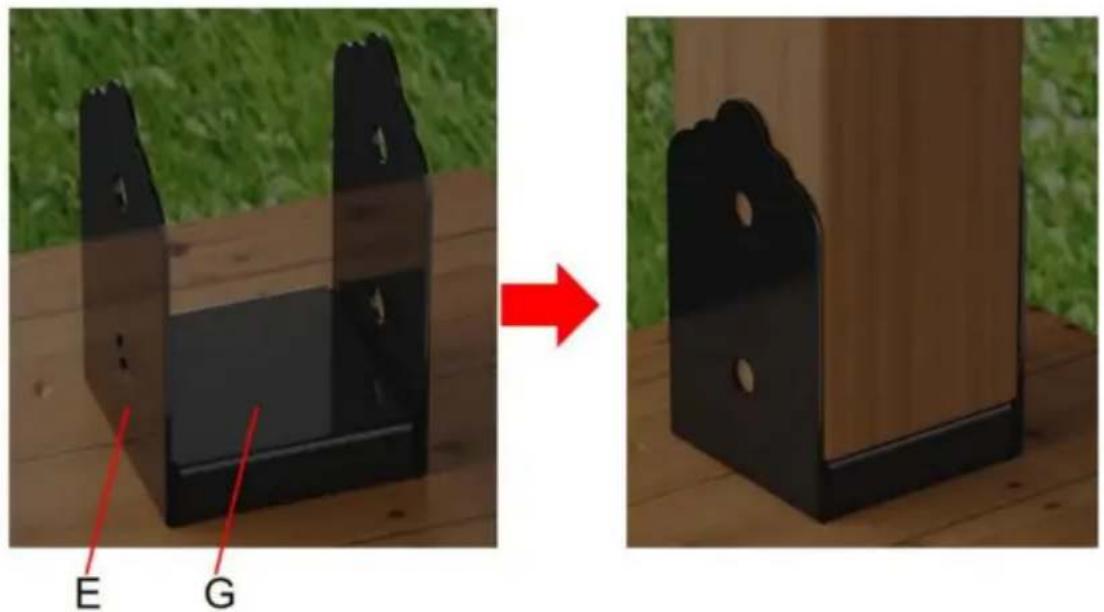

1. Placez le support G dans la base du poteau E et couvrez les parties intérieures ;

insérez le bois dans la cavité de la base

du poteau E ; il est recommandé que la section carrée du bois soit 0,1 pouce plus peti

taille de la cavité.

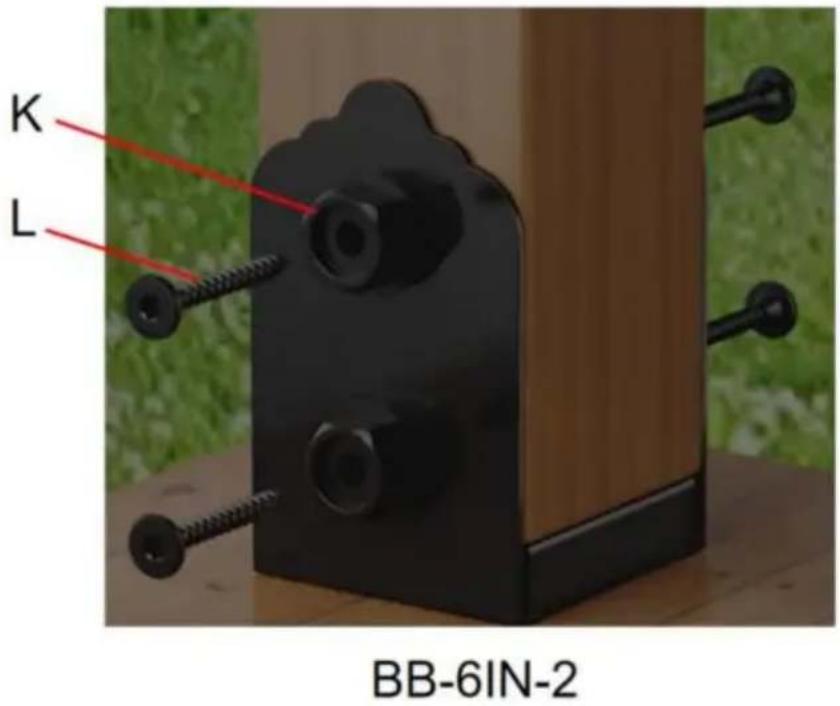

1. Verrouillez le côté en bois avec deux écrous hexagonaux lourds K et une vis autotaraudeuse L dans la base du poteau E.

Notez que 4 écrous hexagonaux lourds K et une vis autotaraudeuse L sont nécessaires des deux côtés du modèle BB-8in-2 ;

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

60329 Francfort-sur-le-Main.

Assistance technique et certificat de garantie électronique www.vevor.com/support
