Produkttyp	Väggfäste för trästolpe
Märke	Vevor
Modell	BB-6in-2
Material	Stål
Basens mått (A x B)	150 x 145 mm (5,9 x 5,7 tum)
Hålighetens mått (C x D)	150 x 141 mm (5,9 x 5,55 tum)
Antal satser	2 stycken
Satsens innehåll (per bas)	Stolpbas (E) x1, Fyrkantsfog (F) x1, Fäststöd (G) x1, Självborrande skruv (H) x2, Tandad expansionshylsa (I) x2, Bricka (J) x2, Tung sexkantsmutter (K) x4, Självborrande skruv (L) x8
Medföljande verktyg	Skiftnyckel (M) x1
Avsedd användning	Fastsättning av trästolpar på betong- eller trägolv för lusthus, staket, brevlådor, verandaräcken, terrassstöd
Huvudfunktion	Skyddar stolpen från fukt och förhindrar röta genom att separera träet från marken
Installation	Kräver borrning (borr Φ29/64", djup 65 mm) och expansionspluggar
Nödvändiga verktyg som inte medföljer	Stjärnskruvmejsel, borrmaskin, borr
Rekommenderat antal personer	2 personer för montering
Säkerhet	Använd skyddsglasögon och arbetshandskar vid montering
Underhåll och rengöring	Rengör med en fuktig trasa och milt rengöringsmedel; undvik slipande produkter
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina
Importör (Australien)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importör (USA)	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vanliga frågor - BB-6in-2 Vevor

Vilken är den maximala storleken på trästolpen som kan användas med BB-6in-2-fästet?

Fästets hålighet mäter 150 x 141 mm (5,9 x 5,55 tum). Det rekommenderas att träets fyrkantssektion är 0,1 tum (2,5 mm) mindre än håligheten, det vill säga cirka 148 x 139 mm.

På vilken typ av underlag kan detta fäste installeras?

Fästet kan installeras på betong- eller trägolv. Det använder tandade expansionshylsor för en stabil fastsättning.

Vilka verktyg behövs för installationen?

Du behöver en borrmaskin med ett borr på 29/64 tum (11,5 mm), en stjärnskruvmejsel, en skiftnyckel (medföljer) och eventuellt ett elverktyg. Använd skyddsglasögon och handskar.

Innehåller satsen allt som behövs för att fästa två stolpar?

Ja, modell BB-6in-2 innehåller två kompletta satser: två stolpbaser, två fyrkantsfogar, två fäststöd, 4 självborrande skruvar H, 4 expansionshylsor, 4 brickor, 8 tunga sexkantsmuttrar K och 16 självborrande skruvar L, samt en skiftnyckel.

Vilket borrdjup rekommenderas för pluggarna?

Rekommenderat borrdjup är 65 mm med ett borr med diameter 29/64 tum (cirka 11,5 mm).

Förhindrar fästet verkligen röta i trä?

Ja, fästet är utformat för att separera trästolpen från underjordiskt vatten, vilket effektivt förhindrar röta på grund av fukt. Det är idealiskt för utomhusapplikationer.

Kan jag installera detta fäste ensam?

Det rekommenderas att vara två personer för montering för att underlätta hantering och positionering av delarna.

Vilken är den maximala belastningen som stöds?

Den exakta lastkapaciteten anges inte i manualen. Det rekommenderas att följa den avsedda användningen för staketstolpar, lusthus etc., utan att överskrida rimliga gränser.

Hur underhåller man Vevor BB-6in-2 väggfästet?

Rengör regelbundet med en fuktig trasa och milt rengöringsmedel. Undvik slipande eller frätande produkter. Kontrollera regelbundet att skruvarna är åtdragna.

Var kan jag hitta garantin eller teknisk support?

Besök webbplatsen www.vevor.com/support för att få det elektroniska garantibeviset och teknisk support.

BRUKSANVISNING BB-6in-2 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igem om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

Säkerhetsinstruktioner

Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

ANVÄNDNING OM ALLT

Produkten kan användas i befintliga betong- och trägolv, separera träpelaren från grundvattnet, effektivt förhindra träpelaren från vattenröta; korrosion är lämplig för behovet att fixa träpelaren, såsom paviljong, paviljong, staket, paviljong, postlåda, verandaräcke, däcksfäste etc.

1. Låt inte barn klättra på enheten. 2. Håll barn och husdjur borta under monteringen.

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Vänligen montera produkten i strikt enlighet med instruktionerna.

Felaktig montering kan vara farligt.

1. Använd skyddsglasögon och arbetshandskar ordentligt under monteringen.

2. Försök inte att sätta ihop produkten när du känner dig trött eller under den påverkan av alkohol, droger eller mediciner.

3. Bärförmåga och andra produktparametrar tillämpas på endast korrekt och färdigmonterad produkt.

4. Separera och räkna alla delar och hårdvara.

5. Förbered följande verktyg: Philips huvudskruvmejsel.

6. Om du använder elverktyg, var noga med att sakta ner och stoppa när behövs.

7. Två personer krävs för montering.

8. Följ endast avsedd användning.

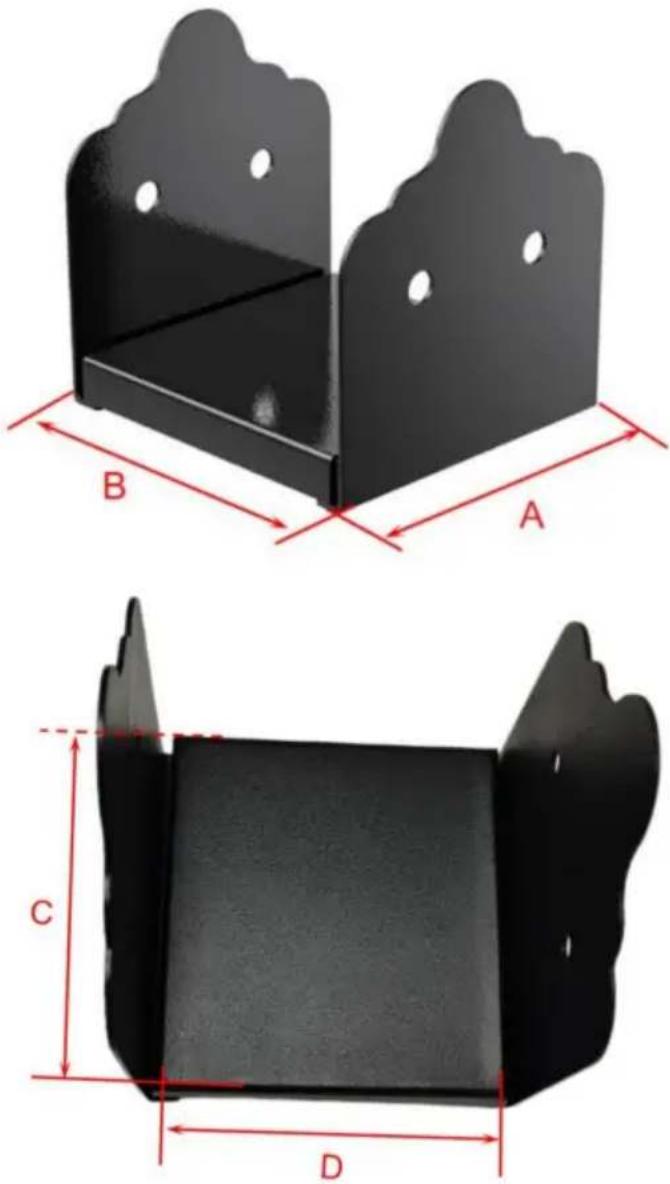

PARAMETERLISTA

Produktmodell	BB-6in-2	BB-8in-2
Antal kit	2 st	2 st
Basstorlek(A*B)	5,9 × 5,7 tum(150 × 145 mm)	7,9×7,64 tum(200×194 mm)
Produktens hålighetsstorlek(C*D)	5,9×5,55 tum(150×141 mm)	7,9×7,5 tum(200×190 mm)

DELLISTA

Produktmodell	BB-6in-2	BB-8in-2
E:Post Base	2 st
F: Fyrkantig packning	2 st
G: Stödfäste	2 st
H: Själgängande skruv	4 st
I: Tandad expansionshylsa	4 st
[4Y5DJ::tvättmaskin	4 st
K:Tung sexkantsmutter	8 st	16 st
L: Självgängande skruv		16 st8 st
M:nyckel	1 st

Våra produkter uppdateras ständigt, bilderna kan skilja sig från formen på de faktiska föremålen, se de faktiska föremålen.

Räkna delarna när du tar emot prover.

Skiftnyckel M används för att skruva på skruvarna

INSTALLATIONSGUIDE

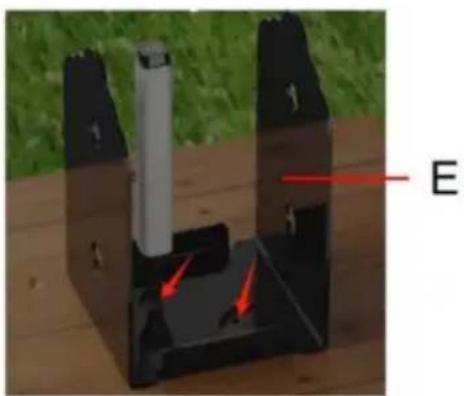

1. Markera 2 punkter på marken genom 2 hål vid stolpbasens E-yta av basen; Borrning i markeringspositionen med en y29/64" borr; hålets djup var 65 mm.

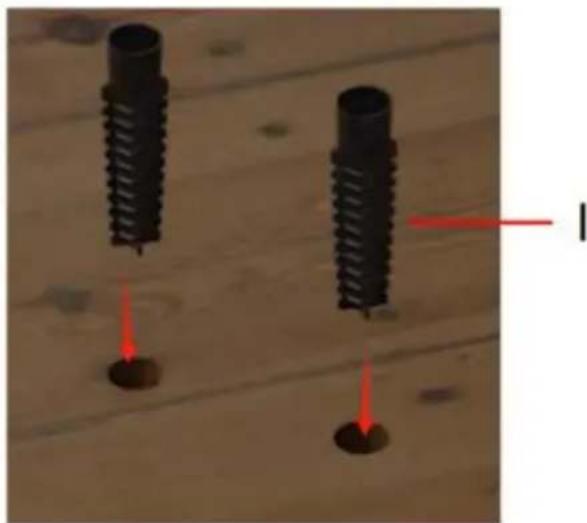

1. Installera den 2 tandade expansionshylsan I i de färdiga hålen.

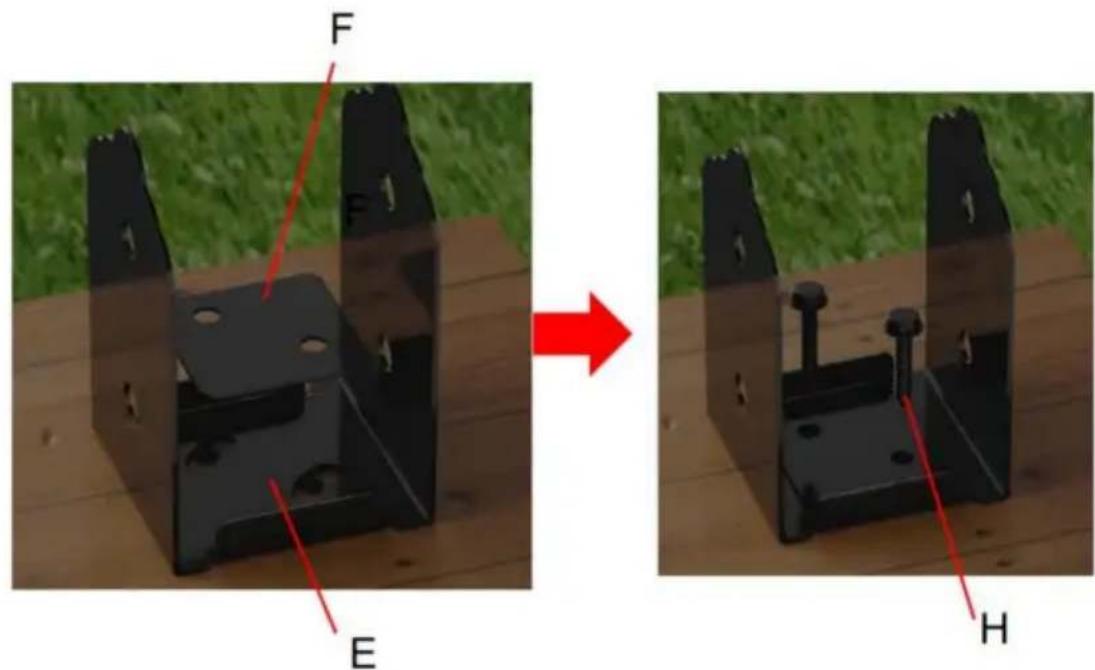

3.1. Placera den fyrkantiga packningen f inuti stolpbasen E, det genomgående hålet på den fyrkantiga packningen f inriktning tandad

expansionshylsa I; 3.2. För själgängande skruv H genom brickan J och lås den på den tandade expansionshylsan I.

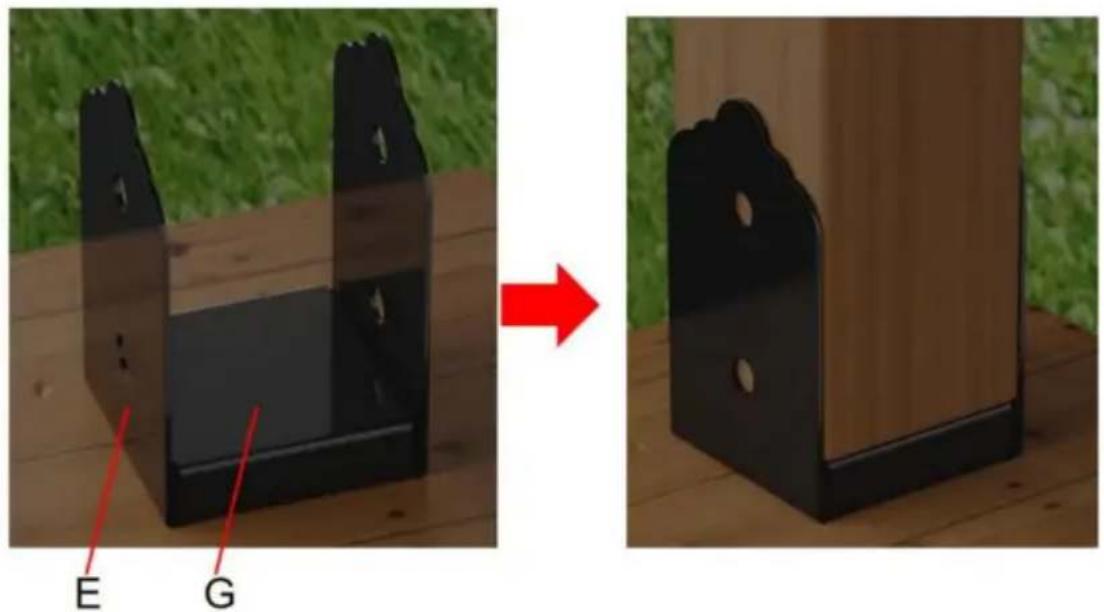

1. Placera stödfästet G i stolpbasen E och täck de inre delarna; sätt in trä i hålrummet på stolpbasen E; Det

rekommenderas att träsektionen är 0,1 tum mindre än den

kavitets storlek.

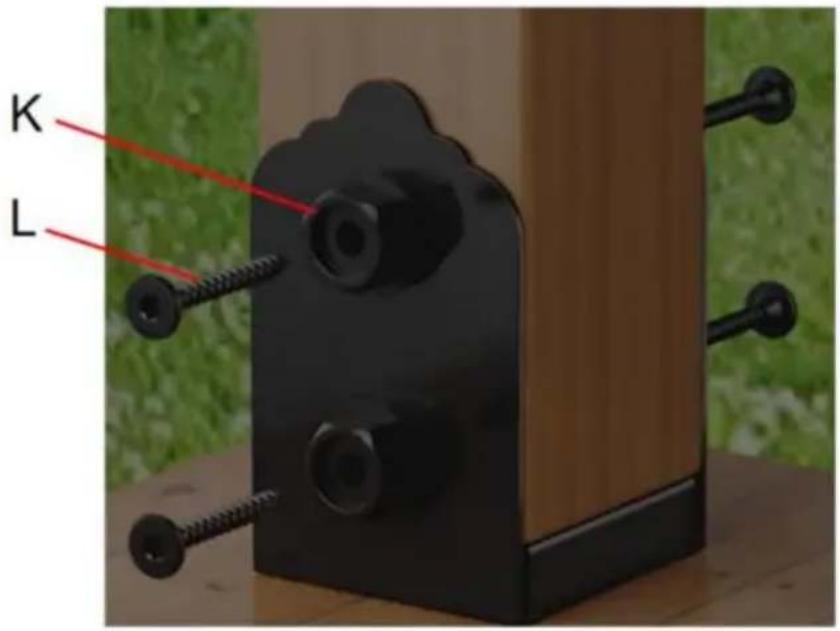

1. Lås träsidan med två tunga sexkantsmutter K och själgängande skruv L i stolpbasen E.

BB-6IN-2

Observera att 4 tunga sexkantsmutter K och själgängande skruv L krävs på båda sidor av modell BB-8in-2;

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
