BB-6in-2 - Uchwyt ścienny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do słupka drewnianego
Marka	Vevor
Model	BB-6in-2
Materiał	Stal
Wymiary podstawy (A x B)	150 x 145 mm (5,9 x 5,7 cala)
Wymiary otworu (C x D)	150 x 141 mm (5,9 x 5,55 cala)
Liczba zestawów	2 sztuki
Zawartość zestawu (na podstawę)	Podstawa słupka (E) x1, Złącze kwadratowe (F) x1, Wspornik mocujący (G) x1, Wkręt samowiercący (H) x2, Tuleja rozporowa ząbkowana (I) x2, Podkładka (J) x2, Nakrętka sześciokątna ciężka (K) x4, Wkręt samowiercący (L) x8
Dostarczone narzędzia	Klucz nastawny (M) x1
Przeznaczenie	Mocowanie drewnianych słupków do betonu lub drewna na altany, ogrodzenia, skrzynki pocztowe, poręcze gankowe, wsporniki tarasowe
Główna funkcja	Chroni słupek przed wilgocią i zapobiega gniciu poprzez oddzielenie drewna od podłoża
Montaż	Wymaga wiercenia (wiertło Φ29/64 cala, głębokość 65 mm) i kołków rozporowych
Wymagane narzędzia niedostarczone	Wkrętak krzyżakowy, wiertarka, wiertło
Zalecana liczba osób	2 osoby do montażu
Bezpieczeństwo	Nosić okulary ochronne i rękawice robocze podczas montażu
Konserwacja i czyszczenie	Czyścić wilgotną szmatką i łagodnym detergentem; unikać środków ściernych
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na stronie www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer (Australia)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importer (Stany Zjednoczone)	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Często zadawane pytania - BB-6in-2 Vevor

Jaki jest maksymalny rozmiar drewnianego słupka, który można zastosować z uchwytem BB-6in-2?

Otwór uchwytu ma wymiary 150 x 141 mm (5,9 x 5,55 cala). Zaleca się, aby przekrój kwadratowy drewna był o 0,1 cala (2,5 mm) mniejszy od otworu, czyli około 148 x 139 mm.

Na jakim typie podłoża można zainstalować ten uchwyt?

Uchwyt można zainstalować na podłożu betonowym lub drewnianym. Wykorzystuje ząbkowane tuleje rozporowe do solidnego mocowania.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wiertarki z wiertłem 29/64 cala (11,5 mm), wkrętaka krzyżakowego, klucza nastawnego (dostarczonego) oraz ewentualnie wiertarki elektrycznej. Nosić okulary ochronne i rękawice.

Czy zestaw zawiera wszystko, co potrzebne do zamocowania dwóch słupków?

Tak, model BB-6in-2 zawiera dwa kompletne zestawy: dwie podstawy słupków, dwa złącza kwadratowe, dwa wsporniki mocujące, 4 wkręty samowiercące H, 4 tuleje rozporowe, 4 podkładki, 8 nakrętek sześciokątnych ciężkich K i 16 wkrętów samowiercących L, a także jeden klucz nastawny.

Jaka jest zalecana głębokość wiercenia dla kołków?

Zalecana głębokość wiercenia wynosi 65 mm przy użyciu wiertła o średnicy 29/64 cala (około 11,5 mm).

Czy uchwyt naprawdę zapobiega gniciu drewna?

Tak, uchwyt jest zaprojektowany tak, aby oddzielić drewniany słupek od wody gruntowej, skutecznie zapobiegając gniciu spowodowanemu wilgocią. Jest idealny do zastosowań zewnętrznych.

Czy mogę zainstalować ten uchwyt samodzielnie?

Zaleca się, aby montaż wykonywały dwie osoby, co ułatwi manipulację i pozycjonowanie elementów.

Jaka jest maksymalna nośność?

Dokładna nośność nie jest określona w instrukcji. Zaleca się przestrzeganie przeznaczenia do słupków ogrodzeniowych, altan itp., bez przekraczania rozsądnych granic.

Jak konserwować uchwyt ścienny Vevor BB-6in-2?

Regularnie czyścić wilgotną szmatką i łagodnym detergentem. Unikać środków ściernych lub korozyjnych. Okresowo sprawdzać dokręcenie śrub.

Gdzie mogę znaleźć gwarancję lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support, aby uzyskać elektroniczny certyfikat gwarancji i pomoc techniczną.

INSTRUKCJA OBSŁUGI BB-6in-2 Vevor

Słupek pół-osłaniający

Opierać

MODEL:BB-6in-2/BB-8in-2

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać Przeczytaj uważnie instrukcję obsługi.

Instrukcje bezpieczeństwa

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

Wszechstronne zastosowanie

Produkt można stosować w istniejących podłogach betonowych i drewnianych, oddzielając słup drewniany od wód gruntowych, skutecznie zapobiegając kolumna drewniana z gnicia wodnego; korozja nadaje się do naprawy

Drewniana kolumna, taka jak pawilon, pawilon, ogrodzenie, pawilon, skrzynka pocztowa, balustrada ganku, wspornik tarasu itp.

1. Nie pozwalaj dzieciom wspinać się na urządzenie. 2. Nie pozwalaj dzieciom i zwierzętom domowym przebywać w pobliżu urządzenia.

z dala od miejsca montażu.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Produkt należy złożyć ściśle według instrukcji.

Nieprawidłowy montaż może być niebezpieczny.

1. Podczas montażu należy prawidłowo nosić okulary ochronne i rękawice robocze.

2. Nie próbuj składać produktu, gdy jesteś zmęczony lub osłabiony.

pod wpływem alkoholu, narkotyków lub leków.

1. Nośność i inne parametry produktu są stosowane do

wyłącznie produkt prawidłowo i kompletnie zmontowany.

1. Oddziel i policz wszystkie części i elementy montażowe.

2. Przygotuj następujące narzędzie: śrubokręt krzyżakowy.

3. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się.

wymagany.

1. Do montażu potrzebne są dwie osoby.

2. Stosuj wyłącznie produkty zgodne z przeznaczeniem.

LISTA PARAMETRÓW

Model produktu	BB-6w-2	BB-8w-2
Liczba zestawów	2 szt.	2 szt.

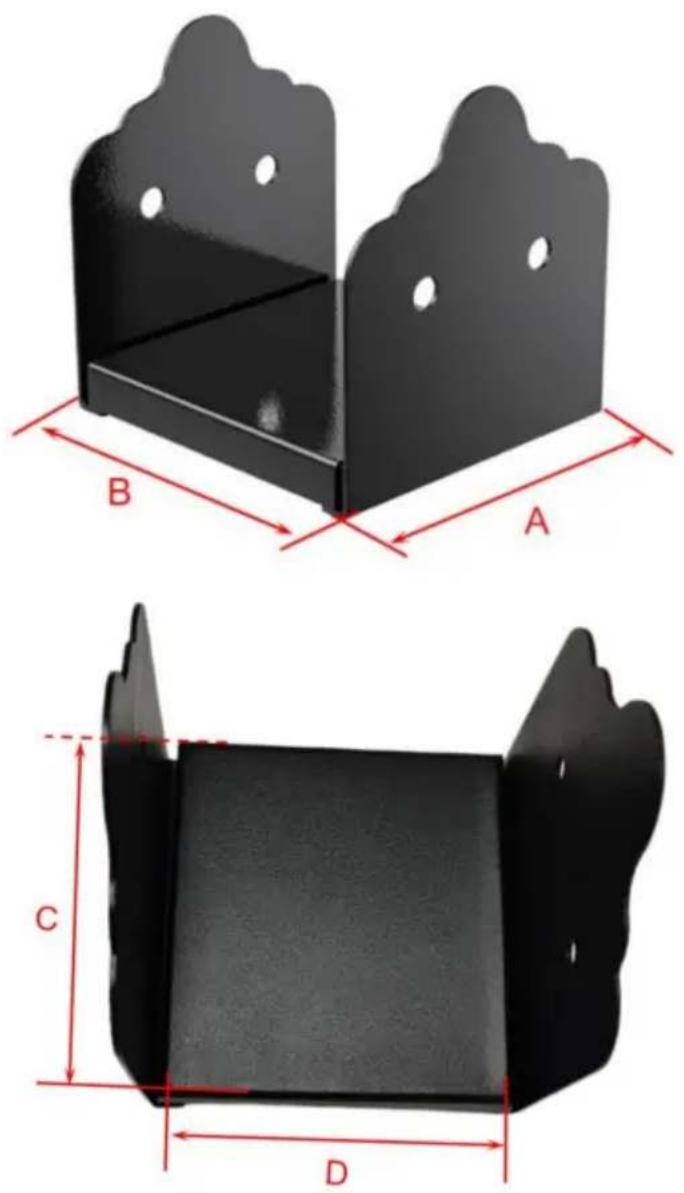

Rozmiar podstawy(A*B)	5,9×5,7 cala(150×145 mm)	7,9×7,64 cala(200×194 mm)
Rozmiar wnęki produktu(PŁYTA CD)	5,9×5,55 cala(150×141 mm)	7,9×7,5 cala(200×190 mm)

LISTA CZĘŚCI

Model produktu	BB-6w-2	BB-8w-2
E:Podstawa słupka	2 szt.
F: Uszczelka kwadratowa	2 szt.
G: Wspornik podporowy	2 szt.
H: Śruba samogwintująca	4 szt.
I: Ząbkowana tuleja rozszerzająca	4 szt.
J::pralka	4 szt.
K: Ciężka nakrętka sześciokątna	8szt	16 szt.
L: Śruba samogwintująca	8szt	16 szt.
M:klucz	1 szt.

Nasze produkty są stale aktualizowane, zdjęcia mogą się różnić od rzeczywistych.

kształtu rzeczywistych przedmiotów, proszę odnieść się do rzeczywistych przedmiotów.

Przy odbiorze próbek należy policzyć części.

Klucz M służy do przykręcania śrub

INSTRUKCJA INSTALACJI

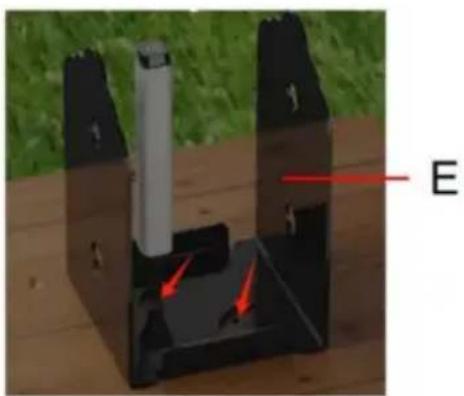

1. Zaznacz 2 punkty na ziemi przez 2 otwory na powierzchni podstawy słupka E podstawy; Wiercenie w miejscu oznaczenia za pomocą wiertła Φ29/64"; głębokość otworu wynosiła 65mm.

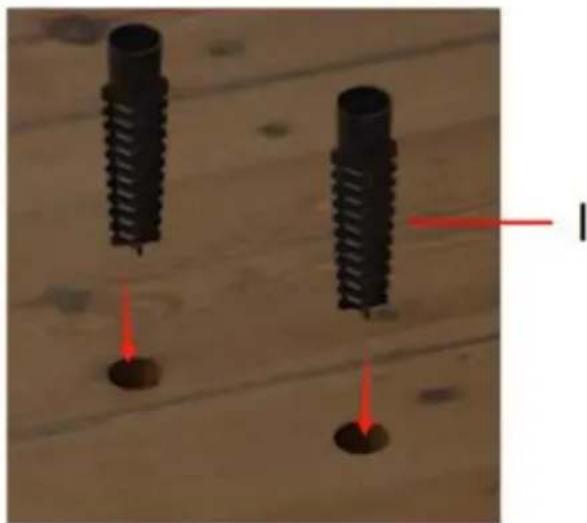

1. Zamontuj 2 ząbkowane tuleje rozprężne I w gotowych otworach.

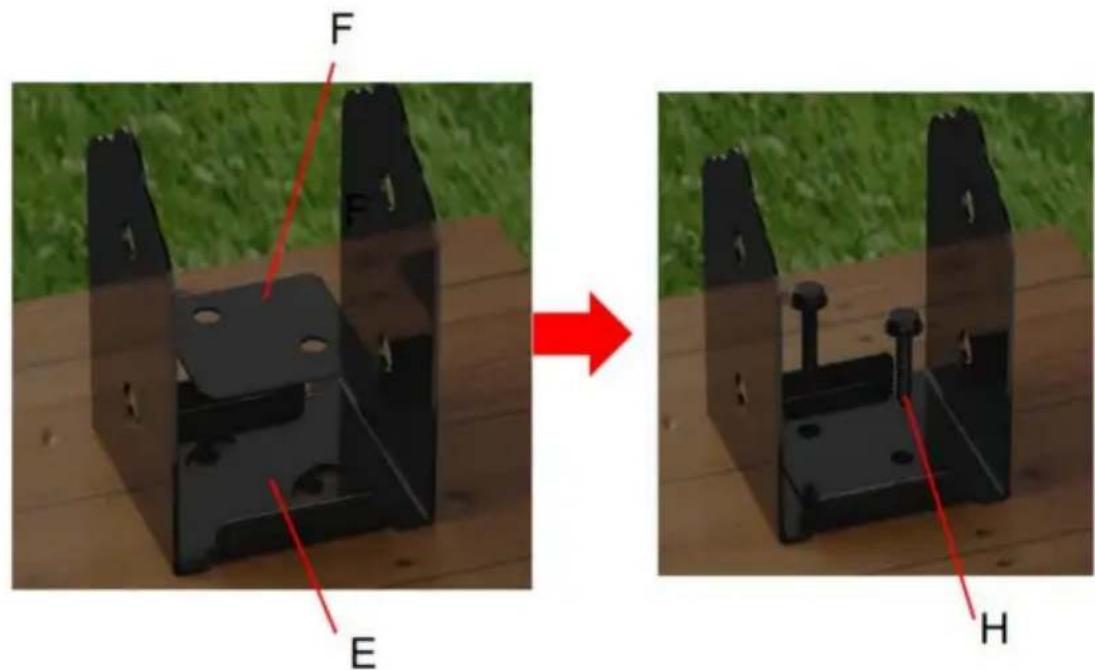

1. Wyrównaj powierzchnię podstawy słupka E z ząbkowaną tuleją rozporową I; 3.1. Umieść kwadratową uszczelkę f wewnątrz podstawy słupka E, tak aby otwór przelotowy kwadratowej uszczelki f wyrównał ząbkowaną tuleję rozporową I; 3.2. Przełoż wkręt samogwintujący H przez podkładkę J i zablokuj go w ząbkowanej tulei rozporowej I.

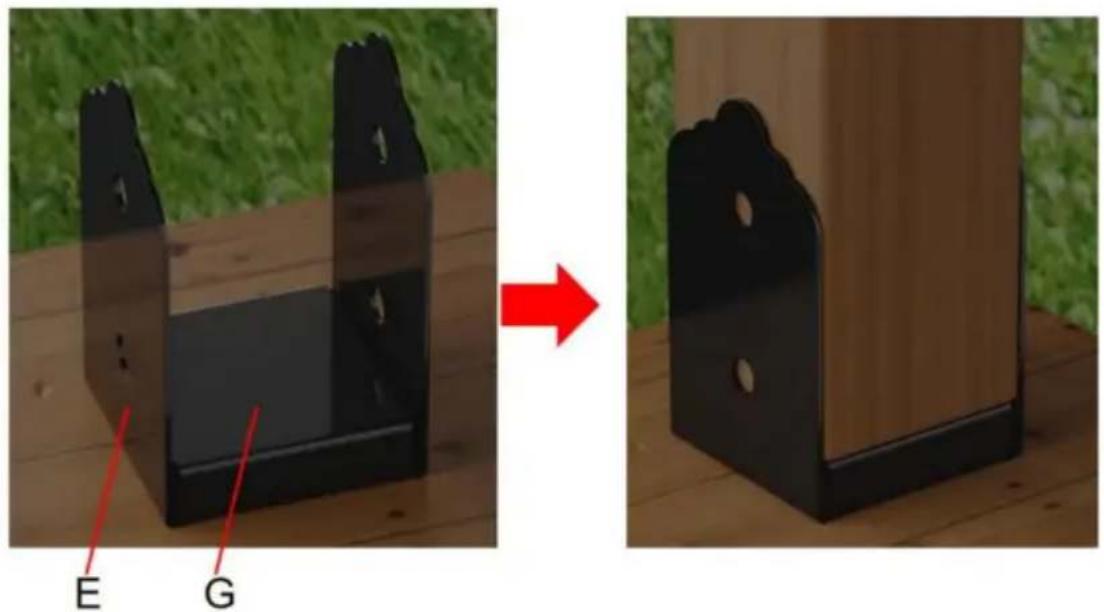

1. Umieść wspornik G w podstawie słupka E i zakryj wewnętrzne części; włóż drewno do wnęki podstawy słupka E; zaleca się, aby kwadratowy przekrój drewna był o 0,1 cala mniejszy od

rozmiar jamy.

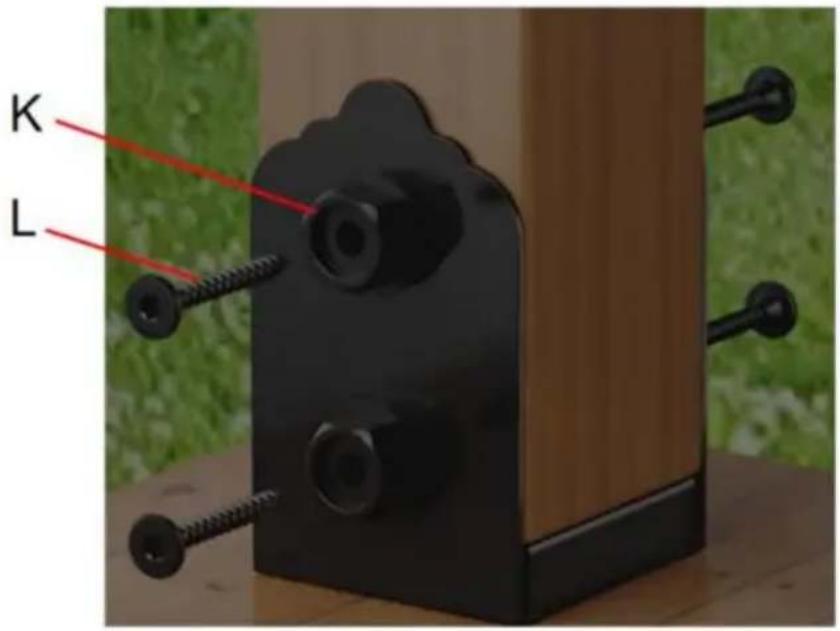

1. Zablokuj drewnianą stronę za pomocą dwóch mocnych nakrętek sześciokątnych K i wkrętów samogwintujących L w podstawie słupka E.

BB-6IN-2

Należy pamiętać, że po obu stronach modelu BB-8in-2 wymagane są 4 nakrętki sześciokątne K i wkręty samogwintujące L;

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
