BB-6in-2 - Wandhalterung Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Holzpfosten
Marke	Vevor
Modell	BB-6in-2
Material	Stahl
Abmessungen der Basis (A x B)	150 x 145 mm (5,9 x 5,7 Zoll)
Abmessungen des Hohlraums (C x D)	150 x 141 mm (5,9 x 5,55 Zoll)
Anzahl der Bausätze	2 Stück
Inhalt des Bausatzes (pro Basis)	Pfostenbasis (E) x1, Vierkantverbinder (F) x1, Befestigungshalterung (G) x1, selbstschneidende Schraube (H) x2, gezahnter Expansionshülse (I) x2, Unterlegscheibe (J) x2, schwere Sechskantmutter (K) x4, selbstschneidende Schraube (L) x8
Mitgelieferte Werkzeuge	Rollgabelschlüssel (M) x1
Verwendungszweck	Befestigung von Holzpfosten auf Beton- oder Holzböden für Pavillons, Zäune, Briefkästen, Verandageländer, Terrassenstützen
Hauptfunktion	Schützt den Pfosten vor Feuchtigkeit und verhindert Fäulnis, indem das Holz vom Boden getrennt wird
Installation	Erfordert Bohren (Bohrer Φ29/64", Tiefe 65 mm) und Expansionsdübel
Erforderliche, nicht mitgelieferte Werkzeuge	Kreuzschlitzschraubendreher, Bohrmaschine, Bohrer
Empfohlene Anzahl Personen	2 Personen für die Montage
Sicherheit	Tragen Sie bei der Montage eine Schutzbrille und Arbeitshandschuhe
Pflege und Reinigung	Mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen; abrasive Produkte vermeiden
Garantie	Elektronische Garantieurkunde erhältlich auf www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (Australien)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importeur (USA)	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Häufig gestellte Fragen - BB-6in-2 Vevor

Was ist die maximale Größe des Holzpfostens, der mit der Halterung BB-6in-2 verwendet werden kann?

Der Hohlraum der Halterung misst 150 x 141 mm (5,9 x 5,55 Zoll). Es wird empfohlen, dass der quadratische Querschnitt des Holzes 0,1 Zoll (2,5 mm) kleiner als der Hohlraum ist, also etwa 148 x 139 mm.

Auf welchem Bodentyp kann diese Halterung installiert werden?

Die Halterung kann auf Beton- oder Holzböden installiert werden. Sie verwendet gezahnte Expansionshülsen für eine feste Befestigung.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine mit einem Bohrer von 29/64 Zoll (11,5 mm), einen Kreuzschlitzschraubendreher, einen Rollgabelschlüssel (im Lieferumfang enthalten) und eventuell ein Elektrowerkzeug. Tragen Sie eine Schutzbrille und Handschuhe.

Enthält der Bausatz alles Notwendige zur Befestigung von zwei Pfosten?

Ja, das Modell BB-6in-2 umfasst zwei komplette Sätze: zwei Pfostenbasen, zwei Vierkantverbinder, zwei Befestigungshalterungen, 4 selbstschneidende Schrauben H, 4 Expansionshülsen, 4 Unterlegscheiben, 8 schwere Sechskantmuttern K und 16 selbstschneidende Schrauben L, sowie einen Rollgabelschlüssel.

Wie tief sollte für die Dübel gebohrt werden?

Die empfohlene Bohrtiefe beträgt 65 mm mit einem Bohrer von 29/64 Zoll (ca. 11,5 mm).

Verhindert die Halterung wirklich die Holzfäule?

Ja, die Halterung ist so konzipiert, dass sie die Holzstütze vom Grundwasser trennt und so effektiv Fäulnis durch Feuchtigkeit verhindert. Sie ist ideal für den Außenbereich geeignet.

Kann ich diese Halterung allein installieren?

Es wird empfohlen, dass zwei Personen die Montage durchführen, um die Handhabung und Positionierung der Teile zu erleichtern.

Welche maximale Last wird unterstützt?

Die genaue Tragfähigkeit ist im Handbuch nicht angegeben. Es wird empfohlen, die vorgesehene Verwendung für Zaunpfosten, Pavillons usw. einzuhalten, ohne die angemessenen Grenzen zu überschreiten.

Wie pflege ich die Wandhalterung Vevor BB-6in-2?

Reinigen Sie regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie abrasive oder korrosive Produkte. Überprüfen Sie regelmäßig den Sitz der Schrauben.

Wo finde ich die Garantie oder technische Unterstützung?

Besuchen Sie die Website www.vevor.com/support, um die elektronische Garantieurkunde und technische Unterstützung zu erhalten.

BEDIENUNGSANLEITUNG BB-6in-2 Vevor

Halbumhüllender Pfostenfuß

MODELL: BB-6in-2/BB-8in-2

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.

Sicherheitshinweise

Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Produkt

zusammenbauen, installieren, betreiben oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder Sachschäden führen.

ALLROUND-NUTZUNG

Das Produkt kann in den vorhandenen Beton- und Holzböden verwendet werden, trennt die Holzsäule vom Grundwasser und verhindert effektiv

die Holzsäule vor Wasserfäule; Korrosion ist für die Notwendigkeit der Reparatur geeignet die Holzsäule, wie Pavillon, Pavillon, Zaun, Pavillon, Briefkasten, Verandageländer, Deckhalterung usw.

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern. 2. Halten Sie Kinder und Haustiere während der Montage weg.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Bitte montieren Sie das Produkt streng nach der Anleitung.

Eine falsche Montage kann gefährlich sein.

1. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.

2. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten.

3. Tragfähigkeit und andere Produktparameter werden auf die

Nur ordnungsgemäß und vollständig montiertes Produkt.

1. Trennen und zählen Sie alle Teile und die Hardware.

2. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.

3. Achten Sie beim Einsatz von Elektrowerkzeugen darauf, die Geschwindigkeit zu verringern und anzuhalten, benötigt.

4. Für die Montage sind zwei Personen erforderlich.

5. Befolgen Sie nur die vorgesehenen Verwendungszwecke.

PARAMETERLISTE

Produktmodell	BB-6in-2	BB-8in-2
Anzahl der Kits	2 Stück	2 Stück

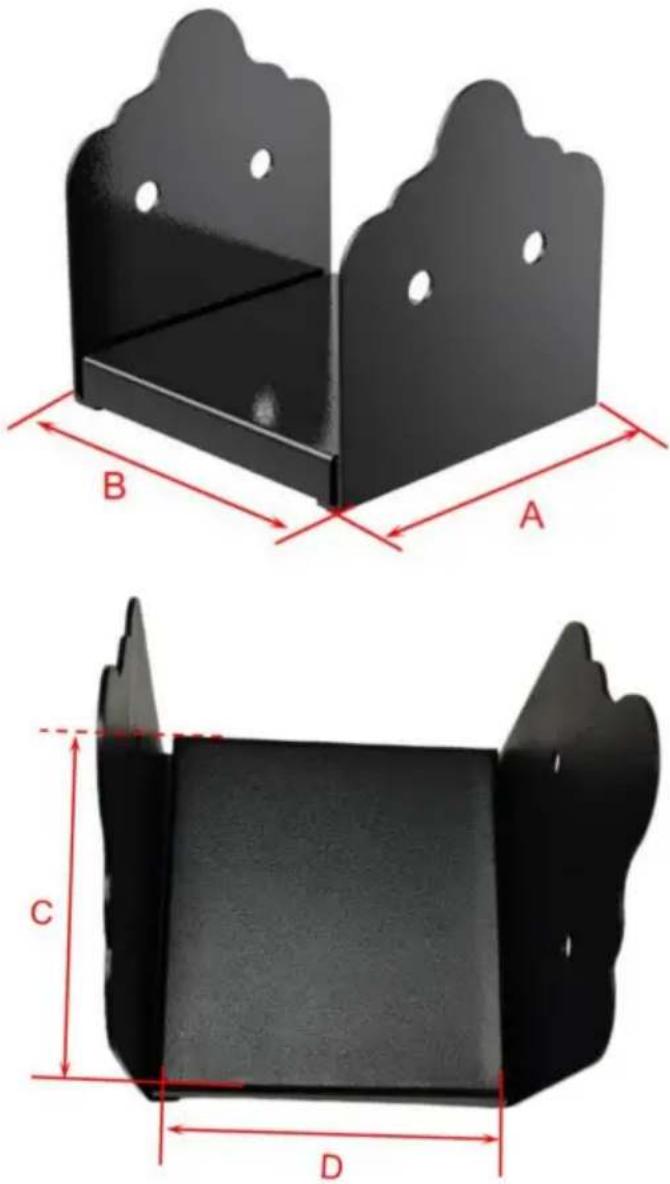

Basisgröße(A*B)	5,9 × 5,7 Zoll(150 × 145 mm)	7,9 × 7,64 Zoll(200 × 194 mm)
Produkthohlraumgröße(CD)	5,9×5,55 Zoll(150×141 mm)	7,9×7,5 Zoll(200×190 mm)

TEILELISTE

Produktmodell	BB-6in-2	BB-8in-2
E:Pfostenbasis	2 Stück
F: Quadratische Dichtung	2 Stück
G: Stützhalterung	2 Stück
H: Selbstschneidende Schraube	4 Stück
I:Gezackte Spreizhülse	4 Stück
J::Unterlegscheibe	4 Stück
K:Schwere Sechskantmutter	8 Stück	16 Stück
L: Selbstschneidende Schraube	8 Stück	16 Stück
M:Schraubenschlüssel	1 Stück

Unsere Produkte werden ständig aktualisiert, die Bilder können von der tatsächlichen

Die Form der tatsächlichen Artikel entnehmen Sie bitte den tatsächlichen Artikeln.

Zählen Sie die Teile beim Empfang von Proben.

Der Schlüssel M dient zum Drehen der Schrauben

INSTALLATIONSANLEITUNG

1. Markieren Sie 2 Punkte auf dem Boden durch 2 Löcher an der Pfostenbasis E-Oberfläche

der Basis; Bohren in der Markierungsposition mit einem 29/64" Bohrer; Die

Die Tiefe des Lochs betrug 65 mm.

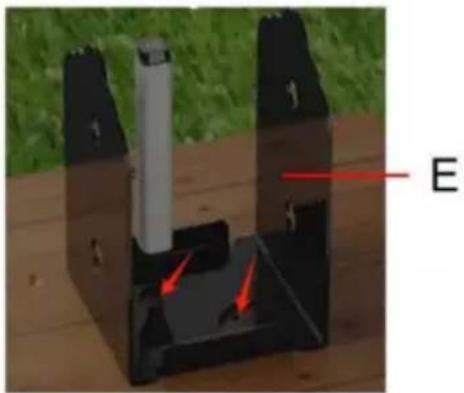

1. Installieren Sie die 2 gezackten Expansionshülsen I in den fertigen Löchern.

1. Richten Sie die Basisfläche des Pfostenfußes E an der gezahnten Spreizhülse I aus; 3.1.

Platzieren Sie die quadratische Dichtung f im Inneren des Pfostenfußes E, das Durchgangsloch der quadratischen Dichtung f richtet die gezahnte Spreizhülse I aus; 3.2.

Führen Sie die selbstschneidende Schraube H durch die Unterlegscheibe J und befestigen Sie sie an der gezahnten Spreizhülse I.

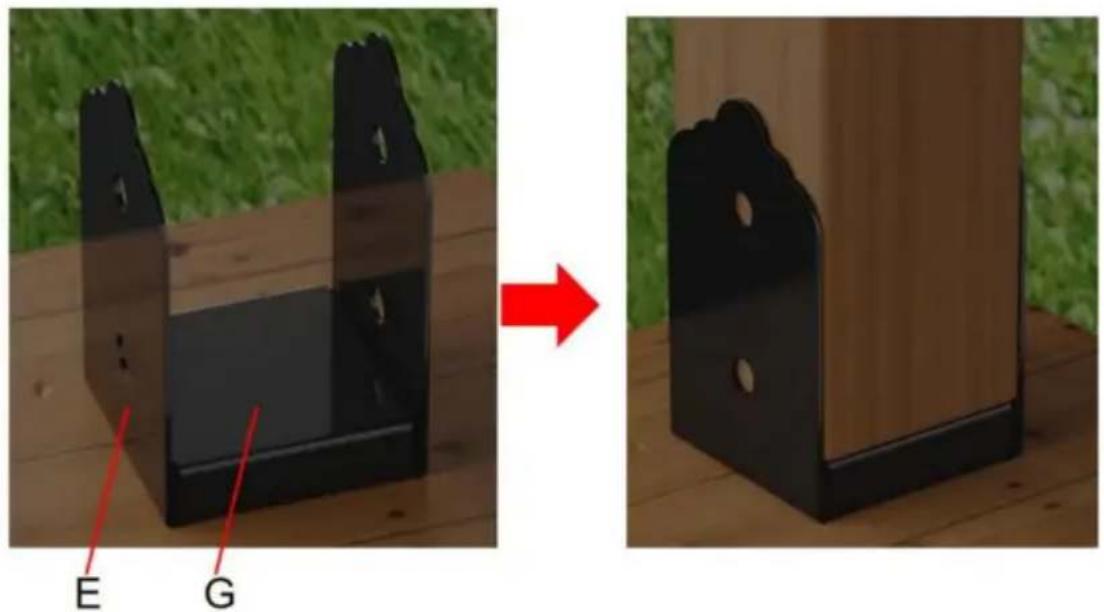

1. Stützhalterung G in Pfostenbasis E einsetzen und die Innenteile abdecken; Holz in den Hohlraum der Pfostenbasis E einlegen; Es wird empfohlen,

dass der quadratische Holzabschnitt 0,1 Zoll kleiner ist als der

Hohlraumgröße.

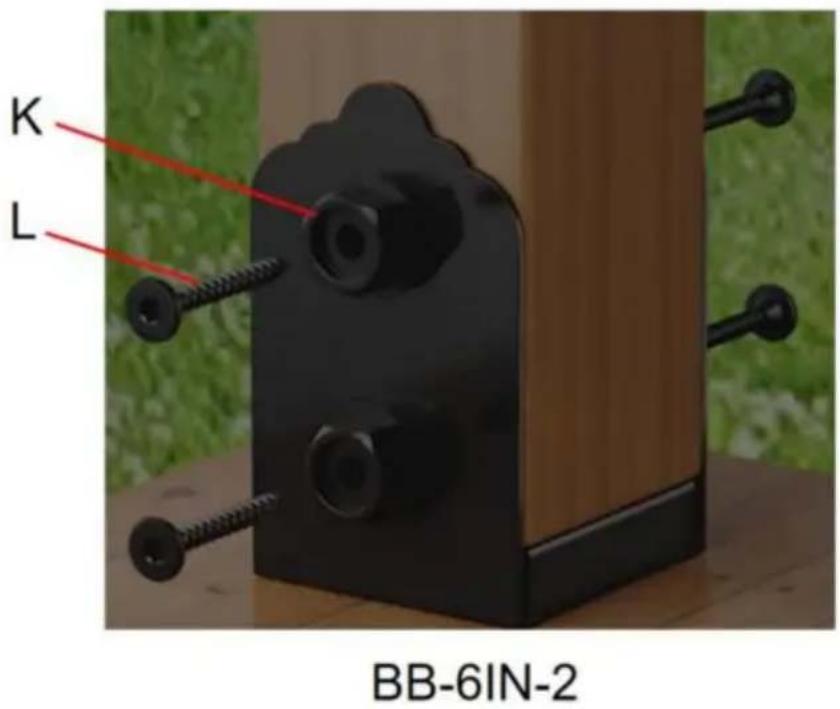

1. Die Holzseite mit zwei schweren Sechskantmuttern K und Blechschrauben L im Pfostenfuß E fixieren.

Beachten Sie, dass auf beiden Seiten des Modells BB-8in-2 4 schwere Sechskantmuttern K und selbstschneidende Schrauben L erforderlich sind.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Britische Republik

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
