BB-6in-2 - Wandsteun Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Muurbevestiging voor houten paal
Merk	Vevor
Model	BB-6in-2
Materiaal	Staal
Afmetingen van de basis (A x B)	150 x 145 mm (5,9 x 5,7 inch)
Afmetingen van de holte (C x D)	150 x 141 mm (5,9 x 5,55 inch)
Aantal kits	2 stuks
Inhoud van de kit (per basis)	Paalbasis (E) x1, Vierkante verbinding (F) x1, Bevestigingssteun (G) x1, Zelfborende schroef (H) x2, Getande expansiehuls (I) x2, Ring (J) x2, Zware zeskantmoer (K) x4, Zelfborende schroef (L) x8
Bijgeleverde gereedschappen	Moersleutel (M) x1
Beoogd gebruik	Bevestiging van houten palen op beton of houten vloeren voor tuinhuisjes, hekken, brievenbussen, verandatrappen, terrassteunen
Hoofdfunctie	Beschermt de paal tegen vocht en voorkomt rotting door het hout van de grond te scheiden
Installatie	Vereist boren (boor Φ29/64", diepte 65 mm) en expansiepluggen
Benodigd gereedschap niet bijgeleverd	Kruiskopschroevendraaier, boormachine, boor
Aanbevolen aantal personen	2 personen voor montage
Veiligheid	Draag een veiligheidsbril en werkhandschoenen tijdens montage
Onderhoud en reiniging	Reinigen met een vochtige doek en mild schoonmaakmiddel; vermijd schurende producten
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (Australië)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importeur (Verenigde Staten)	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Veelgestelde vragen - BB-6in-2 Vevor

Wat is de maximale afmeting van de houten paal die kan worden gebruikt met de BB-6in-2 bevestiging?

De holte van de bevestiging meet 150 x 141 mm (5,9 x 5,55 inch). Het wordt aanbevolen dat de vierkante doorsnede van het hout 0,1 inch (2,5 mm) kleiner is dan de holte, ongeveer 148 x 139 mm.

Op welk type vloer kan deze bevestiging worden geïnstalleerd?

De bevestiging kan worden geïnstalleerd op betonnen of houten vloeren. Het gebruikt getande expansiehulzen voor een stevige bevestiging.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boormachine nodig met een boor van 29/64 inch (11,5 mm), een kruiskopschroevendraaier, een moersleutel (bijgeleverd) en eventueel elektrisch gereedschap. Draag een veiligheidsbril en handschoenen.

Bevat de kit alles wat nodig is om twee palen te bevestigen?

Ja, het model BB-6in-2 bevat twee complete sets: twee paalbases, twee vierkante verbindingen, twee bevestigingssteunen, 4 zelfborende schroeven H, 4 expansiehulzen, 4 ringen, 8 zware zeskantmoeren K en 16 zelfborende schroeven L, plus een moersleutel.

Wat is de aanbevolen boordiepte voor de pluggen?

De aanbevolen boordiepte is 65 mm met een boor met diameter 29/64 inch (ongeveer 11,5 mm).

Voorkomt de bevestiging echt houtrot?

Ja, de bevestiging is ontworpen om de houten kolom van grondwater te scheiden, waardoor rotten door vocht effectief wordt voorkomen. Het is ideaal voor buitentoepassingen.

Kan ik deze bevestiging alleen installeren?

Het wordt aanbevolen om met twee personen te zijn voor de montage om het hanteren en positioneren van de onderdelen te vergemakkelijken.

Wat is de maximale belasting die wordt ondersteund?

De exacte draagcapaciteit wordt niet gespecificeerd in de handleiding. Het wordt geadviseerd het beoogde gebruik voor hekpalmen, tuinhuisjes, enz. te respecteren, zonder redelijke limieten te overschrijden.

Hoe onderhoud ik de Vevor BB-6in-2 muurbevestiging?

Reinig regelmatig met een vochtige doek en een mild schoonmaakmiddel. Vermijd schurende of corrosieve producten. Controleer periodiek de aandraaiing van de schroeven.

Waar kan ik de garantie of technische ondersteuning vinden?

Ga naar de website www.vevor.com/support voor het elektronische garantiecertificaat en technische ondersteuning.

GEBRUIKSAANWIJZING BB-6in-2 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen Lees de gebruiksaanwijzing zorgvuldig door.

Veiligheidsinstructies

Lees en begrijp deze hele handleiding voordat u dit product monteert, installeert, bedient of onderhoudt. Als u deze waarschuwingen niet opvolgt en

Het niet opvolgen van de instructies kan leiden tot persoonlijk letsel of schade aan waardevolle eigendommen.

ALGEMEEN GEBRUIK

Het product kan worden gebruikt in bestaande beton- en houten vloeren, waarbij de houten kolom wordt gescheiden van het grondwater en effectief wordt voorkomen de houten kolom van waterrot; corrosie is geschikt voor de noodzaak om te repareren de houten kolom, zoals paviljoen, paviljoen, hek, paviljoen, brievenbus, veranda leuning, dekbeugel, enz.

1. Laat kinderen niet op het apparaat klimmen. 2. Houd kinderen en huisdieren uit de buurt weg tijdens de montage.

MONTAGEVOORZORGSMAATREGELEN

1. Monteer het product strikt volgens de instructies.

Een verkeerde montage kan gevaarlijk zijn.

1. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.

2. Probeer het product niet te monteren als u zich moe voelt of onder invloed bent. invloed van alcohol, drugs of medicijnen.

3. Het draagvermogen en andere productparameters worden toegepast op de Alleen een product dat correct en volledig is gemonteerd.

4. Scheid alle onderdelen en hardware en tel ze.

5. Bereid het volgende gereedschap voor: kruiskopschroevendraaier.

6. Als u elektrisch gereedschap gebruikt, wees dan voorzichtig en vertraag en stop wanneer u nodig.

7. Voor de montage zijn twee personen nodig.

8. Gebruik het product uitsluitend voor het beoogde gebruik.

PARAMETERLIJST

Productmodel	BB-6in-2 BB-8in-2
Aantal sets	2 stuks	2 stuks

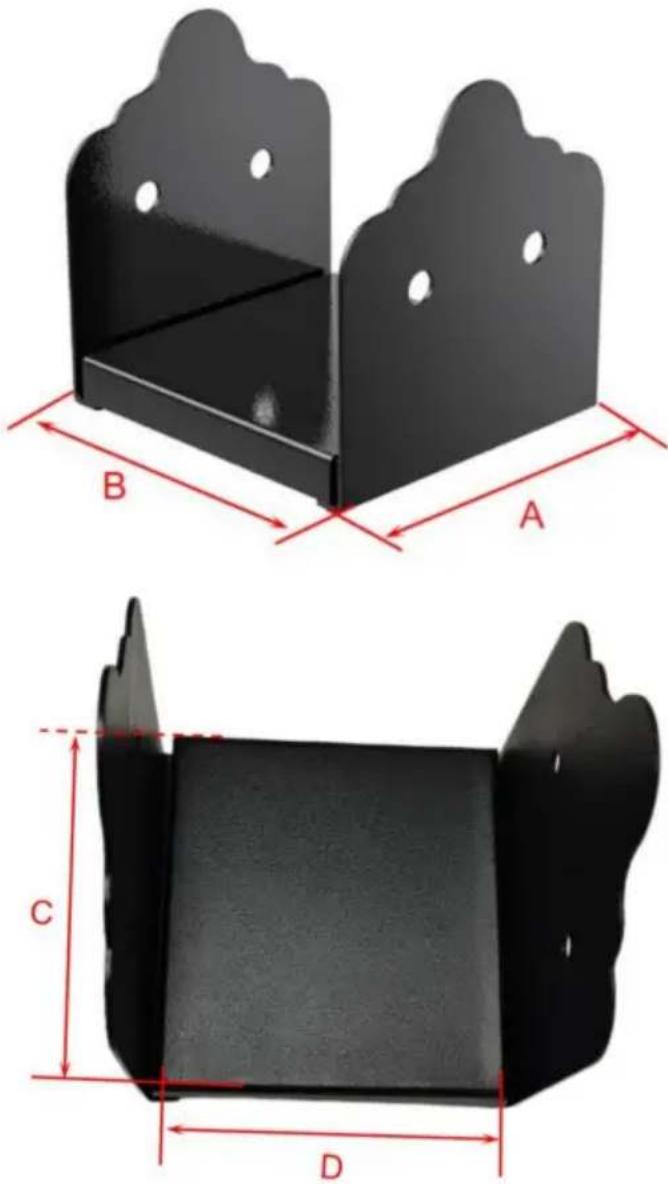

Basismaat	5,9×5,7 inch(150×145 mm)	7,9×7,64 inch(200×194 mm)(A*B)
Grootte van de productholte(CD)	5,9×5,55 inch(150×141mm)	7,9×7,5 inch(200×190mm)

ONDERDELENLIJST

Productmodel	BB-6in-2	BB-8in-2
E: Postbasis	2 stuks
F:Vierkante pakking	2 stuks
G: Steunbeugel	2 stuks
H: Zelftappende schroef	4 stuks
I: Getande expansiehuls	4 stuks
J::wasmachine	4 stuks
K: Zware zeskantmoer	8 stuks	16 stuks
L: Zelftappende schroef	8 stuks	16 stuks
M:moersleutel	1 stuk

Onze producten worden voortdurend bijgewerkt, de afbeeldingen kunnen afwijken van de

Voor de vorm van de werkelijke items verwijzen wij u naar de werkelijke items.

Tel de onderdelen bij ontvangst van de monsters.

Met sleutel M worden de schroeven aangedraaid

INSTALLATIEGIDS

1. Markeer 2 punten op de grond door 2 gaten op het oppervlak van de paalbasis E van de basis; Boren in de markeerpositie met behulp van een y29/64" boor; De diepte van het gat was 65 mm.

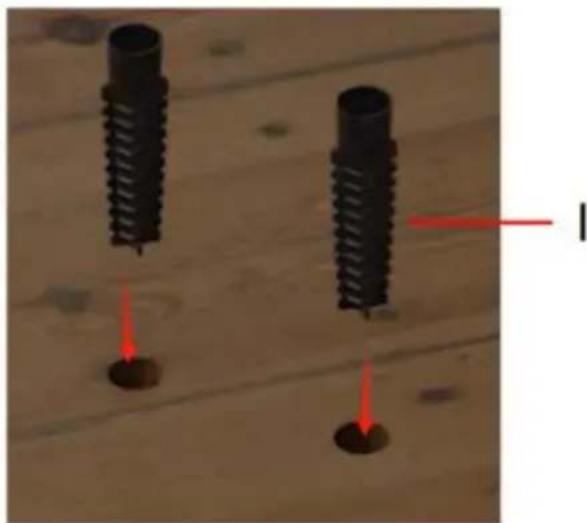

1. Plaats de 2 gekartelde expansiehulzen I in de afgewerkte gaten.

1. Lijn het E-basisvlak van de paalvoet uit met de gekartelde expansiehuls I;

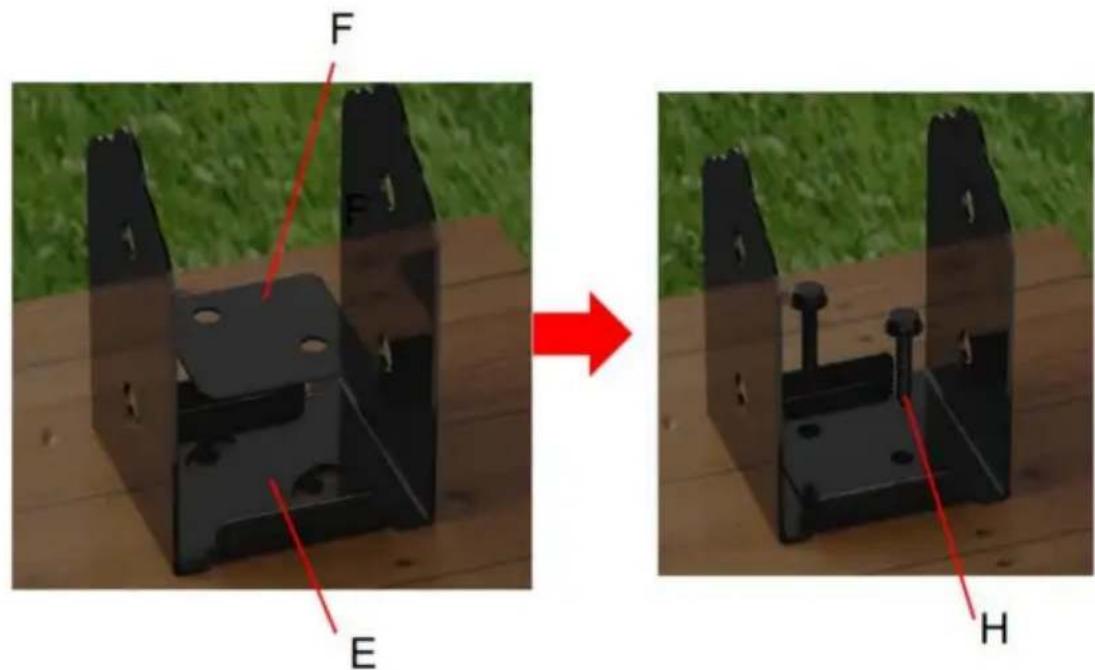

   3.1. Plaats de vierkante pakking f in de paalvoet E, het doorlopende gat van de vierkante pakking f lijnt de gekartelde expansiehuls I uit;
   3.2. Steek de zelftappende schroef H door de ring J en bevestig deze aan de gekartelde expansiehuls I.

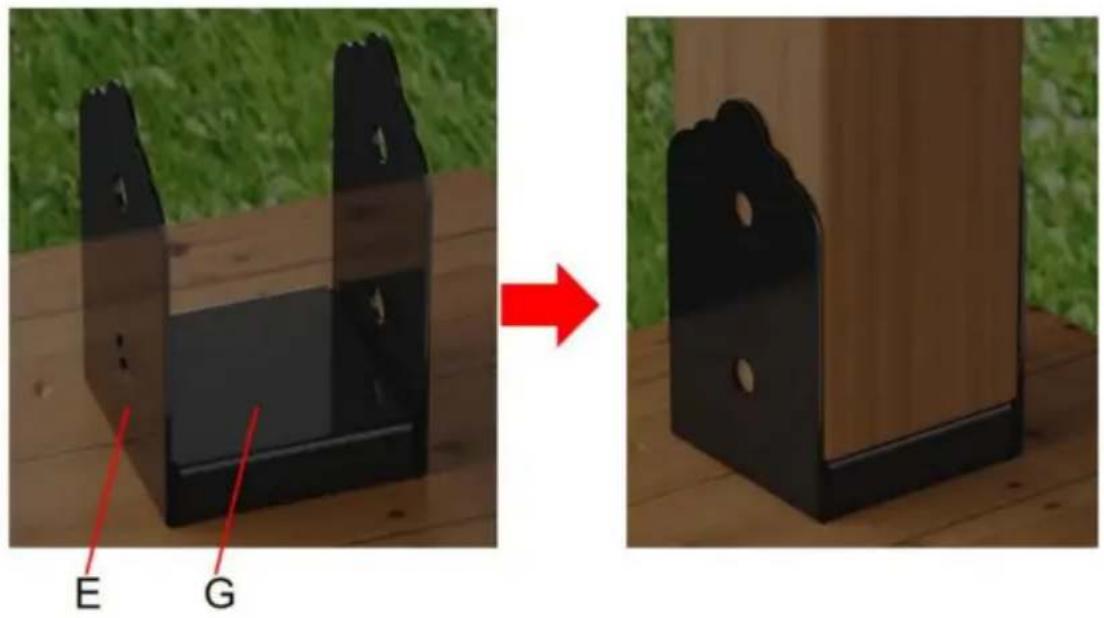

1. Plaats de steunbeugel G in de paalvoet E en bedek de binnenste delen; plaats hout in de holte van de paalvoet E; het wordt aanbevolen dat het vierkante houtgedeelte 0,1 inch kleiner is dan de

Grootte van de holte.

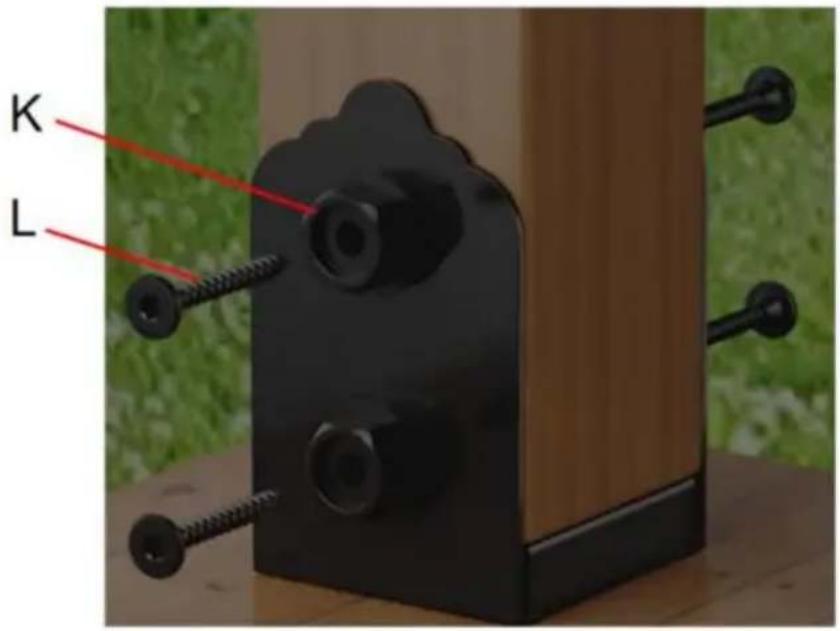

1. Zet de houten zijkant vast met twee zware zeskantmoeren K en zelftappende schroeven L in de paalvoet E.

BB-6IN-2

Houd er rekening mee dat aan beide zijden van model BB-8in-2 4 zware zeskantmoeren K en zelftappende schroeven L nodig zijn;

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
