BB-6in-2 - Supporto a parete Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per palo in legno
Marca	Vevor
Modello	BB-6in-2
Materiale	Acciaio
Dimensioni della base (A x B)	150 x 145 mm (5,9 x 5,7 pollici)
Dimensioni della cavità (C x D)	150 x 141 mm (5,9 x 5,55 pollici)
Numero di kit	2 pezzi
Contenuto del kit (per base)	Base del palo (E) x1, Giunto quadrato (F) x1, Supporto di fissaggio (G) x1, Vite autofilettante (H) x2, Manicotto di espansione dentellato (I) x2, Rondella (J) x2, Dado esagonale pesante (K) x4, Vite autofilettante (L) x8
Utensili forniti	Chiave inglese (M) x1
Utilizzo previsto	Fissaggio di pali in legno su pavimento in cemento o legno per gazebo, recinzioni, cassette postali, ringhiere per portico, supporti per terrazza
Funzione principale	Protegge il palo dall'umidità e previene la marciume separando il legno dal terreno
Installazione	Richiede foratura (punta Φ29/64", profondità 65 mm) e tasselli di espansione
Utensili necessari non forniti	Cacciavite a croce, trapano, punta
Numero di persone raccomandato	2 persone per il montaggio
Sicurezza	Indossare occhiali di sicurezza e guanti da lavoro durante il montaggio
Manutenzione e pulizia	Pulire con un panno umido e un detergente delicato; evitare prodotti abrasivi
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Produttore	Shanghai Muxin Muye youxiangongsi, Shanghai, Cina
Importatore (Australia)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importatore (Stati Uniti)	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Domande frequenti - BB-6in-2 Vevor

Qual è la dimensione massima del palo in legno che può essere utilizzato con il supporto BB-6in-2?

La cavità del supporto misura 150 x 141 mm (5,9 x 5,55 pollici). Si consiglia che la sezione quadrata del legno sia 0,1 pollici (2,5 mm) più piccola della cavità, cioè circa 148 x 139 mm.

Su quale tipo di pavimento può essere installato questo supporto?

Il supporto può essere installato su pavimenti in cemento o legno. Utilizza manicotti di espansione dentellati per un fissaggio solido.

Quali utensili sono necessari per l'installazione?

Avrete bisogno di un trapano con una punta da 29/64 pollici (11,5 mm), di un cacciavite a croce, di una chiave inglese (fornita) e eventualmente di un utensile elettrico. Indossare occhiali di sicurezza e guanti.

Il kit contiene tutto il necessario per fissare due pali?

Sì, il modello BB-6in-2 include due set completi: due basi del palo, due giunti quadrati, due supporti di fissaggio, 4 viti autofilettanti H, 4 manicotti di espansione, 4 rondelle, 8 dadi esagonali pesanti K e 16 viti autofilettanti L, oltre a una chiave inglese.

Qual è la profondità di foratura raccomandata per i tasselli?

La profondità di foratura raccomandata è di 65 mm con una punta di diametro 29/64 pollici (circa 11,5 mm).

Il supporto previene davvero la marciume del legno?

Sì, il supporto è progettato per separare la colonna di legno dall'acqua sotterranea, prevenendo efficacemente la marciume dovuta all'umidità. È ideale per applicazioni esterne.

Posso installare questo supporto da solo?

Si consiglia di essere in due persone per il montaggio per facilitare la manipolazione e il posizionamento dei pezzi.

Qual è il carico massimo supportato?

La capacità di carico esatta non è specificata nel manuale. Si consiglia di rispettare l'uso previsto per pali di recinzione, gazebo, ecc., senza superare limiti ragionevoli.

Come mantenere il supporto a parete Vevor BB-6in-2?

Pulire regolarmente con un panno umido e un detergente delicato. Evitare prodotti abrasivi o corrosivi. Controllare periodicamente il serraggio delle viti.

Dove posso trovare la garanzia o assistenza tecnica?

Visita il sito www.vevor.com/support per ottenere il certificato di garanzia elettronico e assistenza tecnica.

MANUALE UTENTE BB-6in-2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Istruzioni di sicurezza

Leggere e comprendere l'intero manuale prima di montare, installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore.

UTILIZZO COMPLETO

Il prodotto può essere utilizzato nei pavimenti in calcestruzzo e legno esistenti, separando la colonna di legno dall'acqua di falda, prevenendo efficacemente

la colonna di legno dal marciume dell'acqua; la corrosione è adatta alla necessità di riparare la colonna di legno, come padiglione, padiglione, recinzione, padiglione, cassetta postale, ringhiera del portico, staffa del ponte, ecc.

1. Non permettere ai bambini di salire sull'unità. 2. Tenere i bambini e gli animali domestici fuori dalla portata dei bambini. via durante il montaggio.

PRECAUZIONI DI MONTAGGIO

1. Si prega di montare il prodotto seguendo scrupolosamente le istruzioni.

Un montaggio non corretto potrebbe rivelarsi pericoloso.

1. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro.

2. Non tentare di montare il prodotto quando ci si sente stanchi o sotto sforzo. influenza di alcol, droghe o farmaci.

3. La capacità di carico e altri parametri del prodotto vengono applicati al solo prodotti correttamente e completamente assemblati.

4. Separare e contare tutte le parti e l'hardware.

5. Preparare il seguente utensile: cacciavite a croce.

6. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.

7. Per il montaggio sono necessarie due persone.

8. Attenersi esclusivamente agli usi previsti.

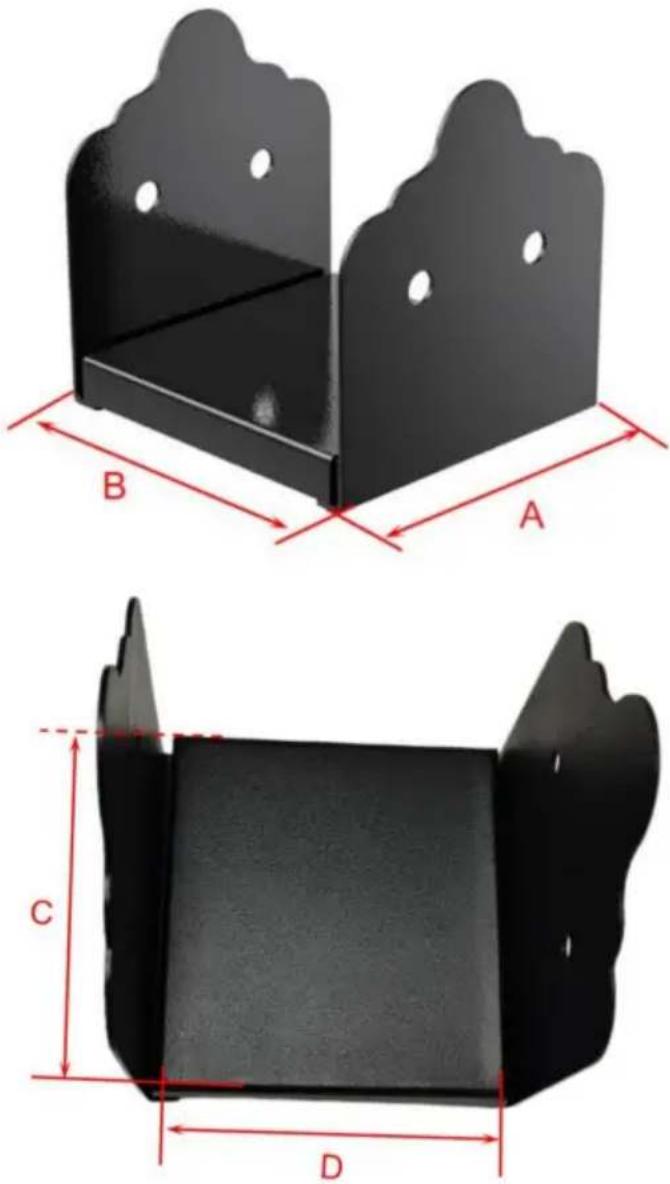

ELENCO PARAMETRI

Modello del prodotto	BB-6in-2	BB-8in-2
Numero di kit	2 pezzi	2 pezzi
Dimensioni della base(Un*B)	5,9×5,7 pollici(150×145 mm)	7,9×7,64 pollici(200×194 mm)
Dimensioni della cavità del prodotto(CD)	5,9×5,55 polliciDimensioni: 150×141 mm	7,9×7,5 polliciDimensioni: 200×190 mm

ELENCO DELLE PARTI

Modello del prodotto	BB-6in-2	BB-8in-2
E:Base del palo	2 pezzi
F:Guarnizione quadrata	2 pezzi
G:Staffa di supporto	2 pezzi
H:Vite autofilettante	4 pezzi
I:Manicotto di espansione seghettato	4 pezzi
J::rondella	4 pezzi
K: Dado esagonale pesante		16 pezzi8 pezzi
L:Vite autofilettante		16 pezzi8 pezzi
M:chiave inglese	1 pz.

I nostri prodotti vengono costantemente aggiornati, le immagini potrebbero essere diverse da quelle reali. forma degli articoli effettivi, fare riferimento agli articoli effettivi.

Quando si ricevono i campioni, contare le parti.

La chiave M viene utilizzata per girare le viti

GUIDA ALL'INSTALLAZIONE

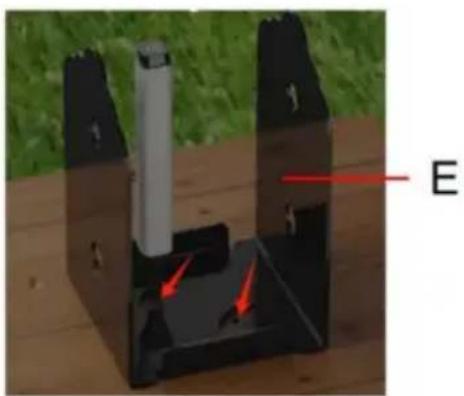

1. Segnare 2 punti sul terreno attraverso 2 fori sulla superficie della base del palo E della base; Foratura nella posizione di marcatura utilizzando una punta da trapano da y29/64"; Il la profondità del foro era di 65 mm.

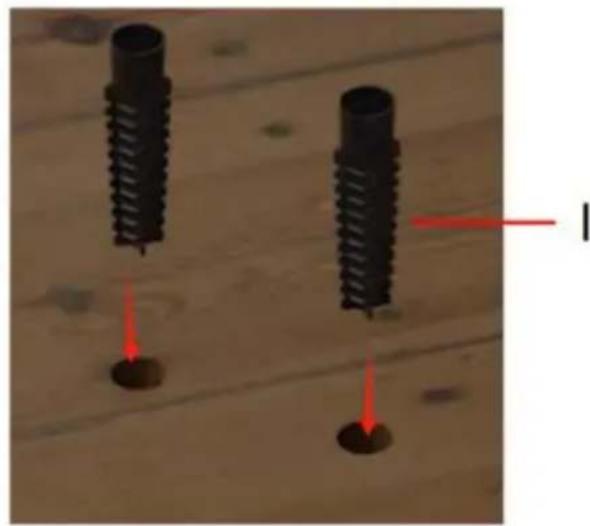

1. Installare il manicotto di espansione dentato I nei fori finiti.

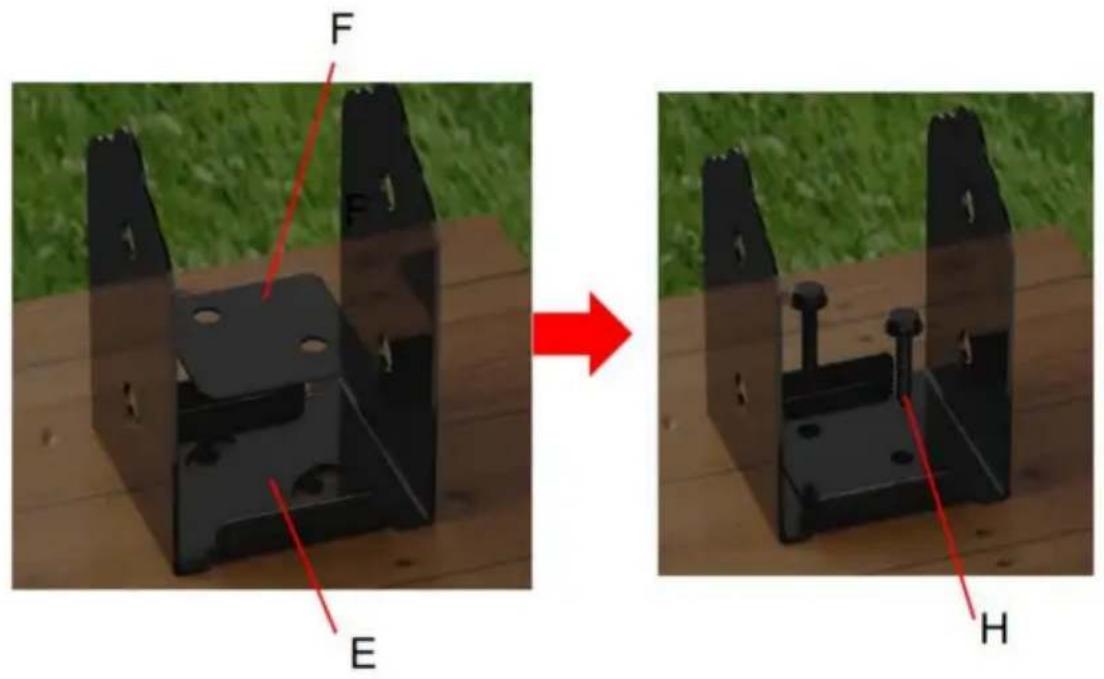

1. Allineare la faccia della base E della base del palo al manicotto di espansione dentellato I; 3.1. Posizionare la guarnizione quadrata f all'interno della base del palo E, allineando il foro passante della guarnizione quadrata f con il manicotto di espansione dentellato I; 3.2. Fare passare la vite autofilettante H attraverso la rondella J e bloccarla al manicotto di espansione dentellato I.

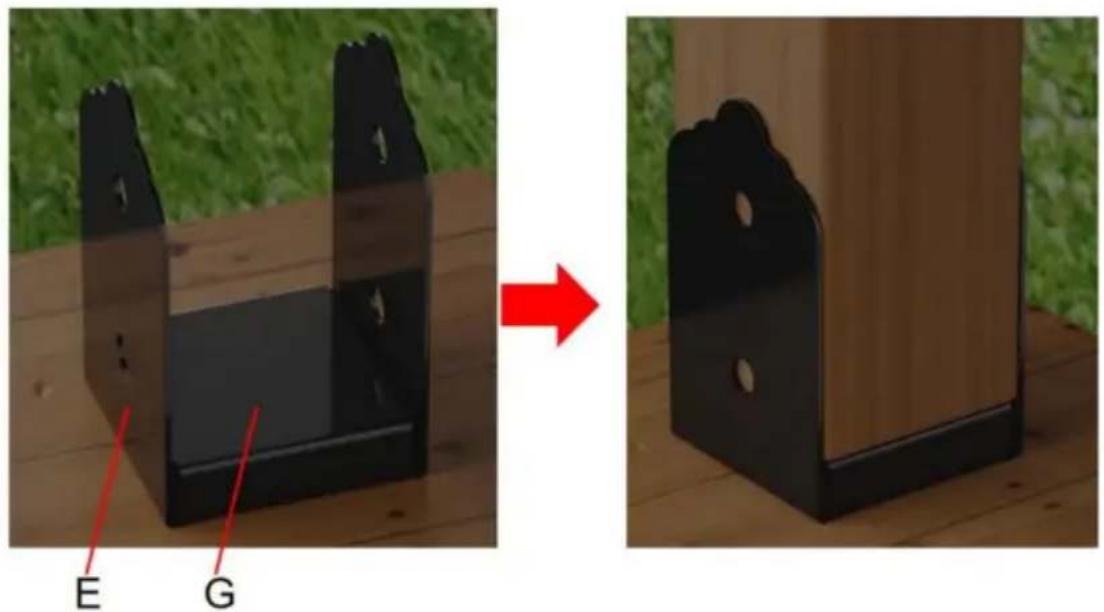

1. Posizionare la staffa di supporto G nella base del palo E e coprire le parti interne; inserire il legno nella cavità della base del palo E; si consiglia che la sezione quadrata del legno sia 0,1 pollici più piccola della

dimensione della cavità.

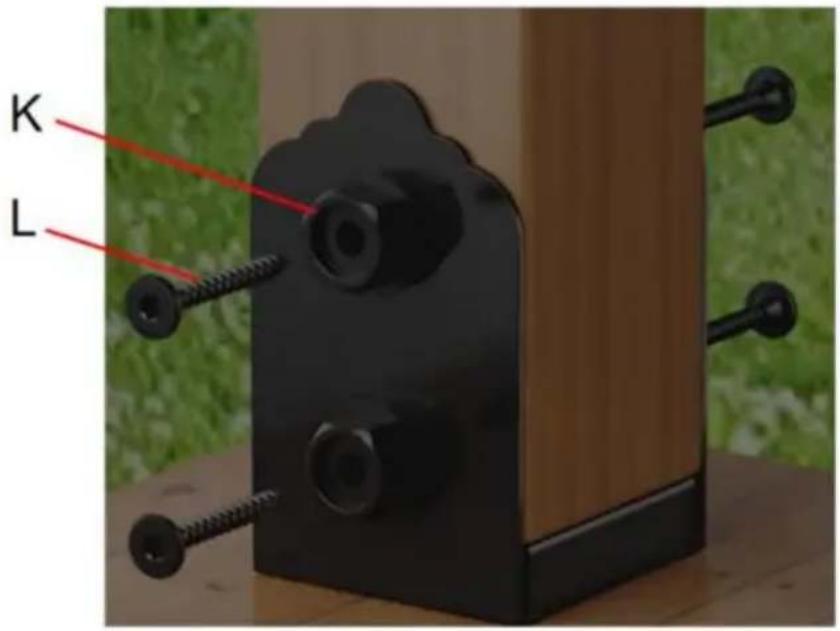

1. Bloccare il lato in legno con due dadi esagonali pesanti K e la vite autofilettante L nella base del palo E.

BB-6IN-2

Si noti che su entrambi i lati del modello BB-8in-2 sono necessari 4 dadi esagonali pesanti K e una vite autofilettante L;

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.
