CUT-65 - Machine de découpe plasma Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine de découpe plasma
Marque	Vevor
Modèle	CUT-65
Tension d'entrée	220 V monophasé
Courant d'entrée maximal	32 A
Gamme de courant de sortie	20 - 65 A
Facteur de marche (cycle de service)	20 % à 65 A (sur 10 minutes : 2 min de coupe, 8 min de repos)
Épaisseur de coupe maximale (acier)	20 mm
Pression d'air requise	95 - 99 PSI (6,5 - 6,8 bar)
Type de chalumeau	AG-60 (chalumeau plasma)
Longueur du câble de masse	2 m (16 mm²)
Régulateur de pression d'air	Inclus
Protection thermique	Oui (arrêt automatique en cas de surchauffe, ventilateur continue)
Refroidissement	Ventilateur intégré
Poids estimé	Environ 20 kg
Dimensions estimées (L x P x H)	450 x 200 x 350 mm
Fréquence d'entrée	50/60 Hz
Classe de protection	IP21 (estimation)
Entretien et nettoyage	Nettoyer régulièrement le filtre à air et les ailettes de refroidissement ; vérifier l'état des consommables (buse, électrode).
Sécurité	Arrêt d'urgence en cas de surchauffe ; protection contre les surintensités ; mise à la terre obligatoire.
Pièces détachées et réparabilité	Consommables (buses, électrodes, diffuseurs) disponibles ; chalumeau remplaçable.

FOIRE AUX QUESTIONS - CUT-65 Vevor

Quelle est l'épaisseur maximale de coupe avec le CUT-65 ?

Le CUT-65 peut couper de l'acier jusqu'à 20 mm d'épaisseur dans des conditions optimales.

Comment régler la pression d'air ?

Tournez le bouton du régulateur de pression (haut du régulateur) pour ajuster la pression entre 95 et 99 PSI. Utilisez le manomètre pour vérifier.

Que faire si la machine s'arrête en cours de coupe ?

Cela indique une surchauffe (cycle de service dépassé). Laissez refroidir la machine, le ventilateur continue de tourner. La coupe reprendra automatiquement après refroidissement.

Quel type de chalumeau est fourni ?

Le CUT-65 est livré avec un chalumeau plasma AG-60 compatible avec les consommables standards.

Puis-je utiliser un compresseur d'air standard ?

Oui, à condition qu'il fournisse un débit d'air suffisant et une pression stable entre 95 et 99 PSI. Un filtre à air est recommandé.

Comment brancher la pince de masse ?

Insérez la fiche rapide du câble de masse dans la borne négative (-) de la machine, puis fixez la pince sur la pièce à couper, aussi près que possible de la zone de coupe.

Quelle est la tension d'alimentation requise ?

Le CUT-65 fonctionne sur une prise 220 V monophasée avec un disjoncteur de 65 A. Assurez-vous que la prise est correctement mise à la terre.

Comment entretenir la machine ?

Nettoyez régulièrement le filtre à air et les ailettes de refroidissement. Vérifiez l'état des consommables (buse, électrode) et remplacez-les si usés.

Puis-je couper de l'aluminium ou de l'inox ?

Oui, le CUT-65 peut couper tous les métaux conducteurs, y compris l'acier inoxydable et l'aluminium, avec une épaisseur réduite par rapport à l'acier.

Que faire en cas de mauvais fonctionnement ?

Consultez le tableau de dépannage dans la notice : causes possibles (contamination, pression d'air incorrecte) et corrections. Si le problème persiste, contactez le service après-vente Vevor.

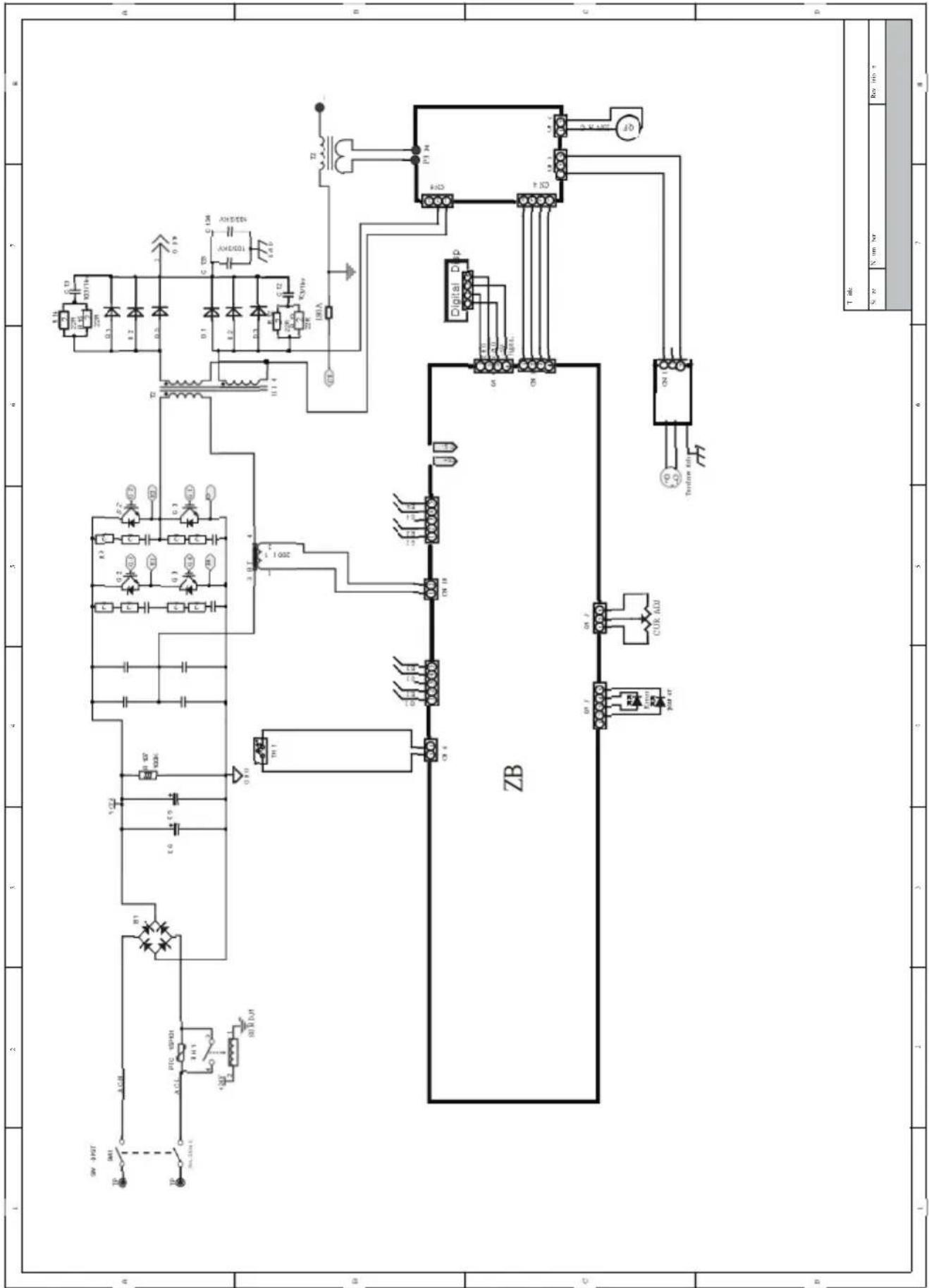

MODE D'EMPLOI CUT-65 Vevor

Remarque : Le produit image est pour référence, la réel les détails doivent prévaloir

Ce est l'original instruction, s'il te plaît lire tout manuel attentivement les instruction avant

en fonctionnement. VEVOR se réserve une interprétation claire de nos utilisateur manuel. Le apparaître-

l'ance de la le produit doit être soumis à la produit que vous recevez d. S'il voil pardonnez nous

que nous ne le ferons pas vous informer à nouveau s'il existe une technologie d'logiciel mises à jour sur notre produit.

	Avertissement - À réduire le risque de blessure, utilisateur doit lire instruct manuel soigneusement .
	Ce produit est sujet à le disposition de européen Directive 2012/ 19/ UE symbole montrant un wheelie bi n croisé à travers indique que le le proc nécessite un refuser collection dans le européen Syndicat . Ce s'applique produit et tout accessoires marqué avec ce symbole. Produits marqués en que tel peut ne pas être écarté avec normale d é che t s ménagers , mais il faut être pris à un point pour recyclage électrique et électronique appareils.
	Conformité est un Sécurité CE certification.

Le CUT-65 fournit un puissant et efficace méthode pour l'air découpe plasma de carbone acier, acier inoxydable et autres conducteurs métaux. Utilisation avancée technologie onduleur, il livre précis, propre

coupe sur des matériaux fins et épais avec mon animal scories. Quand équipé de le facultatif compresseur (pas inclus) et filtration de l'air adéquate, le CUT-65 assure un fonctionnement flu grande vitesse coupe performer-

performances pour applications industrielles et d'atelier.

CARACTÉRISTIQUES

output current Range:	Input current	Input voltage	Rated Duty cycle	Maximum CuttingThickness	Air pressu
CUT 65A	220V I1 max 32A220V I1 off 24.9A	220V I	CUT 20%@ 65A	20mm 1-99PS1

CYCLE DE SERVICE

Le noté devoir faire du vélo fait référence à le montant de soudage que peut être fait dans un montant de temps Le COUPE-65 a un cycledeservice de 60% all est leplusfacile à regarde ton soudage temps dans blocs de

10 minutes et le devoir faire du vélo être un pourcentage de que 10 minutes. Si soudag avec un droit de 60 % Cy -

clé, da n s un 10 minute bloc de temp s vous peut soudure pour 6 minutes avec 4 minutes de refroidis sement pour le soudeur. Si le cycle de service est dépassé, le soudeur va s'arrête automatiquement désactivé,

Cependant, le ventilateur va continuer en cours d'exécution à cool le surchauffé composants. quand une température sécuritaire a a été atteint, le soudeur va basculer automatiquement le sortie de soudage

rétablie . À augmenter le cycle de service toi peut tourner vers le bas le intensité de courant contrôle de so

LISEZ ET COMPRENEZ TOUT INSTRUCTIONS ET PRÉCAUTIONS AVANT PROCÉDURE.

Ce unité émet un puissant haut tension et extrême chaleur lequel peut cause grave brûlures,

démembrement, électrique choc et mortVEVOR Devoir pas être détenu responsable pour conséquences exigible à volontaire ou involontaire-tionnel abuser de ceci produit.

INFORMATIONS DE SÉCURITÉ

Le suivant explications sont affiché dans ce manuel, sur le étiquetage, et sur tous autre information fourni avec ça produit:

DANGER

DANGER indique un dangereux situation qui, si elle n'est pas évitée, volonté résultat dans la mort ou série blessure.

WARNING

AVERTISSEMENT indique un danger situation qui, si non évité, pourrait résultat dans la mort ou sérieux blessure.

CAUTION

ATTENTION ISUR Utilisé avec le symbole d'alerte de sécurité, indique un dangereux situation lequel, sinon évité, pourrait résultat dans mineur ou modéré blessure.

NOTICE

NON ICE est ut ilis é pour adresse r pratiq ues pas li é à personnel blessu r e.

LIRE INSTRUCTIONS

Lire attentivement et comprendre ce manuel avant en utilisant le soudeur. économiser pour l'avenir référence.

DANGER ÉLECTRIQUE CHOC PEUT TUER !

- Incorrect utiliser d'un soudeur électrique peut provoquer un choc électrique, blessure et la mort! Lire tous précaution tions décrites dans le manuel du soudeur à réduire le possibilité de électrique choc.

- Déconnecter soudeur depuis pouvoir fournir avant assemblée, désassemblage ou entretien de letorche, pointe de contact et quand en attente ou en supprima nt buses.

- Toujours porter sec, protecteur vêtements et cuir soudage gants et isolé chaussure. utiliser vêtements appropriés fabriqué à partir de matériau durable et résistant aux flammes Protégez votre peau.

Si autre personnes ou animaux de compagnie sont dans le zone de soudage, utiliser soudage écrans à protéger spectateurs depuis des étincelles.

- Toujours faire fonctionner le soudeur dans un nettoyage, sec, bien ventilé zone. Faire pas fonctionner le soudeur dans milieu, mouillé, zone playvie uses ou mal ventilées.

- Le électrode et travail (ou sol) circuits sont électriquement "chaud" quand le soudeur est sur. Faire pas autoriser ces « chauds » parties à venir en contact avec ton nu peau ou humide vêtements.

, séparé vous-même de le soudage circuit par en utilisant isolant m ats à empêcher tout contact avec le surface de travail.

- Être bien sûr que le travail morceau est correctement soutenu et fondé avant début un électrique opération de soudage.

- Toujours attacher le sol serrer à le morceau à être soudé et comme fermer à le souder zone comme possible. Cela va donner le moins résistance et meilleure soudure.

DANGER SOUDAGE LES ÉTINCELLES PEUVENT CAUSE F RE OU EXPLOSION !

- Soudage électrique produit des étincelles lequel peut être déchargé considérable distances à haut ve-lieu inflammable inflammable ou des vapeurs explosives et matériels.

- Faire ne pas utiliser de soudeur à l'arc électrique dans zones où les produits inflammables ou explosif vapeurs sont présent. . Faire pas utiliser près de la combustion surfaces. Retirer tous inflammables éléments à l'intérieur 35 pieds de le souder-

ing zone .

- Toujours garder un extincteur à proximité pendant le soudage.

- utiliser soudage couvertures à protéger peint et ou inflammable surfaces; caoutchouc coupe-froid, tiret planches, moteurs, etc.

- Assurer l'alimentation électrique a correctement câblage nominal à poignée pouvoir usage.

⚠ WARNING Électromagnétique LES CHAMPS PEUVENT SOYEZ AH SANTÉ DANGER!

- Le champ électromagnétique que est généré pendant soudage à l'arc peut interférer avec divers élect- trical et électronique appareils tel comme cardiaque stimulateurs cardiaques. N'importe qui en utilisant tel appareils devrait consulter leur médecin avant performance toute soudure électrique opérations.

, Exposition à électromagnétique champs alors que soudage peut avoir autre santé effets lequel sont pas connu .

- Rayons d'arc produire intense ultra-violet radiation lequel peut brûler exposé peau et cause lésions oculaires. utilisation un bouclier avec le approprié filtre (un minimum de #1 1) pour protéger ton yeux des étincelles et le rayons de le arc quand soudage ou quand observer ouvrir arc soudage (voir ANsI Z49 . 1 et Z 87 . 1 pour sécurité normes).

- utiliser vêtements appropriés fabriqué à partir d' un matériau durable et résistant aux flammes à Protégez votre peau.

Si autre personnes ou animaux de compagnie sont dans le zone de soudage, utiliser soudage écrans à protéger spectateurs depuis des étincelles et arc rayons.

WARNING FUMÉES ET SOUDURE Bidon de gaz SOYEZ EN BONNE SANTÉ DANGER!

- Fumées et gaz libéré pendant le soudage sont dangereux. Faire ne pas respirer les vapeurs qui sont pr o- produit par la soudure opération. porter un Approuvé par l'OSHA respirateur lors du soudage.

- Travaillez toujours dans un endroit correctement ventilé zone.

· Jamais souder recouvert matériels y compris mais pas limité à : cadmium plaqué , galvanisé , à base de plomb peintures.

CAUTION CHAUD MÉTAL ET OUTILS VOLONTÉ BRÛLER !

- Soudage électrique chaleurs métal et des outils à des températures qui cause brûlures graves !

- utiliser protecteur, chaleur résistant gants et vêtements quand en utilisant Eastwood ou n'importe lequel autre soudage équipement. Jamais touche soudé travail surface, torche conseil ou ajutage jusqu'à ils avoir complètement refroidi.

CAUTION VOLERING BOÎTE DE COPEAUX MÉTALLIQUES CAUSE BLESSURE!

- Affûtage et ponçage volonté éjecter métal puces, poussière, débris et des étincelles à haut vitesse. À pré-œil d'aération vêtements de protection approuvés lunettes de sécurité.

· porter un Approuvé par l'OSHA respirateur lorsque meulage ou ponçage.

- Lire tous les manuels compris avec spécifique broyeurs, ponceuses ou autre pouvoir outils utilisé avant et après le soudage processus. Savoir de tous outil électrique avertissements de sécurité.

REQUIS ARTICLES

Avant toi commencer en utilisantCOPE-65 , assurez-vous que vous avoir les éléments suivants :

- UN correctement fondé phase220 V 65 Circuit disjoncteur .

NOTE: l'unité doit être mis à la terre pour travailler correctement et sans risque!

· UN Faire le ménage, sûr, bien éclairé, sec et bien ventilé travail zone.

- Un produit non inflammable, long manche chemise ou veste de SOUDAGE

• Lourd Soudure de service Gants

• Assombrissement automatique soudage Casque à fournir œil protection pendant soudage opérations. Note: DOIT être un #1 1 lens ou plus sombre.
• Dédié inoxydable acier soudage au fil pinceaux pour chacun matériel à être soudé.

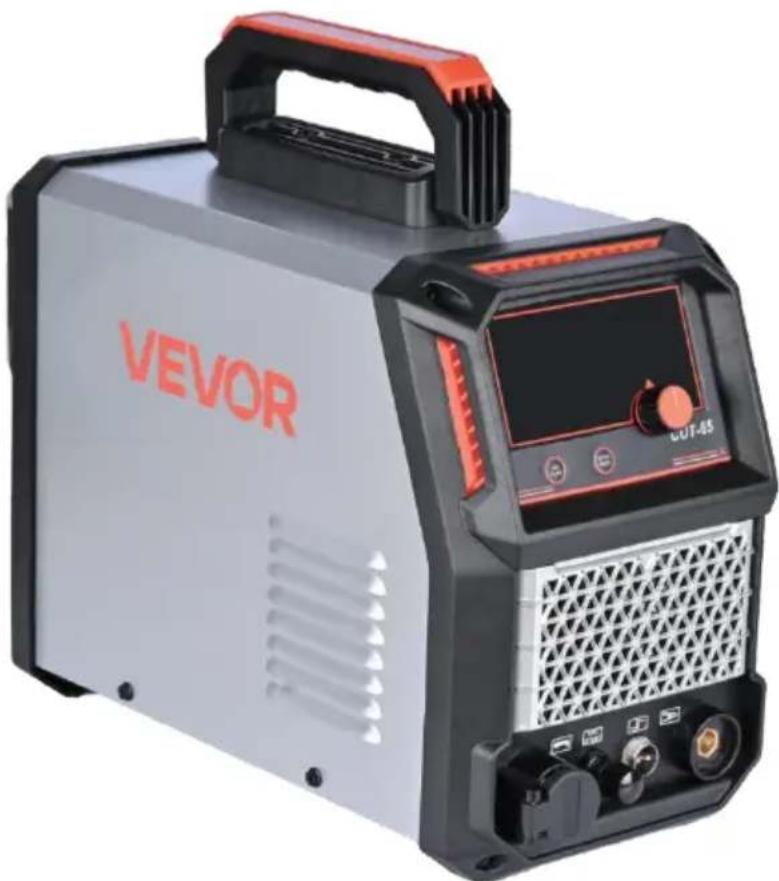

CONTENU

Supprimer tout articles de la boîte. comparer avec liste ci-dessous pour faire bien sûr unité est complet.

1.COUPE-65
2,2 m 16 mm² Pince de terre 300A 1 ensemble × 1
3. Air pression régulateur ×1
4. Chalumeau de découpe plasma AG-60 ×1
5. Transparent air tuyau 2m ×1
6. Ruban PTFE (ruban de plombier) ×1
7. Colliers de serrage × 4

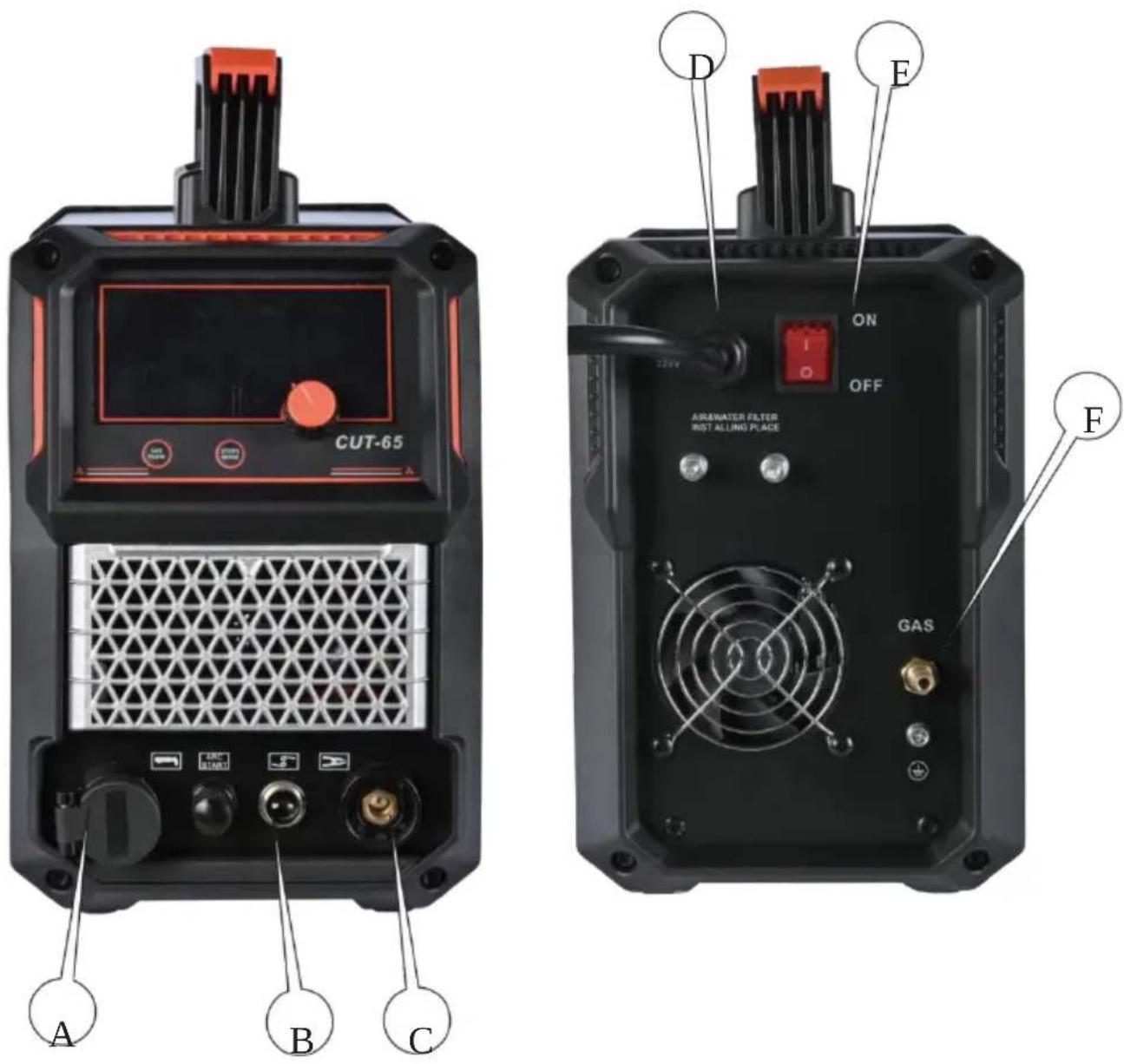

A : Air Pression Affichage B : Pré -débit / Post-flux

C: 2T / 4T D: Encodeur Bouton

E: Tension d'entrée Affichage F : Actuel (UN) Afficher

Cliq ue z sur le bout on pour séle ct ion ne r la fon cti on à êtr e con st ant sur À l' écr an alar me tell e c omm e the rmi que pro te cti on

soudage Mode	courant (A)
	220V-1
COUPER	20-65

Thermique protection DIRIGÉ s'allume lorsque le unité a atteint le maximum interne température des composants nature. Ce se produit lorsque le cycle de service a a été dépassé.

Le le soudeur va automatiquement fermer désactivé mais le ventilateur volonté continuer en cours d'exécution à cool le surchauffé com- composants. quand un sûr température a a été atteint, le protecteur circuit volonté automatiquement changer le sortie de soudeur arrière sur.

UN : Plasma Torche Port B : Torche Déclenchement Douille

C: Sol Serrer Terminal D : Pouvoir Saisir Câble

E: Interrupteur d'alimentation F: Gaz En laisser

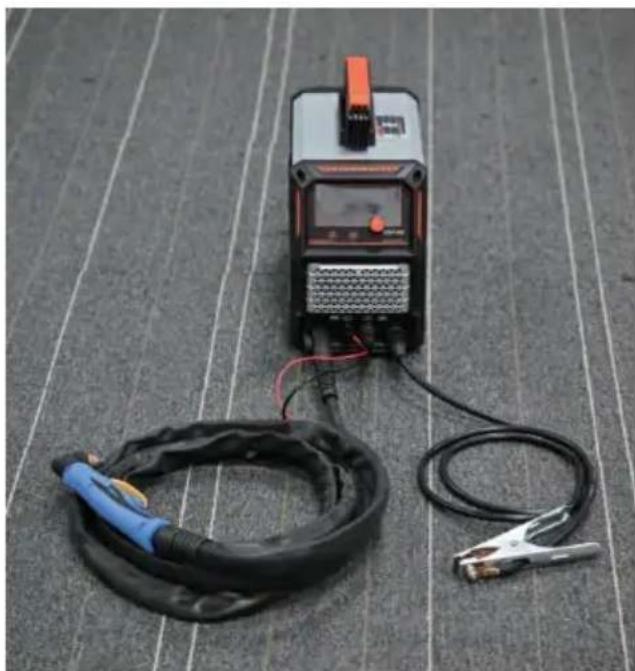

COUPER CONNEXION DIAGRAMME

1. Insérez le connexion rapide mise à la terre câble dans le Borne CUT sortir sur le machine et attacher le sol serrer à la pièce à usiner.

2. Connectez la torche au machines douille de torche, puis branchez le torche changer contrôle câble dans le prise à 2 broches de la machine.

3. Connectez le arrière panneau air entrée et à le comprimé alimentation en air.

4. Puissance sur le machine et appuyez sur le interrupteur de la torche à entrer normale coupe opération.

Air Pression Régulateur Connexion Diagramme. Le approprié coupe air prés- bien sûr gamme est 95-99 PSI.

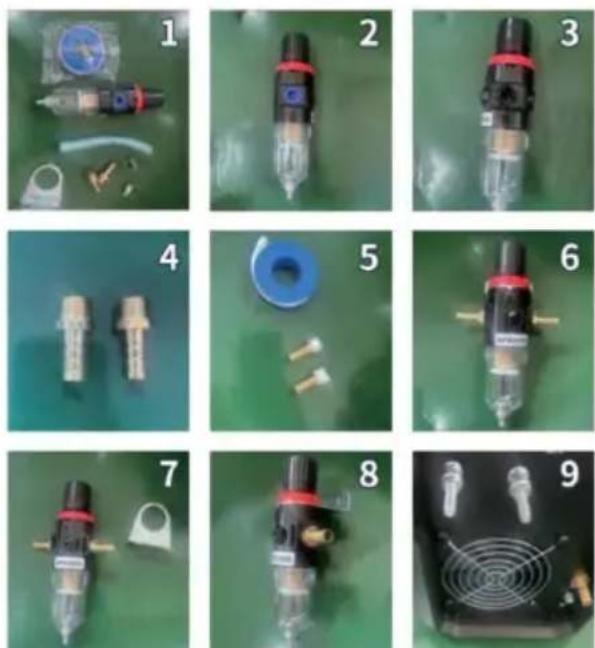

ÉTAPES D'INSTALLATION POUR AIR PRESSION VANNE RÉGULATEUR :

1. Rassembler tous pression vanne de régulation accessoires de à l'intérieur du machine.
2. Localisez le air pression régulateur soupape.
   3.Retirez le fiche de la sortie de le pression vanne régulatrice.
3. Trouvez le air connecteur.

4. Enveloppez le air connecteur avec h PTFE ruban adhésif (ruban d'étanchéité pour filetage).

5. Vissez le air connecteur dans le entrée et sortie ports de la pression régulariser- soupape de sécurité.

6. Localisez le montage support pour le pression vanne de régulation.

8.Fixez le support à la pression vanne régulatrice.

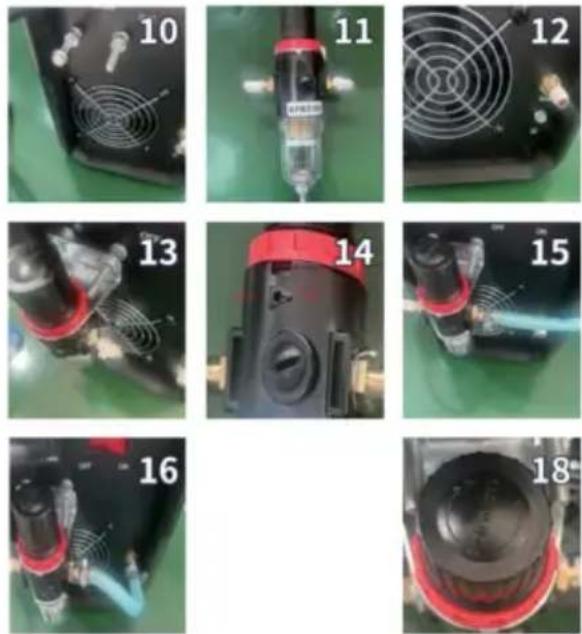

1. Trouvez la solution boulons sur le arrière panneau de la machine.

10.Retirez les deux autobloquants noix de la boulons.

1. Envelopper les deux air connecter ou (Photo 11) et le air connecteur sur le machines arrière panneau (Photo 12) avec Ruban PTFE.

13.Installez le pression vanne de régulation sur le arrière panneau de la machine et serrer avec ça des noix.

1. Payer attention à la entrée et sortie instructions de la pression régulateur soupape.

2. Connectez le air tuyau vers le sortie de la pression vanne de régulation et sécurisé avec ça un tuyau pince .

16.Fixez le autre fin de la air tuyau au air entrée sur le arrière panneau de le machine et sécurisé avec ça un tuyau serrer.

1. Tirer en haut et faire pivoter le haut couverture de la pression vanne de régulation à ajuster le air pression.

PRÉPARATION À SOUDURE « À L'ÉCROU »

1. prise le cordon d'alimentation dans un correctement mis à la terre, monopôt 220 V, 65 Ariseur.
2. Faire bien sûr l'électrode ou le « bâton » est ne pas faire contact avec le fondé pièce à usiner.
3. changer le in t errupteur d'alimentation à "SUR".

DANGER

PEUT PROVOQUER DES CHOCS ÉLECTRIQUES CAUSE BLESSURE OU LA MORT!

Le électrode et travail (ou sol) circuits sont électriquement " chaud" quand le soudeur est sur. Faire pas permettre ces " chaud" parties à viens dans contact avec ton nu peau ou mouillé vêtements. Toujours porter sec, protecteur vêtements et gants de soudage en cuirch et aussi resisolées.

WARNING

ARC LES RAYONS PEUVENT BRÛLER!

Arc rayons produire intense ultra-violet radiation qui peut brûler peau exposée et cause oculaire dommage. utiliser un bouclier avec le filtre approprié (un minimum de #11) à protégez vos yeux dep des étincelles et le rayons de le arc quand soudage ou quand observer ouvrir arc soudage (voir A . 1 et Z 87. 1 pour sécurité normes ) .

DANGER

SOUDAGE LES ÉTINCELLES PEUVENT PROVOQUER FEU OU EXPLOSION !

Soudage électrique produit des étincelles lequel peut être déchargé considérable distances à haut vitesse allumer-inflammable ou exploser vapeurs et matériaux. Retirez tous les produits inflammables articles dans 35 pieds de le souder-zone de feu. Gardez toujours un extincteur à portée de main à proximité pendant le soudage.

WARNING

FUMÉES ET SOUDURE Bidon de gaz SOYEZ EN BONNE SANTÉ DANGER!

Fumées et gaz Les gaz libérés lors du soudage sont dangereux. Faire ne pas respirer les vapeurs produit par le soudage opération. porter un Approuvé par l'OSHA respirateur lors du soudage. Travaillez toujours dans un correctement ventilé zone.

CAUTION

CHAUD MÊTAL ET OUTILS VOLONTÉ BRÜLER !

Électrique soudage chaleurs métal et outils à des températures qui cause grave ça brûle ! Utiliser protecteur, chaleur gants résistants et vêtements .

1. tout en portant une voiture fonctionnant correctement Soudure assombrissante Casque, glisser légèrement la pointe de la soudage Tige le long de la surface de la pièce à commencer un arc.
2. Alimentation le soudage Tige dans le pièce à usiner articulation à un 15. angle.
3. Ascenseur tige de pièce à usiner lorsque nous ld perler est terminé.
4. Tourner interrupteur d'alimentation du soudeur éteint.
5. définir le Électrode ou "bâton" Tenir sur un coffre-fort, ininflammable, surface.

DÉPANNAGE

PROBLEM	CAUSE	CORRECTION
contamination in weld bead	contaminated Electrode Rod	Assurez-vous que Les électrodes sont faire le ménage et sec avant utiliser .
	contaminated Base Metal	faire le ménage base métal de n'importe quelle huile , débris, revêtements , ou l'humidité. Si la base métal est froid roulé acier assurez -vous de supprimer tout moulin échelle.

huile, débris, revêtements, ou l'humidité.
