Rodzaj produktu	Plazmowa maszyna do cięcia
Marka	Vevor
Model	CUT-65
Napięcie wejściowe	220 V jednofazowe
Maksymalny prąd wejściowy	32 A
Zakres prądu wyjściowego	20 - 65 A
Cykl pracy (współczynnik obciążenia)	20% przy 65 A (na 10 minut: 2 min cięcia, 8 min przerwy)
Maksymalna grubość cięcia (stal)	20 mm
Wymagane ciśnienie powietrza	95 - 99 PSI (6,5 - 6,8 bar)
Rodzaj palnika	AG-60 (palnik plazmowy)
Długość kabla masy	2 m (16 mm²)
Regulator ciśnienia powietrza	W zestawie
Ochrona termiczna	Tak (automatyczne wyłączenie w przypadku przegrzania, wentylator kontynuuje pracę)
Chłodzenie	Wbudowany wentylator
Szacunkowa waga	Około 20 kg
Szacunkowe wymiary (Dł x Szer x Wys)	450 x 200 x 350 mm
Częstotliwość wejściowa	50/60 Hz
Klasa ochronności	IP21 (szacunkowo)
Konserwacja i czyszczenie	Czyść regularnie filtr powietrza i żeberka chłodnicy; sprawdzaj stan materiałów eksploatacyjnych (dysza, elektroda).
Bezpieczeństwo	Awaryjne zatrzymanie w przypadku przegrzania; zabezpieczenie przeciwprzeciążeniowe; obowiązkowe uziemienie.
Części zamienne i naprawialność	Materiały eksploatacyjne (dysze, elektrody, dyfuzory) dostępne; palnik wymienny.

Często zadawane pytania - CUT-65 Vevor

Jaka jest maksymalna grubość cięcia przy użyciu CUT-65?

CUT-65 może ciąć stal do 20 mm grubości w optymalnych warunkach.

Jak ustawić ciśnienie powietrza?

Obróć pokrętło regulatora ciśnienia (góra regulatora), aby ustawić ciśnienie między 95 a 99 PSI. Użyj manometru do sprawdzenia.

Co zrobić, jeśli maszyna zatrzyma się podczas cięcia?

Oznacza to przegrzanie (przekroczenie cyklu pracy). Pozwól maszynie ostygnąć, wentylator nadal pracuje. Cięcie zostanie wznowione automatycznie po ochłodzeniu.

Jaki rodzaj palnika jest dostarczany?

CUT-65 jest dostarczany z palnikiem plazmowym AG-60 kompatybilnym ze standardowymi materiałami eksploatacyjnymi.

Czy mogę użyć standardowego kompresora powietrza?

Tak, pod warunkiem że zapewni wystarczający przepływ powietrza i stabilne ciśnienie między 95 a 99 PSI. Zalecany jest filtr powietrza.

Jak podłączyć klemę masy?

Włóż szybkozłączkę kabla masy do zacisku ujemnego (-) maszyny, a następnie zamocuj klemę na ciętym elemencie, jak najbliżej strefy cięcia.

Jakie jest wymagane napięcie zasilania?

CUT-65 działa na gniazdku 220 V jednofazowym z wyłącznikiem nadprądowym 65 A. Upewnij się, że gniazdko jest prawidłowo uziemione.

Jak konserwować maszynę?

Czyść regularnie filtr powietrza i żeberka chłodnicy. Sprawdzaj stan materiałów eksploatacyjnych (dysza, elektroda) i wymieniaj je, jeśli są zużyte.

Czy mogę ciąć aluminium lub stal nierdzewną?

Tak, CUT-65 może ciąć wszystkie metale przewodzące, w tym stal nierdzewną i aluminium, z mniejszą grubością w porównaniu do stali.

Co zrobić w przypadku nieprawidłowego działania?

Sprawdź tabelę rozwiązywania problemów w instrukcji: możliwe przyczyny (zanieczyszczenie, nieprawidłowe ciśnienie powietrza) i sposoby naprawy. Jeśli problem nadal występuje, skontaktuj się z serwisem posprzedażnym Vevor.

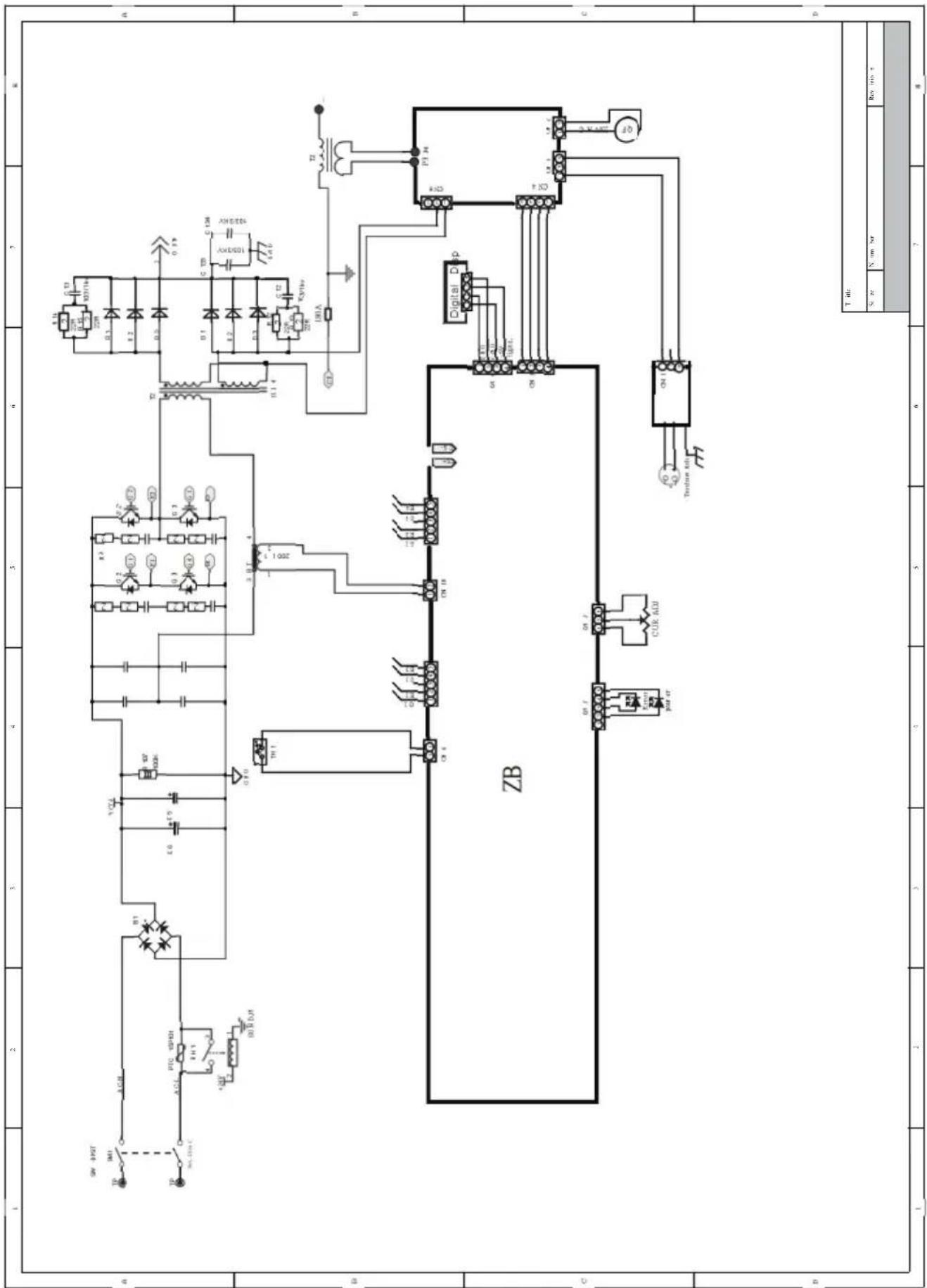

INSTRUKCJA OBSŁUGI CUT-65 Vevor

Uwaga: zdjęcie produktu służy wyłącznie celom poglądowym. Rzeczywisty produkt ma pierwszeństwo.

To jest oryginalna instrukcja. Proszę dokładnie przeczytać całą instrukcję obsługi przed rozpoczęciem

eksploatacji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszego podręcznika użytkownika. Wygląd

produktu może różnić się od otrzymanego egzemplarza. Prosimy o wyrozumiałość, jeśli nie poinformujemy Cię ponownie o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie - Do zmniejszyć ten ryzyko z obrażenia, użytkownik musieć C instrukcje podręcznik ostrożnie .
	Ten produkt Jest temat Do ten zaopatrzenie z europejski Dyrektywa 2012/Tensymbol pokazujący jazda na tylnym kole bi n skrzyżowane Poprzez wskazten produkt wymaga osobnego odmawiać kolekcja W ten europejski ZwiązeTen dotyczy Do ten produkt razem z akcesoria wyraźny z tym symbolem.Produkty oznaczone jako taki móc nie byćwyrzucony z normalna odpady domowe , ale musi Być zajęty do kolekcjidla recykling elektryczny I elektroniczny urządzenia.
	Zgodność Jest A Bezpieczeństwo WE orzecznictwo.

CUT-65 zapewnia wydajną i skuteczną metodę cięcia plazmowego stali węglowej, stali nierdzewnej i innych przewodzących metali. Dzięki zaawansowanej technologii inwerterowej zapewnia precyzyjne, czyste

cięcie zarówno cienkich, jak i grubych materiałów przy minimalnej ilości żużla. Po wyposażeniu w opcjonalny kompresor powietrza (nie wchodzi w skład zestawu) i odpowiednią filtrację powietrza, CUT-65 zapewnia szybkie cięcie

do zastosowań przemysłowych i warsztatowych.

SPECYFIKACJE

Znamionowy cykl pracy odnosi się do ilości czasu spawania w danym okresie. CUT-65 ma cykl pracy 60%. Najłatwiej jest obserwować czas spawania w blokach po 10 minut, a cykl pracy jest procentem tego 10-minutowego okresu. Jeśli spawarka ma 60% cyklu pracy, w 10-minutowym bloku czasu możesz spawać przez 6 minut, a następnie 4 minuty chłodzenia. Jeśli cykl pracy zostanie przekroczony, spawarka automatycznie się wyłączy, ale wentylator będzie nadal działać, aby schłodzić przegrzane komponenty. Gdy bezpieczna temperatura zostanie osiągnięta, spawarka automatycznie włączy ponownie wyjście spawarki. Aby zwiększyć cykl pracy, możesz zmniejszyć natężenie prądu na wyjściu.

PRZECZYTAJ I ZROZUM WSZYSTKIE INSTRUKCJE I ŚRODKI OSTROŻNOŚCI PRZED ROZPOCZĘCIEM PRACY.

To urządzenie emituje silne wysokie napięcie i ekstremalne ciepło, które może spowodować poważne oparzenia, amputację, porażenie prądem i śmierć. Firma VEVOR nie ponosi odpowiedzialności za konsekwencje wynikające z celowego lub niezamierzonego niewłaściwego użycia tego produktu.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Poniższe wyjaśnienia znajdują się w podręczniku, na etykietach i we wszystkich innych informacjach dostarczonych z tym produktem:

NIEBEZPIECZEŃSTWO

NIEBEZPIECZEŃSTWO wskazuje niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, spowoduje śmierć lub poważne obrażenia.

OSTRZEŻENIE

OSTRZEŻENIE wskazuje niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, może spowodować śmierć lub poważne obrażenia.

UWAGA

UWAGA, używany z symbolem ostrzegawczym, wskazuje niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, może spowodować niewielkie lub umiarkowane obrażenia.

INFORMACJA

INFORMACJA jest używana do adresowania praktyk niezwiązanych z obrażeniami ciała.

PRZECZYTAJ INSTRUKCJE

Dokładnie przeczytaj i zrozum ten podręcznik przed użyciem spawarki. Zachowaj go do przyszłego użytku.

NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM MOŻE ZABIĆ!

Niewłaściwe użycie spawarki elektrycznej może spowodować porażenie prądem, obrażenia i śmierć! Przeczytaj wszystkie środki ostrożności opisane w instrukcji spawarki, aby zmniejszyć ryzyko porażenia prądem. Odłącz spawarkę od zasilania przed montażem, demontażem lub konserwacją uchwytu, końcówki stykowej oraz podczas zatrzymywania lub usuwania dysz. Zawsze noś suchą, ochronną odzież, skórzane rękawice spawalnicze i nieprzewodzące obuwie. Używaj odpowiedniej odzieży z trwałego, trudnopalnego materiału, aby chronić skórę. - Jeśli inne osoby lub zwierzęta domowe są w obszarze spawania, używaj ekranów spawalniczych, aby chronić osoby postronne przed iskrami. - Zawsze obsługuj spawarkę w czystym, suchym, dobrze wentylowanym miejscu. Nie używaj spawarki w wilgotnych, mokrych, deszczowych lub słabo wentylowanych miejscach. Elektroda i obwód roboczy (lub uziemienie) są elektrycznie "gorące", gdy spawarka jest włączona. Nie pozwól, aby te "gorące" części miały kontakt z gołą skórą lub mokrą odzieżą. Odizoluj się od obwodu spawania, używając izolacyjnych mat, aby zapobiec kontaktowi z powierzchnią roboczą. - Upewnij się, że element roboczy jest odpowiednio utrzymany i uziemiony przed rozpoczęciem jakichkolwiek elektrycznych operacji spawania. Zawsze przymocuj zacisk uziemiający do elementu, który ma być spawany, i jak najbliżej obszaru spawania. To zapewni najmniejszy opór i najlepszą jakość spawu.

• Spawanie elektryczne wytwarza iskry, które mogą być wyrzucane na znaczne odległości i zapalać łatwopalne lub wybuchowe opary i materiały.
• Nie obsługuj spawarki łukowej w obszarach, w których występuje zagrożenie pożarowe lub obecne są wybuchowe opary. Nie używaj w pobliżu łatwopalnych powierzchni. Usuń wszystkie łatwopalne elementy w promieniu 35 stóp od obszaru spawania.
• Zawsze trzymaj gaśnicę w pobliżu podczas spawania.
• Używaj koców spawalniczych, aby chronić pomalowane i/lub łatwopalne powierzchnie, gumowe uszczelki, deski kroplowe, silniki itp.
• Upewnij się, że zasilacz ma odpowiednie okablowanie o odpowiedniej mocy znamionowej do danego zastosowania.

⚠ OSTRZEŻENIE: POLA ELEKTROMAGNETYCZNE MOGĄ STANOWIĆ ZAGROŻENIE DLA ZDROWIA!

Pole elektromagnetyczne generowane podczas spawania łukowego może zakłócać działanie różnych urządzeń elektrycznych i elektronicznych, takich jak rozruszniki serca. Osoby używające takich urządzeń powinny skonsultować się z lekarzem przed przystąpieniem do jakichkolwiek prac spawalniczych.

Narażenie na pola elektromagnetyczne podczas spawania może mieć inne, nieznane skutki zdrowotne.

OSTRZEŻENIE: PROMIENIE ŁUKU MOGĄ SPOWODOWAĆ OPARZENIA!

Promienie łuku wytwarzają intensywne promieniowanie ultrafioletowe, które może poparzyć odsłoniętą skórę i uszkodzić oczy. Używaj osłony z odpowiednim filtrem (minimum nr 11), aby chronić oczy przed iskrami i promieniami łuku podczas spawania lub obserwacji otwartego łuku (patrz normy bezpieczeństwa ANSI Z49.1 i Z87.1).

Noś odpowiednią odzież z trwałego, ognioodpornego materiału, aby chronić skórę.

Jeśli inne osoby lub zwierzęta domowe znajdują się w pobliżu miejsca spawania, użyj ekranów spawalniczych, aby chronić osoby postronne przed iskrami i promieniami łuku.

OSTRZEŻENIE: OPARY I GAZY SPAWALNICZE MOGĄ STANOWIĆ ZAGROŻENIE DLA ZDROWIA!

Opary i gazy wydzielane podczas spawania są niebezpieczne. Nie wdychaj oparów powstających podczas spawania. Podczas spawania noś respirator zatwierdzony przez OSHA.

Zawsze pracuj w odpowiednio wentylowanym pomieszczeniu.

Nigdy nie spawaj pokrytych materiałów, w tym między innymi: kadmowanych, ocynkowanych, z farbą na bazie ołowiu.

UWAGA: GORĄCY METAL I NARZĘDZIA MOGĄ SPOWODOWAĆ OPARZENIA!

Spawanie nagrzewa metal i narzędzia do temperatur, które mogą spowodować poważne oparzenia!

Używaj ochronnych, odpornych na ciepło rękawic i odzieży podczas korzystania z urządzeń spawalniczych Eastwood lub innych. Nigdy nie dotykaj spawanej powierzchni, grotu palnika ani dyszy, dopóki całkowicie nie ostygną.

UWAGA: LATAJĄCE WIÓRY METALOWE MOGĄ SPOWODOWAĆ OBRAŻENIA!

- Szlifowanie i cięcie będą wyrzucać metalowe wióry, pył, gruz i iskry z dużą prędkością. Przed rozpoczęciem pracy należy założyć zatwierdzone okulary ochronne i odzież ochronną.

- Nosić zatwierdzony przez OSHA respirator podczas szlifowania lub piaskowania.

- Przeczytać wszystkie instrukcje dołączone do konkretnej szlifierki, szlifierki kątowej lub innego elektronarzędzia używanego przed i po procesie spawania. Należy być świadomym wszystkich ostrzeżeń dotyczących bezpieczeństwa elektronarzędzi.

WYMAGANE ELEMENTY

Przed rozpoczęciem używania CUT-65, upewnij się, że masz następujące elementy:

Odpowiednio uziemiony wyłącznik obwodu 220V 65A.

UWAGA: jednostka musi być uziemiona, aby działać prawidłowo i bezpiecznie!

Czyste, bezpieczne, dobrze oświetlone, suche i dobrze wentylowane miejsce pracy.

- Niepalna koszula z długim rękawem lub kurtka spawalnicza

• Ciężkie rękawice spawalnicze - Automatycznie przyciemniający kask spawalniczy zapewniający ochronę oczu podczas operacji spawalniczych. Uwaga: musi to być soczewka nr 11 lub ciemniejsza. Dedykowane szczotki druciane ze stali nierdzewnej do każdego materiału do spawania.

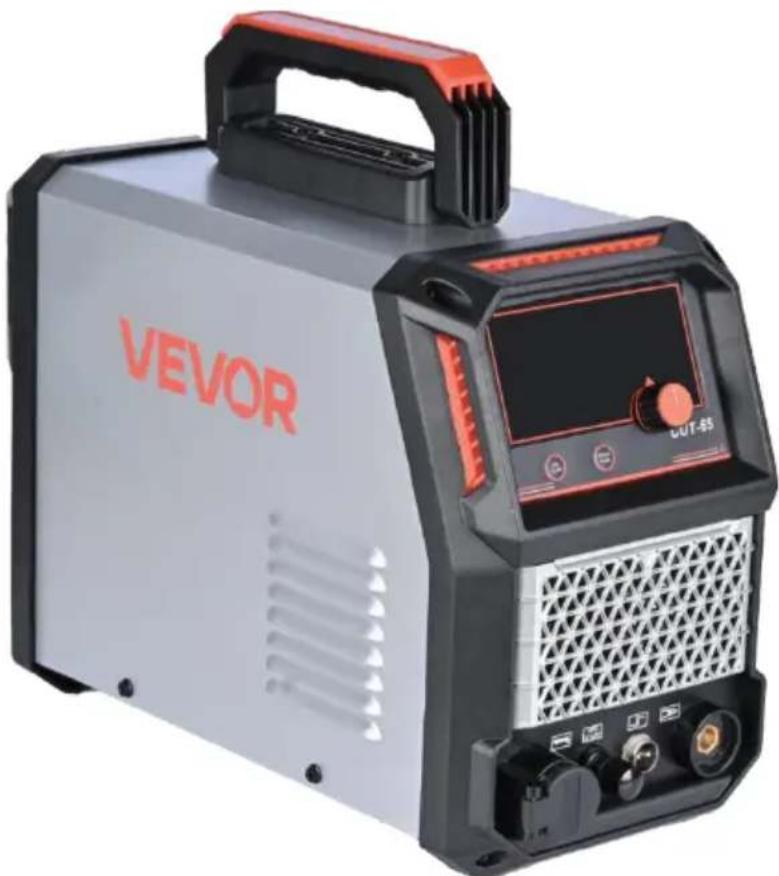

ZAWARTOŚĆ

Wyjmij wszystkie przedmioty z pudełka. Porównaj z listą poniżej, aby upewnić się, że jednostka jest kompletna.

1. CUT-65 3. Regulator ciśnienia powietrza ×1 4. Palnik do cięcia plazmowego AG-60 ×1 5. Przezroczysty wąż powietrzny 2m ×1 6. Taśma PTFE (taśma hydrauliczna) ×1 7. Zaciski wężowe ×4

2,2 m 16 mm² Zacisk uziemiający 300A 1 zestaw ×1

A: Wyświetlacz ciśnienia powietrza B: Przepływ wstępny / Przepływ po przepływie

C: 2 T / 4 T

D: Koder Pokrętło

MI: Napięcie wejściowe Wyświetlacz F: Aktualny Wyświetlacz (A)

Kliknij przycisk, aby wybrać funkcję. Być stały NA. Na ekranie alarm taki jak termiczny ochrona.

spawalniczy Tryb	prąd (A)
	220V-1
CIECIE	20-65

Termiczny ochrona PROWADZONY świeci się, gdy ten jednostka ma osiągnięty ten maksymalny wewnętrzny temperatura komponentu natura. Ten występuje, gdy cykl pracy ma został przekroczony. Ten spawacz będzie automatycznie zamknąć wyłączony jednak wentylator będzie Kontynuować działanie Do Fajny ten przegrzany komponenty. Kiedy A bezpieczna temperatura ma został osiągnięty, ten ochronny okrażenie będzie automatycznie przełącznik ten wyjście spawarki z powrotem NA.

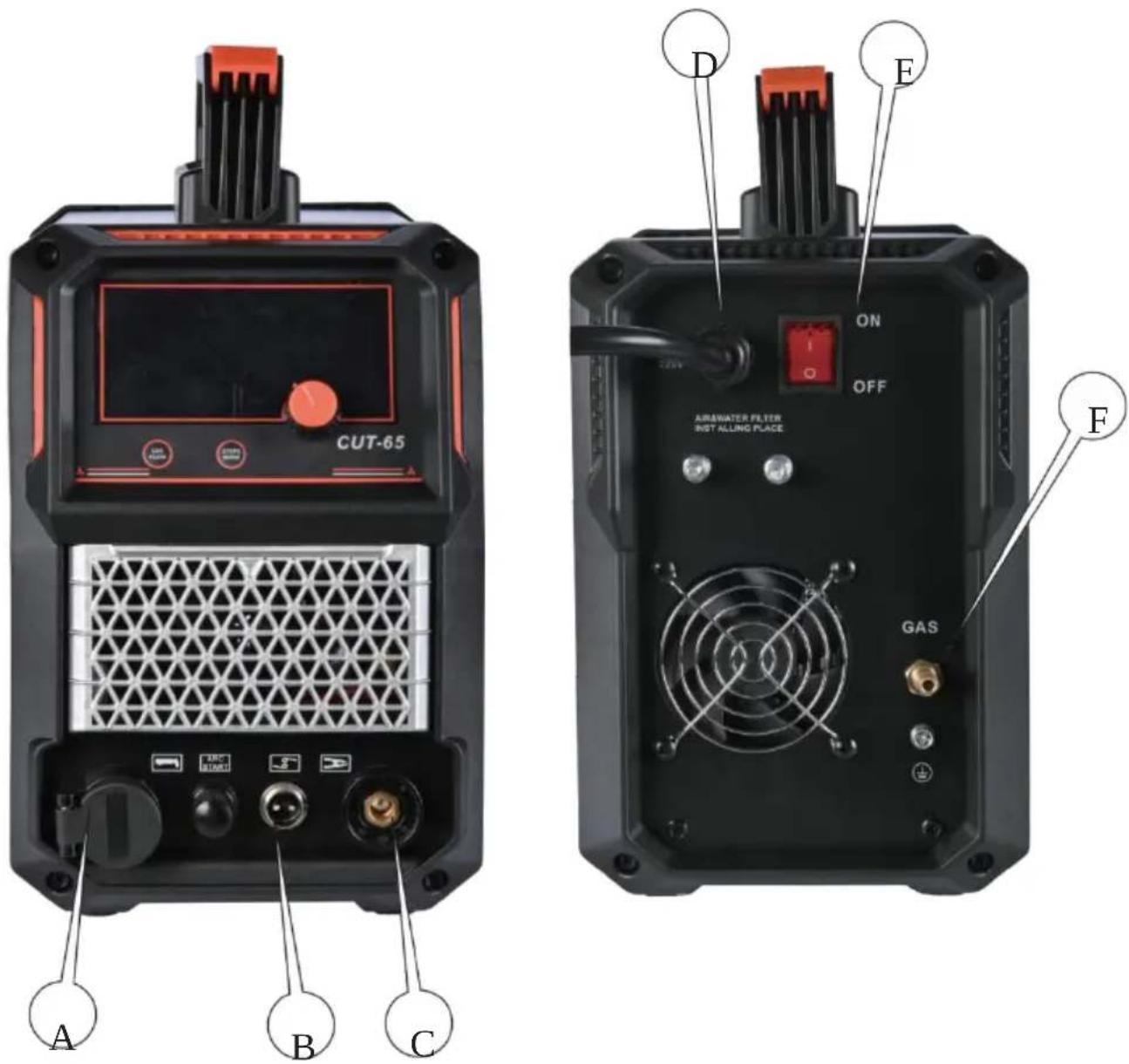

A: Osocze Latarka Port B : Latarka Spust Gniazdo

C: Grunt Zacisk Terminal D : Moc Wejście Kabel

MI: Wyłącznik zasilania F: Gaz Wpu

ść

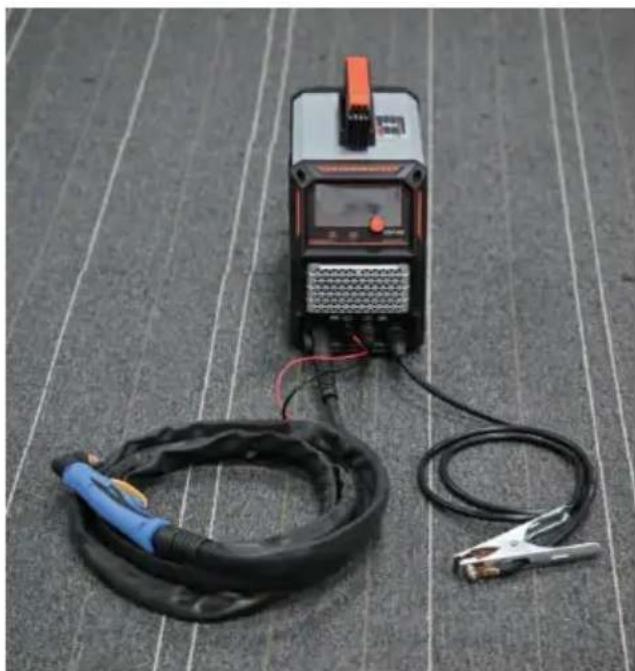

CIĘCIE POLACZENIE DIAGRAM

1. Włóż szybkozłącze grunt kabel do Terminal CUT wyjście NA ten maszyna I załącz grunt zacisk do przedmiot obrabiany.
2. Podłącz latarkę do maszyny gniazdo latarki, następnie podłącz latarka przełącznik kontrola kabel do gniazdo dwubolcowe maszyny.
3. Podłącz tył płyta powietrze wł. i do ten sprężony dopływ powietrza.
4. Naciśnij włącznik latarki, aby wejść w normalne cięcie.

Diagram połączenia regulatora ciśnienia powietrza. Właściwy zakres ciśnienia powietrza do cięcia to 95-99 PSI.

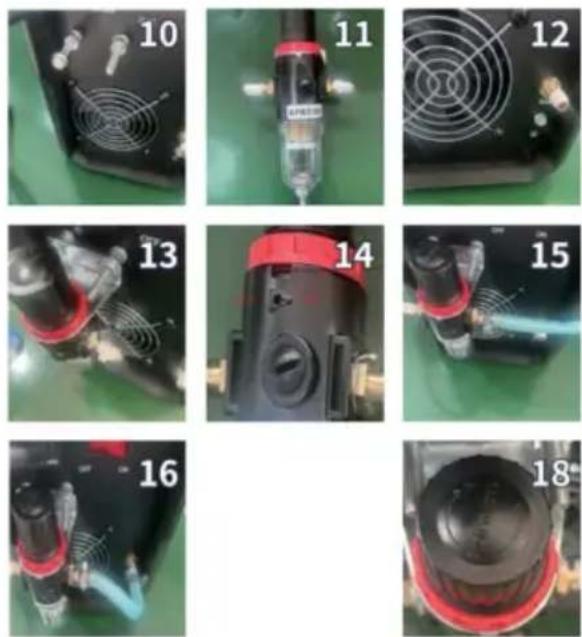

KROKI INSTALACJI ZAWORU REGULUJĄCEGO CIŚNIENIE POWIETRZA:

1. Zbierz wszystkie akcesoria zaworu regulującego ciśnienie z wnętrza maszyny. 2. Zlokalizuj zawór regulujący ciśnienie powietrza.
2. Usuń wtyczkę z wyjść zaworu regulującego ciśnienie.
3. Znajdź złącze powietrza.
4. Owiń złącze powietrza taśmą PTFE (taśmą uszczelniającą gwinty).
5. Przykręć złącze powietrza do portów wlotowych i wylotowych zaworu regulującego ciśnienie.
6. Zlokalizuj uchwyt montażowy do zaworu regulującego ciśnienie.

1. Podłącz wspornik do zaworu regulującego ciśnienie.

Znajdź mocowanie śruby na tylnej płycie maszyny.

1. Wyjmij dwie samoblokujące się nakrętki ze śruby.
2. Owiń oba złącza powietrza (Zdjęcie 11) i złącze powietrza na tylnej płycie maszyny (Zdjęcie 12) taśmą PTFE.
3. Zainstaluj zawór regulacyjny ciśnienia na tylnej płycie maszyny i dokręć go nakrętkami.
4. Zwróć uwagę na wskazówki wlotu i wylotu zaworu regulacyjnego ciśnienia.
5. Podłącz przewód powietrza do wylotu zaworu regulacyjnego ciśnienia i zabezpiecz go obejmą węża gumowego.
6. Podłącz drugi koniec przewodu powietrza do wlotu powietrza w maszynie i zabezpiecz go obejmą węża gumowego.
7. Pociągnij do góry i obróć górną pokrywę zaworu regulacyjnego ciśnienia, aby wyregulować ciśnienie powietrza.

PRZYGOTOWANIE DO SPAWANIA METODĄ ELEMENTOWĄ

1. Podłącz ten przewód zasilający do prawidłowo uziemionego gniazdka 220 V, 65 A.
2. Upewnij się, że elektroda lub „przyklejka” nie ma kontaktu z uziemionym przedmiotem obrabianym.
3. Przełącz wyłącznik zasilania do pozycji "WŁ.".

NIEBEZPIECZEŃSTWO

MOŻLIWOŚĆ PORAŻENIA PRĄDEM ELEKTRYCZNYM, PRZYCZYNA URAZÓW LUB ŚMIERCI!

Elektroda i obwód roboczy (lub uziemienie) są elektrycznie "gorące", gdy spawarka jest włączona. Nie dopuszczaj, aby te "gorące" części miały kontakt z gołą skórą lub mokrą odzieżą. Zawsze noś suchą, ochronną odzież, skórzane rękawice spawalnicze i ocieplane obuwie.

OSTRZEŻENIE

PROMIENIE ŁUKU MOGĄ SPOWODOWAĆ OPARZENIA!

Promienie łuku wytwarzają intensywne promieniowanie ultrafioletowe, które może oparzyć odsłoniętą skórę i spowodować uszkodzenie oczu. Używaj tarczy z odpowiednim filtrem (minimum #11), aby chronić się przed iskrami i promieniami łuku podczas spawania lub obserwowania otwartego łuku spawania (patrz normy bezpieczeństwa 49.1 i 87.1).

NIEBEZPIECZEŃSTWO

ISKRY SPAWALNICZE MOGĄ SPOWODOWAĆ POŻAR LUB WYBUCH!

Spawanie elektryczne wytwarza iskry, które mogą być wyrzucane na znaczne odległości z dużą prędkością, zapalając łatwopalne lub wybuchowe opary i materiały. Usuń wszystkie łatwopalne materiały w promieniu 35 stóp od obszaru spawania. Zawsze miej w pobliżu gaśnicę podczas spawania.

OSTRZEŻENIE

DYMY I GAZY SPAWALNICZE MOGĄ STANOWIĆ ZAGROŻENIE DLA ZDROWIA!

Opary i gazy uwalniane podczas spawania są niebezpieczne. Nie wdychać oparów wytwarzanych podczas spawania. Nosić zatwierdzony przez OSHA respirator podczas spawania. Zawsze pracuj w odpowiednio wentylowanym pomieszczeniu.

UWAGA

GORĄCY METAL I NARZĘDZIA MOGĄ SPOWODOWAĆ OPARZENIA!

Elektryczne spawanie nagrzewa metal i narzędzia do temperatur, które mogą spowodować poważne oparzenia! Używaj ochronnych rękawic odpornych na ciepło i odpowiedniej odzieży.

1. Podczas noszenia prawidłowo działającego, samościemniającego kasku spawalniczego, lekko przeciągnij końcówkę pręta spawalniczego wzdłuż powierzchni przedmiotu obrabianego, aby rozpocząć łuk.
2. Podawaj pręt spawalniczy do złącza przedmiotu obrabianego pod kątem 15 stopni.
3. Unieś pręt z przedmiotu obrabianego, gdy ścieg zostanie zakończony.
4. Wyłącz spawarkę.
5. Umieść elektrodę lub uchwyt elektrody na bezpiecznej, niepalnej powierzchni.

ROZWIĄZYWANIE PROBLEMÓW

PROBLEM	CAUSE	CORRECTION
contamination in weld bead	contaminated Electrode Rod	Upewnij się, że Elektrody są czysty I suchy zanim używać .
	contaminated Base Metal	czysty opierać metal dowolnego oleju , gruz , powłoki , lub wilgod Jeśli podstawa metal Jest zimno zwinięty stal upewnij się, że usuń wszelkie mlyn skala.

powłoki lub wilgoci.
