GEBRUIKSAANWIJZING CUT-65 Vevor
Let op: de productafbeelding is slechts ter referentie; de daadwerkelijke details zijn bepalend.
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het apparaat
in gebruik neemt. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderhevig aan het product dat u ontvangt. Neem contact met ons op als u vragen heeft.
Wij zullen u niet opnieuw informeren over technologische of software-updates van ons product.
dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
 | Waarschuwing - Aan verminderen de risico van blessure, gebruiker moeten instructies handmatig voorzichtig . |
 | Dit product is onderwerp naar de voorraad van Europese Richtlijn 2012/ 1 De symbol dat aangeeft een wheelie bi n gekruist door geeft aan dat de p vereist aparte weigeren verzameling in de Europese Unie . Dit geldt naar product en alles accessoires gemarkeerd met dit symbool. Producten gema als zodanig kunnen niet zijn weggegooid met normaal huishoudelijk afval, maar moet zijn genomen naar een verzameling punt voor recycling elektrisch En elektronische apparaten. |
 | Naleving is A EC-beveiliging certificering. |
De CUT-65 biedt een krachtige en efficiënte methode voor het plasmasnijden van koolstofstaal, roestvrij staal en andere geleidende metalen. Dankzij geavanceerde invertertechnologie levert hij nauwkeurige, schone
Snijdt op zowel dunne als dikke materialen met minimale slakken. Wanneer uitgerust met de optionele luchtcompressor (niet inbegrepen) en goede luchtfiltratie, zorgt de CUT-65 voor een soepele, hogesnelheidssnijprestatie.
mance voor industriële en werkplaatstoepassingen.
De nominale inschakelduur verwijst naar de hoeveelheid lastijd die binnen een bepaalde tijd kan worden bereikt. De CUT-65 heeft een inschakelduur van 60%. Het is het gemakkelijkst om uw lastijd in blokken van
10 minuten te bekijken, en de inschakelduur geeft een percentage van die 10 minuten aan. Bij het lassen met 65 A en een inschakelduur van 60%
kunt u binnen een blok van 10 minuten 6 minuten lassen, gevolgd door 4 minuten afkoelen voor de lasser. Als de inschakelduur wordt overschreden, schakelt de lasser automatisch uit, maar de ventilator blijft draaien om de oververhitte componenten te koelen. Wanneer een veilige temperatuur is bereikt, schakelt de lasser automatisch de lasuitgang weer in. Om de inschakelduur te verhogen, kunt u de ampère-uitgangsregeling lager zetten.
Binnenin zit een blok van 10 minuten lastijd dat je kunt gebruiken voor 6 minuten lassen, gevolgd door 4 minuten koeling voor de lasser. Als de werkcyclus wordt overschreden, schakelt de lasser automatisch uit, maar de ventilator blijft draaien om de oververhitte componenten te koelen. Wanneer een veilige temperatuur is bereikt, schakelt de lasser automatisch de lasuitgang weer in. Om de werkcyclus te verhogen, kun je de ampèrage-uitvoercontrole lager zetten.
Dit apparaat zendt een krachtige hoogspanning en extreme hitte uit, wat ernstige brandwonden, verminking, elektrische schokken en de dood kan veroorzaken. VEVOR is niet aansprakelijk voor gevolgen van opzettelijk of onbedoeld misbruik van dit product.
Dit apparaat zendt krachtige hoogspanning en extreme hitte uit, wat ernstige brandwonden, verminking, elektrische schokken en de dood kan veroorzaken. Wij zullen niet aansprakelijk worden gehouden voor de gevolgen van opzettelijk of onbedoeld misbruik van dit product.
De volgende uitleg is weergegeven in deze handleiding, op de etikettering en op alle andere informatie met betrekking tot dit product:
GEVAAR
GEVAAR geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
WAARSCHUWING
WAARSCHUWING geeft een gevaarlijke situatie aan die, als niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.
LET OP
LET OP, gebruikt met het veiligheidswaarschuwingssymbool, geeft een gevaarlijke situatie aan die, zo niet vermeden, zou kunnen leiden tot klein of matig letsel.
KENNISGEVING
KENNISGEVING wordt gebruikt om praktijken aan te pakken die niet gerelateerd zijn aan persoonlijk letsel.
▲ LEES DE INSTRUCTIES
Lees deze handleiding grondig en begrijp deze voordat u de lasser gebruikt. Bewaar deze voor toekomstige referentie.
GEVAAR ELEKTRISCHE SCHOK KAN DODELIJK ZIJN!
- Onjuist gebruik van een elektrische lasser kan een elektrische schok, letsel en de dood veroorzaken! Lees alle voorzorgsmaatregelen die in de lashandleiding worden beschreven om de kans op elektrische schok te verminderen. Koppel de lasser los van de stroomtoevoer voordat u de toorts, contactpunten monteert, demonteert of onderhoudt, en wanneer u deze niet gebruikt of spuitmonden verwijdert.
- Draag altijd droge, beschermende kleding en leren lashandschoenen en geïsoleerd schoeisel. Gebruik geschikte kleding gemaakt van duurzaam vlamvertragend materiaal om uw huid te beschermen.
- Als andere personen of huisdieren zich in het lasgebied bevinden, gebruik dan lasschermen om omstanders tegen vonken te beschermen.
- Bedien de lasser altijd in een schoon, droog en goed geventileerd gebied. Bedien de lasser niet in vochtige, natte, regenachtige of slecht geventileerde gebieden.
- De elektrode en het werkstuk (of aard)circuit zijn elektrisch "heet" wanneer de lasser aan staat. Raak deze "hete" onderdelen niet aan met uw blote huid of natte kleding. Isoleer uzelf van het lascircuit door gebruik te maken van isolerende matten om contact met het werkblad te voorkomen.
- Zorg ervoor dat het werkstuk op de juiste manier wordt ondersteund en geaard voordat u een elektrisch lasproces start.
- Sluit de aardklem altijd aan op het te lassen onderdeel en zo dicht mogelijk bij het lasgebied. Dit zorgt voor de minste weerstand en de beste las.
▲ GEVAAR LASSEN VONKEN KUNNEN EXPLOSIES VEROORZAKEN!
- Elektrisch lassen produceert vonken die aanzienlijke afstanden kunnen overbruggen en brandbare stoffen of explosieve dampen en materialen kunnen doen ontbranden.
- Gebruik de elektrische booglasmachine niet in gebieden waar ontvlambare of explosieve dampen aanwezig zijn. Gebruik het niet in de buurt van brandbare oppervlakken. Verwijder alle ontvlambare voorwerpen binnen 35 voet van het lasgebied.
ing gebied.
- Houd altijd een brandblusser in de buurt tijdens het lassen.
- Gebruik lasdekens om geverfde en/of brandbare oppervlakken te beschermen; rubberen tochtstrips, planken, motoren, enz.
- Zorg ervoor dat de voeding de juiste nominale bedrading heeft voor het stroomverbruik.
WAARSCHUWING ELEKTROMAGNETISCHE VELDEN KUNNEN EEN GEZONDHEIDSGEVAAR ZIJN!
Het elektromagnetische veld dat tijdens booglassen wordt gegenereerd, kan interfereren met verschillende elektrische en elektronische apparaten, zoals pacemakers. Iedereen die dergelijke apparaten gebruikt, moet vóór het uitvoeren van elektrische laswerkzaamheden hun arts raadplegen.
Blootstelling aan elektromagnetische velden tijdens het lassen kan andere gezondheidseffecten hebben die nog niet bekend zijn.
WAARSCHUWING BOOGSTRALING KAN BRANDWONDEN VEROORZAKEN!
- Boogstralen produceren intens ultraviolette straling die onbeschermde huid kan verbranden en oogschade kan veroorzaken. Gebruik een lashelm met het juiste filter (minimaal #11) om uw ogen te beschermen tegen vonken en boogstralen tijdens het lassen of bij het observeren van open booglassen (zie ANSI Z49.1 en Z87.1 voor veiligheidsnormen).
- Draag geschikte kleding gemaakt van duurzaam, vlamvertragend materiaal om uw huid te beschermen.
- Als andere personen of huisdieren zich in het lasgebied bevinden, gebruik dan lasschermen om omstanders te beschermen tegen vonken en boogstralen.
WAARSCHUWING: DAMPEN EN LASSGASSEN KUNNEN EEN GEZONDHEIDSGEVAAR VORMEN!
- Dampen en gassen die vrijkomen tijdens het lassen zijn gevaarlijk. Adem geen dampen in die tijdens het lassen worden geproduceerd. Draag een door OSHA goedgekeurde ademhalingsbescherming tijdens het lassen.
- Werk altijd in een goed geventileerde ruimte.
- Las nooit gecoate materialen, inclusief maar niet beperkt tot: cadmiumgeplateerd, gegalvaniseerd of op lood gebaseerde verven.
- Elektrisch lassen verwarmt metaal en gereedschappen tot temperaturen die ernstige brandwonden kunnen veroorzaken!
- Gebruik beschermende, hittebestendige handschoenen en kleding bij gebruik van Eastwood of andere lasapparatuur. Raak nooit gelaste werkstukken, toortspunten of mondstukken aan totdat ze volledig zijn afgekoeld.
- Slijpen en schuren kunnen metaalspaanders, stof, brokstukken en vonken met hoge snelheid wegslingeren. Draag een veiligheidsbril om oogletsel te voorkomen.
- Draag een door OSHA goedgekeurd ademhalingsapparaat tijdens het slijpen of schuren.
- Lees alle handleidingen die bij specifieke slijpmachines, schuurmachines of ander elektrisch gereedschap worden geleverd en die voor en na het lasproces worden gebruikt. Let op alle veiligheidswaarschuwingen voor elektrisch gereedschap.
BENODIGDE ARTIKELEN
Voordat je begint met behulp van de CUT-65, zorg ervoor dat je het volgende hebt:
· Een op de juiste manier geaarde 220V 65A circuitstroomonderbreker.
OPMERKING: de eenheid moet geaard zijn om goed en veilig te werken!
· Een schoon, veilig, goed verlicht, droog en goed geventileerd werkgebied.
· Een niet-ontvlambare, lange mouw shirt of lasjas
· Zware laslasten handschoenen
- Automatisch donker wordende lashelm om oogbescherming te bieden tijdens laswerkzaamheden. Opmerking: MOET een #11 lens of donkerder zijn.
- Toegewijde roestvrijstalen draadlasborstels voor elk materiaal dat moet worden geschuurd.
INHOUD
Verwijder alle items uit de doos. Vergelijk met de lijst hieronder om zeker te zijn dat de eenheid compleet is.

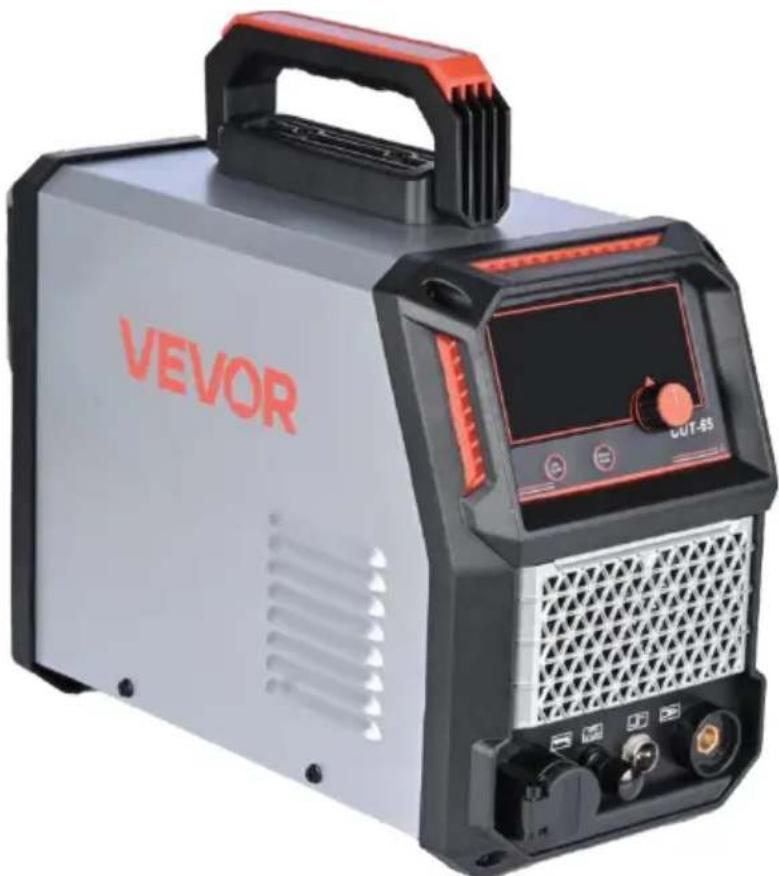

1. CUT-65 2. 2m 16 mm² aardklem 300A 1 set ×1 3. Luchtdrukregelaar ×1 4. Plasmasnijbrander AG-60 ×1 5. Transparante luchtslang 2m ×1 6. PTFE-tape (loodgieterstape) ×1 7. Slangklemmen ×4
Klik op de knop om de functie te selecteren. Deze is stabiel op het scherm, zoals thermische bescherming.
| lassen Modus | stroom (A) |
| 220V-1 |
| SNEE | 20-65 |
Thermische bescherming LED licht op wanneer de eenheid de maximale interne componenttemperatuur heeft bereikt. Dit gebeurt wanneer de werkcyclus is overschreden. De lasser zal automatisch uitschakelen, maar de ventilator zal blijven draaien om de oververhitte componenten te koelen. Wanneer een veilige temperatuur is bereikt, zal het beschermende circuit de lasser automatisch weer inschakelen.

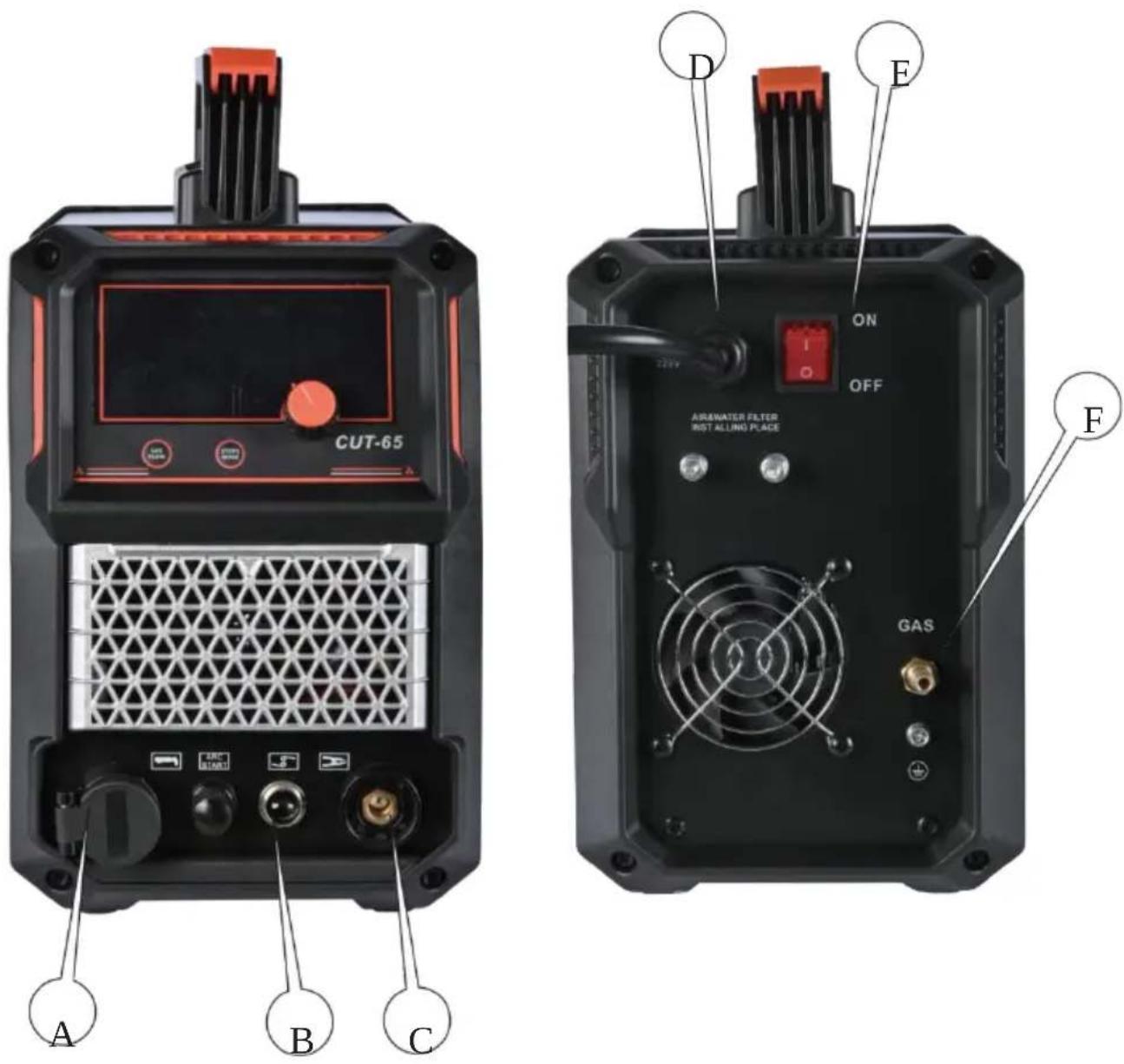

A: Plasmafakkelpoort B: Fakkel trekker stopcontact
C: Aardklem terminal D: Stroomingangskabel
E: Aan/uit-schakelaar F: Gas inlaten

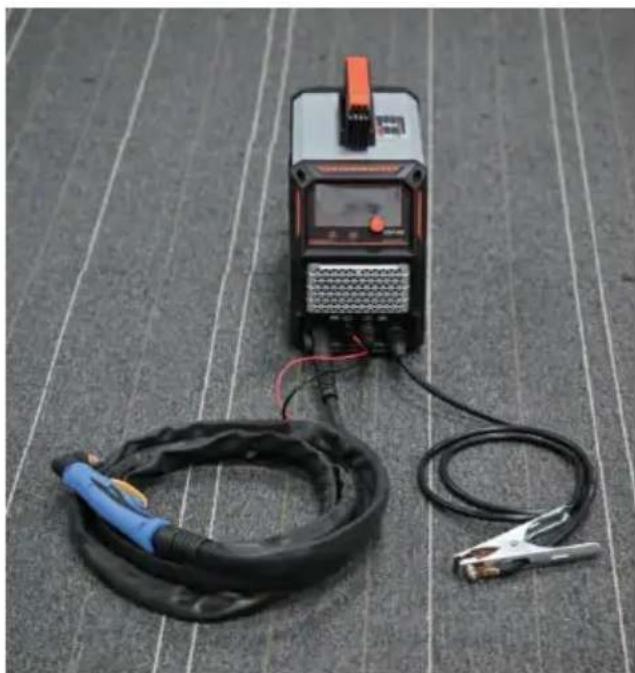

SNE VERBINDINGSDIAGRAM
- Plaats de snelkoppeling van de aardingskabel in de CUT-terminaluitgang op de machine en bevestig de aardklem aan het werkstuk.
- Sluit de toorts aan op de toortsaansluiting van de machine en sluit vervolgens de kabel van de toortsschakelaar aan op de 2-pins aansluiting van de machine.
- Sluit de luchtinlaat aan de achterkant van het paneel aan op de persluchttoevoer.
- Schakel de machine in en druk op de toortsschakelaar om de normale snijwerking te starten.
Aansluitschema luchtdrukregelaar. Het juiste snijlucht drukbereik is 95-99 PSI.

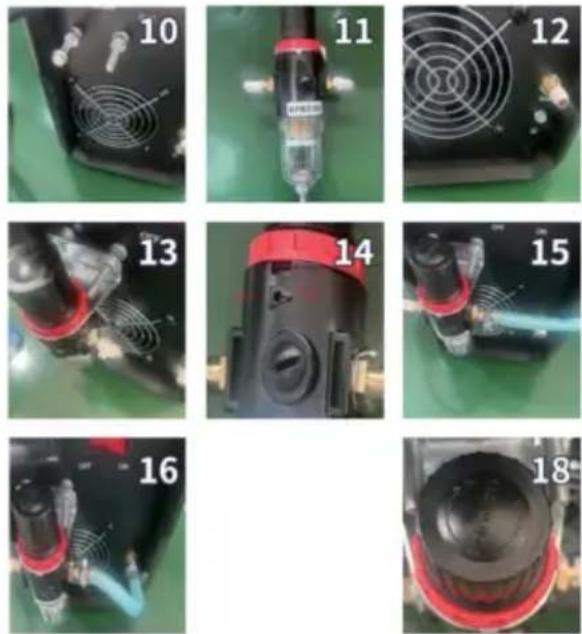

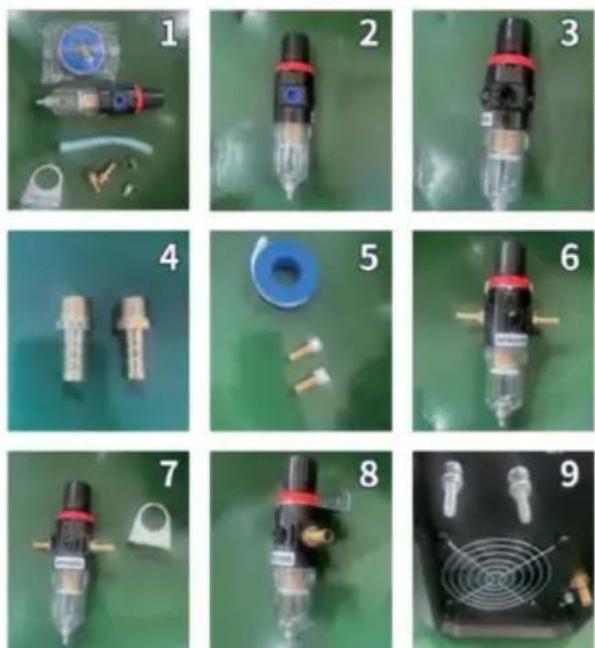

INSTALLATIESTAPPEN VOOR DE LUCHTDRUKREGELKLEP:
- Verzamel alle accessoires van de drukregelklep van binnenin de machine.
- Zoek het luchtdrukregelventiel.
- Verwijder de stekker uit de uitlaat van het drukregelventiel.
- Vind de luchtverbindingsstuk.
- Wikkel de luchtconnector met PTFE-plakband (schroefdraadafdichtingstape).
- Schroef de luchtconnector in de inlaat- en uitlaatpoorten van de drukregelaarklep.
- Zoek de montagebeugel voor de drukregelaarklep.
- Bevestig de beugel aan het drukregelventiel.
- Vind de bevestigingsbouten op het achterpaneel van de machine.
- Verwijder de twee zelfborgende moeren van de bouten.
- Wikkel zowel de luchtverbinder (Foto 11) als de luchtconnector op het achterpaneel van de machine (Foto 12) in met PTFE-tape.
13. Installeer de drukregelaarklep op de achterkant van het paneel van de machine en span deze aan met moeren.
- Let op de inlaat- en uitlaatrichting van de drukregelaarklep.
- Sluit de luchtslang aan op de uitlaat van de drukregelklep en zet deze vast met een slangklem.
- Bevestig het andere uiteinde van de luchtslang op de luchtingang aan de achterkant van het paneel van de machine en zet het vast met een slangklem.
18. Trek omhoog en draai de bovenkant van de drukregelklep om de luchtdruk aan te passen.
VOORBEREIDING VOOR HET LASSEN MET ELEKTRODEN ("STICK")
1. Steek de stekker in een goed geaard stopcontact, 1 fase 220V, 65A stroomonderbreker. 2. Zorg ervoor dat de elektrode of "stick" geen contact maakt met het geaarde werkstuk. 3. Schakel de aan/uit-schakelaar naar "AAN".
GEVAAR
ELEKTRISCHE SCHOK KAN LETSEL OF DOOD VEROORZAKEN!
De elektrode en het werkstuk (of aardkabel) zijn elektrisch "heet" wanneer de lasser is ingeschakeld. Laat deze "hete" onderdelen niet in contact komen met uw blote huid of natte kleding. Draag altijd droge, beschermende kleding en leren lashandschoenen met geïsoleerd schoeisel.
WAARSCHUWING
BOOGSTRALING KAN BRANDWONDEN VEROORZAKEN!
Boogstralen produceren intense ultraviolette straling die brandwonden aan onbeschermde huid kan veroorzaken en oogschade kan opleveren. Gebruik een lashelm met het juiste filter (minimaal #11) om uw ogen te beschermen tegen de stralen van de boog bij het lassen of bij het observeren van open booglassen (zie ANSI Z49.1 en Z87.1 voor veiligheidsnormen).
GEVAAR
LASSEN VONKEN KUNNEN VUUR OF EXPLOSIE VEROORZAKEN!
Elektrisch lassen produceert vonken die aanzienlijke afstanden kunnen afleggen met hoge snelheid en ontvlambare of explosieve dampen en materialen kunnen ontsteken. Verwijder alle brandbare materialen binnen 35 voet van het lasgebied. Zorg dat u altijd een brandblusser in de buurt hebt tijdens het lassen.
WAARSCHUWING
Dampen en gassen die vrijkomen bij het lassen zijn gevaarlijk. Adem geen dampen in die door het lassen worden geproduceerd. Draag een door OSHA goedgekeurd ademhalingsmasker tijdens het lassen. Werk altijd in een goed geventileerde ruimte.
LET OP
HEET METAAL EN HULPMIDDELEN ZULLEN BRANDEN!
Elektrisch lassen verwarmt metaal en hulpmiddelen tot temperaturen die ernstige brandwonden kunnen veroorzaken! Gebruik beschermende, hittebestendige handschoenen en kleding.
- Terwijl u een goed functionerende automatisch verduisterende lashelm draagt, sleept u de punt van de lasstaaf lichtjes langs het werkstukoppervlak om een boog te starten.
- Voer de lasstaaf in de lasnaad onder een hoek van 15 graden.
- Til de staaf van het werkstuk wanneer de lasrups is voltooid.
- Zet de schakelaar van het lasapparaat uit.
- Plaats de elektrode of "stok"-houder op een veilig, niet-ontvlambaar oppervlak.
PROBLEEMOPLOSSING
| PROBLEM | CAUSE | CORRECTION |
| contamination in weld bead | contaminated Electrode Rod | Zorg ervoor dat Elektroden zijn schoon En droog voor gebruik . |
| contaminated Base Metal | schoon baseren metaal van welke olie dan ook , brokstukken , coatings , of v o c h t . Als basis metaal is koud gerold staal ervoor dat verwijder alle molen schaal. |
|
| poor weld Appearance | Incorrect positioning | The angle of the electrode should be at 45 ° and drug away weld arc. Failing to do so may cause poor weld appearance. |
| weld Bead is cracking | Too much heat in materia | Reduce heat & allow more time between passes. |
| Base Metal is absorbing tc much heat | preheat base metal (consult welding codes for requirement) |
| Incorrect Filler wii | use correct filler wire type & diameter for the joint being we |
| Material is warping | Insufficient clamping | clamp work piece tightly & weld while cIA are in place. |
| Insufficient Tack weld | Add more tack welds until rigidity and stiffness is developed. |
| Too Much Heat in Mater | To reduce heat it is best to spread the welding out around the This can be done by using stitch welding techniques , alternatir sides , and/or taking your time and allowing the pieces to cool between passes. |
| porosity in weld bead | contaminated Electrode Rod | Make sure that Electrodes are clean and dry before |
| contaminated base metal | clean base metal making sure to remove any oil , debris , c or moisture. |
| Difficulty starting Arc | Incomplete circuit | check Ground connection. Make sure that the ground is on a fr cleaned surface and close to the welding area. It is suggested weld toward the ground connectio |
| Amperage Too Low | Based on the material welding & size/material of the electr pick an appropriate amperage to perform the desired weld. |
| contaminated Base Metal | clean base metal of any oil , debris, coatings , or moisture. metal is cold rolled steel make sure to remove any mill scal |
| Arc wander | Electrode too far from weldin surface | Verplaats de elektrode zodat Het is contact opnemen met de lassen plas En voer hengel in de plas als nodig. |
| Difficulty Holding Arc | Amperage te Laag | Based on the material welding and size/material of the electrode, pick an appropriate amperage to perform the desired weld. |
| Electrode too far from weldin surface | Verplaats elektrode zodat Het neemt contact op de las plas En voer hengel in de plas als nodig. |
| Incomplete circuit | Controleer de grond verbinding. Maken zeker dat de grond is op een vers schoongemaakt oppervlak en dichtbij het lassen gebied. Het is voorgesteld om |
| contaminated Electrode Rod | las naar de grond verbinding. Maken zeker dat Elektroden zijn schoon En droog voor |
| contaminated Base Metal | gebruik, schoon baseren metaal van welke olie dan ook |
brokstukken, coatings, of vocht.

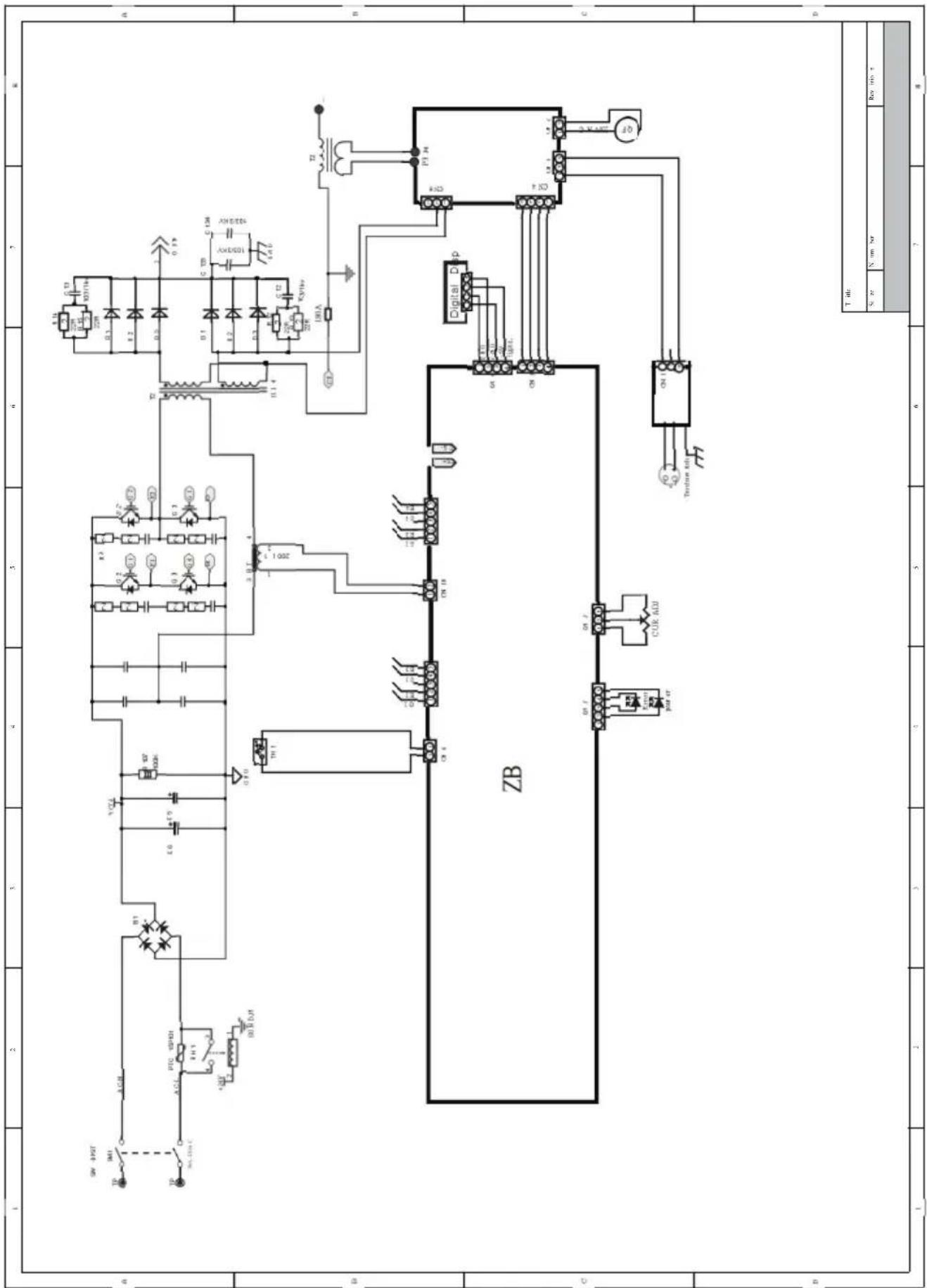

Adres: Danya Industrieel Park, Zeguo-stad, WENLING Zhejiang 317523
Geïmporteerd naar AUS: SIHAO PTY BV. 1 ROKEVA
STRAATHOUT NSW 2122 Australië
YH CONSULTING BEPERKT. C/OYH Consulting
Beperkt Kantoor 147, Centurion Huis, Londen
Weg, Staines-upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Voornaamst.
VEVOR
