Der CUT-65 bietet eine leistungsstarke und effiziente Methode für das Luft-Plasmaschneiden von Kohlenstoffstahl, Edelstahl und anderen leitfähigen Metallen. Durch die Nutzung fortschrittlicher Wechselrichtertechnologie liefert es präzise, saubere Schnitte sowohl bei dünnen als auch bei dicken Materialien mit minimaler Schlacke. Wenn es mit dem optionalen Luftkompressor (nicht enthalten) und der richtigen Luftfilterung ausgestattet ist, sorgt der CUT-65 für eine reibungslose, schnelle Schneidleistung.
 | Warnung - Zu reduzieren Die Risiko von Verletzung, Benutzer muss lese Anweisungen Handbuch sorgfältig. |
 | Das Produkt Ist Thema Zu Die Bestimmung von europäisch Richtlinie 2012. DerSymbol zeigt ein Wheelie bin gekreuzt durch zeigt an, dass Die Produkt separate verweigern Sammlung In Die europäisch Union. Das gilt Zu Die Produkt und alle Zubehör markiert mit diesem Symbol. Produkte, die mit a solche Mai nicht seinverworfen mit Normal Hausmüll, aber muss Sei genommen zu einer Sam Punkt für Recycling elektrisch Und Elektronik Geräte. |
 | Einhaltung Ist A EG-Sicherheit Zertifizierung. |
Der CUT-65 bietet eine leistungsstarke und effiziente Methode zum Luft-Plasmaschneiden von Kohlenstoffstahl, Edelstahl und anderen leitfähigen Metallen. Durch die Nutzung fortschrittlicher Wechselrichtertechnologie liefert er präzise, saubere
schneidet sowohl dünne als auch dicke Materialien mit geringer Schlacke. Wenn mit dem optionalen Luftkompressor (nicht enthalten) ausgestattet und durch die richtige Luftfilterung sorgt der CUT- für eine reibungslose, schnelle Schneidleistung.
Leistung für den Industrie- und Werkstatteinsatz.
SPEZIFIKATIONEN
| output current Range: | Input current | Input voltage | Rated Duty cycle | Maximum CuttingThickness | Air pressu |
| CUT 65A | 220V I1 max 32A220V I1 off 24.9A | 220V I | CUT 20%@ 65A | 20mm 1-99PS1 | |
ARBEITSZYKLUS
Der bewertete Pflichtzyklus bezieht sich auf die Menge an Schweißen, die innerhalb einer bestimmten Zeit erledigt werden kann. Der CUT-65 hat einen Arbeitszyklus von 60% bei der Nennleistung. Es ist am einfachsten, die Schweißzeit in Blöcken von
10 Minuten zu betrachten, und der Pflichtzyklus ist ein Prozentsatz dieser 10 Minuten. Wenn der Arbeitszyklus 60% beträgt, können Sie innerhalb eines 10-Minuten-Blocks 6 Minuten lang schweißen, mit 4 Minuten Kühlung für das Schweißgerät. Wenn der Arbeitszyklus überschritten wird, schaltet sich das Schweißgerät automatisch
ab, aber der Lüfter läuft weiter, um die überhitzten Komponenten zu kühlen. Wenn eine sichere Temperatur erreicht ist, schaltet sich das Schweißgerät automatisch wieder ein und der
Schweißausgang wird wieder aktiviert. Um den Arbeitszyklus zu erhöhen, können Sie die Stromstärke (Ausgangsleistung) reduzieren.
Schweißausgang wieder eingeschaltet. Um den Arbeitszyklus zu erhöhen, drehen Sie die Stromstärke-Ausgabesteuerung herunter.
Das Gerät erzeugt einen starken Strom, hohe Spannung und extreme Hitze, die schwere Verbrennungen, Verstümmelung, elektrischen Schlag und Tod verursachen können. VEVOR haftet nicht für Folgen, die auf absichtlichen oder unbeabsichtigten Missbrauch dieses Produkts zurückzuführen sind.
Das Gerät emittiert eine leistungsstarke Hochspannung und extreme Hitze, die schwere Verbrennungen, Zerstückelung, elektrischen Schlag und Tod verursachen können. VEVOR haftet nicht für Folgen, die auf absichtlichen oder unbeabsichtigten Missbrauch dieses Produkts zurückzuführen sind.
Die folgenden Erklärungen erscheinen im Handbuch, auf dem Etikett und in allen anderen Informationen, die mit diesem Produkt bereitgestellt werden:
GEFAHR
GEFAHR zeigt eine gefährliche Situation an, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Verletzung führt.
GEFAHR zeigt eine gefährliche Situation an, die, wenn nicht vermieden, zu Tod oder schwerer Verletzung führt.
WARNUNG zeigt eine gefährliche Situation an, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Verletzung führen kann.
VORSICHT
VORSICHT, wenn mit dem Sicherheitswarnsymbol verwendet, zeigt eine gefährliche Situation an, die, wenn sie nicht vermieden wird, zu geringfügiger oder mittelschwerer Verletzung führen kann.
VORSICHT | Bei Verwendung mit dem Sicherheitswarnsymbol weist es auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu einer geringfügigen oder mittelschweren Verletzung führen kann.
NOTICE
NICHT BEACHTET: Wird verwendet, um Praktiken zu kennzeichnen, die nicht mit persönlichen Verletzungen in Zusammenhang stehen.
⚠️ ANWEISUNGEN LESEN!
Lesen und verstehen Sie das Handbuch gründlich, bevor Sie das Schweißgerät verwenden. Bewahren Sie es für zukünftige Referenz auf.
GEFAHR ELEKTRISCHER SCHLAG KANN TÖDLICH SEIN!
- Unsachgemäße Verwendung eines elektrischen Schweißgeräts kann einen Stromschlag, Verletzungen und Tod verursachen! Lesen Sie alle Vorsichtsmaßnahmen im Schweißerhandbuch, um die Möglichkeit eines elektrischen Schlags zu verringern.
- Trennen Sie das Schweißgerät von der Stromversorgung, bevor Sie den Brenner, die Kontaktspitze und die Düse montieren, demontieren oder warten, oder wenn Sie Schlacke abklopfen oder Düsen entfernen.
- Tragen Sie stets trockene Schutzkleidung, Leder-Schweißhandschuhe und isoliertes Schuhwerk. Verwenden Sie geeignete Kleidung aus strapazierfähigem, flammhemmendem Material, um Ihre Haut zu schützen.
- Wenn sich andere Personen oder Haustiere im Schweißbereich befinden, verwenden Sie Schweißschutzschirme, um Umstehende vor Funken zu schützen.
- Betreiben Sie das Schweißgerät stets in einem sauberen, trockenen, gut belüfteten Bereich. Arbeiten Sie nicht mit dem Schweißgerät in beengten, nassen, regnerischen oder schlecht belüfteten Bereichen.
- Die Elektrode und der Arbeits- (oder Erdungs-) Stromkreis sind elektrisch "heiß", wenn das Schweißgerät eingeschaltet ist. Lassen Sie diese "heißen" Teile nicht mit Ihrer nackten Haut oder nasser Kleidung in Kontakt kommen. Isolieren Sie sich vom Schweißstromkreis mit Isoliermatten, um den Kontakt mit der Arbeitsfläche zu verhindern. Stellen Sie sicher, dass das Werkstück richtig gestützt und geerdet ist, bevor Sie einen elektrischen Schweißvorgang beginnen.
- Befestigen Sie die Erdungsklemme stets am Werkstück und so nah wie möglich am Schweißbereich. Dies bietet den geringsten Widerstand und die beste Schweißnaht.
GEFAHR SCHWEISSFUNKEN KÖNNEN FEUER ODER EXPLOSION VERURSACHEN!
- Elektroschweißen erzeugt Funken, die über erhebliche Entfernungen fliegen können und brennbare oder explosive Dämpfe und Materialien entzünden können.
- Betreiben Sie das Lichtbogenschweißgerät nicht in Bereichen, in denen brennbare oder explosive Dämpfe vorhanden sind. Verwenden Sie es nicht in der Nähe von brennbaren Oberflächen. Entfernen Sie alle brennbaren Gegenstände innerhalb von 35 Fuß (ca. 10,7 m) vom Schweißbereich.
- Halten Sie stets einen Feuerlöscher in der Nähe bereit, wenn Sie schweißen.
- Verwenden Sie Schweißdecken, um lackierte und/oder brennbare Oberflächen zu schützen; Gummi-Dichtungsstreifen, Bretter, Motoren usw.
- Stellen Sie sicher, dass die Stromversorgung richtig dimensioniert ist, um die Leistung zu handhaben.
⚠ WARNUNG: ELEKTROMAGNETISCHE FELDER KÖNNEN EINE GESUNDHEITSGEFAHR DARSTELLEN!
- Das elektromagnetische Feld, das beim Lichtbogenschweißen erzeugt wird, kann verschiedene elektrische und elektronische Geräte wie Herzschrittmacher stören. Personen mit solchen Geräten sollten vor der Durchführung von Elektroschweißarbeiten ihren Arzt konsultieren.
Die Exposition gegenüber elektromagnetischen Feldern beim Schweißen kann andere gesundheitliche Auswirkungen haben, die nicht bekannt sind.
WARNUNG: LICHTBOGENSTRAHLEN KÖNNEN VERBRENNUNGEN VERURSACHEN!
- Lichtbogenstrahlen erzeugen intensive ultraviolette Strahlung, die bei direkter Einwirkung die Haut verbrennen und Augenschäden verursachen kann. Verwenden Sie einen Schutzschild mit dem richtigen Filter (mindestens #11), um Ihre Augen vor Funken und den Strahlen des Lichtbogens zu schützen, wenn Sie schweißen oder offenes Lichtbogenschweißen beobachten (siehe ANSI Z49.1 und Z87.1 für Sicherheitsnormen).
- Verwenden Sie geeignete Kleidung aus strapazierfähigem, flammhemmendem Material, um Ihre Haut zu schützen.
- Wenn sich andere Personen oder Haustiere im Schweißbereich aufhalten, verwenden Sie Schweißschirme, um Umstehende vor Funken und Lichtbogenstrahlen zu schützen.
WARNUNG: RAUCH UND SCHWEISSGASE KÖNNEN EINE GESUNDHEITSGEFAHR DARSTELLEN!
- Dämpfe und Gase, die beim Schweißen freigesetzt werden, sind gefährlich. Atmen Sie keine Dämpfe ein, die durch den Schweißvorgang entstehen. Tragen Sie beim Schweißen eine von OSHA zugelassene Atemschutzmaske.
- Arbeiten Sie immer in einem gut belüfteten Bereich.
- Schweißen Sie niemals beschichtete Materialien, einschließlich, aber nicht beschränkt auf: cadmiumbeschichtete, verzinkte oder bleibasierte Farben.
- Elektroschweißen erhitzt Metall und Werkzeuge auf Temperaturen, die schwere Verbrennungen verursachen können!
- Verwenden Sie Schutzkleidung, hitzebeständige Handschuhe und Kleidung, wenn Sie mit Eastwood oder anderer Schweißausrüstung arbeiten. Berühren Sie niemals geschweißte Arbeitsflächen, Brennerspitzen oder Düsen, bis sie vollständig abgekühlt sind.
- Schleifen und Schmirgeln können Metallspäne, Staub, Trümmer und Funken mit hoher Geschwindigkeit auswerfen. Zum Schutz der Augen zugelassene Schutzbrille und Verletzungsschutzkleidung tragen.
- Tragen Sie ein von OSHA zugelassenes Atemschutzgerät beim Schleifen oder Schmirgeln.
- Lesen Sie alle Handbücher, die mit den spezifischen Schleifmaschinen, Schleifgeräten oder anderen Elektrowerkzeugen geliefert werden, die vor und nach dem Schweißvorgang verwendet werden. Seien Sie sich aller Sicherheitswarnungen für Elektrowerkzeuge bewusst.
ERFORDERLICHE ARTIKEL
Bevor Sie mit dem GRT-65 beginnen, stellen Sie sicher, dass Sie Folgendes haben:
· Einen richtig geerdeten 220-V-65-A-Stromkreis mit Leistungsschalter.
HINWEIS: Das Gerät muss ordnungsgemäß und sicher geerdet sein!
· Einen sauberen, sicheren, gut beleuchteten, trockenen und gut belüfteten Arbeitsbereich.
· Ein nicht brennbares Hemd mit langen Ärmeln oder eine Schweißjacke.
- Schwere Schweißhandschuhe
- Automatisch verdunkelnder Schweißhelm zum Schutz der Augen während Schweißarbeiten. Hinweis: Muss eine Stärke von #11 oder dunkler haben. · Eine separate Edelstahl-Drahtbürste für jedes zu schweißende Material.
INHALT

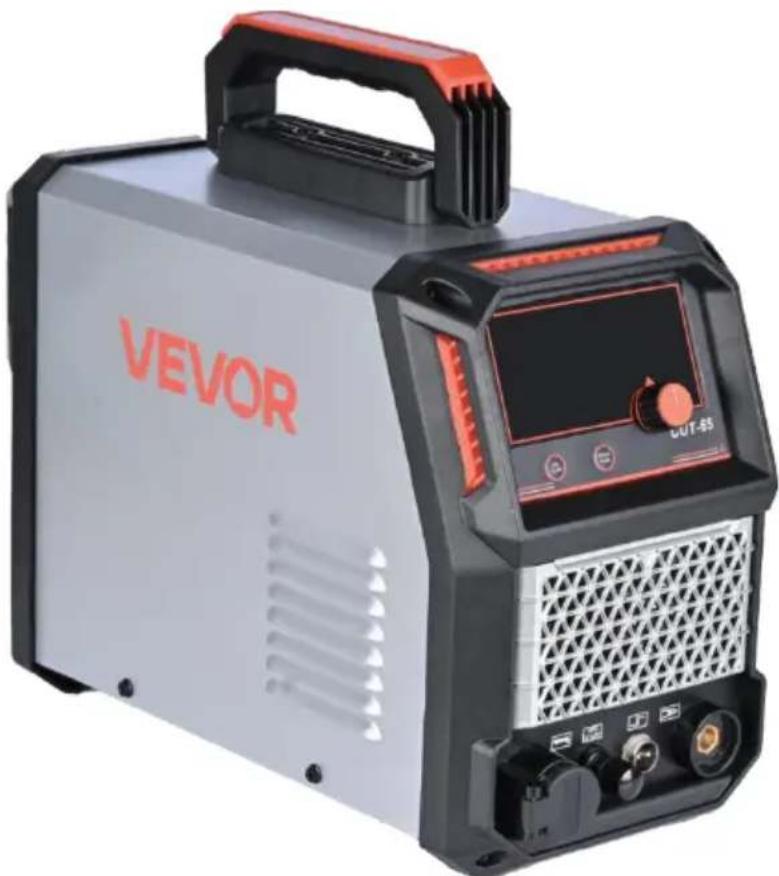

Alle Artikel aus der Kiste entfernen. Mit der untenstehenden Liste vergleichen, um sicherzustellen, dass die Einheit vollständig ist.
1. CUT-65 3. Luftdruckregler ×1 4. Plasmaschneidbrenner AG-60 ×1 5. Transparenter Luftschlauch 2 m ×1 6. PTFE-Band (Klempnerband) ×1 7. Schlauchschellen ×4
2,2 m 16 mm² Erdungsklemme 300 A 1 Satz ×1
A: Luftdruckanzeige B: Vorfluss / Nachfluss
C: 2T / 4T D: Encoder-Knopf
E: Eingangsspannungsanzeige F: Strom (A) Anzeige
Klicken Sie auf das, um die gewünschte Funktion auszuwählen. Sei stetig an im Bildschirm Alarm wie als thermische Schutzeinrichtung
| Schweißen Modus | Strom (A) |
| 220V-1 |
| SCHNEIDEN | 20-65 |
Thermische Schutz-LED leuchtet, wenn die Einheit die maximale interne Bauteiltemperatur erreicht hat. Das tritt auf, wenn der Arbeitszyklus überschritten wurde.
Der Schweißer wird automatisch abgeschaltet, jedoch läuft der Lüfter weiter, um die überhitzten Komponenten zu kühlen. Wenn eine sichere Temperatur erreicht ist, schaltet die Schutzschaltung den Schweißausgang automatisch wieder ein.

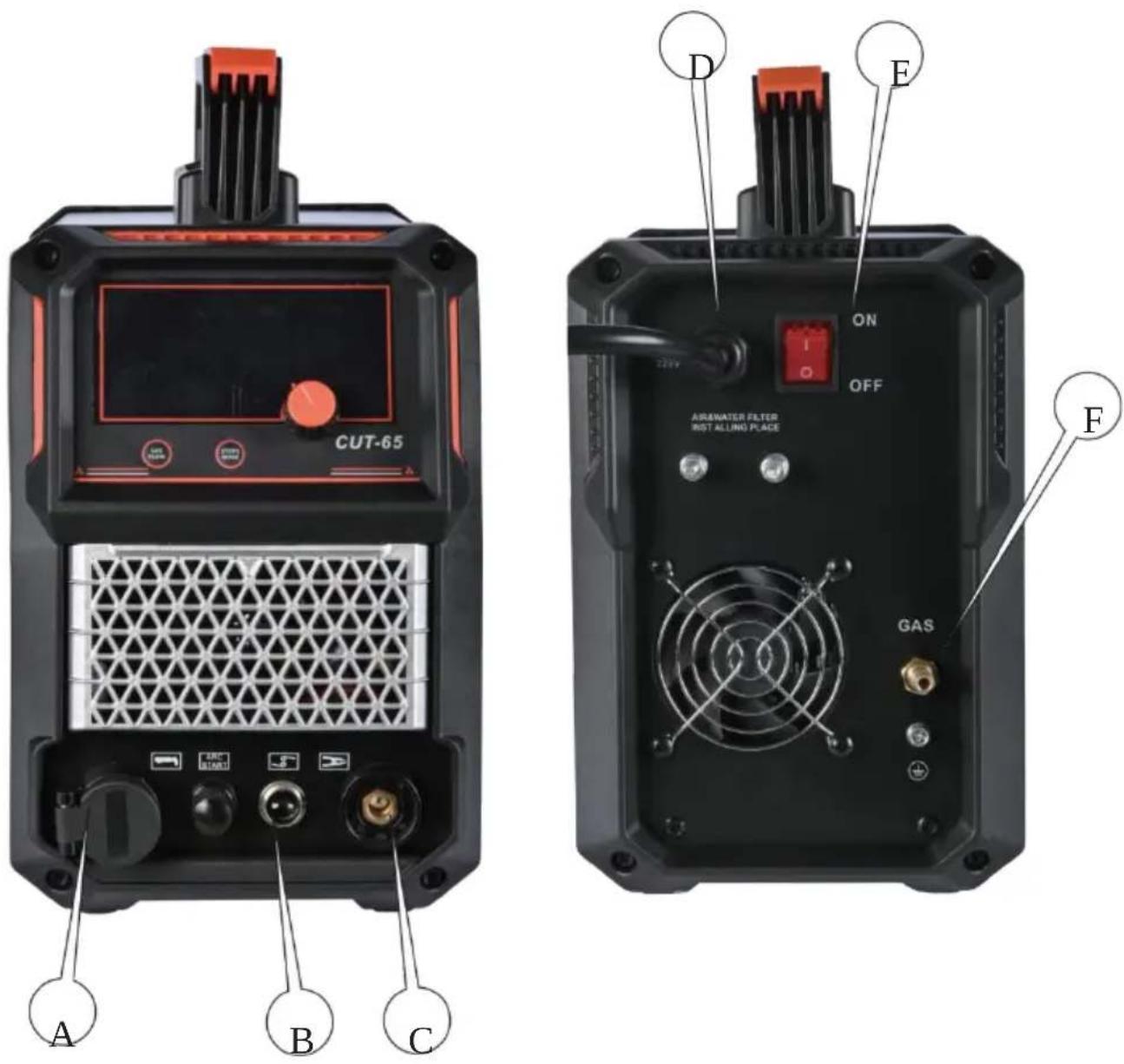

A: Plasma-Fackel-Anschluss B: Fackel-Auslösebuchse
C: Masseklemmenanschluss D: Netzeingangskabel
E: Netzschalter F: Gas-Einlass

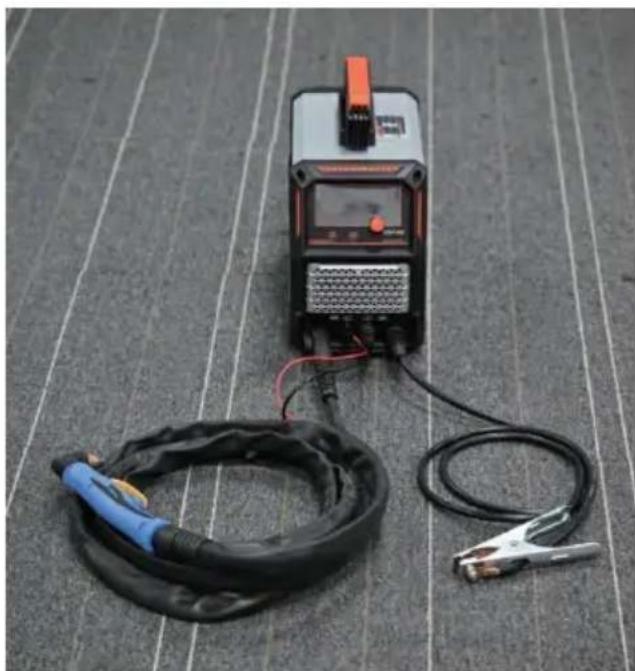

SCHNEIDVERBINDUNGSDIAGRAMM
- Führen Sie das Schnellanschluss-Erdungskabel in den CUT-Ausgangsanschluss der Maschine ein und befestigen Sie die Masseklemme am Werkstück.
- Schließen Sie die Taschenlampe an die Maschinen-Brennerfassung an, dann stecken Sie das Kabel des Fackelschalters in die 2-polige Buchse der Maschine.
- Verbinden Sie den Lufteinlass an der Rückseite des Bedienfelds mit der Druckluftversorgung.
- Schalten Sie die Maschine ein und drücken Sie den Taschenlampenschalter, um in den normalen Schneidbetrieb zu gelangen.
Anschlussdiagramm des Luftdruckreglers. Der richtige Schneidluftdruck-Sicherheitsbereich liegt bei 95–99 PSI.

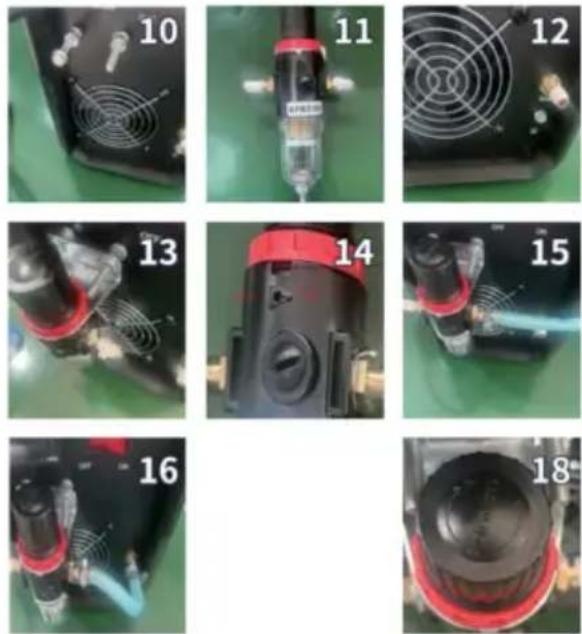

INSTALLATIONSSCHRITTE FÜR DAS LUFTDRUCKREGLERVENTIL:
- Sammeln Sie das gesamte Zubehör des Druckregelventils aus der Maschine.
- Suchen Sie das Luftdruckreglerventil.
- Entfernen Sie die Stecker aus dem Auslass des Druckregelventils.
- Finden Sie den Luftanschluss. 5. Wickeln Sie den Luftstecker mit PTFE-Band (Gewindedichtband) ein.
- Schrauben Sie den Luftanschluss in die Einlass- und Auslassöffnungen des Druckregelventils.
- Suchen Sie die Montagehalterung für das Druckregelventil.
8. Befestigen Sie die Halterung am Druckregelventil.
- Finden Sie die Laschenbolzen an der Rückwand der Maschine.
- Entfernen Sie die beiden selbstsichernden Muttern von den Schrauben.
- Umwickeln Sie sowohl den Luftverbinder (Bild 11) als auch den Luftanschluss an der Rückwand der Maschine (Bild 12) mit PTFE-Band.
- Installieren Sie das Druckregelventil an der Rückwand der Maschine und ziehen Sie es mit Muttern fest.
- Achten Sie auf die Einlass- und Auslassrichtung des Druckregelventils.
- Verbinden Sie den Luftschlauch mit dem Auslass des Druckregelventils und sichern Sie ihn mit einer Schlauchklemme.
- Befestigen Sie das andere Ende des Luftschlauchs am Lufteinlass an der Rückseite der Maschine und sichern Sie es mit einer Schlauchklemme.
18. Ziehen Sie die obere Abdeckung des Druckregelventils hoch und drehen Sie sie, um den Luftdruck anzupassen.
VORBEREITUNG ZUM STUMPFSCHWEISSEN
- Stecken Sie das Netzkabel in einen ordnungsgemäß geerdeten, einphasigen 220-V-Stromkreis mit Leistungsschalter.
- Stellen Sie sicher, dass die Elektrode oder der "Stab" keinen Kontakt mit dem geerdeten Werkstück hat.
- Schalten Sie den Netzschalter auf "EIN".
GEFAHR
STROMSCHLAG KANN VERLETZUNG ODER TOD VERURSACHEN!
Die Elektrode und der Arbeits- (oder Erd-) Stromkreis sind elektrisch "heiß", wenn das Schweißgerät eingeschaltet ist. Lassen Sie diese "heißen" Teile nicht mit Ihrer nackten Haut oder nasser Kleidung in Kontakt kommen. Tragen Sie stets trockene Schutzkleidung, Leder-Schweißhandschuhe und isoliertes Schuhwerk.
WARNUNG
LICHTBOGENSTRAHLUNG KANN VERBRENNUNGEN VERURSACHEN!
Lichtbogenstrahlung erzeugt intensive ultraviolette Strahlung, die exponierte Haut verbrennen und Augenschäden verursachen kann. Verwenden Sie einen Schutzschild mit dem richtigen Filter (mindestens #11), um Ihre Augen vor Funken und den Strahlen des Lichtbogens zu schützen, wenn Sie schweißen oder offenes Lichtbogenschweißen beobachten (siehe ANSI Z49.1 und Z87.1 für Sicherheitsnormen).
GEFAHR
SCHWEISSFUNKEN KÖNNEN FEUER ODER EXPLOSION VERURSACHEN!
Beim Elektroschweißen entstehen Funken, die über erhebliche Entfernungen mit hoher Geschwindigkeit fliegen und entzündliche oder explosive Dämpfe und Materialien entzünden können. Entfernen Sie alle brennbaren Gegenstände innerhalb von 35 Fuß (ca. 10,7 Meter) von der Schweißstelle. Halten Sie immer einen Feuerlöscher in der Nähe des Schweißgeräts bereit.
WARNUNG
RAUCH UND SCHWEISSGASE KÖNNEN EINE GEFAHR FÜR DIE GESUNDHEIT DARSTELLEN!
Dämpfe und Gase, die beim Schweißen freigesetzt werden, sind gefährlich. Atmen Sie keine Dämpfe ein, die beim Schweißbetrieb entstehen. Tragen Sie beim Schweißen eine von OSHA geprüfte Atemschutzmaske. Arbeiten Sie immer in einem gut belüfteten Bereich.
VORSICHT
HEISSES METALL UND WERKZEUGE KÖNNEN VERBRENNUNGEN VERURSACHEN!
Elektrisches Schweißen erhitzt Metall und Werkzeuge auf Temperaturen, die schwere Verbrennungen verursachen können! Verwenden Sie schützende, hitzebeständige Handschuhe und Kleidung.
- Tragen Sie einen ordnungsgemäß funktionierenden Auto-Dunkel-Schweißhelm. Ziehen Sie die Spitze der Schweißelektrode leicht entlang der Werkstückoberfläche, um einen Lichtbogen zu starten.
- Führen Sie die Schweißelektrode in einem Winkel von 15 Grad in das Werkstück.
- Heben Sie die Elektrode vom Werkstück ab, wenn die Schweißnaht abgeschlossen ist.
- Schalten Sie das Schweißgerät aus.
- Legen Sie die Elektrode oder den "Kleber" auf einer sicheren, nicht brennbaren Oberfläche ab.
FEHLERBEHEBUNG
| PROBLEM | CAUSE | CORRECTION |
| contamination in weld bead | contaminated Electrode Rod | Stellen Sie sicher, dass Elektroden sind sauber Und trocken vor verwenden. |
| contaminated Base Metal | sauber Base Metall von jedem Öl , Trümmer , Beschichtungen , oder Feuchtigkeit. Wenn b ase Metall Ist kalt gerollt Stahl stellen |
Stellen Sie sicher, dass Sie alle Zunderschicht entfernen.
| poor weld Appearance | Incorrect positioning | The angle of the electrode should be at 45, and drug away weld arc. Failing to do so may cause poor weld appearance. |
| weld Bead is cracking | Too much heat in materia | Reduce heat & allow more time between passes. |
| Base Metal is absorbing tc much heat | preheat base metal (consult welding codes for requirement) |
| Incorrect Filler wii | use correct filler wire type & diameter for the joint being we |
| Material is warping | Insufficient clamping | clamp work piece tightly & weld while cIA are in place. |
| Insufficient Tack weld | Add more tack welds until rigidity and stiffness is developed. |
| Too Much Heat in Mater | To reduce heat it is best to spread the welding out around the This can be done by using stitch welding techniques, alternatir sides, and/or taking your time and allowing the pieces to cool between passes. |
| porosity in weld bead | contaminated Electrode Rod | Make sure that Electrodes are clean and dry before |
| contaminated base metal | clean base metal making sure to remove any oil, debris, or moisture. |
| Difficulty starting Arc | Incomplete circuit | check Ground connection. Make sure that the ground is on a fr cleaned surface and close to the welding area. It is suggested weld toward the ground connectio |
| Amperage Too Low | Based on the material welding & size/material of the electr pick an appropriate amperage to perform the desired weld. |
| contaminated Base Metal | clean base metal of any oil, debris, coatings, or moisture metal is cold rolled steel make sure to remove any mill scal |
| Arc wander | Electrode too far from weldin surface | Bewegen Sie die Elektrode so, dass Es Ist Kontaktaufnahme mit dem schweißen Pfütze Und füttern Stange in die Pfütze als benö Based on the material welding and sizermaterial of the electrode |
| Difficulty Holding Arc | Stromstärke auch Niedrig | pick an appropriate amperage to perform the desired weld. |
| Electrode too far from weldin surface | Elektrode verschieben so dass Es kontaktiert die Schweißnaht Pfütze Und füttern Stange in die Pfütze als benötigt. |
| Incomplete circuit | Boden prüfen Verbindung. Machen sicher, dass die Boden Ist An ein frisch gereinigt Oberfläche und in der Nähe der Schweißnaht Bereich. Es Ist vorgeschlagen, |
| contaminated Electrode Rod | zum Boden schweißen Verbindung. |
| contaminated Base Metal | Machen sicher, dass Elektroden sind sauber Und trocknen vor verwenden, sauber Base Metall von jedem |
Öl, Schmutz, Beschichtungen oder Feuchtigkeit.
