CUT-65 - Skärmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Plasmaskärningsmaskin
Märke	Vevor
Modell	CUT-65
Ingångsspänning	220 V enfas
Maximal ingångsström	32 A
Utgångsströmområde	20 - 65 A
Driftsfaktor (arbetscykel)	20 % vid 65 A (under 10 minuter: 2 min skärning, 8 min vila)
Maximal skärtjocklek (stål)	20 mm
Erforderligt lufttryck	95 - 99 PSI (6,5 - 6,8 bar)
Brännartyp	AG-60 (plasmabrännare)
Jordkabellängd	2 m (16 mm²)
Lufttrycksregulator	Ingår
Termiskt skydd	Ja (automatisk avstängning vid överhettning, fläkten fortsätter)
Kylning	Inbyggd fläkt
Uppskattad vikt	Cirka 20 kg
Uppskattade mått (L x B x H)	450 x 200 x 350 mm
Ingångsfrekvens	50/60 Hz
Skyddsklass	IP21 (uppskattning)
Underhåll och rengöring	Rengör regelbundet luftfiltret och kylflänsarna; kontrollera slitdelarnas skick (munstycke, elektrod).
Säkerhet	Nödstopp vid överhettning; överströmsskydd; jordning obligatorisk.
Reservdelar och reparerbarhet	Slitdelar (munstycken, elektroder, diffusorer) finns tillgängliga; brännare kan bytas.

Vanliga frågor - CUT-65 Vevor

Vilken är den maximala skärtjockleken med CUT-65?

CUT-65 kan skära stål upp till 20 mm tjocklek under optimala förhållanden.

Hur ställer man in lufttrycket?

Vrid tryckregulatorns vred (ovanpå regulatorn) för att justera trycket mellan 95 och 99 PSI. Använd manometern för att kontrollera.

Vad gör man om maskinen stannar under skärning?

Detta indikerar överhettning (driftsfaktor överskriden). Låt maskinen svalna, fläkten fortsätter att gå. Skärningen återupptas automatiskt efter avkylning.

Vilken typ av brännare medföljer?

CUT-65 levereras med en plasmabrännare AG-60 som är kompatibel med standardslitdelar.

Kan jag använda en standardluftkompressor?

Ja, förutsatt att den ger tillräckligt luftflöde och ett stabilt tryck mellan 95 och 99 PSI. Ett luftfilter rekommenderas.

Hur ansluter man jordklämman?

Sätt jordkabelns snabbkontakt i maskinens minuspol (-), och fäst sedan klämman på arbetsstycket så nära skärzonen som möjligt.

Vilken matningsspänning krävs?

CUT-65 fungerar på ett 220 V enfas uttag med en 65 A säkring. Se till att uttaget är korrekt jordat.

Hur underhåller man maskinen?

Rengör regelbundet luftfiltret och kylflänsarna. Kontrollera slitdelarnas skick (munstycke, elektrod) och byt ut dem om de är slitna.

Kan jag skära aluminium eller rostfritt stål?

Ja, CUT-65 kan skära alla ledande metaller, inklusive rostfritt stål och aluminium, med reducerad tjocklek jämfört med stål.

Vad gör man vid dålig funktion?

Se felsökningstabellen i manualen: möjliga orsaker (kontaminering, felaktigt lufttryck) och åtgärder. Om problemet kvarstår, kontakta Vevors kundtjänst.

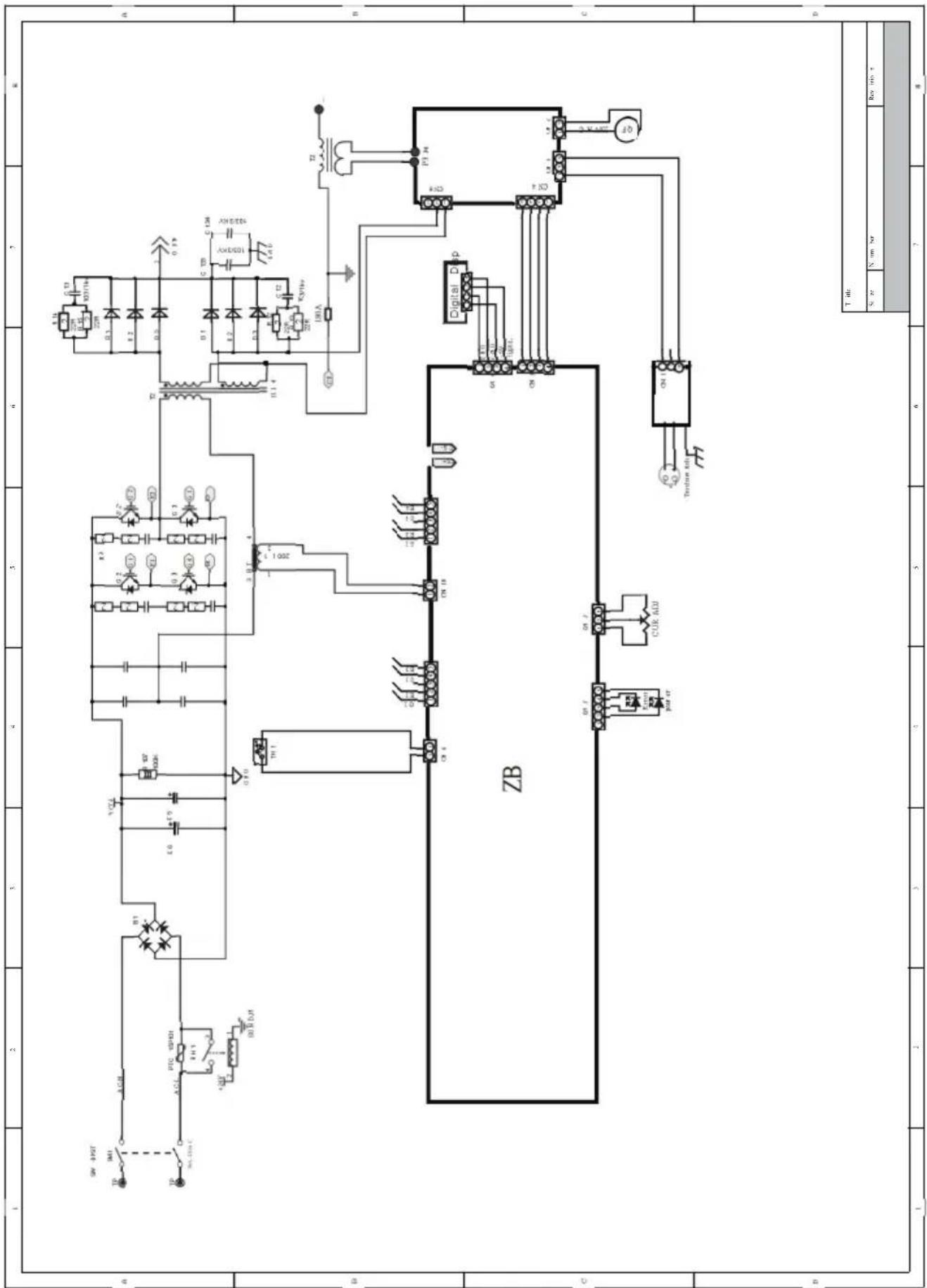

BRUKSANVISNING CUT-65 Vevor

Obs: Produktbilden är endast för referens, de faktiska detaljerna ska råda.

Detta är originalinstruktionen, var god läs alla instruktioner i manualen noggrant innan drift. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara föremål för den produkt du får. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns någon teknik- eller programuppdatering på vår produkt.

	Varning - Till minska de risk av skada, användare måste läsa instruktionenoggrant .
	Detta produkt är ämne till de bestämmelse av europeisk Direktiv 2012/ 19symbol som visar en wheelie två korsade genom indikerar att de produktekräver separat vägra samling i de europeisk Unionen . Detta gäller till deoch allt tillbehör markant med denna symbol. Produkter märkta som sådaninte varakasserad med normal hushållsavfall , men måste vara tagen till en samlinpoäng för återvinning elektrisk och elektronisk enheter.
	Efterlevnad är en EG-säkerhet certifiering.

CUT-65 ger en kraftfull och effektiv metod för luftplasmaskärning av kolstål, rostfritt stål och ledande metaller. Med avancerad inverterteknik levererar den exakta, rena skär på både tunna och tjocka material med minimal slagg. När den är utrustad med den frivilliga luftkompressorn (ingår ej) och korrekt luftfiltrering, säkerställer CUT-65 jämn, höghastighetsskärning för industriella och verkstadsapplikationer.

SPECIFIKATIONER

output current Range:	Input current	Input voltage	Rated Duty cycle	Maximum Cutting Thickness	Air pressu
CUT 65A	220V I1 max 32A220V I1 off 24.9A	220V 1	CUT 20%@ 65A	20mm 1.00PS1

DRIFTCYKEL

Den nominella driftscykeln avser mängden svetsning som kan göras inom en viss tid. CUT-65 har en arbetscykel på 60%. Det är enklast att titta på din svetsningstid i block om 10 minuter och arbetscykeln är en procentsats av dessa 10 minuter. Om svetsning med en arbetscykel på 60% cykel, inom ett 10-minutersblock kan du svetsa i 6 minuter med 4 minuters kylning för svetsaren. Om arbetscykeln överskrids, stängs svetsaren automatiskt av, men fläkten fortsätter att springa för att kyla de överhettade komponenterna. När en säker temperatur har nåtts, kommer svetsaren automatiskt att slå på svetsutgången igen. För att öka arbetscykeln kan du vrida ner strömstyrkeutgångskontrollen.

10 minuter och arbetscykeln är en procentsats av dessa 10 minuter. Om svetsning med en arbetscykel på 60% cykel, inom ett 10-minutersblock kan du svetsa i 6 minuter med 4 minuters kylning för svetsaren. Om arbetscykeln överskrids, stängs svetsaren automatiskt av, men fläkten fortsätter att springa för att kyla de överhettade komponenterna. När en säker temperatur har nåtts, kommer svetsaren automatiskt att slå på svetsutgången igen. För att öka arbetscykeln kan du vrida ner strömstyrkeutgångskontrollen.

10 minuter och arbetscykeln är en procentsats av dessa 10 minuter. Om svetsning med en arbetscykel på 60% cykel, inom ett 10-minutersblock kan du svetsa i 6 minuter med 4 minuters kylning för svetsaren. Om arbetscykeln överskrids, stängs svetsaren automatiskt av, men fläkten fortsätter att springa för att kyla de överhettade komponenterna. När en säker temperatur har nåtts, kommer svetsaren automatiskt att slå på svetsutgången igen. För att öka arbetscykeln kan du vrida ner strömstyrkeutgångskontrollen.

LÄS OCH FÖRSTÅ ALLA INSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER INNAN DU BÖRJAR.

Denna enhet avger kraftfull högspänning och extrem värme som kan orsaka allvarliga brännskador, styckning, elektrisk chock och död. VEVOR ska inte hållas ansvarig för konsekvenser som beror på oaktsam eller oavsiktlig missbruk av denna produkt.

SÄKERHETSINFORMATION

Följande förklaringar visas i denna manual, på märkningen och på all annan information som medföljer denna produkt:

FARA

FARA indikerar en farlig situation som, om den inte undviks, kommer att resultera i död eller allvarlig skada.

VARNING

VARNING indikerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarlig skada.

FÖRSIKTIGHET

FÖRSIKTIGHET Används med säkerhetsvarningssymbolen, indikerar en farlig situation som, om den inte undviks, kan leda till mindre eller måttlig skada.

OBS

OBS Används för att ta itu med praxis som inte är relaterad till personskada.

LÄS INSTRUKTIONERNA

Läs noggrant och förstå denna manual innan du använder svetsen. Spara den för framtida referens.

• Felaktig användning av en elektrisk svets kan orsaka elektriska stötar, skada eller död! Läs alla försiktighetsåtgärder som beskrivs i svetsmanualen för att minska risken för elektriska stötar.
• Koppla bort svetsen från strömförsörjningen före montering, demontering eller underhåll av facklan, kontaktmunstycket och munstyckena.
• Bär alltid torra, skyddande kläder och lädersvetshandskar samt isolerade skodon. Använd lämpliga kläder tillverkade av slitstarkt, flamskyddat material för att skydda din hud.
• Om andra personer eller husdjur befinner sig i svetsområdet, använd svetsskärmar för att skydda åskådare från gnistor.
• Använd alltid svetsen i ett rent, torrt och välventilerat område. Använd inte svetsen i våta, regniga eller dåligt ventilerade områden.
• Elektroden och arbetskretsen (eller jordkretsen) är elektriskt "heta" när svetsaren är på. Låt inte dessa "heta" delar komma i kontakt med din bara hud eller våta kläder. Isolera dig själv från svetskretsen genom att använda isolerande mattor för att förhindra kontakt med arbetsytan.
• Se till att arbetsstycket är ordentligt stöttat och jordat innan du påbörjar en elektrisk svetsoperation.
• Anslut alltid jordklämman till arbetsstycket som ska svetsas och så nära svetsområdet som möjligt. Detta ger minsta motstånd och bästa svetsresultat.

⚠️ FARA: SVETSNINGSGNISTOR KAN ORSAKA BRAND ELLER EXPLOSION!

Elektrisk svetsning producerar gnistor som kan färdas avsevärda sträckor och antända brandfarliga eller explosiva ångor och material.

Använd inte bågsvetsen i områden där brandfarliga eller explosiva ångor finns. Använd inte nära brännbara ytor. Avlägsna alla brandfarliga föremål inom 35 fot från svetsområdet.

Håll alltid en brandsläckare i närheten under svetsning.

• Alltid ha en brandsläckare i närheten under svetsning.
• Säkerställ att strömförsörjningen har korrekt dimensionerade ledningar för att hantera strömförbrukningen.
• Säkerställ att strömförsörjningen har ordentlig nominell ledning för att hantera drivanvändningen.

Elektromagnetiska fält som genereras under bågsvetsning kan störa olika elektriska och elektroniska enheter, såsom pacemakers. Den som använder sådana enheter bör rådfråga sin läkare innan elektrisk svetsning utförs.

- Det elektromagnetiska fält som genereras under bågsvetsning kan interferera med olika elektriska och elektroniska enheter, såsom hjärtpacemakers. Den som använder sådana enheter bör rådfråga sin läkare innan några elektriska svetsningsoperationer utförs.

⚠️ VARNING: BÅGSTRÅLNING KAN ORSAKA BRÄNNSKADOR!

Bågstrålning producerar intensiv ultraviolett strålning som kan bränna oskyddad hud och orsaka ögonskador. Använd skyddsglasögon med rätt filter (minst #11) för att skydda ögonen från gnistor och bågstrålning vid svetsning eller när du observerar öppen bågsvetsning (se ANSI Z49.1 och Z87.1 för säkerhetsstandarder).

- Bågstrålar producerar intensiv ultraviolett strålning som kan bränna exponerad hud och orsaka ögonskada. Använd skyddsglasögon med rätt filter (minst #11) för att skydda dina ögon från gnistor och bågens strålar vid svetsning eller när du observerar öppen bågsvetsning (se ANSI Z49.1 och Z87.1 för säkerhetsstandarder).

Om andra personer eller husdjur befinner sig i svetsområdet, använd svetsskärmar för att skydda åskådare från gnistor och bågstrålning.

- Om andra personer eller husdjur befinner sig i svetsområdet, använd svetsskärmar för att skydda åskådare från gnistor och bågstrålning.

VARNING: RÖK OCH SVETSNINGSGASER KAN VARA EN HÄLSORISK!

- Ånga och gaser som släpps under svetsning är farliga. Andas inte in ångor som produceras under svetsning. Bär en OSHA-godkänd andningsskydd vid svetsning.

- Arbeta alltid i ett ordentligt ventilerat område.

- Svetsa aldrig överdragna material, inklusive men inte begränsat till: kadmiumpläterat, galvaniserat, blybaserad färg.

VARNING: VARM METALL OCH VERKTYG KAN BRÄNNA!

- Elektrisk svetsning värmer metall och verktyg till temperaturer som kan orsaka svåra brännskador!

- Använd skyddande, värmebeständiga handskar och kläder när du använder Eastwood eller annan svetsutrustning. Rör aldrig svetsade arbetsytor, fackla, dricks eller munstycke förrän de har svalnat helt.

VARNING: FLYGANDEMETALLFLISOR KAN ORSAKA SKADA!

- Slipning och sandpappring kan kasta ut metallspån, damm, skräp och gnistor i hög hastighet. För att skydda ögonen, använd godkända skyddsglasögon och skyddskläder.

- Bär en OSHA-godkänd andningsskydd vid slipning eller sandpappring.

- Läs alla manualer som medföljer specifika kvarnar, slipmaskiner eller andra motordrivna verktyg före och efter svetsning. Var medveten om alla elverktygs säkerhetsvarningar.

NÖDVÄNDIGA ARTIKLAR

Innan du börjar använda CBM-65, se till att du har följande:

· En ordentligt jordad 220V 65A kretsbrytare.

OBS: Enheten måste vara jordad för att fungera korrekt och säkert!

· En ren, säker, väl upplyst, torr och välventilerad arbetsplats.

· En icke-brandfarlig, långärmad skjorta eller svetsjacka

• Tunga svetshandskar för arbetsplatsen

- Automatisk mörkning svetshjälm för att ge ögonskydd under svetsoperationer. Notera: MÅSTE vara en #11 lins eller mörkare.

· Avsedda rostfria ståltrådsborstar för varje material som ska svetsas.

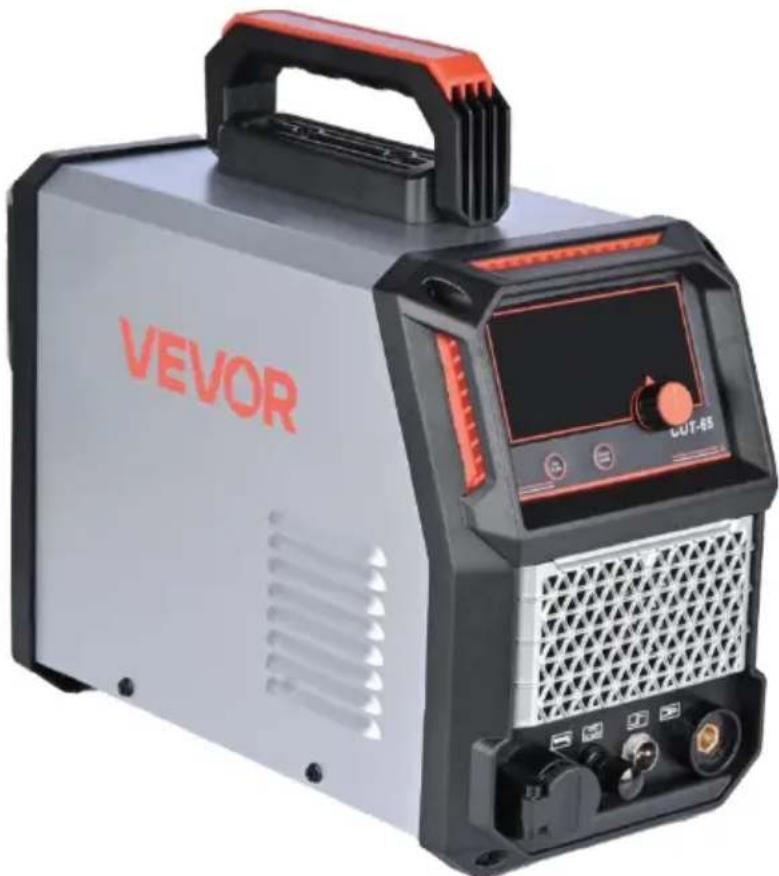

INNEHÅLL

Ta bort alla föremål från lådan. Jämför med listan nedan för att säkerställa att enheten är komplett.

1.CUT-65 2,2 m 16 mm² Jordklämma 300A 1 set ×1 3. Lufttrycksregulator ×1 4. Plasmaskärbrännare AG-60 ×1 5. Transparent luftslang 2m ×1 6. PTFE-tejp (rörmokartejp) ×1 7. Slangklämmor ×4

A: Lufttrycksdisplay B: Förflöde / Efterflöde

C: 2T / 4T D: Kodarknapp

E: Ingångsspänningsdisplay F: Strömvisning (A)

Klicka på knappen för att välja funktionen. Varaktig på skärmen larm sådant som termiskt skydd

svetsning Läge	ström (A)
	220V-1
SKÄRA	20-65

Termiskt skydd LED-lampa lyser när enheten har nått maximal inre komponenttemperatur. Detta inträffar när arbetscykeln har överskridits.

Svetsaren stängs automatiskt av, men fläkten fortsätter att gå för att kyla de överhettade komponenterna. När en säker temperatur har nåtts, kommer den skyddande kretsen automatiskt att slå på svetsutgången igen.

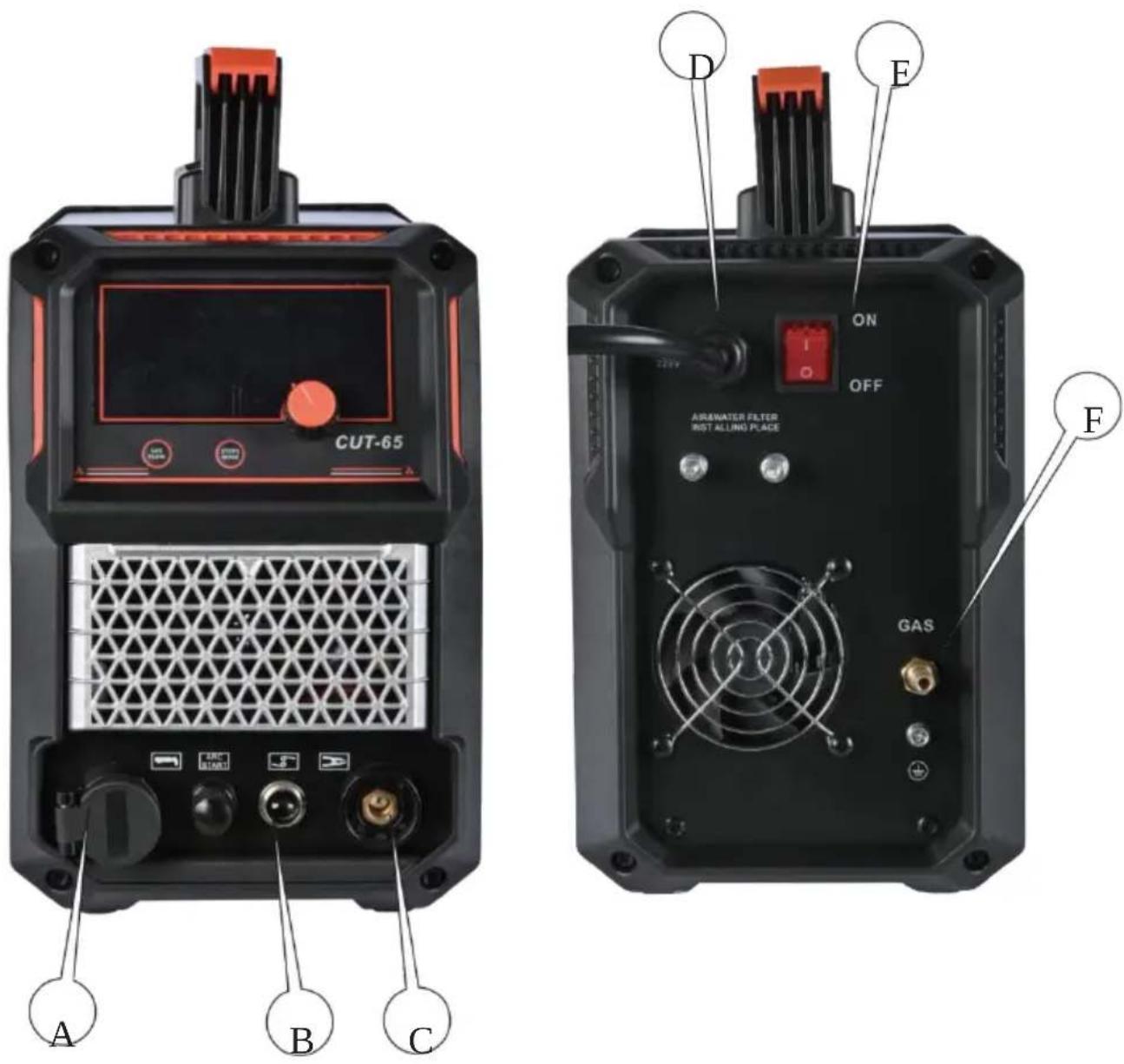

A: Plasmafackla Hamn B: Fackla Utlösare Uttag

C: Jordklämma Terminal D: Strömingångskabel

E: Strömbrytare F: Gas Uthyres

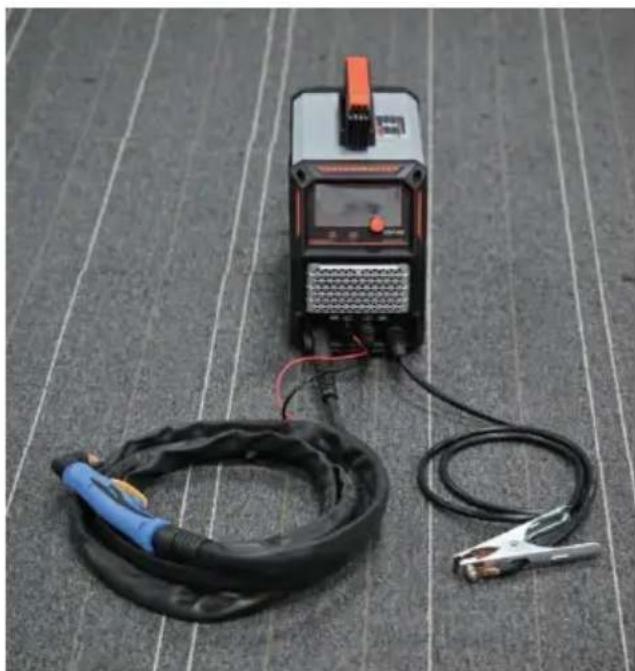

SKÄRFÖRBINDELSEDIAGRAM

1. Sätt in snabbkopplingen för jordkabeln i CUT-terminalen på maskinen och fäst jordklämman vid arbetsstycket.
2. Anslut brännaren till maskinens brännaruttag, anslut sedan facklans växelkontrollkabel till maskinens 2-poliga uttag.
3. Anslut bakpanelens luftintag till den komprimerade lufttillförseln.
4. Slå på maskinen och tryck på ficklampsbrytaren för att börja normal skärdrift.

Lufttrycksregulatorns förbindelsediagram. Rätt skärluftstryck är 95-99 PSI.

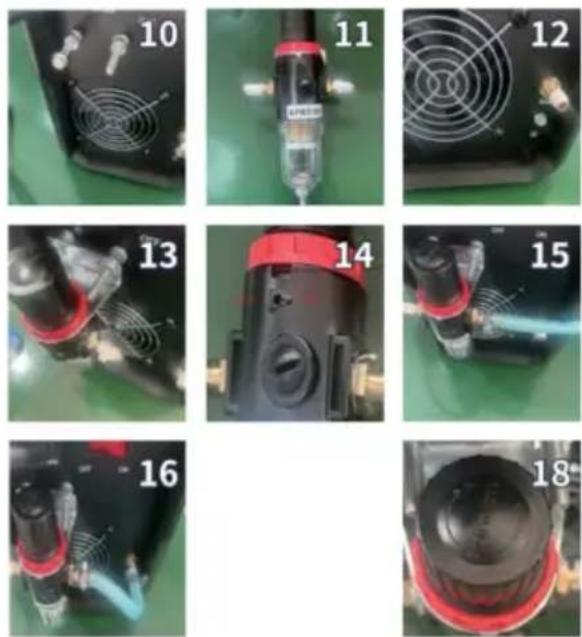

INSTALLATIONSSTEG FÖR LUFTTRYCKSREGULATORVENTIL:

1. Samla alla tillbehör för tryckregulatorventilen från insidan av maskinen.
2. Leta reda på lufttrycksregulatorventilen.
3. Ta bort kontakten från utloppet på tryckregulatorventilen.
4. Hitta luftkontakten.
5. Linda luftkontakten med PTFE-tejp (gängtätningstejp).
6. Skruva fast luftkontakten i inloppet och utloppet på tryckregulatorventilen.
7. Leta reda på monteringsfästet för tryckregulatorn.

1. Fäst fästet till tryckregulatorventilen.
2. Hitta fästbultarna på maskinens bakpanel.
3. Ta bort de två självlåsande muttrarna från bultarna.
4. Linda in båda luftanslutningarna (Bild 11) och luftkontakten på maskinens bakpanel (Bild 12) med PTFE-tejp.
5. Installera tryckregulatorventilen på maskinens bakpanel och dra åt den med muttrar.
6. Var uppmärksam på inlopps- och utloppsriktningarna på tryckregulatorventilen.
7. Anslut luftslangen till utloppet på tryckregulatorventilen och säkra den med en slangklämma.
8. Fäst den andra änden av luftslangen till luftinloppet på maskinens bakpanel och säkra den med en slangklämma.
9. Dra upp och rotera locket på tryckregulatorventilen för att justera lufttrycket.

1. Anslut strömsladden till ett ordentligt jordat, 1-fas 220V, 65A uttag.
2. Se till att elektroden eller "pinnen" inte är i kontakt med det jordade arbetsstycket. 3. Vrid strömbrytaren till "PÅ".

FARA

ELSTÖTAR KAN ORSAKA SKADA ELLER DÖD!

Elektroden och arbets- (eller jord-) kretsarna är elektriskt "varma" när svetsaren är på. Låt inte dessa "varma" delar komma i kontakt med din bara hud eller våta kläder. Bär alltid torra, skyddande kläder och svetshandskar i läder och isolerade skor.

VARNING

BÅGSTRÅLAR KAN BRÄNNA!

Bågstrålar producerar intensiv ultraviolett strålning som kan bränna exponerad hud och orsaka ögonskador. Använd en skyddsmask med korrekt filter (minst #11) för att skydda dina ögon från gnistor och strålarna från bågen vid svetsning eller när du observerar öppen bågsvetsning (se ANSI Z49.1 och Z87.1 för säkerhetsstandarder).

FARA

SVETSNINGSGNISTOR KAN ORSAKA BRAND ELLER EXPLOSION!

Elektrisk svetsning producerar gnistor som kan kastas betydande avstånd i hög hastighet och antända brandfarliga eller explosiva ångor och material. Ta bort alla brandfarliga föremål inom 35 fot från svetsplatsen. Ha alltid en brandsläckare i närheten under svetsning.

VARNING

RÖK OCH SVETSNINGSGASER KAN VARA EN HÄLSORISK

Ångor och gaser som frigörs under svetsning är farliga. Andas inte in ångor som produceras under svetsning. Bär ett OSHA-godkänt andningsskydd vid svetsning. Arbeta alltid i ett ordentligt ventilerat område.

VARNING

VARM METALL OCH VERKTYG KAN BRÄNNA!

Elektrisk svetsning värmer metall och verktyg till temperaturer som kan orsaka svåra brännskador. Använd skyddande, värmetåliga handskar och kläder.

1. Medan du bär en korrekt fungerande svetshjälm med mörkningsglas, dra lätt svetselektroden längs arbetsstyckets yta för att starta en båge.
2. För svetselektroden till arbetsstyckets fog i en 15-graders vinkel.
3. Lyft elektroden från arbetsstycket när svetspärlan är färdig.
4. Stäng av svetsens strömbrytare.
5. Lägg elektroden eller "pinnen" på en säker, icke-brandfarlig yta.

FELSÖKNING

PROBLEM	CAUSE	CORRECTION
contamination in weld bead	contaminated Electrode Rod	Se till att Elektroder är rena och torka före använda .
	contaminated Base Metal	rena bas metall av någon olja , skräp, beläggningar , eller fukt. Om basen metall är kall rullad stål se till att ta bort eventuella kvarn skala.
poor weld Appearance	Incorrect positioning	The angle of the electrode should be at 45 , and drug away weld arc. Failing to do so may cause poor weld appearance.
weld Bead is cracking	Too much heat in materia	Reduce heat & allow more time between passes.
	Base Metal is absorbing tc much heat	preheat base metal (consult welding codes for requirement)
	Incorrect Filler wii	use correct filler wire type & diameter for the joint being we
Material is warping	Insufficient clamping	clamp work piece tightly & weld while cIA are in place.
	Insufficient Tack weld	Add more tack welds until rigidity and stiffness is developed.
	Too Much Heat in Mater	To reduce heat it is best to spread the welding out around the This can be done by using stitch welding techniques , alternatir sides , and/or taking your time and allowing the pieces to cool between passes.
porosity in weld bead	contaminated Electrode Rod	Make sure that Electrodes are clean and dry before
	contaminated base metal	clean base metal making sure to remove any oil , debris , c or moisture.
Difficulty starting Arc	Incomplete circuit	check Ground connection. Make sure that the ground is on a fr cleaned surface and close to the welding area. It is suggested weld toward the ground connectio
	Amperage Too Low	Based on the material welding & size/material of the electr pick an appropriate amperage to perform the desired weld.
	contaminated Base Metal	clean base metal of any oil , debris, coatings , or moisture. metal is cold rolled steel make sure to remove any mill scal
Arc wander	Electrode too far from weldin surface	Flytta elektroden så att det är kontakta svetsa pöl och foder står in i pöl som behövs.
Difficulty Holding Arc	Ampere också Låg	Based on the material welding and size/material of the electrode, pick an appropriate amperage to perform the desired weld.
	Electrode too far from weldin surface	Flytta elektroden så att det kontaktar svetsen pöl och foder stång i pöl som behövs.
	Incomplete circuit	kontrollera marken förbindelse. Göra säker på att jord är på en nyligen rengjord yta och nära svetsningen område. Det är föreslog att
	contaminated Electrode Rod	svetsa mot marken förbindelse. Göra säker på att Elektroder är rena och torr innan
	contaminated Base Metal	anyända rena bas metall av någon olja , skräp ,

beläggningar eller fukt.
