Type de produit	Échangeur thermique à plaques brasées
Marque	Vevor
Modèle	EATB12 (variantes : EATB12-30, EATB12-40, EATB12-60)
Dimensions (L × l × épaisseur)	190 × 76 × 84 mm (EATB12-30) 190 × 76 × 108 mm (EATB12-40) 190 × 76 × 158 mm (EATB12-60)
Poids net / brut	2 kg / 2,5 kg (EATB12-30 & EATB12-40) 2,5 kg / 3 kg (EATB12-60)
Pression de service maximale	3 MPa (30 bar)
Nombre de plaques	30 (EATB12-30), 40 (EATB12-40), 60 (EATB12-60)
Matériaux	Acier inoxydable (plaques), cuivre (brasage)
Fluides compatibles	Réfrigérants (sauf ammoniac et chlore), eau déminéralisée, vapeur, huile, solvants organiques, gaz (pH 6 à 8)
Utilisation principale	Climatisation, réfrigération, chauffage (évaporateur, condenseur, récupérateur)
Raccordements	Filetés ou à braser (cuivre) – couple de serrage recommandé : 170 Nm pour les raccords filetés
Température de fonctionnement	Ne pas dépasser 650 °C lors du brasage ; éviter le gel (température inférieure à 0 °C)
Installation	Verticale recommandée ; utiliser un tampon en caoutchouc et un tuyau ondulé en cas de vibrations
Précautions contre le gel	Vidanger l’eau en hiver ou ajouter du glycol ; installer un drainage pour usage extérieur
Filtration recommandée	Installer une crépine de 40 à 70 mailles pour éviter le blocage des canaux
Entretien	Nettoyage régulier des filtres ; vérifier l’absence de fuites ; contrôle du couple de serrage
Sécurité	Ne pas dépasser la pression maximale ; éviter les chocs thermiques ; utiliser un couplemètre pour le serrage
Réparabilité	Pièces détachées disponibles (plaques, joints) – contacter le support Vevor
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Fabricant	Shanghaiuxinmuyeyouxianggsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN

FOIRE AUX QUESTIONS - EATB12 Vevor

Quels sont les modèles disponibles pour l’échangeur Vevor EATB12 ?

L’échangeur thermique Vevor EATB12 est décliné en trois variantes : EATB12-30 (30 plaques), EATB12-40 (40 plaques) et EATB12-60 (60 plaques). Ils diffèrent par leurs dimensions et leur poids.

Comment installer correctement l’échangeur à plaques ?

Installez l’échangeur verticalement pour éviter la stagnation d’air. Utilisez un tampon en caoutchouc entre l’échangeur et le support pour absorber les vibrations. Si la canalisation est longue, prévoyez un tuyau ondulé ou un amortisseur.

Quel couple de serrage appliquer sur les raccords filetés ?

Pour le modèle EATB12, le couple de serrage recommandé est de 170 Nm. Utilisez un couplemètre pour éviter un serrage excessif qui pourrait déformer la plaque de recouvrement.

Quels fluides sont compatibles avec cet échangeur ?

L’échangeur accepte les réfrigérants (sauf ammoniac et chlore), l’eau déminéralisée, la vapeur, l’huile, les solvants organiques et les gaz. Le pH du fluide doit être compris entre 6 et 8.

Comment protéger l’échangeur contre le gel ?

En hiver, il est impératif de vidanger l’eau si l’appareil est inutilisé. S’il reste en service, maintenez la circulation d’eau chaude ou ajoutez du glycol. Installez un drainage pour les installations extérieures.

Pourquoi installer une crépine en amont de l’échangeur ?

Une crépine de 40 à 70 mailles empêche le sable, les feuilles et autres fibres de boucher les canaux de l’échangeur, garantissant ainsi un fonctionnement optimal.

Quelles sont les précautions à prendre lors du brasage ?

Nettoyez la surface avec une brosse et un flux de brasage au chlorate. Utilisez des tiges à base d’argent (40-50 %), ne dépassez pas 650 °C et refroidissez les zones proches de la soudure avec de l’eau pour éviter l’oxydation.

Comment nettoyer et entretenir l’échangeur ?

Vérifiez régulièrement l’absence de fuites et le serrage des boulons. Nettoyez la crépine si installée. En cas d’encrassement, un détartrage avec un produit adapté peut être nécessaire, en respectant les limites de pH.

Que faire en cas de fuite dans l’échangeur ?

Une fuite peut endommager le compresseur. Arrêtez immédiatement l’appareil, vidangez le fluide et contactez le support technique Vevor sur www.vevor.com/support pour obtenir des pièces de rechange ou une assistance.

Où trouver le certificat de garantie et le support technique ?

Le certificat de garantie électronique et l’assistance technique sont disponibles sur www.vevor.com/support. Vous pouvez également contacter le fabricant via l’adresse indiquée dans la notice.

MODE D'EMPLOI EATB12 Vevor

Nos continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien pouvoir vérifier soigneusement lorsque vous passez une commande chez nous si vous economise réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

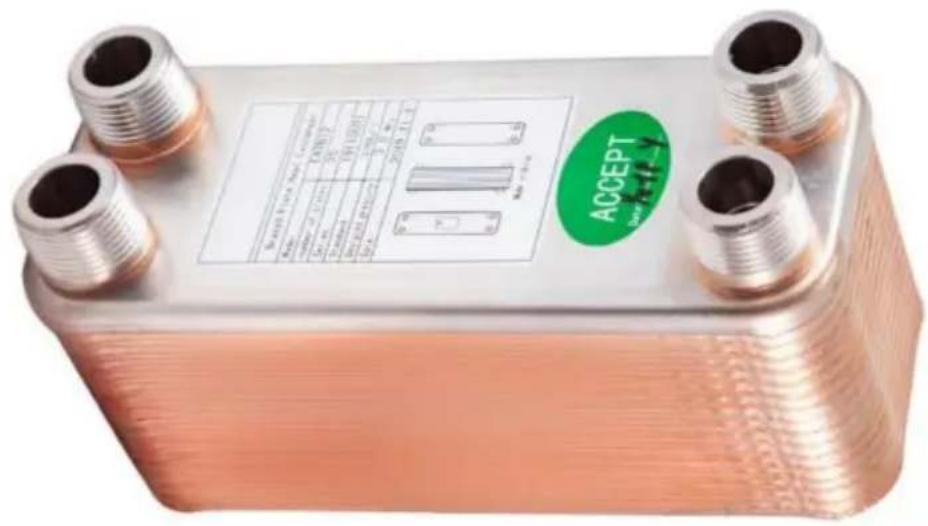

Échangeur à plaques

MODELE:EATB12-40/EATB12-30/EATB12-60

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vou avez des questions sur nos produits? Vous avez besoin d'assistance technique? N'hésitez pas

à nous contacter: Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTES DES PARAMETRES

Modèle	EATB12-30 EATB12-40 EATB12-60
Dimension (mm) (longueur*largeur* épaisseur)	190*76*84	190*76*108 190*76*158
Capacité de travail maximale pression (Mpa)	3	3
Quantité de panneaux	40	30
(pièces) Poids net	2	2.5
(kg) Poids brut (kg)	2.5	3

LIST DES PIECES

modèle	image	CB07	CB08	CB09	CB10	CB12
EATB12-30
EATB12-40
EATB12-60

SECURITE ET AVERTISSEMENTS

1. Ce produit doit être utilisé pour souder des robinets utilisant du réfrigérant pour éviter les fujites de réfrigérant.
2. Si des solides non dissous comme du sable, des mauvaises herbes, des feuilles et d'autres fibres sont presents l'eau, les canaux sont facilement bloqués; nous recommendons d'utiliser un Crépine de 40 à 70 mailles pour éviter le blocage.
3. Tout échangeur de chaleur pourrait geler lorsque la température est inférieure zéro. Le gel à l'intérieur de l'échangeur de chaleur entraînera des dommages structurels

dommages et fuites. Si une fuite se produit dans l'évaporateur, même compréseur pourrait être détruit. De telles conséquences graves devraient être payé spécial.

1. Gel externe. Si un evaporateur ou un condenseur est à l'extérieur, la chaleur L'échangeur pourrait geler en hiver. Pour le protégger des basses températures, il est impératif dinstaller un drainage. Évacuez l'eau lorsque le l'échangeur reste inutilisé et continue de chauffer l'eau lorsqu'il est utilisé. L'ajout de glycol dans l'eau est également une méthode efficace.

2. Support approprié:
   Tous les réfrigerants sauf l'ammoniac et le chlore, l'eau déminéralisée, la vapeur
   d'huile, les solvants organiques, le gaz

3. PH 6 à 8

OPÉRATION

Maillon à vis

Afin d'eviter tout danger pour les composants, aucune charge ne sera appliquée sur les lien entre BPHE et la piece; vous devez utiliser un bouchon à vis et cercle étanche à l'air pour étancher l'air. Utilisez l'ergomètre pour vous reférer aux données de la table pour faire le lien du pas de vis.

Modèle	Couple
EATB12	170 Nm
EATB15	170 Nm
EATB23	350 Nm
EATB25/28	400 Nm

EATB52/61	400 Nm
EATB85/95	1000 Nm
EATB120/128	1000 Nm

1. Lien de brasage en cuivre

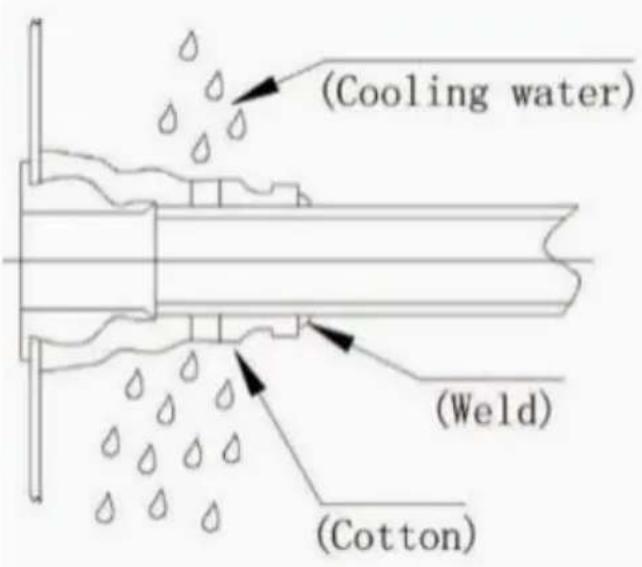

Nettoyer la surface de soudure avec une Brosse le flux de brasage au chlorate, utilisant 40-50 tiges à base d'argent pour soudage; le maximum la température ne dépasse pas 650 ; eau de refroidissement dans le au bord de l'eau et à proximé de la département de soudure pour imposer une un refroidissement approprié et la injection côte réfrigérant avec chlore à l'oxydation.

1. Fixation par boulon

Afin d'éviter un couple excessif, le boulon pourrait se detacher et l'arrière déformation de la plaque de recouvrement, à l'aide de la clé de mesure selon la données repertoriées dans le tableau pour fixer le boulon.

Juste	M6	1/4"	M8	M10	M12
Couple	10 Nm 12	Nm 15 Nm 18 Nm	22 Nm

4. Installation

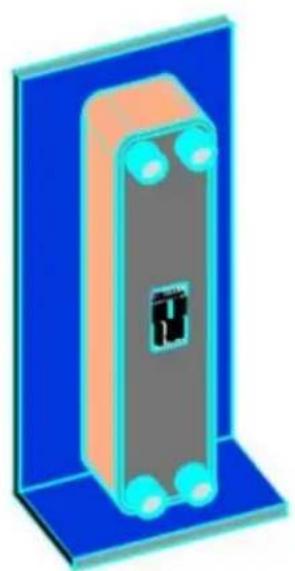

Veuillez vous reférer au schéma du tube connecté et au plan d'installation de la plaque signalétique. De plus, le client doit configurer un tube connecté avec précision et installer l'échangeur de chaleur à plaques brasées verticalément.

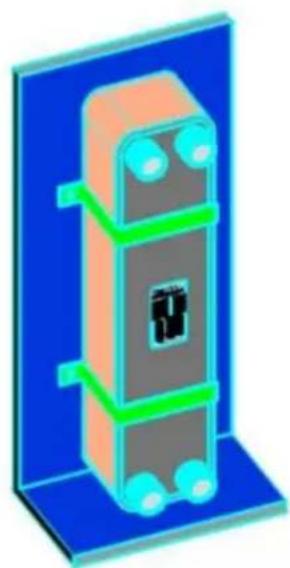

Si la canalisation présente des vibrations, un tuyau plus long et une dilatation thermique plus élevé, ce qui affertera l'échangeur de chaleur à plaques brasées. Il est préféable d'envisager d'adopter les dispositifs suivants: installer un tampon en caoutchouc entre l'échangeur de chaleur à plaques brasées et le support; un compréseur avec amortisseur et utiliser un tuyau ondulé ou d'autres dispositifs d'amortissement lorsque le tuyau croit est plus long.

Fabricant:Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Lieu, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Man.

YH CONSULTING LIMITEE.

électronique www.vevor.com/support

VEVOR

TOUGH TOOLS, HALF PRICE
