EATB12 - Wymiennik ciepła Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Lutowany wymiennik ciepła płytowy
Marka	Vevor
Model	EATB12 (warianty: EATB12-30, EATB12-40, EATB12-60)
Wymiary (dł. × szer. × grubość)	190 × 76 × 84 mm (EATB12-30) 190 × 76 × 108 mm (EATB12-40) 190 × 76 × 158 mm (EATB12-60)
Waga netto/brutto	2 kg / 2,5 kg (EATB12-30 i EATB12-40) 2,5 kg / 3 kg (EATB12-60)
Maksymalne ciśnienie robocze	3 MPa (30 bar)
Liczba płytek	30 (EATB12-30), 40 (EATB12-40), 60 (EATB12-60)
Materiały	Stal nierdzewna (płytki), miedź (lutowanie)
Kompatybilne płyny	Czynniki chłodnicze (z wyjątkiem amoniaku i chloru), woda demineralizowana, para, olej, rozpuszczalniki organiczne, gazy (pH 6–8)
Główne zastosowanie	Klimatyzacja, chłodnictwo, ogrzewanie (parownik, skraplacz, rekuperator)
Przyłącza	Gwintowane lub do lutowania (miedź) – zalecany moment dokręcania: 170 Nm dla połączeń gwintowanych
Temperatura pracy	Nie przekraczać 650 °C podczas lutowania; unikać zamarzania (temperatura poniżej 0 °C)
Instalacja	Zalecana pionowa; użyć podkładki gumowej i węża karbowanego w przypadku wibracji
Środki ostrożności przeciw zamarzaniu	Opróżnić wodę zimą lub dodać glikol; zainstalować odwodnienie do użytku na zewnątrz
Zalecana filtracja	Zainstalować sitko o oczkach 40–70, aby zapobiec blokowaniu kanałów
Konserwacja	Regularne czyszczenie filtrów; sprawdzanie szczelności; kontrola momentu dokręcania
Bezpieczeństwo	Nie przekraczać maksymalnego ciśnienia; unikać szoków termicznych; używać klucza dynamometrycznego do dokręcania
Naprawialność	Dostępne części zamienne (płytki, uszczelki) – skontaktować się z pomocą techniczną Vevor
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support
Producent	Shanghaiuxinmuyeyouxianggsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN

Często zadawane pytania - EATB12 Vevor

Jakie modele są dostępne dla wymiennika Vevor EATB12?

Wymiennik ciepła Vevor EATB12 jest dostępny w trzech wariantach: EATB12-30 (30 płytek), EATB12-40 (40 płytek) i EATB12-60 (60 płytek). Różnią się wymiarami i wagą.

Jak prawidłowo zainstalować wymiennik płytowy?

Zainstaluj wymiennik pionowo, aby uniknąć zastoju powietrza. Użyj podkładki gumowej między wymiennikiem a wspornikiem, aby tłumić wibracje. Jeśli rurociąg jest długi, przewidź wąż karbowany lub amortyzator.

Jaki moment dokręcania zastosować dla połączeń gwintowanych?

Dla modelu EATB12 zalecany moment dokręcania wynosi 170 Nm. Użyj klucza dynamometrycznego, aby uniknąć nadmiernego dokręcenia, które mogłoby odkształcić płytę pokrywającą.

Jakie płyny są kompatybilne z tym wymiennikiem?

Wymiennik akceptuje czynniki chłodnicze (z wyjątkiem amoniaku i chloru), wodę demineralizowaną, parę, olej, rozpuszczalniki organiczne i gazy. pH płynu powinno mieścić się w zakresie 6–8.

Jak chronić wymiennik przed zamarzaniem?

Zimą należy koniecznie opróżnić wodę, jeśli urządzenie nie jest używane. Jeśli pozostaje w użyciu, utrzymuj cyrkulację ciepłej wody lub dodaj glikol. Zainstaluj odwodnienie dla instalacji zewnętrznych.

Dlaczego zainstalować sitko przed wymiennikiem?

Sitko o oczkach 40–70 zapobiega zatykaniu kanałów wymiennika przez piasek, liście i inne włókna, zapewniając optymalną pracę.

Jakie środki ostrożności zachować podczas lutowania?

Oczyść powierzchnię szczotką i topnikiem lutowniczym na bazie chloranu. Użyj prętów srebrnych (40–50%), nie przekraczaj 650 °C i chłodź obszary w pobliżu spoiny wodą, aby uniknąć utleniania.

Jak czyścić i konserwować wymiennik?

Regularnie sprawdzaj szczelność i dokręcenie śrub. Wyczyść sitko, jeśli jest zainstalowane. W przypadku zabrudzenia może być konieczne odkamienianie odpowiednim środkiem, z zachowaniem limitów pH.

Co zrobić w przypadku wycieku w wymienniku?

Wyciek może uszkodzić sprężarkę. Natychmiast zatrzymaj urządzenie, opróżnij płyn i skontaktuj się z pomocą techniczną Vevor na www.vevor.com/support, aby uzyskać części zamienne lub pomoc.

Gdzie znaleźć certyfikat gwarancji i pomoc techniczną?

Elektroniczny certyfikat gwarancji i pomoc techniczną można znaleźć na www.vevor.com/support. Można również skontaktować się z producentem pod adresem podanym w instrukcji.

INSTRUKCJA OBSŁUGI EATB12 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

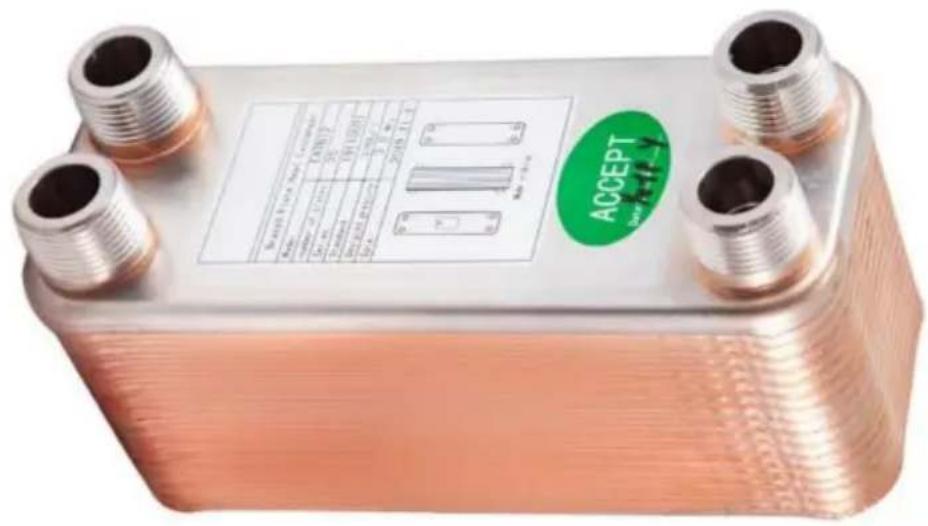

WYMIENNIK PŁYTOWY

MODEL:EATB12-40/EATB12-30/EATB12-60

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie może Pan uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędza Pan połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wymiennik płytowy

MODEL:EATB12-40/EATB12-30/EATB12-60

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

LISTA PARAMETRÓW

Model	EATB12-30 EATB12-40 EATB12-60
Wymiary (mm) (dlugość*szerokość* grubość)	190*76*84	190*76*108 190	0*76*158
Maksymalna pracisiemensie (Mpa)	3	3	3
Ilość paneli (szt.) Masa	40	30	60
netto (kg) Masa	2	2,5	3.3
własna (kg)	2,5	3	3.8

LISTA CZĘŚCI

model	zdjecie	CB07	CB08	CB09	CB10	CB12
EATB12-30
EATB12-40
EATB12-60

BEZPIECZEŃSTWO I OSTRZEŻENIA

1. Produkt ten należy stosować do spawania króćców przy użyciu czynnika chłodniczego. Unikaj wycieku czynnika chłodniczego.
2. Jeśli w glebie znajdują się nierozpuszczone ciała stałe, takie jak piasek, chwasty, liście i inne włókna, woda, kanały łatwo się blokują; zalecamy użycie sitka o oczkach 40~70, aby uniknąć zatkania.
3. Każdy wymiennik ciepła może zamarznąć, gdy temperatura spadnie poniżej zera. Zamrożenie wewnątrz wymiennika ciepła spowoduje uszkodzenia konstrukcyjne

uszkodzenia i przecieki. Jeśli w parowniku dojdzie do przecieku, nawet kompresor może zostać zniszczony. Takie poważne konsekwencje powinny być brane pod uwagę szczególnie.

1. Zamrażanie zewnętrzne. Jeśli parownik lub skraplacz znajdują się na zewnątrz, ciepło wymiennik może zamarznąć zimą. Aby chronić go przed niskimi temperaturami, konieczne jest zainstalowanie odwodnienia. Odprowadź wodę, gdy wymiennik ciepła pozostaje nieużywany i nadal podgrzewaj wodę, gdy jest w użyciu. Dodanie glikolu do wody jest równie skuteczną metodą.
2. Odpowiednie medium:
3. Jakiekolwiek czynniki chłodnicze z wyjątkiem amoniaku i chloru, woda DI
4. Woda, olej
5. Para, rozpuszczalniki organiczne, gaz
6. pH 6-8

DZIAŁANIE

Łącznik gwintowany. Aby uniknąć zagrożenia dla podzespołów, nie będzie żadnego obciążenia połączenia między BPHE a elementem; należy użyć nakrętki i uszczelki, aby zapewnić szczelność. Użyj ergometru, aby odnieść się do danych w tabeli do wykonania połączenia gwintowego.

Model	Moment obrotowy
EATB12	170 Nm
EATB15	170 Nm
EATB23	350 Nm
EATB25/28	400 Nm

EATB52/61	400 Nm
EATB85/95	1000 Nm
EATB120/128	1000 Nm

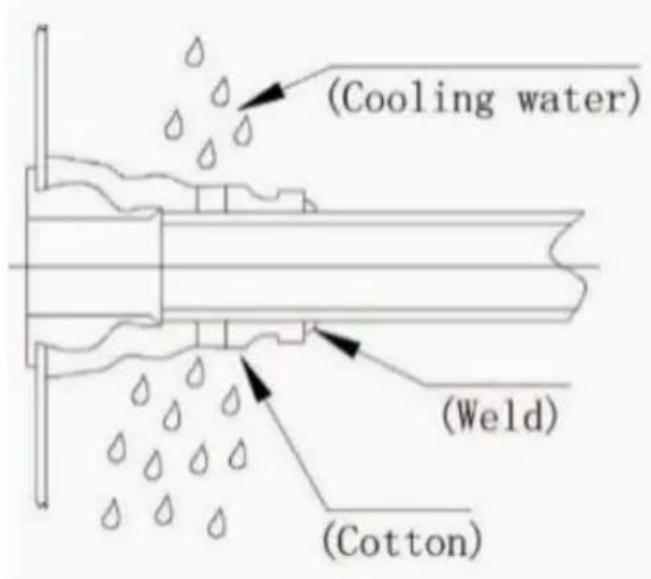

1. Łącznik lutowniczy miedziany. Wyczyść powierzchnie spoiny szczotką, topnik lutowniczy chloranowy, wykorzystujący 40-50% srebra spawanie; maksymalna temperatura nie przekracza 650 °C; woda chłodząca do nad wodą i w jej przytłoczeniu spawalniczy do nałożenia odpowiedniego chłodzenia i wtrysk czynnika chłodniczego z chloru do utleniania.

2. Mocowanie śrubowe

Aby uniknąć nadmiernego momentu obrotowego, który może spowodować odkręcenie się śruby i jej uszkodzenie lub odkształcenie płyty pokrywy, używając klucza pomiarowego, zgodnie z danymi podanymi w tabeli, służącego do dokręcania śruby.

Tylko	M6	1/4"	M8	M10	M12	Nm
Moment	obrotowy	10 Nm	12 Nm	15 Nm	18 Nm	22

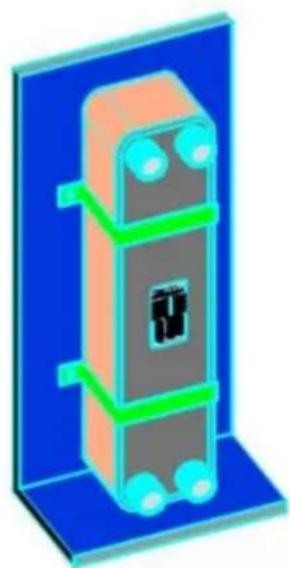

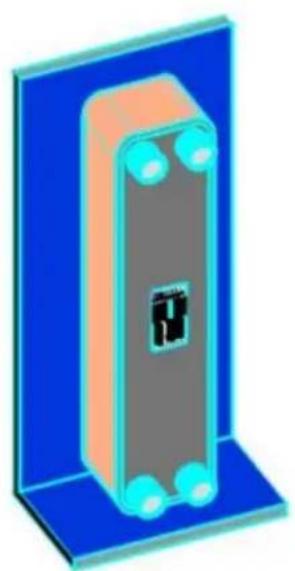

4. Instalacja

Proszę zapoznać się ze szkicem podłączonej rury i rysunkiem instalacyjnym na tabliczce znamionowej. Ponadto klient powinien dokładnie skonfigurować podłączoną rurę i zainstalować lutowany płytowy wymiennik ciepła pionowo.

Jeśli rurociąg ma drgania, dłuższą rurę i większą rozszerzalność cieplną, co wpłynie na lutowany wymiennik ciepła płytowego. Lepiej rozważyć zastosowanie następujących urządzeń: zamontuj gumową podkładkę między lutowanym wymiennikiem ciepła płytowym a wspornikiem; kompresor z amortyzatorem i użyj rury falistej lub innych urządzeń tłumiących, gdy prosta rura jest dłuższa.

Producent: Shanghai uxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
