EATB12 - Värmeväxlare Vevor - Gratis bruksanvisning och manual

Produkttyp	Lödplattvärmeväxlare
Varumärke	Vevor
Modell	EATB12 (varianter: EATB12-30, EATB12-40, EATB12-60)
Mått (L × B × Tjocklek)	190 × 76 × 84 mm (EATB12-30) 190 × 76 × 108 mm (EATB12-40) 190 × 76 × 158 mm (EATB12-60)
Nettovikt / Bruttovikt	2 kg / 2,5 kg (EATB12-30 och EATB12-40) 2,5 kg / 3 kg (EATB12-60)
Maximalt arbetstryck	3 MPa (30 bar)
Antal plattor	30 (EATB12-30), 40 (EATB12-40), 60 (EATB12-60)
Material	Rostfritt stål (plattor), koppar (lödning)
Kompatibla vätskor	Köldmedier (förutom ammoniak och klor), avjoniserat vatten, ånga, olja, organiska lösningsmedel, gaser (pH 6 till 8)
Huvudanvändning	Luftkonditionering, kylning, uppvärmning (förångare, kondensor, återvinnare)
Anslutningar	Gängade eller lödda (koppar) – rekommenderat åtdragningsmoment: 170 Nm för gängade anslutningar
Arbetstemperatur	Överskrid inte 650 °C vid lödning; undvik frost (temperatur under 0 °C)
Installation	Rekommenderas vertikal; använd en gummibuffert och ett korrugerat rör vid vibrationer
Frostskydd	Töm vattnet på vintern eller tillsätt glykol; installera dränering för utomhusbruk
Rekommenderad filtrering	Installera ett sil med 40 till 70 maskor för att förhindra blockering av kanalerna
Underhåll	Regelbunden rengöring av filter; kontrollera att inga läckor finns; kontroll av åtdragningsmoment
Säkerhet	Överskrid inte max tryck; undvik termiska stötar; använd en momentnyckel för åtdragning
Reparerbarhet	Reservdelar tillgängliga (plattor, packningar) – kontakta Vevor support
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Tillverkare	Shanghaiuxinmuyeyouxianggsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN

Vanliga frågor - EATB12 Vevor

Vilka modeller finns för Vevor EATB12 värmeväxlare?

Vevor EATB12 värmeväxlare finns i tre varianter: EATB12-30 (30 plattor), EATB12-40 (40 plattor) och EATB12-60 (60 plattor). De skiljer sig åt i mått och vikt.

Hur installerar jag plattvärmeväxlaren korrekt?

Installera värmeväxlaren vertikalt för att undvika luftstagnation. Använd en gummibuffert mellan värmeväxlaren och stödet för att absorbera vibrationer. Om rörledningen är lång, använd ett korrugerat rör eller en stötdämpare.

Vilket åtdragningsmoment ska appliceras på gängade anslutningar?

För modell EATB12 är rekommenderat åtdragningsmoment 170 Nm. Använd en momentnyckel för att undvika överspänning som kan deformera täckplattan.

Vilka vätskor är kompatibla med denna värmeväxlare?

Värmeväxlaren accepterar köldmedier (förutom ammoniak och klor), avjoniserat vatten, ånga, olja, organiska lösningsmedel och gaser. Vätskans pH bör vara mellan 6 och 8.

Hur skyddar man värmeväxlaren mot frost?

På vintern är det viktigt att tömma vattnet om enheten inte används. Om den fortfarande är i drift, upprätthåll cirkulation av varmt vatten eller tillsätt glykol. Installera dränering för utomhusinstallationer.

Varför installera ett sil före värmeväxlaren?

Ett sil med 40 till 70 maskor förhindrar att sand, löv och andra fibrer täpper till värmeväxlarens kanaler, vilket garanterar optimal drift.

Vilka försiktighetsåtgärder bör vidtas vid lödning?

Rengör ytan med en borste och ett lodflöde med klorat. Använd silverbaserade lodstavar (40-50 %), överskrid inte 650 °C och kyl områdena nära lödningen med vatten för att undvika oxidation.

Hur rengör och underhåller man värmeväxlaren?

Kontrollera regelbundet att inga läckor finns och att bultarna är åtdragna. Rengör silen om den är installerad. Vid nedsmutsning kan avkalkning med lämplig produkt vara nödvändig, med hänsyn till pH-gränser.

Vad ska jag göra om värmeväxlaren läcker?

Ett läckage kan skada kompressorn. Stäng omedelbart av enheten, töm vätskan och kontakta Vevor teknisk support på www.vevor.com/support för reservdelar eller hjälp.

Var hittar jag garantibevis och teknisk support?

Det elektroniska garantibeviset och teknisk support finns på www.vevor.com/support. Du kan också kontakta tillverkaren via adressen som anges i manualen.

BRUKSANVISNING EATB12 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PLATTVAXARE MODELL:EATB12-40/EATB12-30/EATB12-60

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Plattväxlare

MODELL:EATB12-40/EATB12-30/EATB12-60

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

PARAMETERLISTA

Modell	EATB12-30	EATB12-40	EATB12-60
Mått (mm) (längd*bredd* tjocklek)	190*76*84	190*76*108	190*76*158
Maximalt arbete tryck (Mpa)	3	3	3
Panel Kvantitet(st)	40	30	60
nettovikt(kg)	2	2.5	3.3
totalvikt(kg)	2.5	3	3.8

DELLISTA

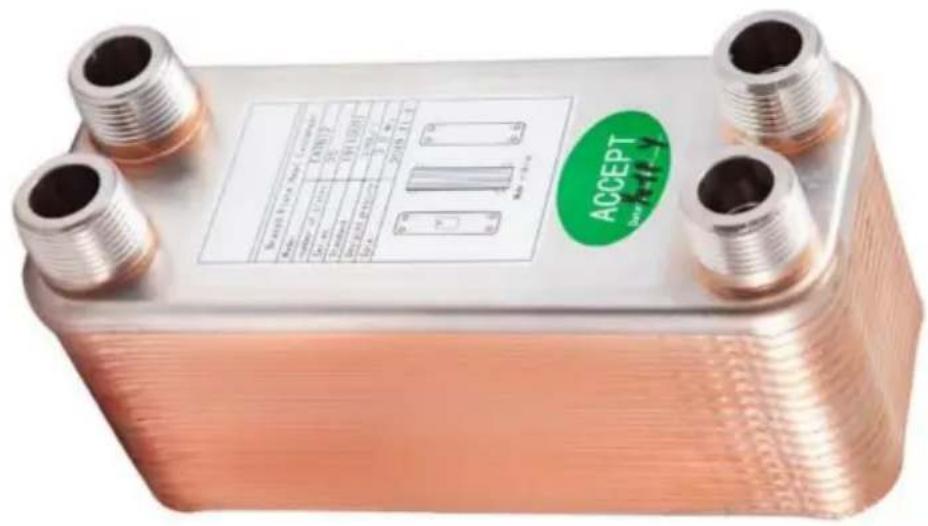

modell	bild	CB07	CB08	CB09	CB10	CB12
EATB12-30
EATB12-40
EATB12-60

SÄKERHET OCH VARNINGAR

1. Denna produkt kan användas för att svetsa tappar som använder köldmedium för att undvika köldmedieläckage.
2. Om olösta fasta ämnen som sand, ogräs, löv och andra fibrer finns i vattnet, kanalerna blockeras lätt; vi rekommenderar att använda en 40–70 mesh sil för att undvika blockering.
3. Alla värmeväxlare kan frysa när temperaturen är lägre än noll. Frysning inuti värmeväxlaren kommer att resultera i strukturella

skador och läckage. Om läckage inträffar i förångaren, kan till och med kompressorn förstöras. Sådana allvarliga konsekvenser borde uppmärksammas speciellt.

4. Extern frysning. Om en förångare eller kondensor är utomhus, kan värmeväxlaren frysa på vintern. För att skydda den från låga temperaturer är det absolut nödvändigt att installera en dränering. Töm ut vattnet när växlaren lämnas oanvänd och fortsätt värma upp vattnet när den används. Att tillsätta glykol i vattnet är också en effektiv metod.

1. Lämpligt medium:
2. Alla köldmedier utom ammoniak och klor. Vatten, vatten, etylenglykol,
3. organiska
4. lösningsmedel, gas
5. pH 6-8

DRIFT

Skruvgängad länk

För att undvika fara för komponenterna kommer det inte att finnas någon belastning på länken mellan BPHE och stycket; du behöver använda ett skruvlock och lufttät cirkel till lufttät. Använd ergometern för att referera till data i tabell för att göra skruvgänglänken.

Modell	Vridmoment
EATB12	ŷ170 Nm
EATB15	ŷ170 Nm
EATB23	ŷ350 Nm
EATB25/28	ŷ400 Nm

EATB52/61	y400 Nm
EATB85/95	y1000 Nm
EATB120/128	y1000 Nm

1. Kopparlödningslänk

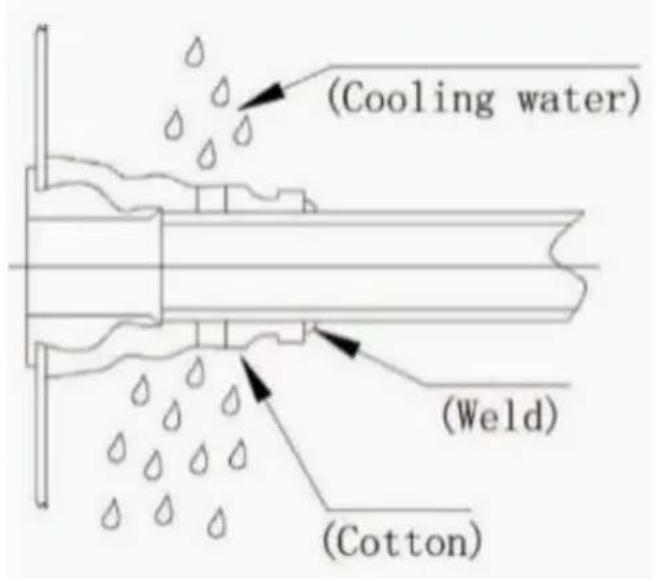

Rengör svetsytans borste på kloratlödningsflödet, med hjälp av 40-50 silverbaserade spön för svetsning; maximala temperaturen inte överstiger 650 °C; kylvatten in i vattensidan och i närheten av svetsavdelningen att införa en lämplig kylning och insprutning på köldmediesidan med klor till oxidation.

2. Bultfastning

För att undvika överdrivet vridmoment ska bulten lossna och baksidan av täckplattans deformation, med hjälp av momentnyckeln enligt data listade i tabellen för att fästa bulten.

Precis	M6	1/4"	M8	M10	M12
Vridmoment y10Nm	y12Nm	y15Nm	y18Nm	y22Nm

4 Installation

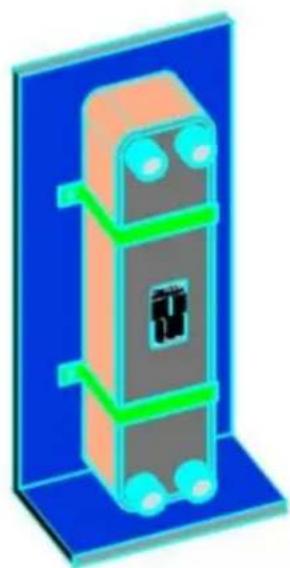

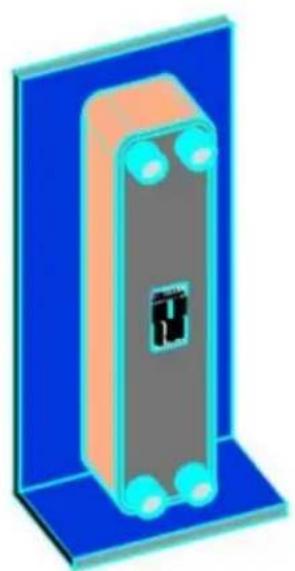

Se namnskyltens anslutna rörskiss och installationsritning. Dessutom bör kunden konfigurera att anslutet rör noggrant och installera den lödda plattvärmeväxlaren vertikalt.

Om rörledningen har vibrationer, längre rör och högre termisk expansion, vilket kommer att påverka den lödda plattvärmeväxlaren. Det är bättre att överväga att använda följande enheter: installera gummidyna mellan den lödda plattvärmeväxlaren och fästet; kompressor med stötdämpare, och använd korrugerat rör eller andra dämpningsanordningar när det raka röret är längre.

Tillverkare: Shanghai Xinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Teknisk support och e-garanticertifikat
