Produkttyp	Plattenwärmetauscher (gelötet)
Marke	Vevor
Modell	EATB12 (Varianten: EATB12-30, EATB12-40, EATB12-60)
Abmessungen (L × B × T)	190 × 76 × 84 mm (EATB12-30) 190 × 76 × 108 mm (EATB12-40) 190 × 76 × 158 mm (EATB12-60)
Nettogewicht / Bruttogewicht	2 kg / 2,5 kg (EATB12-30 & EATB12-40) 2,5 kg / 3 kg (EATB12-60)
Maximaler Betriebsdruck	3 MPa (30 bar)
Anzahl der Platten	30 (EATB12-30), 40 (EATB12-40), 60 (EATB12-60)
Materialien	Edelstahl (Platten), Kupfer (Lötverbindung)
Kompatible Fluide	Kältemittel (außer Ammoniak und Chlor), entmineralisiertes Wasser, Dampf, Öl, organische Lösungsmittel, Gase (pH 6 bis 8)
Hauptanwendung	Klimaanlage, Kälteerzeugung, Heizung (Verdampfer, Kondensator, Rückgewinnung)
Anschlüsse	Gewinde oder Löten (Kupfer) – empfohlenes Anzugsmoment: 170 Nm für Gewindeanschlüsse
Betriebstemperatur	650 °C beim Löten nicht überschreiten; Frost vermeiden (Temperatur unter 0 °C)
Installation	Senkrechte Montage empfohlen; bei Vibrationen Gummipuffer und Wellschlauch verwenden
Frostschutzmaßnahmen	Im Winter Wasser ablassen oder Glykol hinzufügen; bei Außenbetrieb Drainage installieren
Empfohlene Filterung	Installieren Sie einen Filter mit 40 bis 70 Maschen, um eine Verstopfung der Kanäle zu vermeiden
Wartung	Regelmäßige Reinigung der Filter; Überprüfung auf Dichtheit; Kontrolle des Anzugsmoments
Sicherheit	Maximaldruck nicht überschreiten; thermische Schocks vermeiden; Drehmomentschlüssel zum Anziehen verwenden
Reparierbarkeit	Ersatzteile erhältlich (Platten, Dichtungen) – Vevor-Support kontaktieren
Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support
Hersteller	Shanghaiuxinmuyeyouxianggsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN

Häufig gestellte Fragen - EATB12 Vevor

Welche Modelle sind für den Vevor EATB12 Wärmetauscher verfügbar?

Der Vevor EATB12 Plattenwärmetauscher ist in drei Varianten erhältlich: EATB12-30 (30 Platten), EATB12-40 (40 Platten) und EATB12-60 (60 Platten). Sie unterscheiden sich in Abmessungen und Gewicht.

Wie installiere ich den Plattenwärmetauscher korrekt?

Installieren Sie den Wärmetauscher senkrecht, um Luftstagnation zu vermeiden. Verwenden Sie einen Gummipuffer zwischen Wärmetauscher und Halterung, um Vibrationen zu absorbieren. Bei langen Leitungen verwenden Sie einen Wellschlauch oder Stoßdämpfer.

Welches Anzugsmoment ist bei Gewindeanschlüssen anzuwenden?

Für das Modell EATB12 beträgt das empfohlene Anzugsmoment 170 Nm. Verwenden Sie einen Drehmomentschlüssel, um ein übermäßiges Anziehen zu vermeiden, das die Abdeckplatte verformen könnte.

Welche Fluide sind mit diesem Wärmetauscher kompatibel?

Der Wärmetauscher akzeptiert Kältemittel (außer Ammoniak und Chlor), entmineralisiertes Wasser, Dampf, Öl, organische Lösungsmittel und Gase. Der pH-Wert des Fluids muss zwischen 6 und 8 liegen.

Wie schützt man den Wärmetauscher vor Frost?

Im Winter ist es unbedingt erforderlich, das Wasser abzulassen, wenn das Gerät nicht genutzt wird. Bei Betrieb halten Sie die Warmwasserzirkulation aufrecht oder fügen Sie Glykol hinzu. Installieren Sie für Außenanlagen eine Drainage.

Warum einen Filter vor dem Wärmetauscher installieren?

Ein Filter mit 40 bis 70 Maschen verhindert, dass Sand, Blätter und andere Fasern die Kanäle des Wärmetauschers verstopfen, und gewährleistet so einen optimalen Betrieb.

Welche Vorsichtsmaßnahmen sind beim Löten zu beachten?

Reinigen Sie die Oberfläche mit einer Bürste und einem Lötflussmittel auf Chloratbasis. Verwenden Sie silberhaltige Stäbe (40-50 %), überschreiten Sie nicht 650 °C und kühlen Sie die Bereiche nahe der Lötstelle mit Wasser, um Oxidation zu vermeiden.

Wie reinige und warte ich den Wärmetauscher?

Überprüfen Sie regelmäßig auf Dichtheit und Schraubenanzug. Reinigen Sie den Filter, falls vorhanden. Bei Verschmutzung kann eine Entkalkung mit geeignetem Produkt erforderlich sein, unter Beachtung der pH-Grenzen.

Was tun bei einem Leck im Wärmetauscher?

Ein Leck kann den Kompressor beschädigen. Stoppen Sie das Gerät sofort, lassen Sie das Fluid ab und kontaktieren Sie den Vevor Technischen Support unter www.vevor.com/support, um Ersatzteile oder Unterstützung zu erhalten.

Wo finde ich die Garantieurkunde und den technischen Support?

Die elektronische Garantieurkunde und der technische Support sind verfügbar unter www.vevor.com/support. Sie können den Hersteller auch über die in der Anleitung angegebene Adresse kontaktieren.

BEDIENUNGSANLEITUNG EATB12 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

PLATTENWÄRMER

MODELL: EATB12-40/EATB12-30/EATB12-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

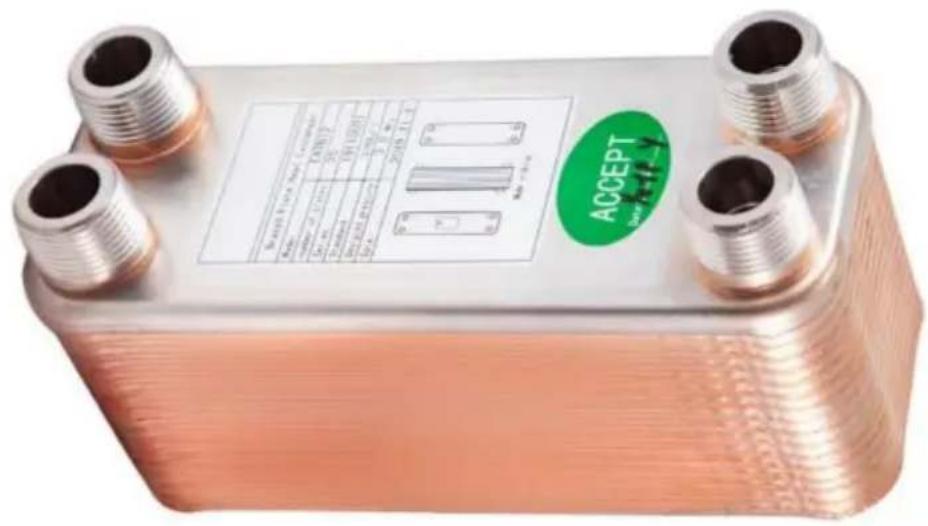

Plattenwärmetauscher

MODELL: EATB12-40/EATB12-30/EATB12-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

Modell	EATB12-30 EATB12-40 EATB12-60
Abmessungen (mm) (Länge*Breite* Dicke)	190*76*84	190*76*108 190*76*158
Maximale Arbeits Druck (Mpa)	3	3	3
Panel Menge (Stück)	40	30	60
Nettogewicht	2	2.5	3.3
(kg) Goss Gewicht (kg)	2.5	3	3.8

TEILELISTE

Modell	Bild	CB07	CB08	CB09	CB10	CB12
EATB12-30
EATB12-40
EATB12-60

SICHERHEIT UND WARNHINWEISE

1. Dieses Produkt sollte zum Schweißen von Zapfen mit Kältemittel verwendet werden, um ein Austreten von Kältemittel zu vermeiden.
2. Wenn ungelöste Feststoffe wie Sand, Unkraut, Blätter und andere Fasern im Wasser vorhanden sind, die Kanäle verstopfen können; wir empfehlen die Verwendung eines

Siebs mit 40-70 Maschen, um eine Verstopfung zu vermeiden.

3. Jeder Wärmetauscher kann einfrieren, wenn die Temperatur unter Null fällt. Ein Einfrieren im Wärmetauscher führt zu strukturellen

Beschädigungen und Undichtigkeiten. Wenn es zu Undichtigkeiten im Verdampfer kommt, könnte der Kompressor zerstört werden. Solche schwerwiegenden Folgen sollen vermieden werden. 4. Externes Einfrieren. Wenn ein Verdampfer oder Kondensator im Freien steht, könnte der Wärmetauscher im Winter einfrieren. Um ihn vor niedrigen Temperaturen zu schützen, ist es unbedingt erforderlich, eine Drainage zu installieren. Lassen Sie das Wasser ab, wenn der Wärmetauscher ungenutzt bleibt, und erwarten Sie das Wasser weiter, wenn er verwendet wird. Auch die Zugabe von Glykol zum Wasser ist eine wirksame Methode. 5. Geeignetes Medium:

Alle Kältemittel außer Ammoniak und Chlor, DI-Wasser, Wasser, Dampf, Öl, organische Lösungsmittel, Gas, pH 6-8

BETRIEB

Verbindungsstück mit Schraubgewinde

Um eine Gefährdung der Bauteile zu vermeiden, wird keine Belastung der Verbindung zwischen BPHE und dem Teil empfohlen; Sie müssen eine Schraubkappe verwenden und den Kreis luftdicht machen. Verwenden Sie das Drehmomentmessgerät, um die Daten in der Tabelle zum Herstellen der Schraubgewindeverbindung zu verwenden.

Modell	Drehmoment
EATB12	ŷ170 Nm
EATB15	ŷ170 Nm
EATB23	ŷ350 Nm
EATB25/28	ŷ400 Nm

EATB52/61	y400 Nm
EATB85/95	y1000 Nm
EATB120/128	y1000 Nm

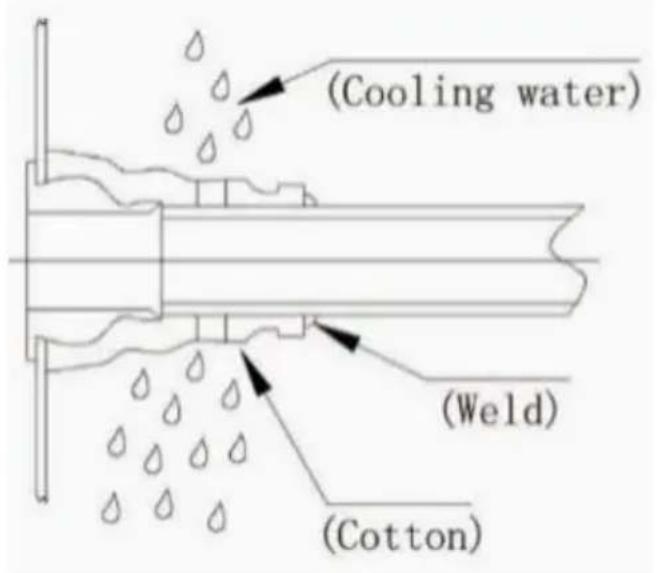

1. Kupferlötverbindung

Reinigen Sie die Schweißfläche mit einer Bürste

das Chlorat-Hartlotflussmittel, unter Verwendung

40-50 Silberstäbe für

Schweißen; die maximale

Temperatur nicht überschreitet

650 y; Kühlwasser in die

am Wasser und in der Nähe des

Schweißabteilung, um eine

entsprechende Kühlung und die

kältemittelseitige Einspritzung mit

Chlor zur Oxidation.

2. Schraubenbefestigung

Um zu vermeiden, dass ein zu hohes Drehmoment dazu führt, dass sich die Schraube löst und die Rückseite

Verformung der Abdeckplatte mit dem Messschlüssel gemäß

Die in der Tabelle aufgeführten Daten zum Anziehen der Schraube.

Nur	M6	1/4 Zoll	M8	M10	M12
Drehmoment y10Nm	y12Nm y15Nm y18Nm	y22Nm

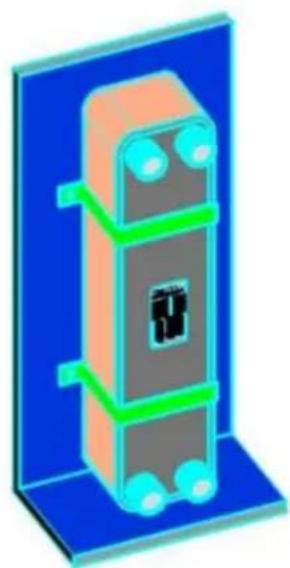

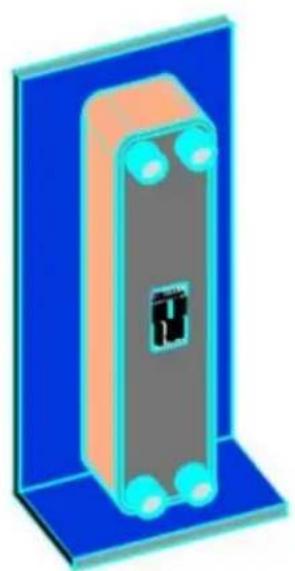

4. Installation

Bitte beachten Sie die Skizze der angeschlossenen Rohre und die Installationszeichnung auf dem Typenschild. Darüber hinaus muss der Kunde die angeschlossenen Rohre genau konfigurieren und den gelöteten Plattenwärmetauscher vertikal installieren.

Wenn die Rohrleitung vibriert, wirkt sich ein längeres Rohr und eine höhere Wärmeausdehnung auf den gelöteten Plattenwärmetauscher aus. Sie sollen den Einsatz der folgenden Geräte in Betracht ziehen: Installieren Sie ein Gummipolster zwischen dem gelöteten Plattenwärmetauscher und der Halterung; Kompressor mit Stoßdämpfer und verwenden Sie Wellrohre oder andere Dämpfungsgeräte, wenn die Rohre länger sind.

Hersteller: Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat
