Producttype	Gelaste platenwarmtewisselaar
Merk	Vevor
Model	EATB12 (varianten: EATB12-30, EATB12-40, EATB12-60)
Afmetingen (L × B × D)	190 × 76 × 84 mm (EATB12-30) 190 × 76 × 108 mm (EATB12-40) 190 × 76 × 158 mm (EATB12-60)
Netto-/brutogewicht	2 kg / 2,5 kg (EATB12-30 & EATB12-40) 2,5 kg / 3 kg (EATB12-60)
Maximale werkdruk	3 MPa (30 bar)
Aantal platen	30 (EATB12-30), 40 (EATB12-40), 60 (EATB12-60)
Materialen	Roestvrij staal (platen), koper (soldeer)
Geschikte vloeistoffen	Koelmiddelen (behalve ammoniak en chloor), gedemineraliseerd water, stoom, olie, organische oplosmiddelen, gassen (pH 6 tot 8)
Hoofdgebruik	Airconditioning, koeling, verwarming (verdamper, condensor, warmteterugwinning)
Aansluitingen	Schroefdraad of te solderen (koper) – aanbevolen aanhaalmoment: 170 Nm voor schroefdraadaansluitingen
Bedrijfstemperatuur	Overschrijd 650 °C niet tijdens het solderen; vermijd vorst (temperatuur onder 0 °C)
Installatie	Verticaal aanbevolen; gebruik een rubberen kussen en een soepele slang bij trillingen
Vorstbescherming	Water aftappen in de winter of glycol toevoegen; afvoer installeren voor buitengebruik
Aanbevolen filtratie	Installeer een zeef van 40 tot 70 mazen om verstopping van de kanalen te voorkomen
Onderhoud	Regelmatig reinigen van filters; controleren op lekkages; controleren van het aanhaalmoment
Veiligheid	Overschrijd de maximale druk niet; vermijd thermische schokken; gebruik een momentsleutel voor het aandraaien
Repareerbaarheid	Reserveonderdelen beschikbaar (platen, afdichtingen) – neem contact op met Vevor support
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Fabrikant	Shanghaiuxinmuyeyouxianggsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN

Veelgestelde vragen - EATB12 Vevor

Welke modellen zijn beschikbaar voor de Vevor EATB12 warmtewisselaar?

De Vevor EATB12 warmtewisselaar is verkrijgbaar in drie varianten: EATB12-30 (30 platen), EATB12-40 (40 platen) en EATB12-60 (60 platen). Ze verschillen in afmetingen en gewicht.

Hoe installeer ik de platenwarmtewisselaar correct?

Installeer de wisselaar verticaal om luchtstagnatie te voorkomen. Gebruik een rubberen kussen tussen de wisselaar en de bevestiging om trillingen te absorberen. Als de leiding lang is, voorzie dan een soepele slang of een demper.

Welk aanhaalmoment moet ik gebruiken voor de schroefdraadaansluitingen?

Voor het model EATB12 is het aanbevolen aanhaalmoment 170 Nm. Gebruik een momentsleutel om te voorkomen dat u te vast aandraait, wat de dekselplaat kan vervormen.

Welke vloeistoffen zijn geschikt voor deze wisselaar?

De wisselaar accepteert koelmiddelen (behalve ammoniak en chloor), gedemineraliseerd water, stoom, olie, organische oplosmiddelen en gassen. De pH van de vloeistof moet tussen 6 en 8 liggen.

Hoe bescherm ik de wisselaar tegen vorst?

In de winter is het noodzakelijk om het water af te tappen als het apparaat niet wordt gebruikt. Als het in bedrijf blijft, handhaaf dan de circulatie van warm water of voeg glycol toe. Installeer een afvoer voor buiteninstallaties.

Waarom een zeef vóór de wisselaar installeren?

Een zeef van 40 tot 70 mazen voorkomt dat zand, bladeren en andere vezels de kanalen van de wisselaar verstoppen, wat een optimale werking garandeert.

Welke voorzorgsmaatregelen moet ik nemen tijdens het solderen?

Reinig het oppervlak met een borstel en soldeervloeimiddel op chloraatbasis. Gebruik staven op zilverbasis (40-50%), overschrijd 650 °C niet en koel de gebieden nabij de las met water om oxidatie te voorkomen.

Hoe reinig en onderhoud ik de wisselaar?

Controleer regelmatig op lekkages en het aandraaien van de bouten. Reinig de zeef indien geïnstalleerd. Bij vervuiling kan ontkalking met een geschikt product nodig zijn, met inachtneming van de pH-grenzen.

Wat te doen bij een lek in de wisselaar?

Een lek kan de compressor beschadigen. Stop onmiddellijk het apparaat, tap de vloeistof af en neem contact op met de technische ondersteuning van Vevor via www.vevor.com/support voor reserveonderdelen of assistentie.

Waar vind ik het garantiecertificaat en technische ondersteuning?

Het elektronische garantiecertificaat en technische ondersteuning zijn beschikbaar op www.vevor.com/support. U kunt ook contact opnemen met de fabrikant via het adres in de handleiding.

GEBRUIKSAANWIJZING EATB12 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

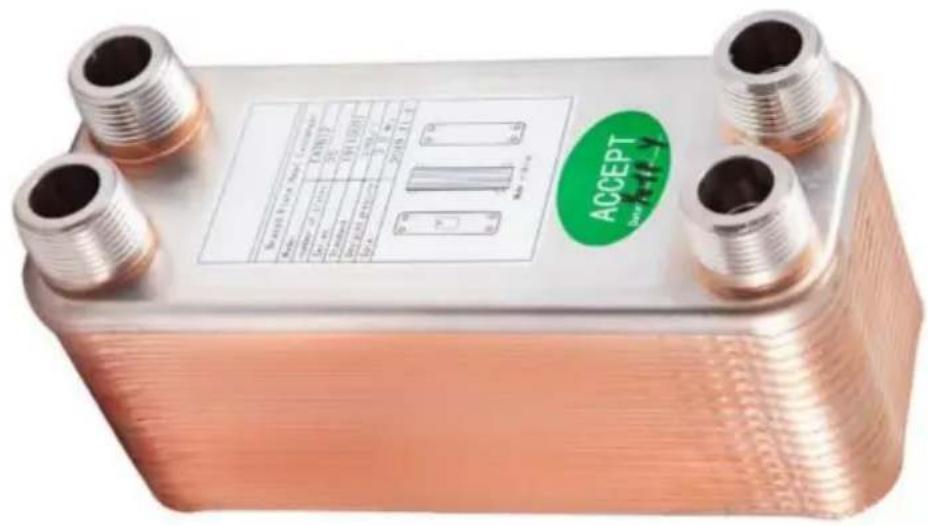

Platenwisselaar

MODEL: EATB12-40/EATB12-30/EATB12-60

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

PARAMETERLIJST

Model	EATB12-30 EATB12-40 EATB12-60
Afmeting (mm) (lengte*breedte* dikte)	190*76*84	190*76*108 190*76*158
Maximale werkdruk druk (Mpa)	3	3	3
Paneel Hoeveelheid	40	30	60
(stuks)	2	2.5	3.3
nettogewicht (kg) brutogewicht (kg)	2.5	3	3.8

ONDERDELENLIJST

model	afbeeling	CB07	CB08	CB09	CB10	CB12
EETB12-30
EETB12-40
EETB12-60

VEILIGHEID & WAARSCHUWINGEN

1. Dit product moet worden gebruikt voor het ijken van tappen met behulp van koelmiddel. Lekkage van koelmiddel voorkomen.
2. Als er onopgeloste vaste stoffen zoals zand, onkruid, bladeren en andere gezels in het water zitten, raken de kanalen gemakkelijk geblokkeerd; wij raden aan om een zeef van 40 70 mesh te gebruiken om verstopping te voorkomen.
3. Elke warmtewisselaar kan bevriezen als de temperatuur lager is dan nul. Bevriezing in de warmtewisselaar zal resulteren in structurele

schade en lekkage. Als er lekkage optreedt in de verdamper, zou de compressor kunnen worden vernietigd. Zulke ernstige gevolgen zouden moeten worden betaald als speciale aanbieding. 4. Extern bevriezen. Als een verdamper of condensor buiten staat, kan de warmtewisselaar in de winter bevriezen. Om hem te beschermen tegen lage temperaturen, is het noodzakelijk om een drainage te installeren. Laat het water weglopen wanneer de wisselaar ongebruikt blijft en blijf het water verwarmen tijdens gebruik. Het toevoegen van glycol aan het water is ook een effectieve methode. 5. Geschikt medium:

Alle koelmiddelen behalve ammoniak en chloor DI-water, waterdamp, olie, organische oplosmiddelen, gas pH-waarde 6 tot 8

WERKING

Schroefdraadverbinding

Om gevaar voor de componenten te voorkomen, mag er geen belasting op de verbindingen tussen BPHE en het stuk; u moet een schroefdop gebruiken en een luchtdichte cirkel om luchtdicht te maken. Gebruik de ergometer om te verwijzen naar de gegevens in de tabel om de schroefdraadverbinding te maken.

Model	Koppel
EETB12	ŷ170 Nm
ETENB15	ŷ170 Nm
ETENB23	ŷ350 Nm
EETB25/28	ŷ400 Nm

EETB52/61	y400 Nm
EETB85/95	y1000 Nm
EETB120/128	y1000 Nm

1. Koperen soldeerverbinding

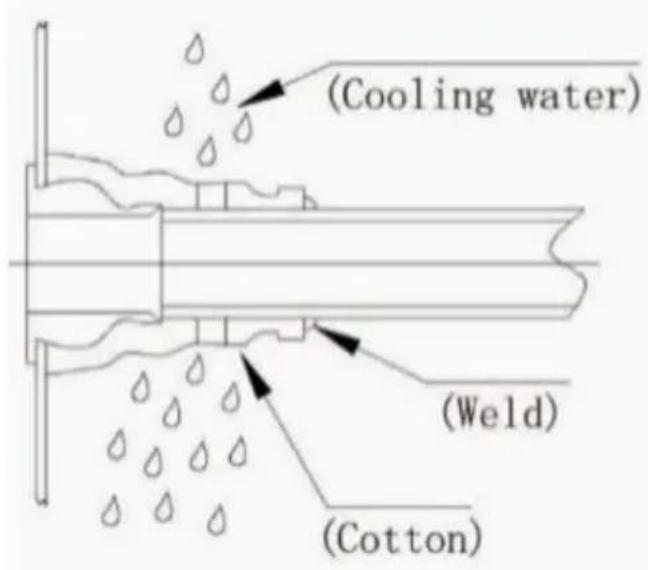

Reinig de lasoppervlakteborstel op de chloraat soldeervloeistof, met behulp van 40-50 staven op basis van zilver voor lassen; het maximum temperatuur niet overschrijdt 650 °C. Koelwater in de buurt van de lasafdeling om een passende koeling te geven en injectie aan de koelmiddelzijde met chloor tot oxidatie.

2. Boutbevestiging

Om te voorkomen dat de bout losraakt en de achterkant losraakt door een te hoog koppel, vervorming van de afdekplaat, met behulp van de meetsleutel volgens de gegevens die in de tabel staan vermeld om de bout vast te draaien.

Zojuist	M6	1/4"	M8	M10	M12
Koppel ü10Nm ü12Nm	y15Nm	y18Nm	8Nm	y22Nm

4. Installatie

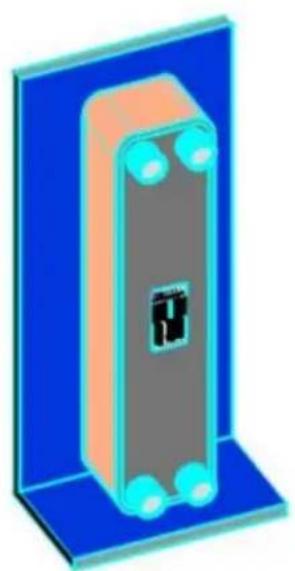

Raadpleeg de schets van de aangesloten buis en de installatietekening van het typeplaatje. Bovendien moet de klant een aangesloten buis nauwkeurig configureren en de gesoldeerde platenwarmtewisselaar verticaal installeren.

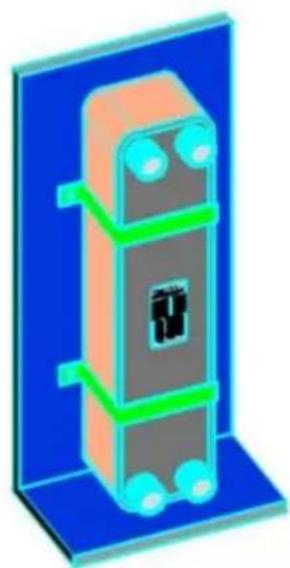

Als de pijpleiding trillingen heeft, langere pijp en hogere thermische uitzetting, wat van invloed is op de gesoldeerde platenwarmtewisselaar. U kunt beter overwegen om de volgende apparaten te gebruiken: installeer een rubberen pad tussen de gesoldeerde platenwarmtewisselaar en de beugel; compressor met schokdemper, en gebruik gegolfde pijp of andere dempingsapparaten wanneer de rechte pijp langer is.

Fabrikant: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
