PLATENWISSELAAR

Model: EATB28-30/EATB28-50/EATB28-80/EATB28-100

EATB12-30/EATB12-40/EATB12-60

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Parameterlijst

A1 A2 Q4 Q1 L2 L1 H Q3 Q2

Model	Dimensie(mm)(L1*A1*H)	MaximaalWerkenDruk(Mpa)	PaneelHoeveelheid(stuks)	Connector(Q1Q2Q3Q4)	NettoGewicht(kg)	KantVolume(Q1-Q2/Q3-Q4)(L)
ETB28-30	301*126*85	3.0	30	4*1-1/4 "NPT	5,85	0,84L/0,728L
ETB28-50	301*126*131	3.0	50	4*1-1/4 "NPT	8.52	1,4L/1,288L
ETB28-80	301*126*201	3.0	80	4*1-1/4 "NPT	12.51	2,24L/2,128L
ETB28-100	301*126*248	3.0	100	4*1-1/4 "NPT	15.2	2,8L/2,688L
ETB12-30	190*76*85	3.0	30	4*3/4 "NPT	2.1	0,24L/0,208L
ETB12-40	190*76*109	3.0	40	4*3/4 "NPT	2.5	0,32L/0,288L
ETB12-60 9	190*76*15	3.0	60	4*1/2 "G	3.3	0,48L/0,448L

Onderdelen lijst

Model	Afbeelding	EATB28-30/50/80/100 EATB12-30/40/60
BordUitwisselaar		1	1
InstallerenSteun		2	2

Beveiliging en waarschuwingen

1. Dit product moet worden gebruikt voor het lassen van aansluitingen bij gebruik van koelmiddel om lekkage van koelmiddel te voorkomen.
2. Als er onopgeloste vaste stoffen zoals zand, onkruid, bladeren en andere vezels in zitten het water, de kanalen worden gemakkelijk geblokkeerd; wij raden aan om een Zeef met maaswijdte 40\~70 om verstopping te voorkomen.
   3.Elke warmtewisselaar kan bevriezen als de temperatuur lager is nul. Bevriezing van de binnenkant van de warmtewisselaar zal leiden tot structurele schade schade en lekkage. Als er lekkage optreedt in de verdamper, kan zelfs de compressor kan worden vernietigd. Om bevriezing te voorkomen:
   Gebruik een vorstbeschermingsthermostaat en een stromingsschakelaar om een consistente waterstroom voor, tijdens en na werking van de compressor *Vermijd het gebruik van de unit tijdens stilstand van de pomp. Voer het water af wanneer de wisselaar ongebruikt blijft en blijf het water verwarmen wanneer deze aanwezig is gebruik.
   *Gebruik antivries als de verdampingstemperatuur dicht bij de vloeistofzijde ligt bevriezen, glycol of ander antivriesmiddel aan het water toevoegen.
3. Reiniging: Regelmatig omgekeerd spoelen ter plaatse is de meest eenvoudige optie. Als er is echter kalkaanslag opgetreden, chemisch reinigen zal noodzakelijk zijn, reinigen met schoonmaakmiddelen voor vetafzettingen (zonder chloor), voor zwaardere

gebruik chemicaliën die compatibel zijn met koper en roestvrij staal zoals mierenzuur, citroenzuur of andere organische zuren. Gebruik een zwakzure reinigingsvloeistof wordt door de warmtewisselaar gepompt in tegengestelde stroomrichting ongeveer tweemaal de normale stroomsnelheid. Vergeet niet dat de schoonmaak zuur moet gewoonlijk 24 uur in tegengestelde richting worden gecirculeerd. Bij hte voltooiing van het reinigingsproces, is het belangrijk dat de unit minimaal 30 minuten met schoon water spoelen.

5. Geschikt medium:

* Alle koelmiddelen behalve ammoniak, chloor en DI-water, dampolie, organische * oplosmiddelen, gas * PH 6\~8

*Let op de bedrijfstemperatuur en ontwerpdruk op de PHE

Operatie

1. Schroefdraadverbinding

Om gevaar voor de componenten te voorkomen, wordt er geen belasting op de componenten uitgeoefend link tussen BPHE en het stuk; je moet een schroefdop gebruiken en luchtdichte cirkel naar luchtdicht. Gebruik de ergometer om de gegevens in de tafel om de schroefdraadlink te doen.

Model	Koppel
EATB12-30/40/60	ÿ170 Nm
EATB28-30/50/80/100	ÿ400 Nm

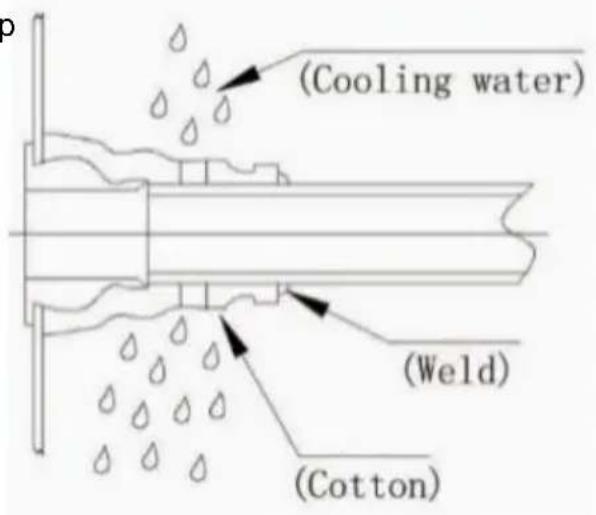

2. Koperen soldeerverbindingMaak het lasoppervlak schoon en borstel het oij de flux, met behulp van 40-50 zilvergebaseerd staven voor lassen; het maximum temperatuur niet hoger is dan 650 y(1202Fy; koelwater in de aan het water en in de nabijheid van de lasafdeling om een passende koeling en de koudemiddelinjectie met Stikstof om oxidatie te voorkomen.
3. BoutbevestigingOm overmatig koppel te voorkomen, moet de bout loskomen en weer terug vervorming van de afdekplaat, met behulp van de meetsleutel volgens de gegevens vermeld in de tabel om de bout vast te zetten.

Zojuist	M6	1/4"	M8	M10	M12
Koppel 1	0Nm 12Nm	15Nm 18Nm 22Nm

4. Installatie

Raadpleeg de schets en installatie van de aangesloten buizen op het typeplaatje tekening. Bovendien moet de klant een aangesloten buis configureren nauwkeurig en installeer de gesoldeerde platenwarmtewisselaar verticaal.

Als de pijpleiding trillingen heeft, is de pijp langer en is de thermische uitzetting groter, wat de gesoldeerde platenwarmtewisselaar zal beïnvloeden. U kunt beter de volgende apparaten overwegen: plaats een rubberen kussentje tussen de gesoldeerde platenwarmtewisselaar en de beugel; compressor met schokdemper, en gebruik gegolfde buizen of andere dempingsvoorzieningen als de rechte buizen langer zijn

5. Werkschema

6. Wisselaarselectie

Opmerking: De gegevens tussen () zijn de standaardwaarde. U kunt dit formulier invullen met de juiste gegevens. Als de verwarmingscapaciteit onbepaald is, geef dan de waarde van het debiet op binnen de stippellijn.

Exchanger Selection

Capacity

Max dp (50kPa)

Fluid 1

Side 1

Inlet Temp.

Side 1

Outlet Temp.

Flow Rate

Fluid 2

Side 2

Inlet Temp.

Side 2

Outlet TemP.

Flow Rate
