EATB28-80 - Värmeväxlare Vevor - Gratis bruksanvisning och manual

Produkttyp	Lödd plattvärmeväxlare
Märke	Vevor
Modell	EATB28-80
Mått (L x B x H)	301 x 126 x 201 mm
Vikt	12,51 kg
Maximalt arbetstryck	3,0 MPa
Antal plattor	80
Anslutning	4 x 1-1/4" NPT
Volym primärsida (T1-T2)	2,24 L
Volym sekundärsida (T3-T4)	2,128 L
Plattmaterial	Rostfritt stål
Lödmaterial	Koppar
Rekommenderat pH-område	6 - 8
Applikationer	Uppvärmning, kylning, HVAC-system
Underhåll och rengöring	Backspolning ; kemisk rengöring med kompatibla organiska syror
Frostskydd	Använd frostskyddsmedel eller frostskyddstermostat
Åtdragningsmoment för anslutningar	400 Nm
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis finns online

Vanliga frågor - EATB28-80 Vevor

Hur installerar man värmeväxlaren EATB28-80?

Montera enheten vertikalt med hjälp av en monteringskonsol. Anslut rören med ett åtdragningsmoment på 400 Nm för 1-1/4" NPT-kopplingar. Om kretsen har vibrationer, installera en gummibuffert eller ett korrugerat rör.

Vilket åtdragningsmoment för anslutningarna?

För modell EATB28-80 är det rekommenderade åtdragningsmomentet 400 Nm. Använd en momentnyckel för att undvika att skada gängorna.

Hur undviker man frost i värmeväxlaren?

För att undvika frost, använd en frostskyddstermostat och en flödesvakt för att hålla ett konstant vattenflöde. Du kan också tillsätta glykolbaserat frostskyddsmedel eller tömma vattnet vid långvarig användning.

Hur rengör man värmeväxlaren?

Utför backspolning regelbundet. För kalkavlagringar, använd ett kemiskt rengöringsmedel baserat på myrsyra eller citronsyra (kompatibelt med koppar och rostfritt stål). Låt cirkulera backspolning i cirka 24 timmar, skölj sedan med rent vatten i 30 minuter.

Vilka vätskor är kompatibla med värmeväxlaren?

Värmeväxlaren accepterar vatten, olja, ånga och organiska lösningsmedel (förutom ammoniak, klor). Vätskans pH bör vara mellan 6 och 8. Undvik suspenderade fasta partiklar genom att installera ett filter med 40 till 70 maskor.

Vad är maximalt arbetstryck?

Maximalt arbetstryck är 3,0 MPa (cirka 30 bar). Överskrid inte denna gräns för att undvika risk för läckage eller skada.

Hur väljer man rätt storlek på värmeväxlaren?

Använd urvalsformuläret i manualen: ange in-/utloppstemperaturer och flöden för båda vätskorna. För okänd värmekapacitet, ange flödet. Se dimensionstabellen för lämplig modell.

Vad gör man vid läckage?

Stäng av enheten omedelbart. Kontrollera anslutningarna och dra åt med rekommenderat moment. Om läckaget kvarstår kan intern frost vara orsaken; avfrosta och inspektera plattorna. Kontakta teknisk support vid behov.

Var hittar man teknisk support från Vevor?

Teknisk support och elektroniskt garantibevis finns på www.vevor.com/support. Där kan du ställa frågor eller begära hjälp.

Vad är garantin för värmeväxlaren?

Vevor tillhandahåller en elektronisk garanti. Besök www.vevor.com/support för att få certifikatet och se garantivillkoren.

BRUKSANVISNING EATB28-80 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PLATTVÄXARE

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100 EATB12-30/EATB12-40/EATB12-60

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLATTVÄXARE

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100

EATB12-30/EATB12-40/EATB12-60

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Parameterlista

Modell	Dimensionera (mm) (L1*A1*H)	Maximal Arbetssätt Tryck (Mpa)	Panel Kvantitet (st)	Anslutning (Q1Q2Q3 Q4)	Netto Volym vikt (kg)	Sida (Q1-Q2/Q3-Q4) (L)
EATB 28-30	301*126*85	3.0	30	4*1-1/4"N PT	5,85	0,84L/0,728L
EATB 28-50	301*126*131	3.0	50	4*1-1/4"N PT	8,52	1,4L/1,288L
EATB 28-80	301*126*201	3.0	80	4*1-1/4"N PT	12.51	2,24L/2,128L
EATB 28-100	301*126*248	3.0	100	4*1-1/4"N PT	15.2	2,8L/2,688L
EATB 12-30	190*76*85	3.0	30	4*3/4" NPT	2.1	0,24L/0,208L
EATB 12-40	190*76*109	3.0	40	4*3/4" NPT	2.5	0,32L/0,288L
EATB12-60	9	3.0	60	4*1/2"G	3.3	0,48L/0,4190*76*1548L

Dellista

Modell	Bild EATB	28-30/50/80/100 EATB12-30/40/60
TallrikVäxlare		1	1
InstallerarStöd		2	2

Säkerhet och varningar

1. Denna produkt ska användas för att svetsa tapparna vid användning av köldmedium för att undvika köldmedieläckage.
2. Om olösta fasta ämnen som sand, ogräs, löv och andra fibrer finns i vattnet, kanalerna blockeras lätt; vi rekommenderar att använda en 40 \~ 70 mesh sil för att undvika blockering.
3. Alla värmeväxlare kan frysa när temperaturen är lägre än noll. Frysning i värmeväxlaren kommer att resultera i strukturella skador och läckage. Om läckage inträffar i förångaren kan till och med kompressorn förstöras. För att undvika frysning: Använd en frysskyddstermostat och flödesbrytare för att garantera ett konstant vattenflöde före, under och efter kompressordrift. Undvik att använda enheten under pumpstopp, töm ut vattnet när växlaren lämnas oanvänd och fortsätt värma vattnet när den är i användning. Använd frostskyddsmedel när avdunstningstemperaturen är nära vätskesidans frysning. Tillsätt glykol eller annat frostskyddsmedel i vattnet.
4. Rengöring: Regelbunden omvänd spolning på plats är det bästa alternativet. Om avlagringar har inträffat, kommer kemisk rengöring att vara nödvändig. Rengör med rengöringsmedel för fettavlagringar (utan klor), för tyngre

nedsmutsning, använd kemikalier kompatibla med koppar och rostfritt stål såsom myrsyra, citronsyra eller andra organiska syror. Använd svagt sur rengöringsvätska som pumpas genom värmeväxlaren i omvänd flödesriktning vid ungefär två gånger den normala flödeshastigheten. Kom ihåg att rengöringssyran ska cirkuleras i omvänt flöde i vanligtvis 24 timmar. Vid slutförandet av rengöringsprocessen är det viktigt att enheten spolas med rent vatten i minst 30 minuter.

5. Lämpligt medium:

* Alla köldmedier utom ammoniak, klor och DI-vatten, vatten, ångolja, organiska lösningsmedel, gas * PH 6–8

* Var uppmärksam på driftstemperaturen och designtrycket på PHE

Drift

1. Skruva gänglänken

För att undvika fara för komponenterna kommer det inte att finnas någon belastning på länken mellan BPHE och stycket; du behöver använda ett skruvlock och lufttät cirkel för att lufttäta. Använd ergometern för att referera till data i tabellen för att göra skruvgänglänken.

Modell	Vridmoment
EATB12-30/40/60	ÿ170 Nm
EATB28-30/50/80/100	ÿ400 Nm

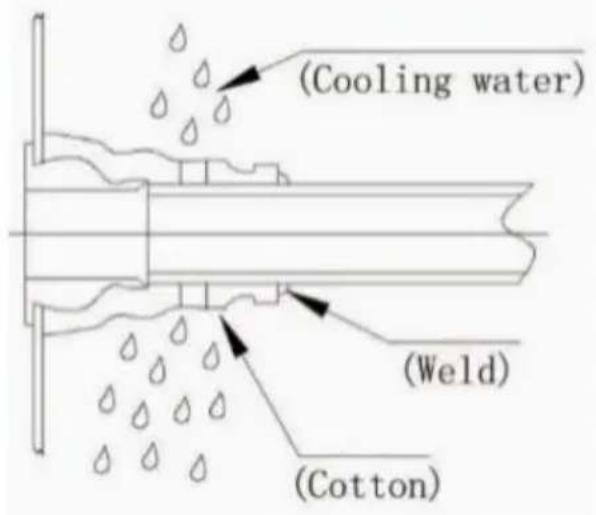

2. KopparlödningslänkRengör svetsytan och borsta påflödet, med 40-50 silverbaseradestänger för svetsning; maximalttemperaturen inte överstiger 650 ÿÿ1202Fÿ; kylvatten ivattensidan och i närheten avsvetsavdelningen att införa enlämplig kylning ochinsprutning på köldmediesidan medKväve för att undvika oxidation.
3. BultfästningFör att undvika överdrivet vridmoment ska bulten lossna och baksidantäckplattans deformation, med hjälp av mätnyckeln enligtdata listade i tabellen för att fästa bulten.

Bara	M6	1/4"	M8 M10		M12
Vridmoment	ÿ10Nm	ÿ12Nm	ÿ15Nm	ÿ18Nm	ÿ22Nm

4. Installation

Se namnskyltens anslutna rörskiss och installationsteckning. Dessutom bör kunden konfigurera ett anslutet rör exakt och installera den lödda plattvärmeväxlaren vertikalt.

Om rörledningen har vibrationer, längre rör och högre termisk expansion, vilket kommer att påverka den lödda plattvärmeväxlaren. Det är bättre att överväga att använda följande enheter: installera gummidyna mellan den lödda plattvärmeväxlaren och fästet; kompressor med stötdämpare, och använd korrugerat rör eller andra dämpningsanordningar när det raka röret är

5. Arbetsschema

i () är standardvärdet, du kan fylla i detta formulär med lämpliga data. Om värmekapaciteten är obestämd, vänligen ange flödesvärdet inom den streckade linjen.

Välj värmeväxlare

Kapacitet

Max dp (50kPa)

Fluid 1

Sida 1

Inloppstemperatur

Sida 1

Utloppstemperatur

Flödeshastighet

Fluid 2

Sida 2

Inloppstemperatur

Sida 2

Utloppstemperatur

Flödeshastighet
