EATB12 - Scambiatore di calore Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scambiatore di calore a piastre brasate
Marca	Vevor
Modello	EATB12 (varianti: EATB12-30, EATB12-40, EATB12-60)
Dimensioni (L × l × spessore)	190 × 76 × 84 mm (EATB12-30) 190 × 76 × 108 mm (EATB12-40) 190 × 76 × 158 mm (EATB12-60)
Peso netto/lordo	2 kg / 2,5 kg (EATB12-30 & EATB12-40) 2,5 kg / 3 kg (EATB12-60)
Pressione di esercizio massima	3 MPa (30 bar)
Numero di piastre	30 (EATB12-30), 40 (EATB12-40), 60 (EATB12-60)
Materiali	Acciaio inossidabile (piastre), rame (brasatura)
Fluidi compatibili	Refrigeranti (tranne ammoniaca e cloro), acqua demineralizzata, vapore, olio, solventi organici, gas (pH da 6 a 8)
Utilizzo principale	Condizionamento, refrigerazione, riscaldamento (evaporatore, condensatore, recuperatore)
Raccordi	Filettati o da brasare (rame) – coppia di serraggio raccomandata: 170 Nm per i raccordi filettati
Temperatura di funzionamento	Non superare 650 °C durante la brasatura; evitare il congelamento (temperatura inferiore a 0 °C)
Installazione	Verticale raccomandata; utilizzare un tampone in gomma e un tubo ondulato in caso di vibrazioni
Precauzioni contro il gelo	Svuotare l'acqua in inverno o aggiungere glicole; installare un drenaggio per uso esterno
Filtrazione raccomandata	Installare un filtro a maglie da 40 a 70 per evitare l'ostruzione dei canali
Manutenzione	Pulizia regolare dei filtri; verificare l'assenza di perdite; controllo della coppia di serraggio
Sicurezza	Non superare la pressione massima; evitare shock termici; utilizzare un dinamometrico per il serraggio
Riparabilità	Ricambi disponibili (piastre, guarnizioni) – contattare il supporto Vevor
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Produttore	Shanghaiuxinmuyeyouxianggsi, Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN

Domande frequenti - EATB12 Vevor

Quali sono i modelli disponibili per lo scambiatore Vevor EATB12?

Lo scambiatore di calore Vevor EATB12 è disponibile in tre varianti: EATB12-30 (30 piastre), EATB12-40 (40 piastre) e EATB12-60 (60 piastre). Differiscono per dimensioni e peso.

Come installare correttamente lo scambiatore a piastre?

Installare lo scambiatore verticalmente per evitare il ristagno d'aria. Utilizzare un tampone in gomma tra lo scambiatore e il supporto per assorbire le vibrazioni. Se la tubazione è lunga, prevedere un tubo ondulato o un ammortizzatore.

Quale coppia di serraggio applicare ai raccordi filettati?

Per il modello EATB12, la coppia di serraggio raccomandata è di 170 Nm. Utilizzare un dinamometrico per evitare un serraggio eccessivo che potrebbe deformare la piastra di copertura.

Quali fluidi sono compatibili con questo scambiatore?

Lo scambiatore accetta refrigeranti (tranne ammoniaca e cloro), acqua demineralizzata, vapore, olio, solventi organici e gas. Il pH del fluido deve essere compreso tra 6 e 8.

Come proteggere lo scambiatore dal gelo?

In inverno, è imperativo svuotare l'acqua se l'apparecchio non viene utilizzato. Se rimane in servizio, mantenere la circolazione di acqua calda o aggiungere glicole. Installare un drenaggio per le installazioni esterne.

Perché installare un filtro a monte dello scambiatore?

Un filtro a maglie da 40 a 70 impedisce a sabbia, foglie e altre fibre di ostruire i canali dello scambiatore, garantendo così un funzionamento ottimale.

Quali sono le precauzioni da prendere durante la brasatura?

Pulire la superficie con una spazzola e un flussante per brasatura al clorato. Utilizzare bacchette a base d'argento (40-50%), non superare 650 °C e raffreddare le zone vicine alla saldatura con acqua per evitare l'ossidazione.

Come pulire e mantenere lo scambiatore?

Verificare regolarmente l'assenza di perdite e il serraggio dei bulloni. Pulire il filtro se installato. In caso di incrostazioni, può essere necessaria una decalcificazione con un prodotto adatto, rispettando i limiti di pH.

Cosa fare in caso di perdita nello scambiatore?

Una perdita può danneggiare il compressore. Arrestare immediatamente l'apparecchio, svuotare il fluido e contattare il supporto tecnico Vevor su www.vevor.com/support per ottenere ricambi o assistenza.

Dove trovare il certificato di garanzia e il supporto tecnico?

Il certificato di garanzia elettronico e l'assistenza tecnica sono disponibili su www.vevor.com/support. È inoltre possibile contattare il produttore tramite l'indirizzo indicato nel manuale.

MANUALE UTENTE EATB12 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCAMBIATORE A PIASTRE

MODELLO:EATB12-40/EATB12-30/EATB12-60

"Risparmia la metà", "Meta prezzo" o qualsiasi altra espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente coprir tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Scambiatore a piastre

MODELLO:EATB12-40/EATB12-30/EATB12-60

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci:

Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

ELENCO PARAMETRI

Modello	EATB12-30 EATB12-40 EATB12-60
Dimensioni (mm) (lunghezza*larghezza* spessore)	Dimensioni: 190*76*84	Dimensioni: 190*76*108
Lavoro massimo pressione (Mpa)	3	3	3
Quantità pannello (pz)	40	30	60
peso netto (kg)	2	2.5	3.3
peso del pannello (kg)	2.5	3	3.8

ELENCO DEI PEZZI

modello	imagine	Modello	CB07, C	B08, CB09, CB10,	CB12
EATB12-30
EATB12-40
EATB12-60

SICUREZZA E AVVERTENZE

1. Questo prodotto deve essere utilizzato per saldare i rubinetti utilizzando refrigerante per evitare perdite di refrigerante.
2. Se sono presenti solidi non disciolti come sabbia, erbace, foglie e altri fibre l'acqua, i canali si bloccano lavorante; si consiglia di utilizzare un

Filtro da 40~70 maglie per evitare intasamenti.

1. Qualiasi scambiatore di calore potrebbe congelarsi quando la temperatura è inferiore zero. Il congelamento all'interno dello scambiatore di calore provochera danni strutturali

danni e perdite. Se si verificano perdite nell'evaporatore,anche il compressore potrebbe essere distrutto. Tali gravi conseguenze dovrebbero essere pagato speciale.

1. Congelamento esterno. Se un evaporatore o un condensatore è all'esterno, il calore scambiatore potrebbe congelare in inverno. Per proteggerlo dalle basse temperature, è indispensable installare un drenaggio. Scaricare l'acqua quando il lo scambiatore rimane inutilizzato e continua a riscaldare l'acqua quando è in uso. Un altro metodo efficace è aggiungere glicole all'acqua.
2. Mezzo adatto:

Tutti i refrigeranti accetto ammoniaca e cloro Acqua deionizzata
Acqua, vapore
Olio, solventi organici, gas
PH 68

OPERAZIONE

Collegamento filetatto

Per evitare pericoli ai componenti, non ci sare alcun carico sul collegamento tra BPHE e il pezzo; è necessario utilizzato un tappo a vite e cercchio airproof per airproof. Utilizzato l'ergometro per fare riferimento ai dati nel tabella per realizzare il collegamento della filettatura.

Modello	Coppia
EATB12	ë170 Nm
EATB15	170 Nm
EATB23	ë350 Nm
EATB25/28	400 Nm

EATB52/61	400 Nm
EATB85/95	1000 Nm
EATB120/128	1000 Nm

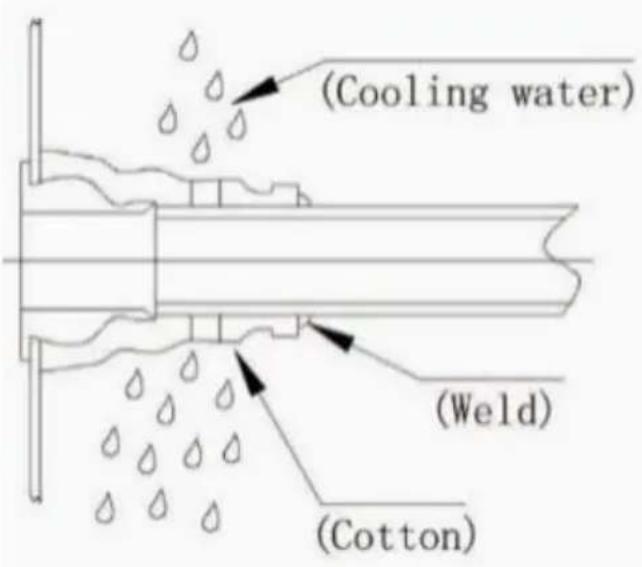

1. Collegamento per brasatura in rame

Pulisci la superficie di saldatura con la spazzola il flusso di brasatura al clorato,utilizzando 40-50 barre a base d'argento per saldatura;il massimo la temperature non supera 650 y;acqua di raffreddamento nel in riva all'acqua e nelle vicinanze dell' reparto di saldatura per imporre un raffreddamento adeguato e iniezione lato refrigerante con cloro all'ossidazione.

2. Fissaggio tramite bulloni

Per evitare una copbia eccessiva che potrebbe causare lo svitamento del bullone e la parte posteriore deformazione della piatra di copertura, utilizzando la chiave di misura secondo la dati indicati nella tabella per il fissaggio del bullone.

Appena	M6	1/4"	M8	M10	M12
Coppia y10Nm y12Nm	m	y15Nm	y18Nm	y22Nm

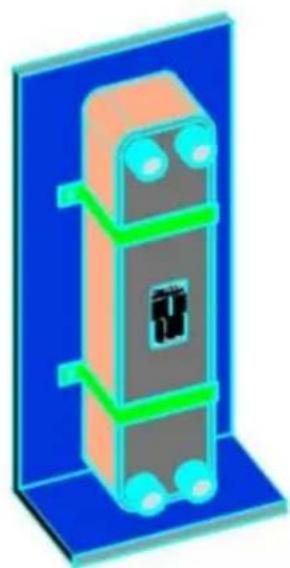

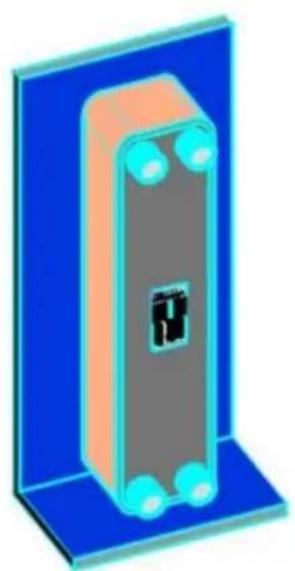

4. Installazione

Fare riferimento allo schizzo del tubo collegato e al disegno di installmente della targhetta. Inoltre, il cliente deve configurare un tubo collegato in modo accurato e installare lo scambiatore di calore a piastre brasate verticalmente.

Se la conduttura presenta vibrazioni, tubi più lunghi e una maggiore dilatazione termica, che influenzeranno lo scambiatore di calore a piastre brasate. è meglio prendere in considerazione l'adozione dei seguenti dispositivi: installare un cuscinetto in gomma tra lo scambiatore di calore a piastre brasate e la staffa; compressore conammortizzatore e utilizzato tubi corrugati o altri dispositivi di smorzamento quando il tubo dritto è più lur

Produttore: Shanghaiuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia
