MODE D'EMPLOI CS202 Vevor
Technique Assistance et certificat de garantie électronique www.vevor.com/support
SUPPORT DE COMPOSANT AUDIO MANUEL DE L' UTILISATEUR
N° DE MODÈLE : CS202
Veuillez lire attentivement ce manuel avant d'utiliser le produit. Ne pas le faire pourrait entraîner des blessures graves.
PRÉCAUTIONS DE MONTAGE
- N'installez pas le produit avant d'avoir lu et compris les instructions les avertissements fournis dans cette fiche d'installation. Si vous a des questions concernant les instructions ou les avertissements, veuillez contacter votre distributeur local.
- Veuillez vous référer au guide d'installation pour connaître les distances recommandées par rapport au mur afin d'éviter tout risqu de dommages matériels.
- Ce produit ne doit être installé que par une personne possédant d bonnes aptitudes en mécanique, une expérience en construction de base et une compréhension complète du processus d'installation.
- Assurez-vous que la surface d’appui supportera en toute sécurité charge combinée de l’équipement et de tout le matériel et composants attachés.
- En cas de montage sur des montants muraux en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L'utilisation d'un détecteur de montants « bord à bord » est forter recommandée.
- Utilisez toujours un assistant ou un équipement de levage mécanique pour soulever et positionner l'équipement en toute sécurité.
- Serrez fermement les vis, mais sans trop serrer. Un serrage excess peut endommager les articles, réduisant considérablement leur pouvoir de maintien.
- Ce produit est destiné à un usage intérieur uniquement. L'utilisation
ce produit à l'extérieur pourrait entraîner une défaillance du produit des blessures.
- Ne dépassez jamais la capacité de charge maximale.
CONSERVER LES INSTRUCTIONS
PRÉCAUTIONS D'UTILISATION
POUR ÉVITER DES BLESSURES GRAVES ET LA MORT PAR BASCULEMENT :
- Ce produit n'est pas un jouet. Gardez les enfants loin de cet ai
- Ne dépassez pas les capacités de poids avant de déménager.
- Utilisez uniquement sur une surface plane, dure et lisse capable d supporter en toute sécurité un support de composant audio entièremer chargé.
- Utiliser uniquement comme prévu. Inspectez avant chaque utilisation ne pas utiliser si les pièces sont desserrées ou endommagées.
TECHNICAL SPECIFICATIONS
| Modèle | CS202 |
| dimensions du produit (LxlxH)(mm) | 425*240*320 |
| Taille d'emballage (LxlxH)(mm) | 410*298*55 |
| Poids net / kg) | Environ 2,6 |
| Poids brut (kg) | Environ 3 |
*Les produits tels que les spécifications, l'apparence et la concep sont sujets à modification sans préavis.

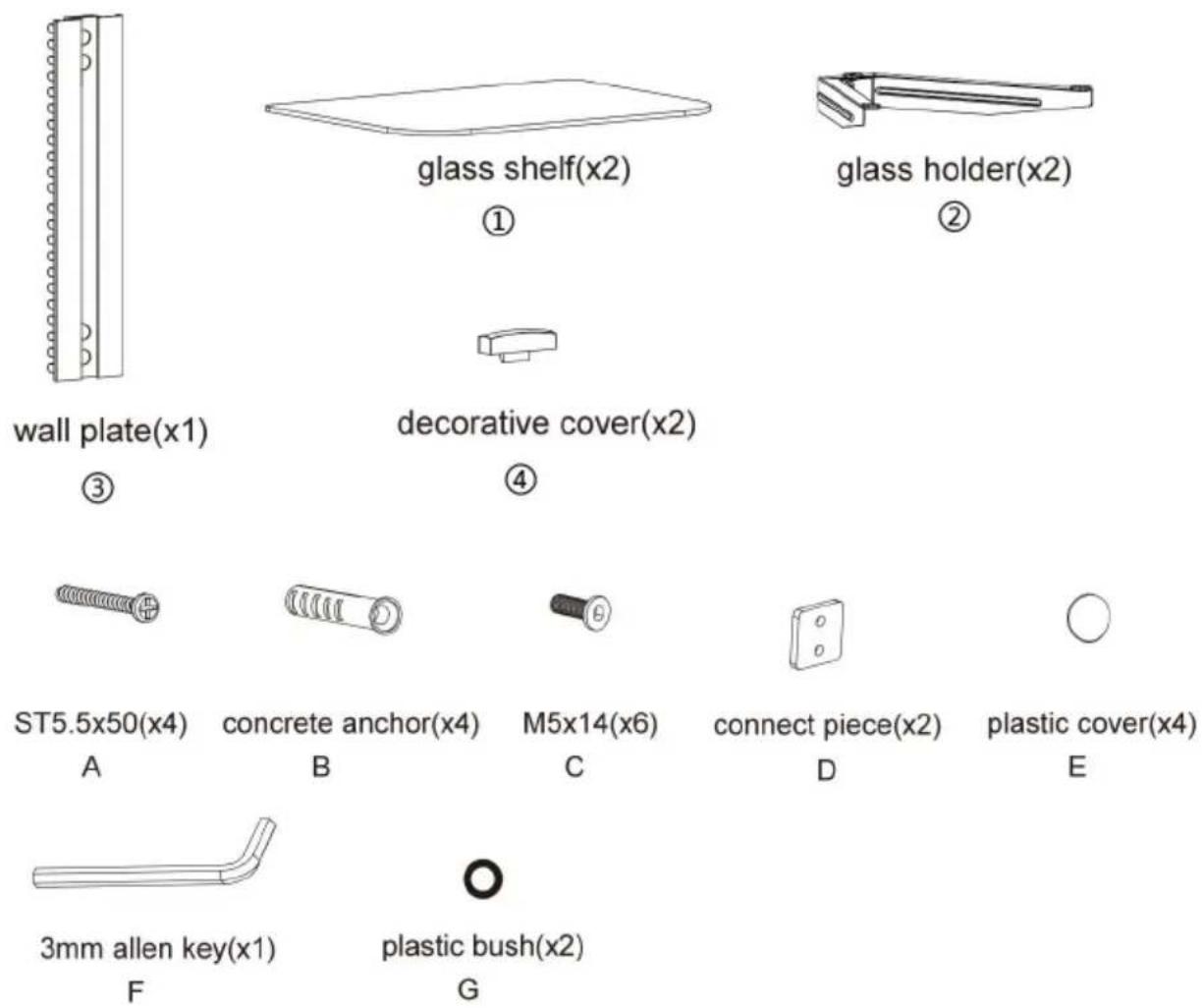

PACKAGE CONTENTS

Outils nécessaires
- Vis à tête Phillips D rivière (Longueur : 200 mm ( à l' exclusion de la poignée ))
- Perceuse électrique et mèche à maçonnerie de 8 mm pour l'installation de murs en béton
- Stylo de marquage
- Marteau
ASSEMBLY STEPS
ÉTAPE 1-a : MONTAGE MURAL SUR MONTANTS EN
BOIS :
- Utilisez un détecteur de montants pour localiser les bords des montants. Il est fortement recommandé d'utiliser un détecteur de montants bord à bord. Tracez une ligne verticale au centre de chaque montant en fonction de leurs bords.
- Placez la plaque murale sur le mur comme modèle et marqu centre.
des quatre trous de montage. Assurez-vous que les trous de montage sont
sur la ligne médiane du montant.
- Percez quatre trous de 1/8" (3 mm) de diamètre et 1,2" (30 profondeur. Sécurisez-le à l'aide quatre vis(A), assurez-vous que mur la plaque est de niveau comme indiqué sur la fig.1.1.


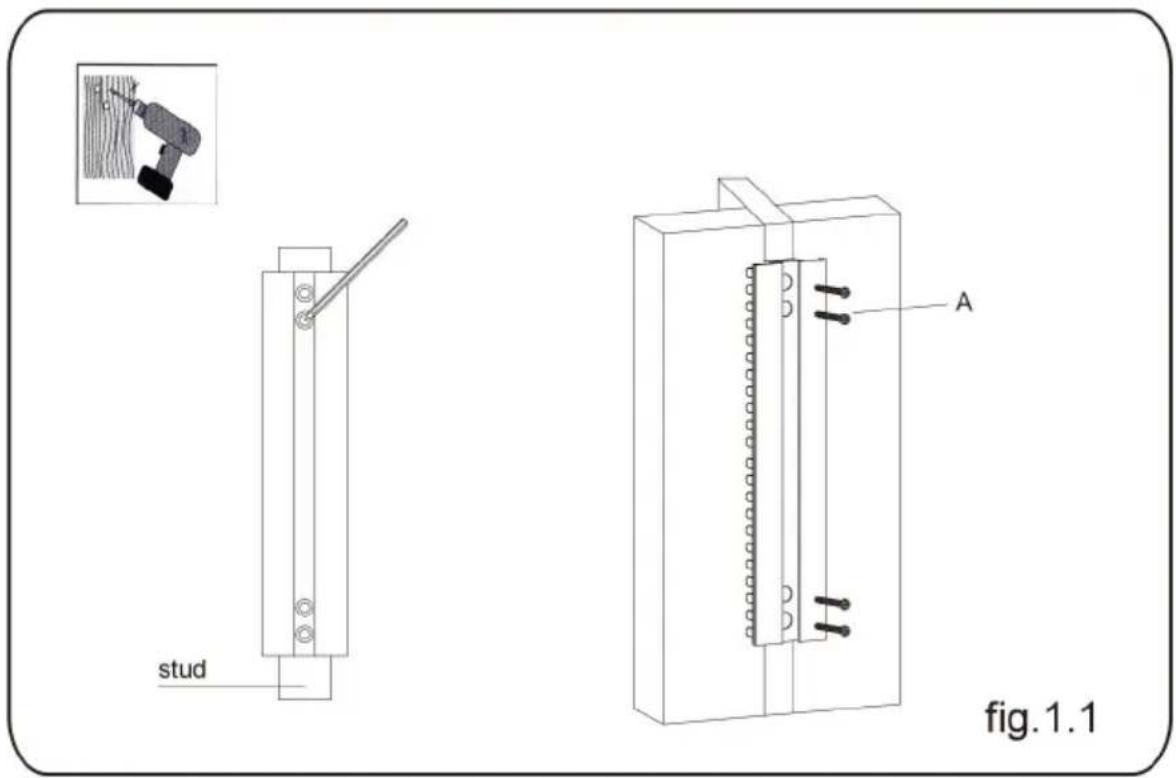

stud A fig.1.1ÉTAPE 1-b : BRIQUE SOLIDE ET BLOC DE BÉTON
MONTAGE:

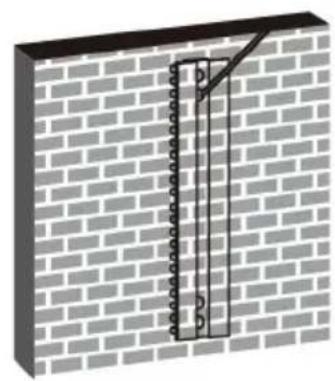

- Utilisez la plaque murale comme modèle pour marquer les emplacements de quatre trous sur le mur, ainsi que montré sur fig.1.2.
- Pré-percez ces trous avec un foret à maçonnerie de 8 mm assurant une profondeur d'au moins 50 mm. Insérez une ancre béton (B) dans chacun de ces trous.
- Fixez la plaque murale au mur à l'aide de quatre vis (A), assurez-vous que la plaque murale est de niveau montré sur la fig.1.2.

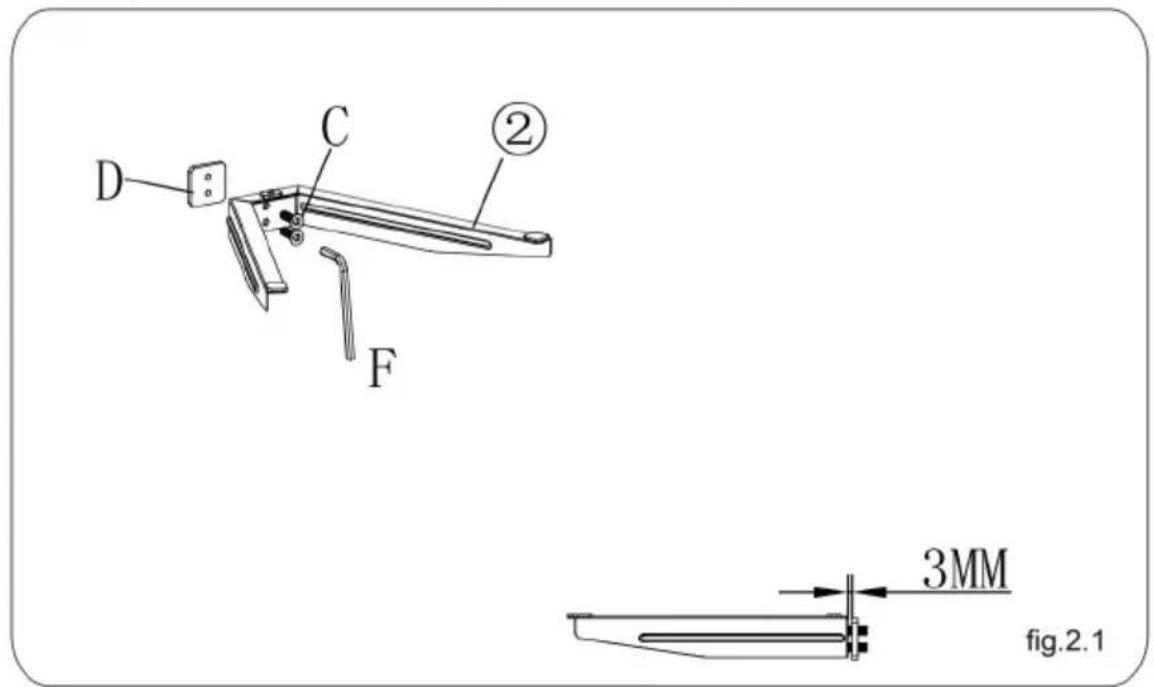

- Fixez la pièce de connexion au support de verre à l'aide de vis, en laissant un espace de 3 mm comme indiqué sur la fi - Répétez la même procédure pour assembler l'autre porte-verre

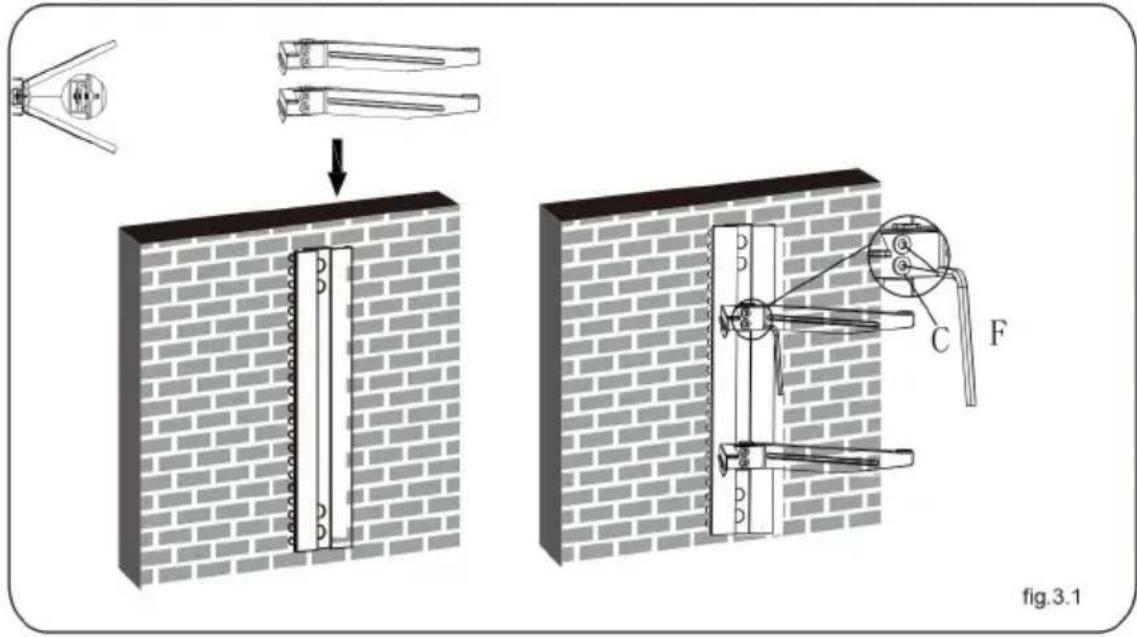

- Insérez les deux supports de verre dans la plaque murale le du rail de la plaque murale à la hauteur souhaitée respectivement puis serrez les quatre vis avec une clé Allen de 3 mm comme indiqué sur la fig.3.1.

- Insérez deux couvercles décoratifs respectivement en haut et bas de la plaque murale et installez quatre couvercles en plastique comme le montre la fig.3.2. - Vous pouvez régler la hauteur des porte-verres selon vos besons Desserrez les vis avec une clé Allen de 3 mm (mais pas retireurs régler les supports de verre à la hauteur souhaitée, puis serrer vis avec une clé Allen de 3 mm comme montré sur la fig.3.2.


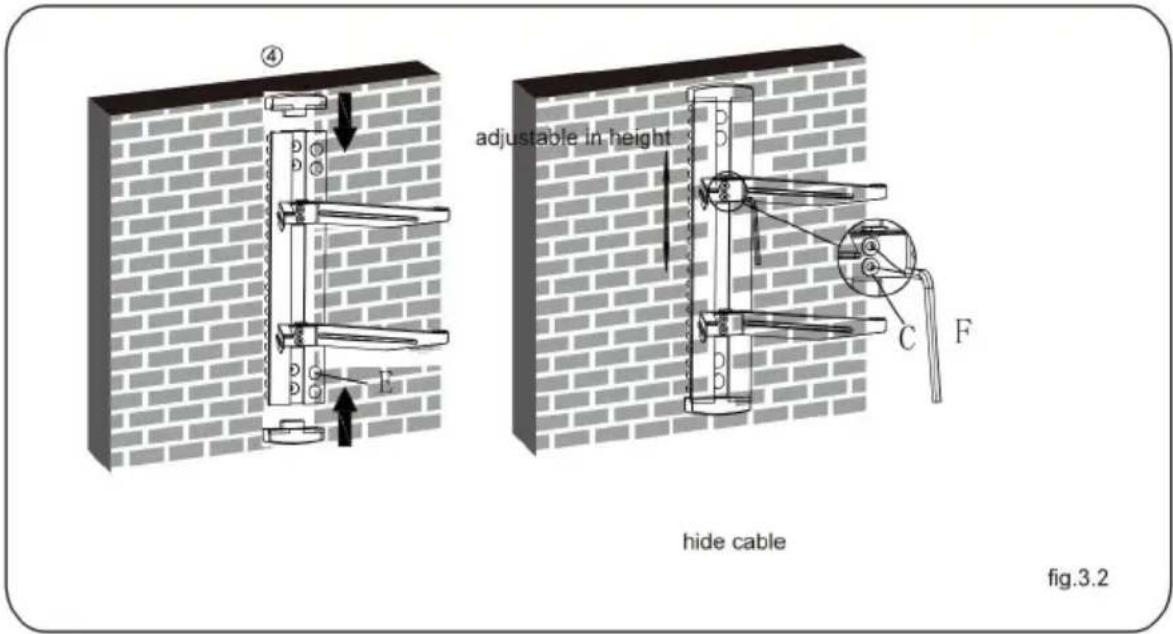

④ adjustable in height C F hide cable fig.3.2ÉTAPE 4 : INSTALLATION DE L'ÉTAGÈRE EN VERR

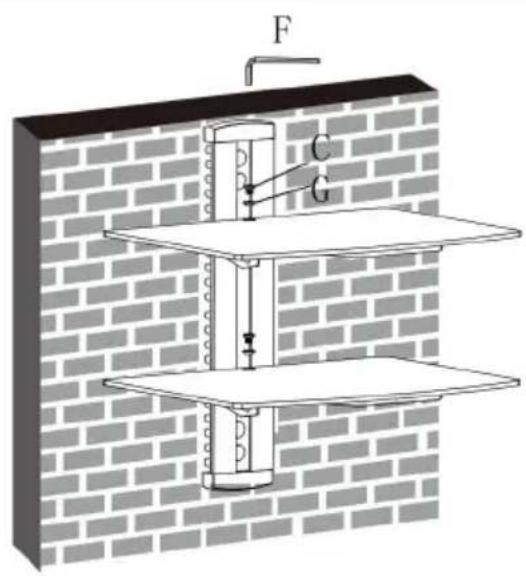

Placez délicatement les deux étagères en verre sur les deux supports en verre. Fixez les étagères en verre au verre support l'aide de vis et de douilles en plastique, en serrant les vis avec clé Allen de 3 mm, mais pas complètement à ce stade. temps. Centrez les étagères en verre sur les trous, serrez solidement I have une clé Allen de 3 mm comme indiqué sur la fig.4.1.
ÉTAPE 5 : GESTION DES CÂBLES

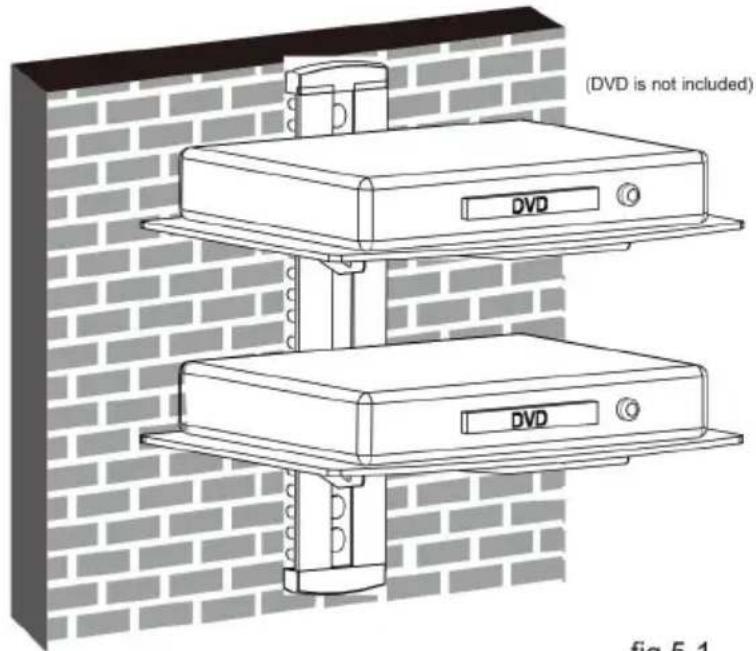

Après avoir installé le support mural pour DVD, placez délicatem le DVD sur les étagères en verre montées. Retirez le serre-câb Insérez le câble dans l'une des ouvertures du clip, avec une extrémité du câble insérée dans le clip . J'insère le clipsez-le s poteau principal . Sortez l'autre tête du câble d'une autre ouverl du clip, puis poussez le clip jusqu'à l'extrémité du poteau princip
