INSTRUKCJA OBSŁUGI CS202 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji

Przed użyciem produktu prosimy o dokładne zapoznanie się z niniejszą instrukcją. Niezastosowanie się do tego może spowodowa poważne obrażenia.

ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU

• Nie instaluj produktu, dopóki nie przeczytasz i nie zrozumiesz instrukcji i ostrzeżeń zawartych w tym arkuszu instalacyjnym. Jeśli masz jakiekolwiek pytania dotyczące jakichkolwiek instrukcji lub ostrzeżeń, skontaktuj się z lokalnym dystrybutorem.
• Aby uniknąć ryzyka uszkodzenia mienia, zapoznaj się z instrukcją montażu, aby zapoznać się z zalecanymi odległościami od ściany.
• Ten produkt powinien być instalowany wyłącznie przez osobę posiadającą dobre zdolności mechaniczne, doświadczenie w podstawowej konstrukcji i pełne zrozumienie procesu instalacji.
• Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączne obciążenie sprzętu oraz całego podłączonego sprzętu i komponentów
• W przypadku montażu na drewnianych kołkach ściennych należy upewnić się, że śruby montażowe są zakotwiczone w środku kołkć Zdecydowanie zaleca się użycie wykrywacza kołków „ od krawędzi krawędzi ” .
• Aby bezpiecznie podnosić i ustawiać sprzęt, zawsze używaj asystent lub mechanicznego sprzętu do podnoszenia.
• Dokręć mocno śruby, ale nie przekręcaj. Nadmierne dokręcenie może uszkodzić elementy, znacznie zmniejszając ich siłę trzymania.
• Ten produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych. Używanie tego produktu na zewnątrz może prowadzić do awarii produktu i obrażeń ciała.
• Nigdy nie przekraczaj maksymalnego udźwigu.

ZACHOWAJ INSTRUKCJĘ

STOSOWAĆ ŚRODKI OSTROŻNOŚCI

ABY ZAPOBIEC POWAŻNYM OBRAŻeniom LUB ŚMIERCI W PRZYPADKU WYWROTU:

1. Ten produkt nie jest zabawką . Trzymaj dzieci z daleka od tego przedmiotu.
2. Nie przekraczaj udźwigu przed przeprowadzką.
3. Używaj wyłącznie na płaskiej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni obciążony stojak na komponenty audio.
4. Używaj wyłącznie zgodnie z przeznaczeniem. Sprawdź przed każdy użyciem i nie używaj, jeśli części są luźne lub uszkodzone.

TECHNICAL SPECIFICATIONS

Model	CS202
wymiary produktu (DxSxW) (mm)	425*240*320
Rozmiar opakowania (d x szer. x wys.) (mm)	410*298*55
Masa netto (kg)	Około 2,6
Waga brutto (kg)	Około 3

*Produkty takie jak dane techniczne, wygląd i konstrukcja mogą podlegać modyfikacjom bez wcześniejjszego powiadomienia.

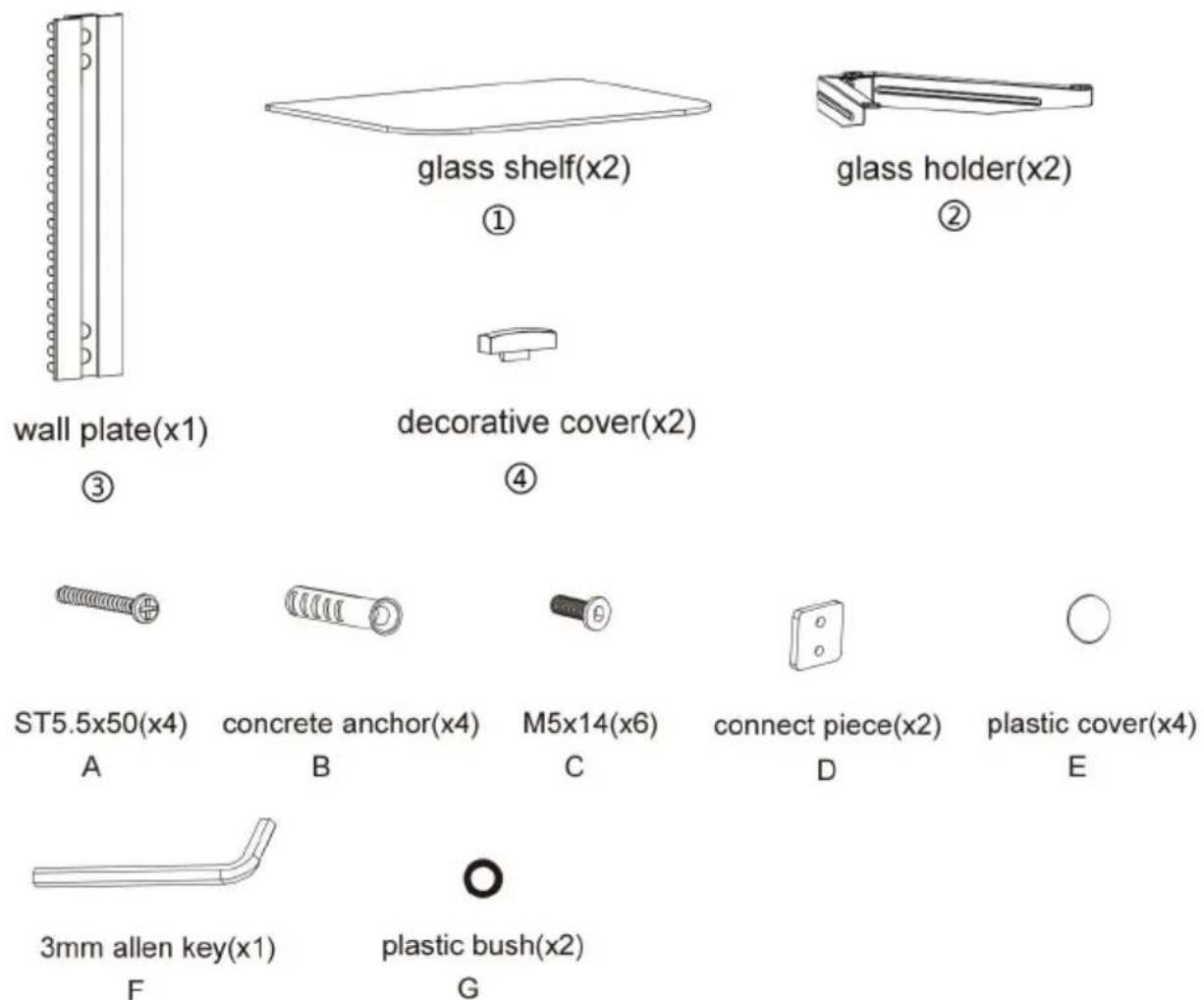

PACKAGE CONTENTS

• Śruba z łbem krzyżowym D rzeka (Długość: 200 mm ( bez rączki ) )
• Wiertarka elektryczna i mur o grubości 8 mm B do montażu ścian betonowych
• Znakowanie piórem

ASSEMBLY STEPS

KROK 1-a: MONTAŻ NA ŚCIANIE NA KOSTKACH

DREWNIANYCH:

• Użyj wykrywacza kołków, aby zlokalizować krawędzie kołków. Zdecydowanie zaleca się użycie wykrywacza kołków od krawędzi krawędzi. Narysuj pionową linię wzdłuż środka każdego słupka w oparciu o ich krawędzie.
• Umieść płytkę ścienną na ścianie jako szablon i zaznacz śroc z czterech otworów montażowych. Upewnij się, że otwory montażowe są

na linii środkowej słupka.

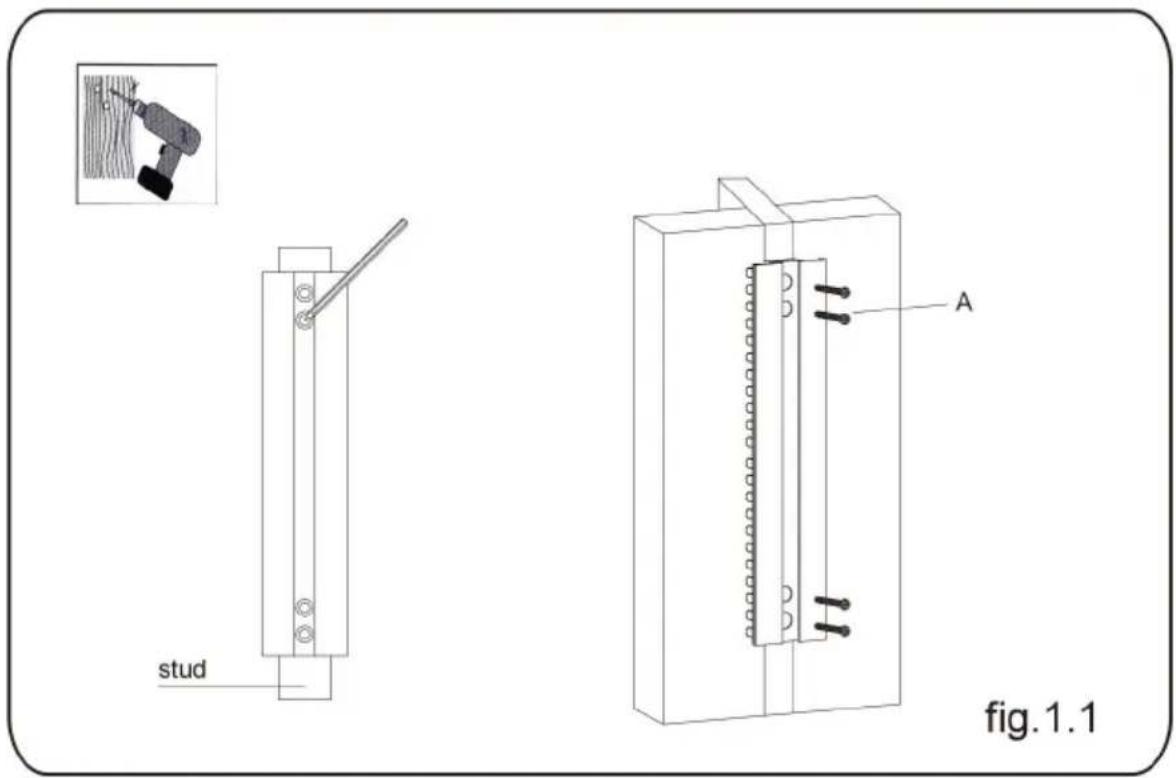

- Wywierć cztery otwory o średnicy 1/8" (3 mm) i głębokości 1 mm). Zabezpiecz go za pomocą cztery śruby (A), upewnij się, ściana płyta jest wypoziomowana, jak pokazano na rys. 1.1.

stud A fig.1.1

KROK 1-b: CEGŁA LITA I BLOK BETONOWY

MONTOWANIE:

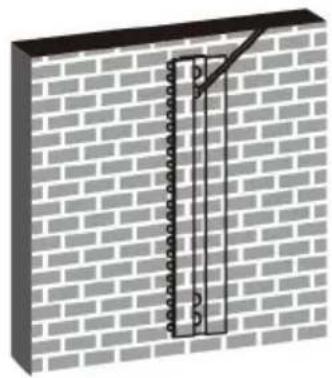

• Użyj płytki ściennej jako szablonu do zaznaczenia lokalizacji czterech otworów na ścianie pokazano na rys.1.2.
• Wywierć wstępnie te otwory wiertłem do muru o średnicy 8 r zapewniając głębokość co najmniej 50 mm. Włóż kotwę do betor (B) w każdy z tych otworów.
• Przymocuj płytę ścienna do ściany za pomocą czterech śrub upewnij się, że płyta ścienna jest wypoziomowana pokazano na rys.1.2.

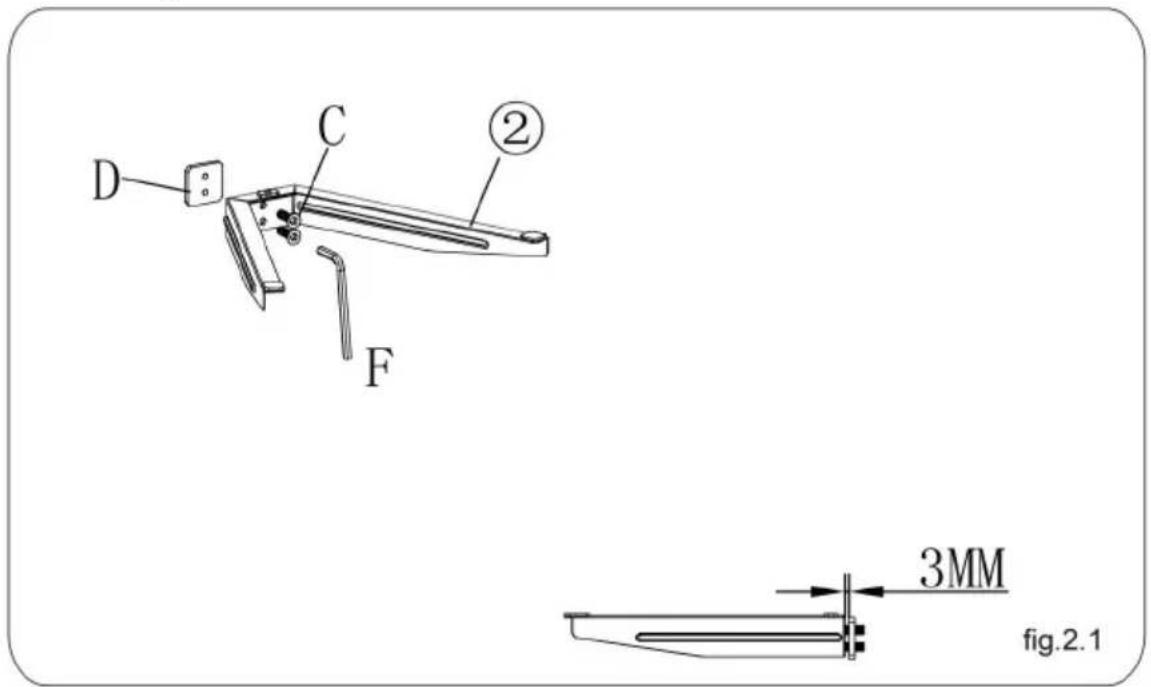

- Przymocuj element łączący do szklanego uchwytu za pomocą dwóch śrub, pozostawiając 3 mm odstęp, jak pokazano na rys. - Powtórz tę samą procedurę, aby zamontować drugi uchwyt na szklankę.

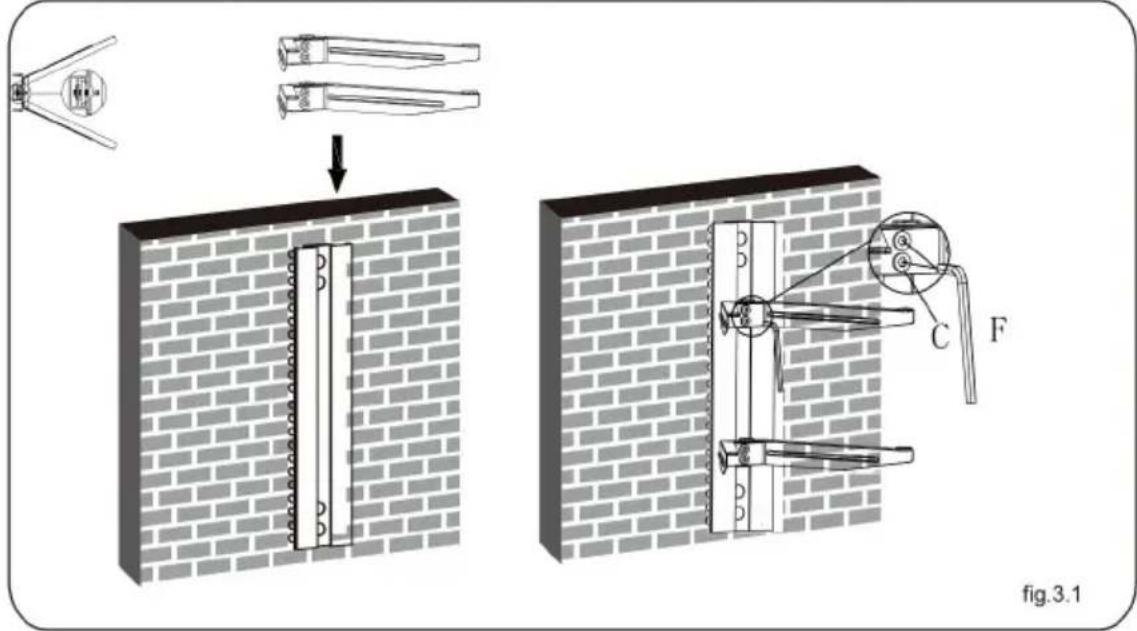

- Włóż dwa szklane uchwyty do płyty ściennej wzdłuż szyny pły ściennej odpowiednio na żądaną wysokość, a następnie dokręć cztery śruby kluczem imbusowym 3 mm, jak pokazano na rys.3.

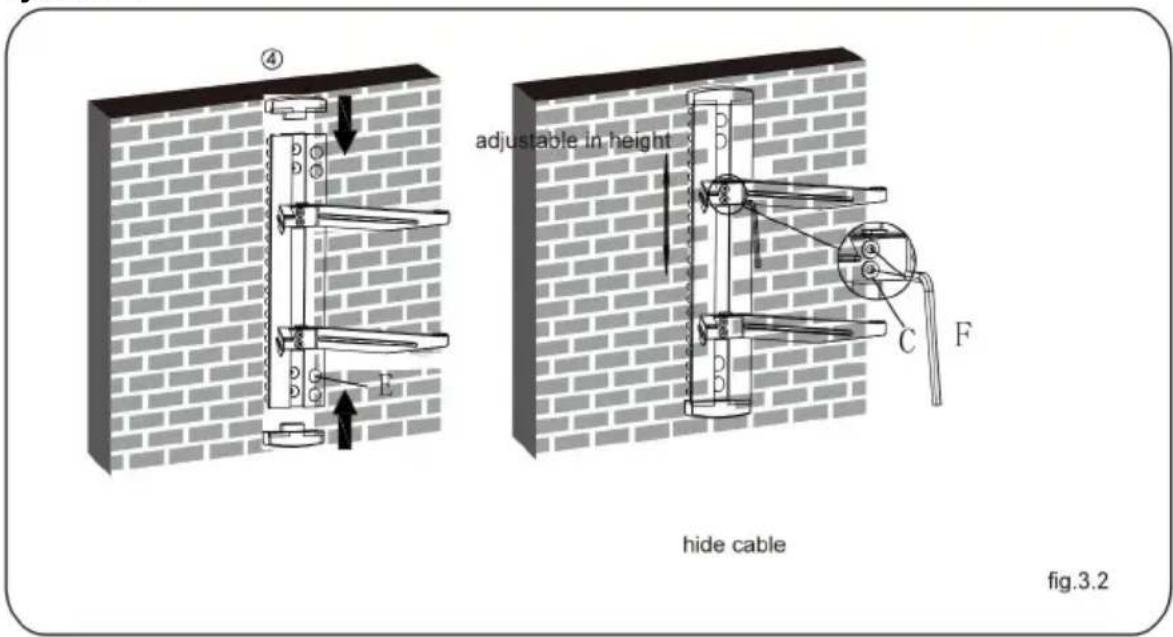

- Włóż dwie dekoracyjne osłony odpowiednio na góre i dół płyty ściennej i zamontuj cztery plastikowe osłony jak pokazano na rys.3.2. - Wysokość uchwytów na szklanki można regulować według potrzeb. Poluzuj śruby za pomocą klucza imbusowego 3 mm (akę wyłąć), aby wyregulować uchwyty szklane na żądaną wysokość, a następnie dokręcić śruby kluczem imbusowym 3 mm pokazano na rys.3.2.

④ adjustable in height C F hide cable fig.3.2

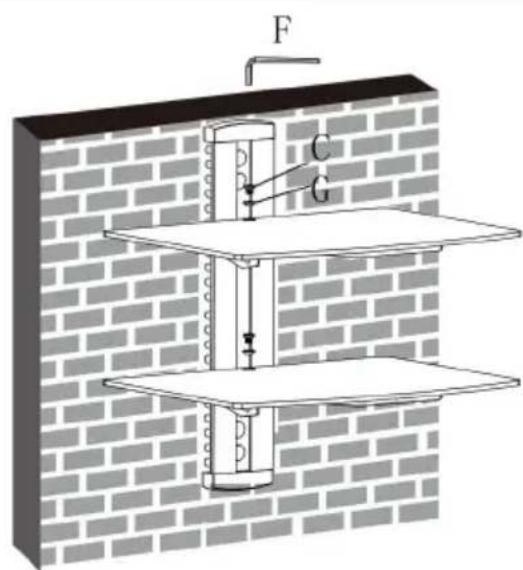

KROK 4: MONTAŻ SZKLANEJ PÓŁKI

Delikatnie umieść obie szklane półki na dwóch szklanych uchwytą Przymocuj szklane półki do szyby uchwyty za pomocą śrub i tuł z tworzywa sztucznego, śruby dokręcające kluczem imbusowym 3 mm, ale nie do końca czas. Wyśrodkuj szklane półki nad otwora mocno dokręć śruby kluczem imbusowym 3 mm, jak pokazano r rys. 4.1.

F C G

fig.4.1

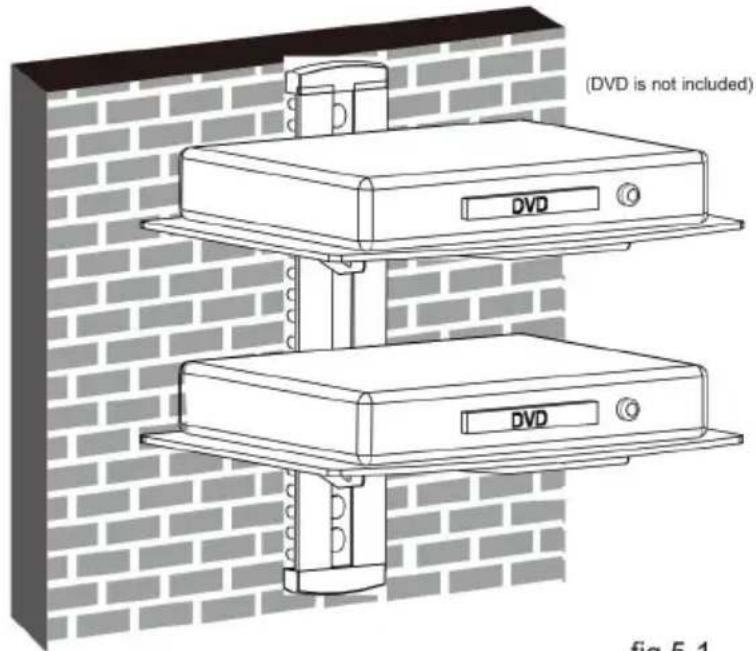

KROK 5: ZARZĄDZANIE KABLAMI

Po zainstalowaniu uchwytu ściennego DVD, delikatnie umieść DVI na zamontowanych szklanych półkach. Wyciągnij zacisk kabla . Włóż kabel do dowolnego otworu zacisku, tak aby jeden koniec kabla był włożony do zacisku . Wstawiam przypiąć do głównego słupa . Wyjmij drugą główkę kabla z innego otworu zacisku, a następnie wciśnij ją zaczep do końca głównego słupa.
