GEBRUIKSAANWIJZING CS202 Vevor

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

MONTAGEVOORZORGSMAATREGELEN

• Installeer het product pas nadat u de instructies en waarschuwingen dit installatieblad hebt gelezen en begrepen. Als u vragen heeft o een van de instructies of waarschuwingen, neem dan contact op uw plaatselijke distributeur.
• Raadpleeg de installatiehandleiding voor de aanbevolen afstanden tot de muur om het risico op materiële schade te voorkomen.
• Dit product mag alleen worden geïnstalleerd door iemand met goede mechanische vaardigheden, ervaring in de basisconstructie en een volledig begrip van het installatieproces.
• Zorg ervoor dat het ondersteunende oppervlak de gecombineerde belasting van de apparatuur en alle aangesloten hardware en componenten veilig kan dragen.
• Zorg er bij montage op houten muurstijlen voor dat de montageschroeven in het midden van de stijlen zijn verankerd. He gebruik van een “rand tot rand” stud finder wordt ten zeerste aanbevolen.
• Gebruik altijd een assistent of mechanische hefapparatuur om apparatuur veilig op te tillen en te positioneren.
• Draai de schroeven stevig vast, maar niet te vast. Te vast aandraa kan de voorwerpen beschadigen, waardoor hun houdkracht aanzienlijk wordt verminderd.
• Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als u d product buitenshuis gebruikt, kan dit leiden tot productstoringen en persoonlijk letsel.
• Overschrijd nooit het maximale draagvermogen.

BEWAAR DE INSTRUCTIE

1. Dit product is geen speelgoed. Houd kinderen uit de buurt van artikel.
2. Overschrijd de gewichtscapaciteiten niet voordat u gaat verhuizen.
3. Alleen gebruiken op een vlak, hard en glad oppervlak dat een vo geladen audiocomponentstandaard veilig kan ondersteunen.
4. Alleen gebruiken zoals bedoeld. Inspecteer het apparaat vóór elk gebruik en gebruik het niet als er onderdelen loszitten of beschadigd

TECHNICAL SPECIFICATIONS

Model	CS202
Productafmetingen (LxBxH)(mm)	425*240*320
Verpakkingsgrootte (LxBxH) (mm)	410*298*55
Netto gewicht / kg)	Ongeveer 2,6
Bruto gewicht (kg)	Ongeveer 3

*Producten zoals specificaties, uiterlijk en ontwerp kunnen zonde voorafgaande kennisgeving worden gewijzigd.

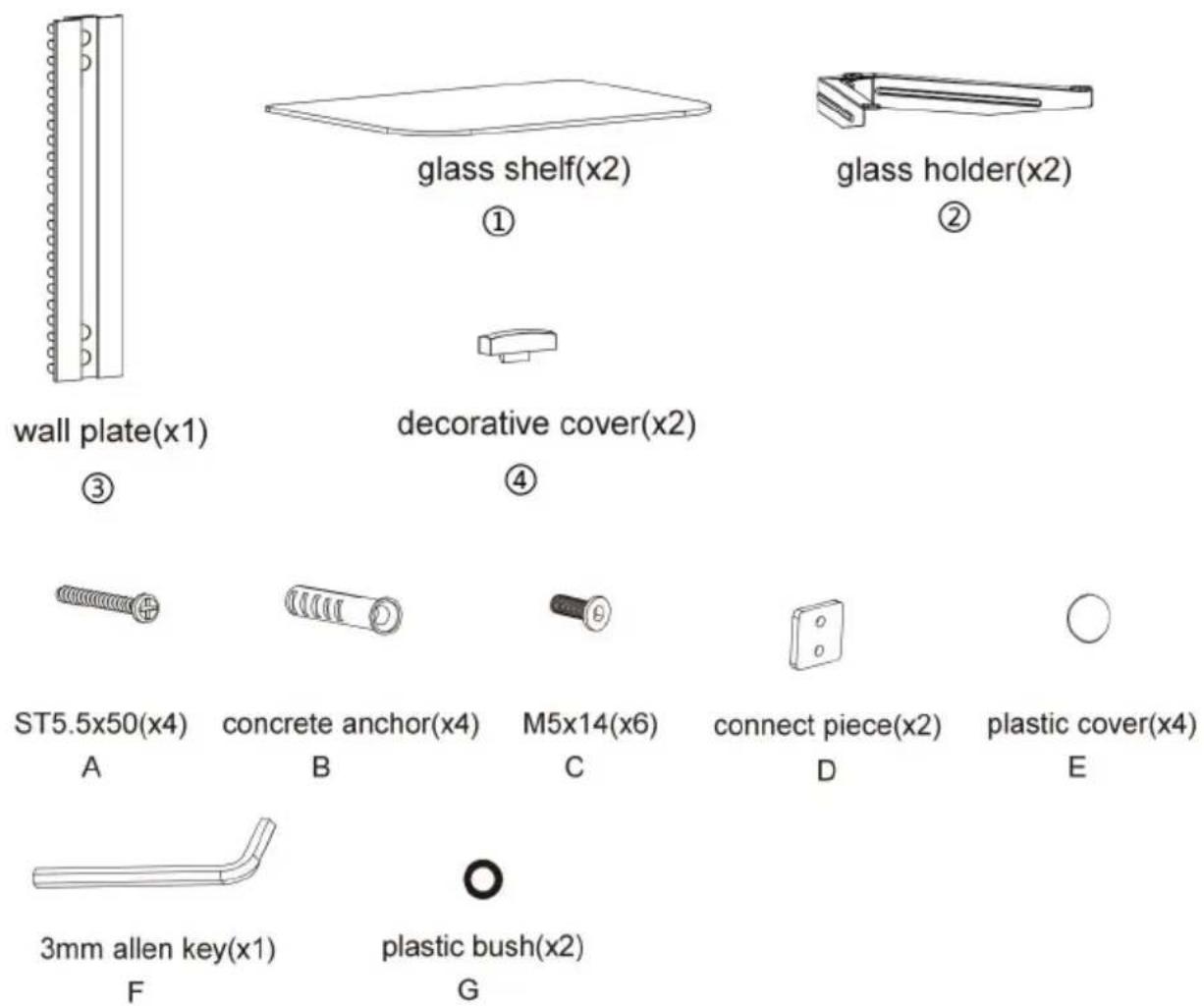

PACKAGE CONTENTS

Benodigde gereedschappen

• Kruiskopschroef D- rivier (Lengte: 200 mm ( exclusief de handgreep ))
• Elektrische boor en 8 mm metselwerk B it voor installatie var betonnen muren
• Markeerpen
• Hamer

STAP1-a: WOOD STUD MUURBEVESTIGING:

• Gebruik een stud finder om de randen van de noppen te lokaliseren. Het wordt sterk aanbevolen om een edge-to-edge stu finder te gebruiken. Teken een verticale lijn door het midden va stijl op basis van hun randen.
• Plaats de muurplaat als sjabloon op de muur en markeer he midden

van de vier montagegaten. Zorg ervoor dat de montagegaten aanwezig zijn

op de middellijn van de nop.

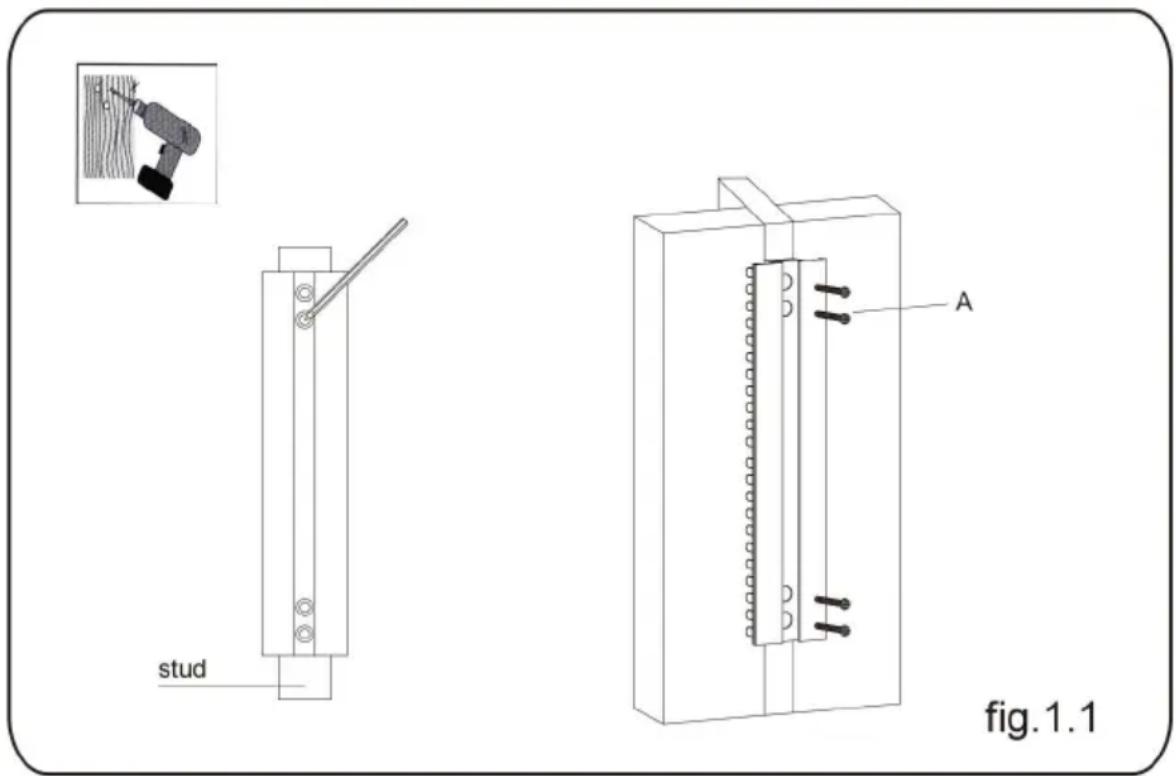

- Boor vier gaten met een diameter van 3 mm en een diepte mm. Beveilig het met behulp van vier schroeven (A), zorg erv de muur vastzit plaat waterpas is, zoals getoond in fig.1.1.

stud A fig.1.1

STAP1-b: MASSIEF BAKSTENEN EN BETONBLOK

MONTAGE:

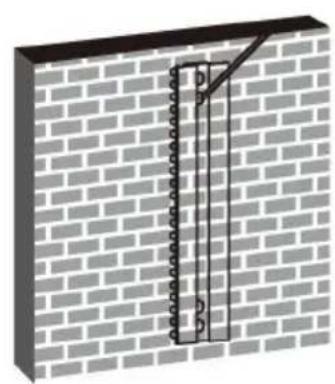

• Gebruik de muurplaat als sjabloon om de locaties van vier gop de muur te markeren getoond in figuur 1.2.
• Boor deze gaten voor met een steenboor van 8 mm en zorg een diepte van minimaal 50 mm. Steek een betonanker (B) in van deze gaten.
• Bevestig de muurplaat aan de muur met behulp van vier schroeven (A), zorg ervoor dat de muurplaat waterpas staat getc in figuur 1.2.

• Bevestig het verbindingsstuk aan de glashouder met behulp va twee schroeven en laat een ruimte van 3 mm vrij, zoals weergegeven in fig.2.1.
• Herhaal dezelfde methode om de andere glashouder te monte

D C ② F

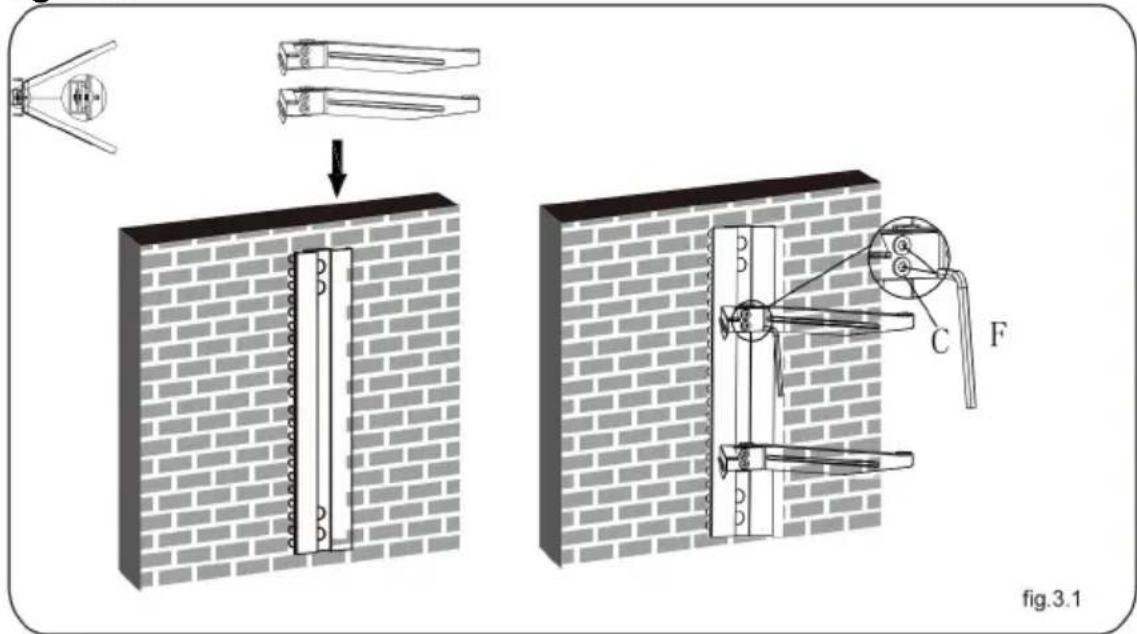

- Steek de twee glashouders respectievelijk op de gewenste hoo in de muurplaat langs de muurplaatrail en draai vervolgens de v schroeven vast met een 3 mm inbussleutel, zoals weergegeven fig.3.1.

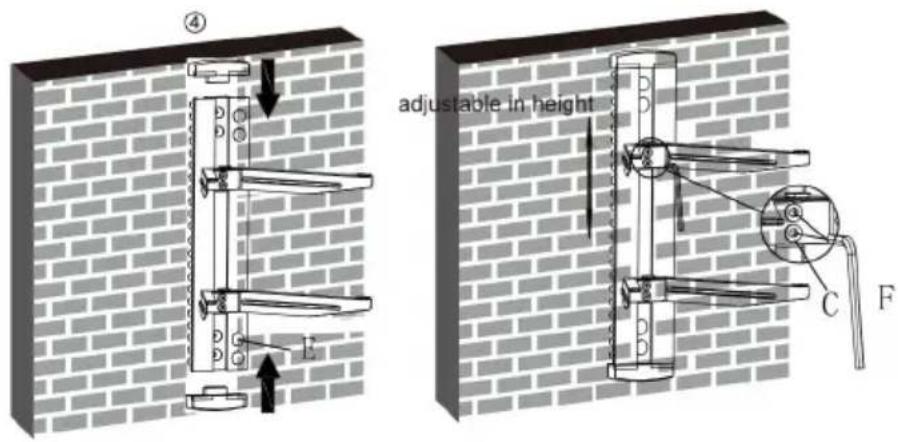

• Plaats twee decoratieve afdekkingen respectievelijk op de bove en onderkant van de muurplaat en installeer vier plastic afdekkin zoals getoond in figuur 3.2.
• Je kunt de hoogte van de glashouders naar wens aanpassen Draai de schroeven los met een inbussleutel van 3 mm (maar verwijderen) om de glashouders op de gewenste hoogte af te s en draai vervolgens de schroeven vast met een inbussleutel van mm getoond in figuur 3.2.

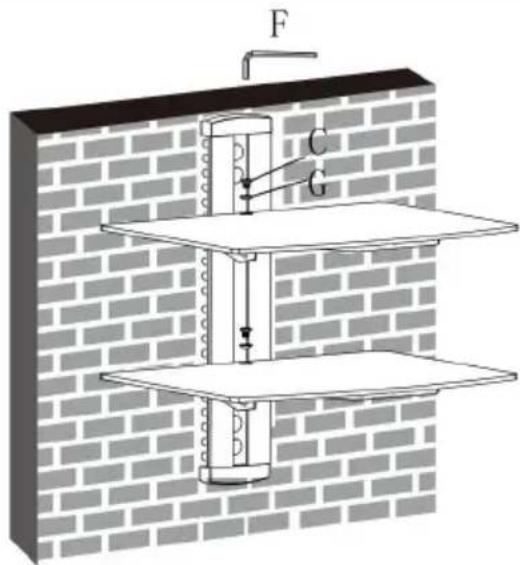

Plaats de twee glasplaten voorzichtig op respectievelijk de twee glashouders. Bevestig de glazen planken aan het glas houders r behulp van schroeven en plastic bussen, schroeven aandraaien r een inbussleutel van 3 mm, maar niet helemaal op dit punt tijd Centreer de glazen planken over de gaten en draai de schroeven stevig vast met een 3 mm inbussleutel, zoals weergegeven in a 4.1.

F C G

fig.4.1

STAP5: KABELBEHEER

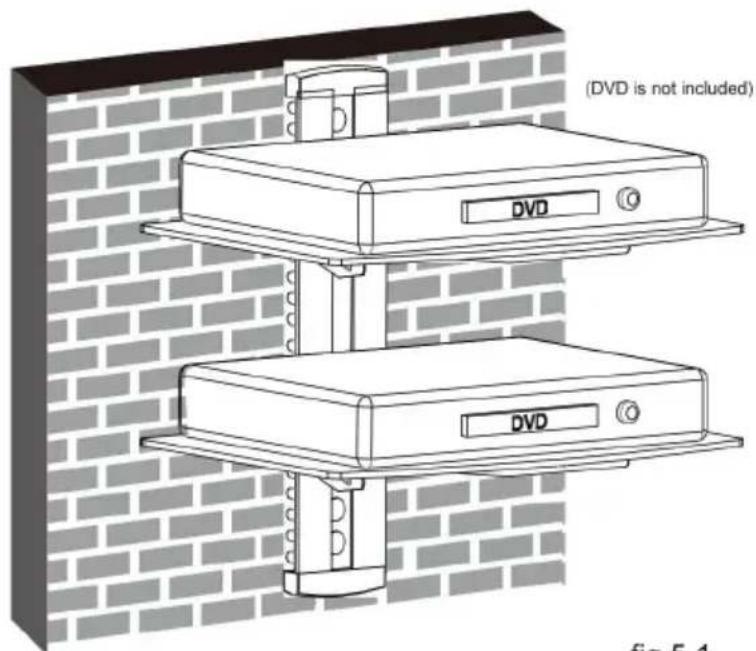

Nadat u de dvd-wandhouder hebt geïnstalleerd, plaatst u de dvd voorzichtig op de gemonteerde glazen planken. Trek de kabelclip eruit . Steek de kabel in een van de openingen van de clip, v het ene uiteinde van de kabel in de clip wordt gestoken . Stee clip in de hoofdpaal . Haal de andere kop van de kabel uit een andere opening van de clip en druk vervolgens op de knop clip het einde van de hoofdpaal.
