BEDIENUNGSANLEITUNG CS202 Vevor
Technisch Support und E-Garantie-Zertifikat
Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkt sorgfältig durch. Andernfalls kann es zu schweren Verletzungen kommen.
VORSICHTSMASSNAHMEN BEI DER MONTAGE
- Installieren Sie das Produkt erst, wenn Sie die Anweisungen und Warnungen in diesem Installationsblatt gelesen und verstanden habe. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, wenden Sie sich bitte an Ihren Händler vor Ort.
- Um Sachschäden zu vermeiden, beachten Sie die empfohlenen Abstände zur Wand in der Installationsanleitung.
- Dieses Produkt sollte nur von jemandem installiert werden, der über gute mechanische Fähigkeiten, Erfahrung im Grundbau und ein umfassendes Verständnis des Installationsvorgangs verfügt.
- Stellen Sie sicher, dass die Standfläche die Gesamtlast des Geräts und aller angeschlossenen Hardware und Komponenten sicher trägt
- Bei der Montage an Holzwandpfosten achten Sie darauf, dass die Befestigungsschrauben in der Mitte der Pfosten verankert sind. Die Verwendung eines „ Rand-zu-Rand “ -Pfostensuchers wird dringend empfohlen.
- Verwenden Sie zum sicheren Anheben und Positionieren von Geräte immer einen Assistenten oder ein mechanisches Hebezeug.
- Ziehen Sie die Schrauben fest an, aber nicht zu fest. Zu festes Anziehen kann die Teile beschädigen und ihre Haltekraft stark verringern.
- Dieses Produkt ist nur für den Gebrauch in Innenräumen vorgesehe Bei Verwendung im Freien kann es zu Produktfehlern und Verletzungen kommen.
- Überschreiten Sie niemals die maximale Tragfähigkeit.
VORSICHTSMASSNAHMEN BEIM GEBRAUCH
UM SCHWERE VERLETZUNGEN UND TOD DURCH KIPPEN ZU VERMEIDEN:
- Dieses Produkt ist kein Spielzeug . Halten Sie Kinder von diesem fern.
- Überschreiten Sie nicht die Gewichtskapazität vor dem Umzug.
- Nur auf einer flachen, harten und glatten Oberfläche verwenden, einen voll beladenen Audiokomponentenständer sicher tragen kann.
- Nur bestimmungsgemäß verwenden. Vor jedem Gebrauch überprüfe und nicht verwenden, wenn Teile lose oder beschädigt sind.
TECHNICAL SPECIFICATIONS
| Modell | CS202 |
| Technische Daten (L x B x H) (mm) | 425*240*320 |
| Verpackungsgröße (L > B x H) (mm) | 410*298*55 |
| Nettogewicht / kg) | Etwa 2,6 |
| Bruttogewicht (kg) | Ungefähr 3 |
*Produkte wie Spezifikationen, Aussehen und Design können ohn vorherige Ankündigung geändert werden.

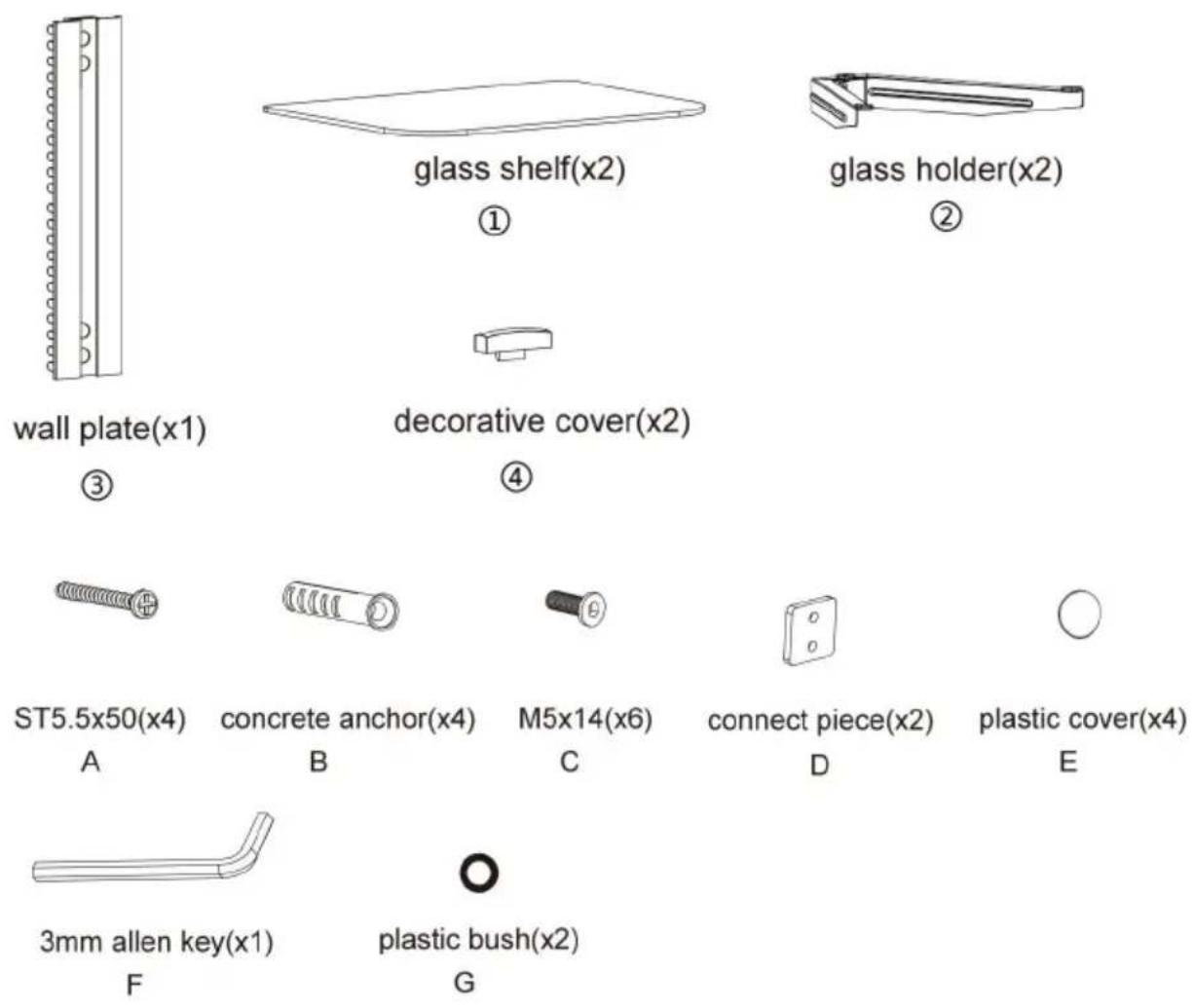

PACKAGE CONTENTS

- Kreuzschlitzschraube D river (Länge: 200 mm ( ohne Griff ) )
-
Elektrische Bohrmaschine und 8 - mm - Steinbohrer für die Installation von Betonwänden
-
Markierstift
- Hammer
ASSEMBLY STEPS

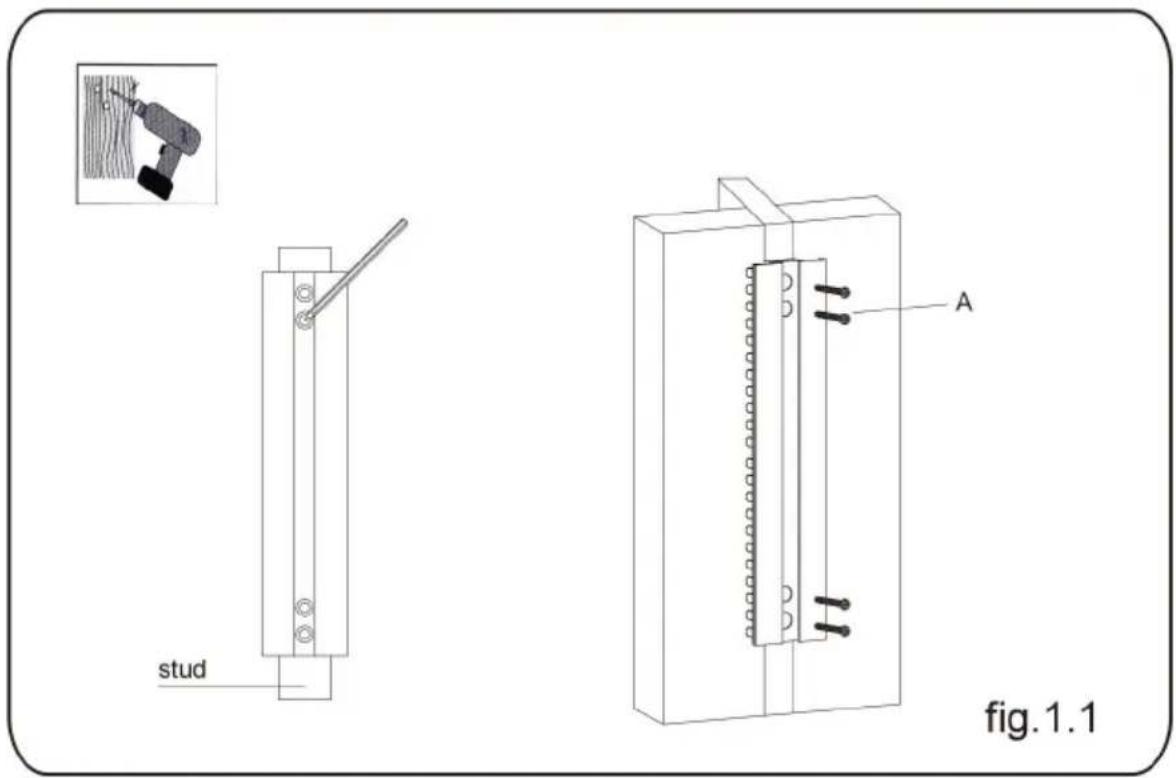

SCHRITT 1-a: HOLZSTÄNDER-WANDMONTAGE:
- Verwenden Sie einen Balkenfinder, um die Kanten der Balken lokalisieren. Es wird dringend empfohlen, einen Balkenfinder zu verwenden, der von Kante zu Kante reicht. Zeichnen Sie eine vertikale Linie in der Mitte jedes Balkens, basierend auf seinen Kanten.
- Legen Sie die Wandplatte als Schablone an die Wand und markieren Sie die Mitte
der vier Befestigungslöcher. Stellen Sie sicher, dass die Befestigungslöcher
auf der Mittellinie des Bolzens.
- Bohren Sie vier Löcher mit einem Durchmesser von 3 mm u einer Tiefe von 30 mm . Befestigen Sie sie mit vier Schrauben stellen Sie sicher, dass die Wand Die Platte ist waagerecht , w Abb. 1.1 dargestellt.
MONTAGE:

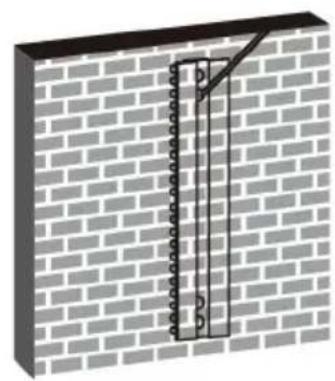

- Verwenden Sie die Wandplatte als Vorlage, um die Positionen vier Löcher an der Wand zu markieren. dargestellt in Abb. 1.2.
- Bohren Sie diese Löcher mit einem 8-mm-Steinbohrer vor und achten Sie auf eine Tiefe von mindestens 50 mm. Setzen Sie i jedes dieser Löcher einen Betonanker (B) ein.
- Befestigen Sie die Wandplatte Befestigen Sie die Wandplatte n vier Schrauben (A) an der Wand. Stellen Sie sicher, dass die Wandplatte dargestellt in Abb. 1.2.


- Befestigen Sie das Verbindungsstück mit zwei Schrauben am Glashalter und lassen Sie dabei einen Abstand von 3 mm, wie 2.1 gezeigt.
- Wiederholen Sie die gleiche Methode, um den anderen Glasha zusammenzubauen.


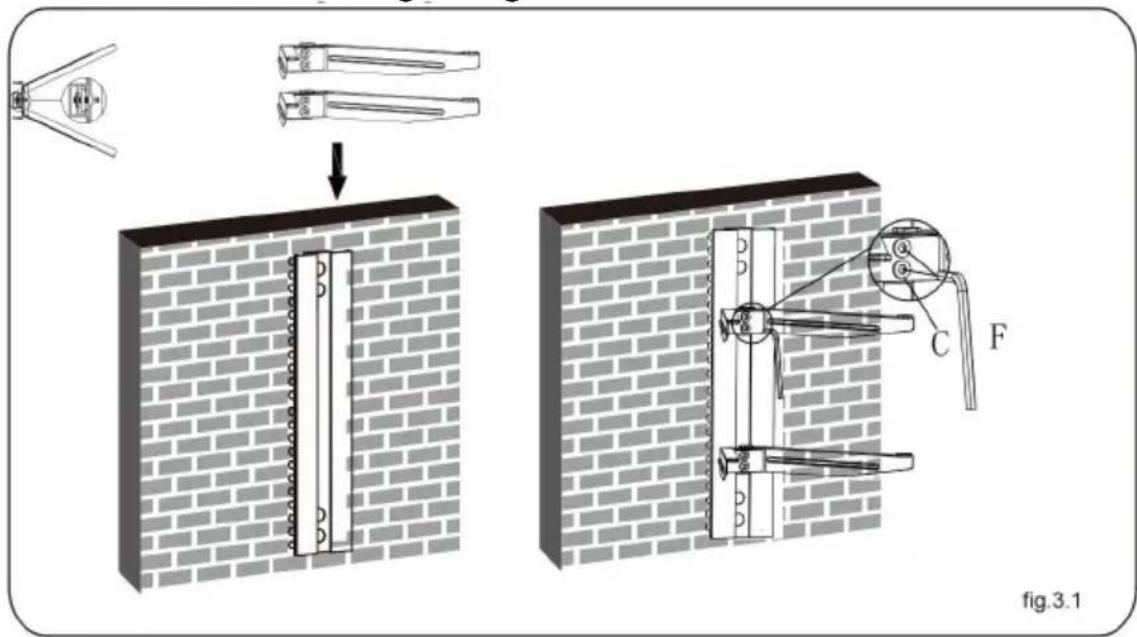

- Setzen Sie die beiden Glashalter entlang der Wandplattenschie jeweils in der gewünschten Höhe in die Wandplatte ein und ziel Sie dann die vier Schrauben mit einem 3-mm-Inbusschlüssel fest wie in Abb. 3.1 gezeigt.

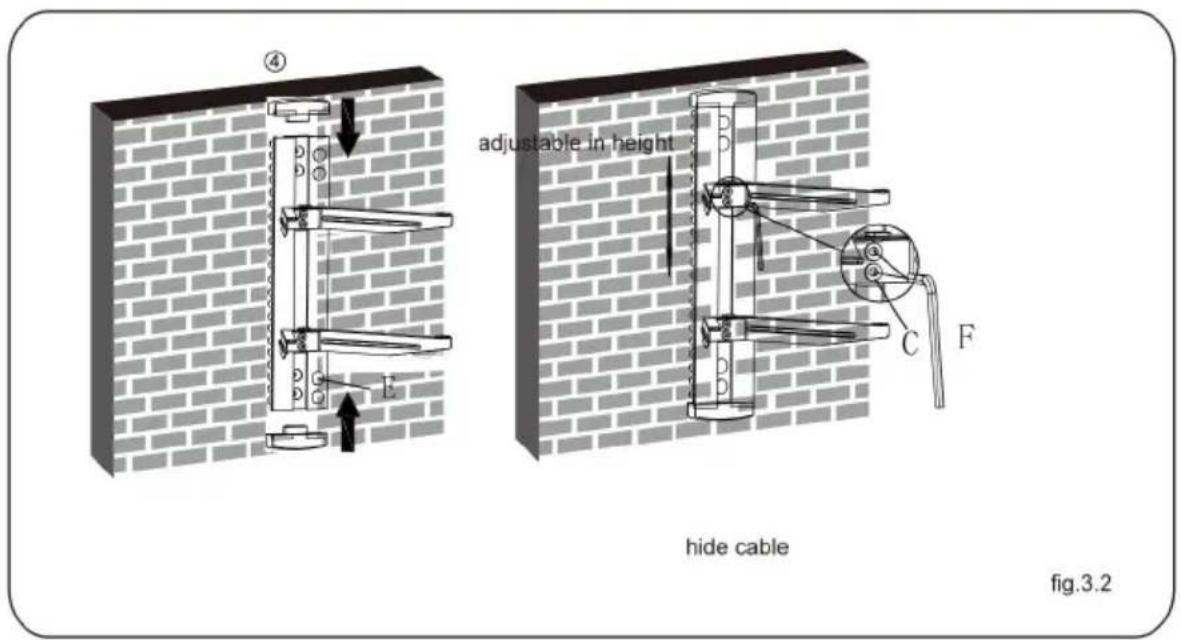

- Setzen Sie jeweils zwei dekorative Abdeckungen an der Ober-Unterseite der Wandplatte ein und montieren Sie vier Kunststoffabdeckungen wie in Abb. 3.2 gezeigt.
- Sie können die Höhe der Glashalter nach Bedarf anpassen. L Sie die Schrauben mit einem 3mm Inbusschlüssel (aber nicht entfernen), um die Glashalter auf die gewünschte Höhe einzustell und dann die Schrauben mit einem 3mm Inbusschlüssel festzuziehen, wie wie in Abb. 3.2 dargestellt.


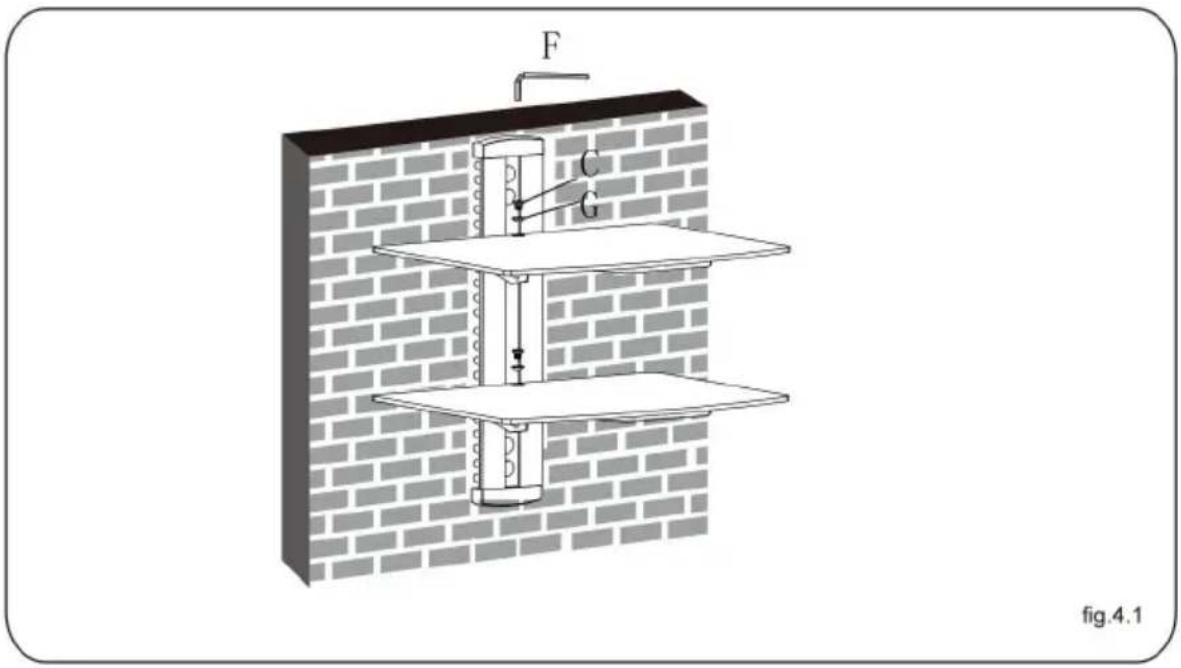

④ adjustable in height C F hide cable fig.3.2Legen Sie die beiden Glasregale vorsichtig auf die beiden Glash Befestigen Sie die Glasregale an den Glas Halter mit Schrauben Kunststoffbuchsen, die Schrauben mit einem 3mm Inbusschlüssel festziehen, jedoch nicht vollständig an diesem Zeit. Zentrieren S die Glasböden über den Löchern und ziehen Sie die Schrauben einem 3-mm-Inbusschlüssel fest an, wie in Abb. 4.1 gezeigt.


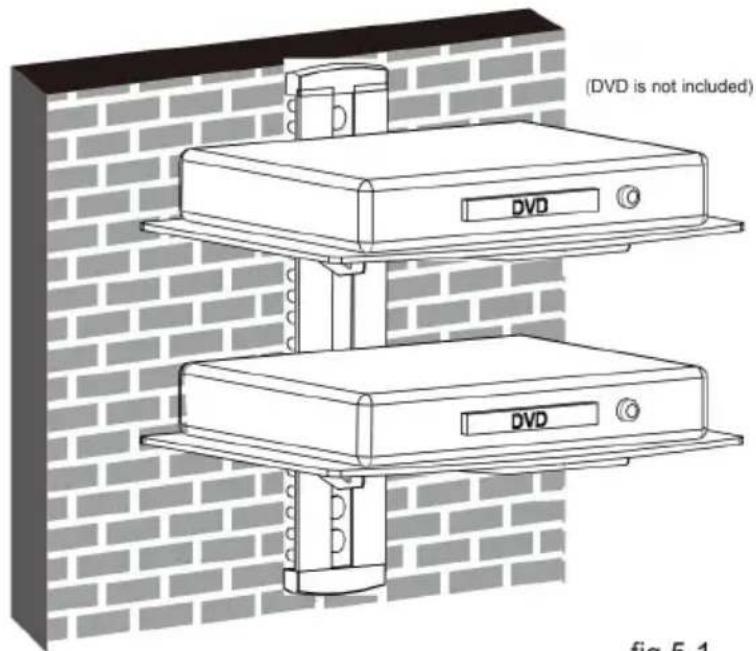

Nachdem Sie die DVD-Wandhalterung installiert haben, legen Sie die DVD vorsichtig auf die montierten Glasregale. Ziehen Sie de Kabelclip heraus . Stecken Sie das Kabel in eine der Öffnunger Clips, wobei ein Ende des Kabels im Clip steckt . Stecken Sie Zum Einklipsen in die Hauptstange . Nehmen Sie den anderen Kabelkopf aus einer anderen Öffnung des Clips heraus und drück Sie dann den Clip bis zum Ende der Hauptstange.
