MANUAL DE USUARIO CS202 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

SOPORTE PARA COMPONENTES DE AUDIO

MANUAL DE USUARIO

NÚMERO DE MODELO: CS202

Lea atentamente este manual antes de utilizar el producto. De lo contrario, podrían producirse lesiones graves.

PRECAUCIONES DE MONTAJE

- No instale el producto hasta que haya leído y comprendido las instrucciones y advertencias proporcionadas en esta hoja de instalación. Si tiene alguna pregunta sobre cualquiera de las instrucciones o advertencias, comuníquese con su distribuidor local.

- Consulte la guía de instalación para conocer las distancias recomendadas desde la pared para evitar el riesgo de daños a la propiedad.

- Este producto sólo debe ser instalado por alguien con buenas aptitudes mecánicas, experiencia en construcción básica y un conocimiento completo del proceso de instalación.

- Asegúrese de que la superficie de soporte soporte de manera segü la carga combinada del equipo y todos los herrajes y componente adjuntos.

- Si lo monta en montantes de pared de madera, asegúrese de que tornillos de montaje estén anclados en el centro de los montantes recomienda encarecidamente el uso de un detector de vigas de “borde a borde”.

- Utilice siempre un asistente o un equipo de elevación mecánico pa levantar y colocar el equipo de forma segura.

- Apriete los tornillos firmemente, pero no los apriete demasiado. Apretar demasiado puede dañar los artículos, reduciendo en gran medida su poder de sujeción.

- Este producto está destinado únicamente para uso en interiores. El uso de este producto al aire libre podría provocar fallas en el pr y lesiones personales.

- Nunca exceda la capacidad de carga máxima.

PRECAUCIONES DE USO

PARA EVITAR LESIONES GRAVES Y LA MUERTE POR VUELCO:

1. Este producto no es un juguete. Mantenga a los niños alejados este artículo.
2. No exceda las capacidades de peso antes de moverse.
3. Úselo únicamente sobre una superficie plana, dura y lisa capaz o soportar de manera segura un soporte para componentes de audio completamente cargado.
4. Úselo únicamente según lo previsto. Inspeccione antes de cada u no lo utilice si las piezas están sueltas o dañadas.

TECHNICAL SPECIFICATIONS

Modelo	CS202
Dimensiones del producto (LxAnxAl)(mm)	425*240*320
Tamaño del embalaje (largo x ancho x alto (mm)	410*298*55
Peso neto / kg)	Alrededor de 2,6
Peso bruto (kg)	Alrededor de 3

*Productos como especificaciones, apariencia y diseño están sujetos a modificaciones sin previo aviso.

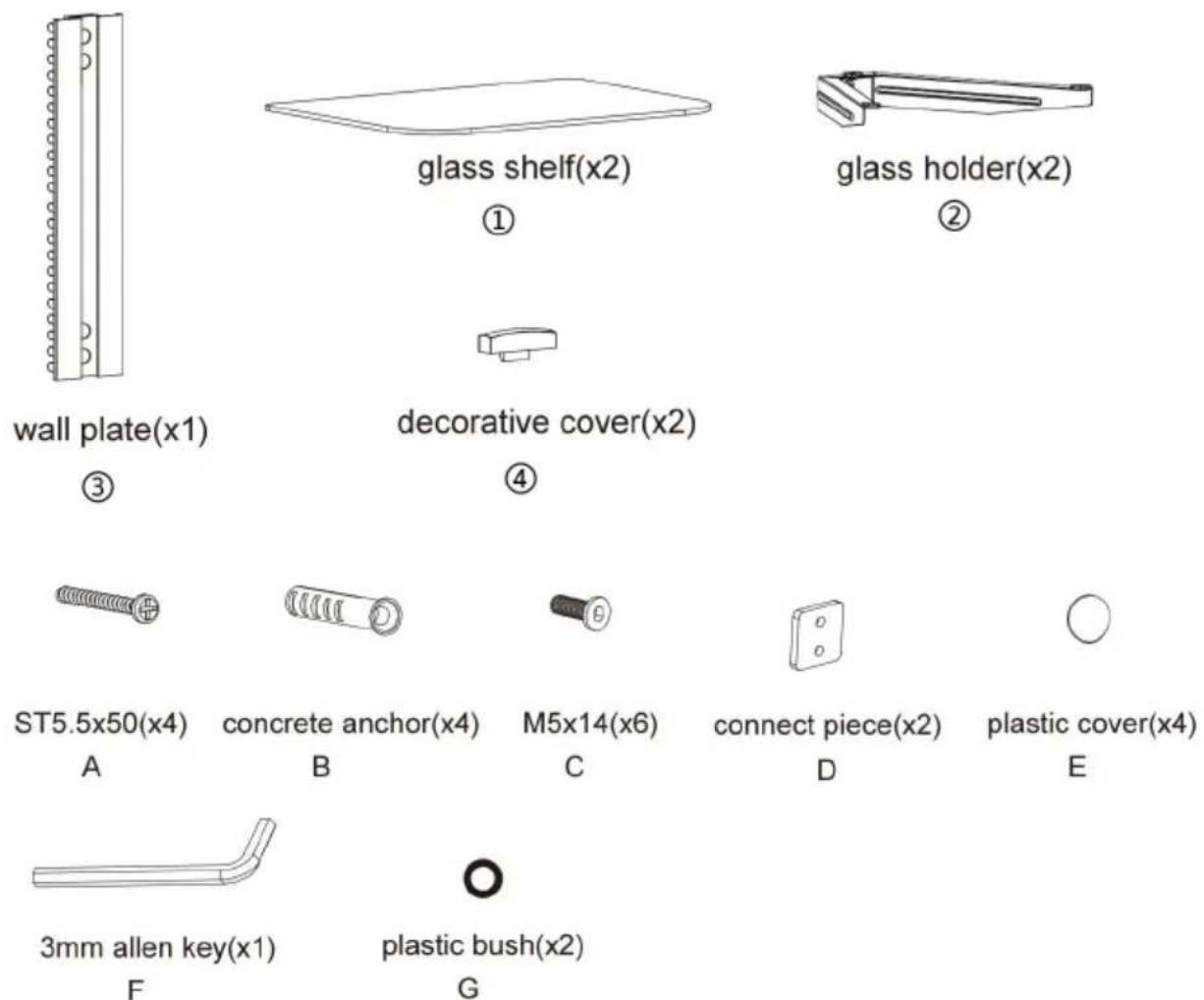

PACKAGE CONTENTS

Herramientas necesarias

● Tornillo cabeza Phillips D río (Longitud: 200 mm ( excluyendo mango H ))
- Taladro eléctrico y broca de mampostería de 8 mm para instalación de paredes de hormigón
- Rotulador

ASSEMBLY STEPS

PASO 1-a: MONTAJE EN LA PARED DE MONTANTE

DE MADERA:

• Utilice un buscador de vigas para localizar los bordes de las Se recomienda encarecidamente utilizar un detector de vigas de borde a borde. Dibuja una línea vertical en el centro de cada montante según sus bordes.
• Coloque la placa de pared en la pared como plantilla y mar centro.

de los cuatro orificios de montaje. Asegúrese de que los orificio montaje estén

en la línea central del montante.

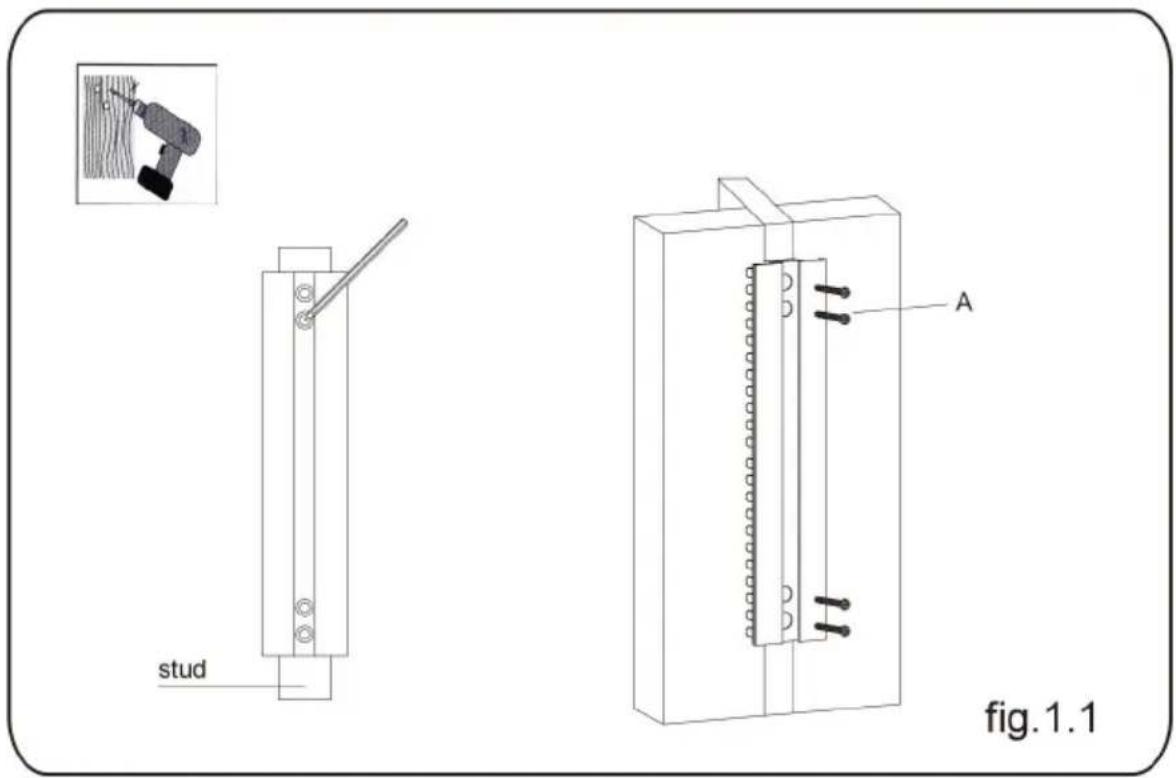

- Taladre cuatro orificios de 1/8" (3 mm) de diámetro y 1,2" (3 de profundidad. Asegúrelo usando cuatro tornillos (A), asegúrese de que la pared la placa esté nivelada como se muestra en la

stud A fig.1.1

PASO 1-b: LADRILLO SÓLIDO Y BLOQUE DE HORMIGÓN

MONTAJE:

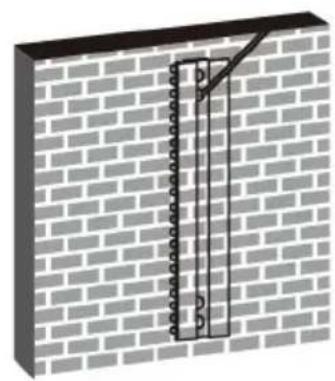

• Utilice la placa de pared como plantilla para marcar las ubicaciones de los cuatro orificios en la pared como se muestra la figura 1.2.
• Pretaladre estos agujeros con una broca para mampostería de mm, asegurando una profundidad de al menos 50 mm. Inserte anclaje para concreto (B) en cada uno de estos orificios.
• Coloque la placa de pared a la pared usando cuatro tornillos asegúrese de que la placa de pared esté lo más nivelada posi muestra en la figura 1.2.

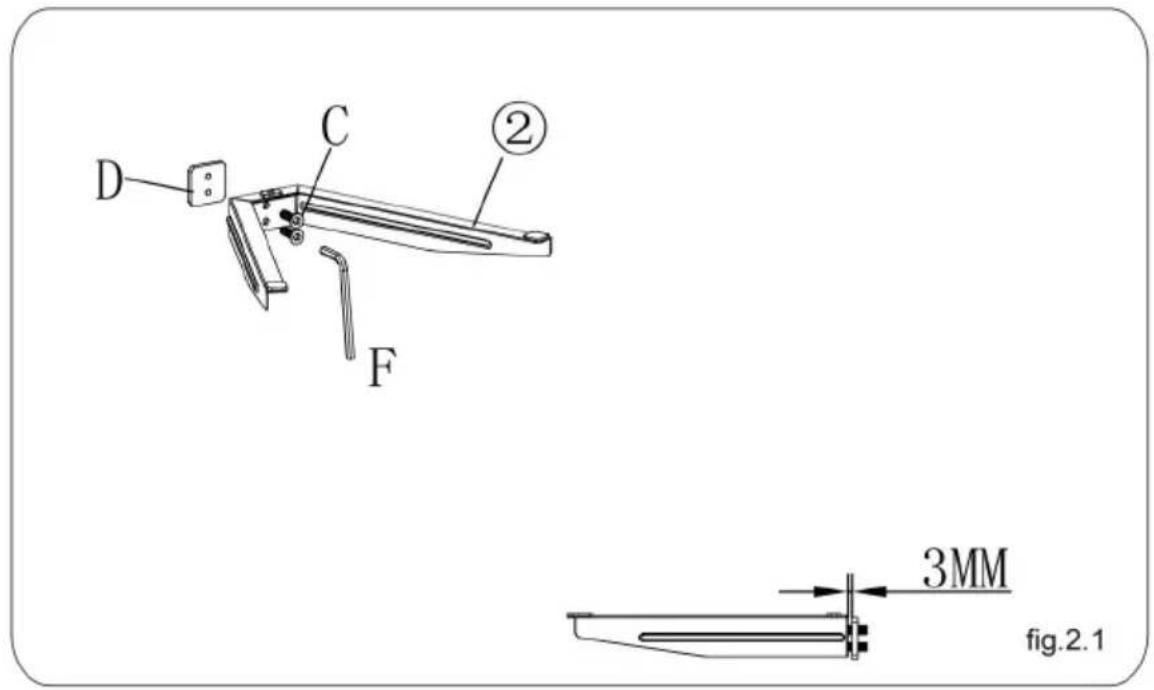

- Fije la pieza de conexión al soporte de vidrio usando dos to dejando un espacio de 3 mm como se muestra en la figura 2. - Repita el mismo procedimiento para montar el otro soporte pa vasos.

PASO 3: INSTALACIÓN DEL SOPORTE DE VIDRIO

- Inserte los dos soportes de vidrio en la placa de pared a lo del riel de la placa de pared a la altura deseada respectivamente luego apriete los cuatro tornillos con una llave Allen de 3 mm se muestra en la figura 3.1.

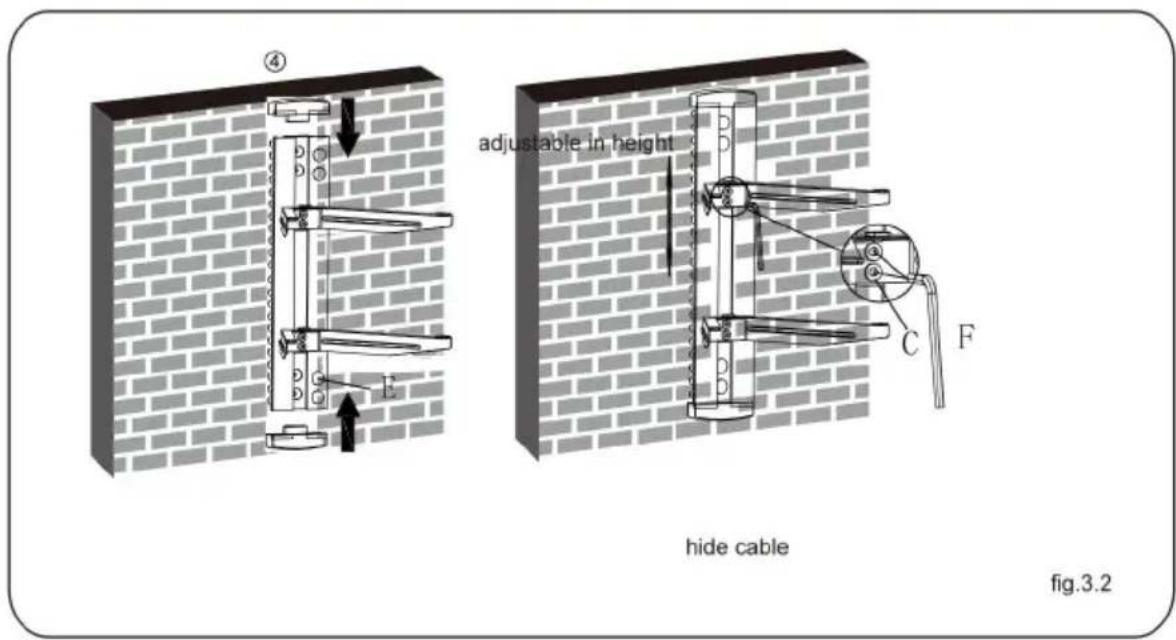

• Inserte dos cubiertas decorativas en la parte superior e infería la placa de pared respectivamente e instale cuatro cubiertas de plástico. como se muestra en la figura 3.2.
• Puedes ajustar la altura de los soportes de cristal según sea necesario. Afloje los tornillos con una llave Allen de 3 mm (per quitar) para ajustar los soportes de vidrio a la altura deseada y apriete los tornillos con una llave Allen de 3 mm como se muy la figura 3.2.

PASO 4: INSTALACIÓN DEL ESTANTE DE VIDRIO

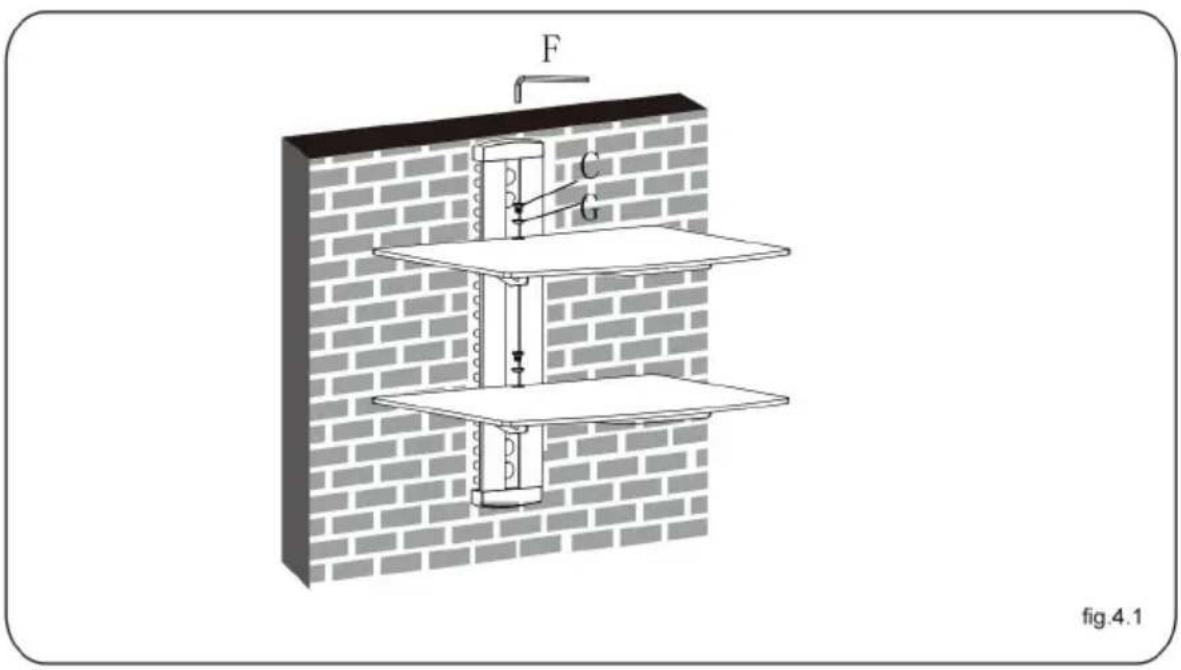

Coloque los dos estantes de vidrio con cuidado sobre los dos soportes de vidrio respectivamente. Fije los estantes de vidrio al vidrio. soportes usando tornillos y casquillos de plástico, apretanc los tornillos con una llave Allen de 3 mm, pero no completame este momento. tiempo. Centre los estantes de vidrio sobre los orificios y apriete firmemente los tornillos con una llave Allen de mm como se muestra en la figura 4.1.

F C G fig.4.1

PASO 5: GESTIÓN DE CABLES

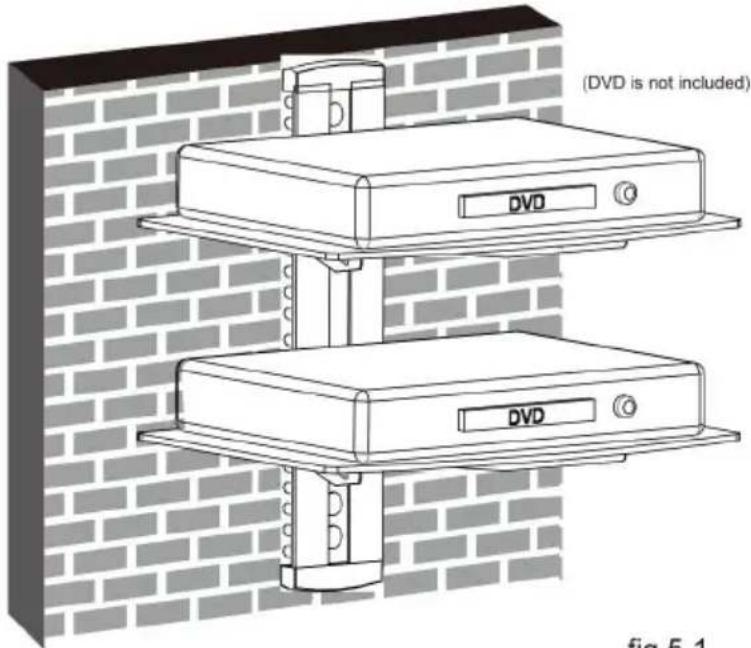

Después de instalar el soporte de pared para DVD, coloque el con cuidado sobre los estantes de vidrio montados. Saque el cl cable . Inserte el cable en cualquiera de las aberturas del clip, un extremo del cable insertado en el clip . Insertar el clip en principal . Saque la otra cabeza del cable de otra abertura del luego empuje el clip hasta el final del poste principal.
