MANUAL DE USUARIO 487H0A32V0 Vevor

Soporte técnico y certificado de garantía electrónica

ESTANTES DE GARAJE DE ALTA RESISTENCIA

MANUAL DEL USUARIO

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicar por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir

Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

MODELO: 326QJTGOV0 / 327DG74KV0 / 327MMQSHV0 / 367ZVVUXV0

4078VRULV0 / 4872WVXVV0 / 405S2LA2V0 / 487H0A32V0

	Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.
	Este símbolo, colocado antes de un comentario de seguridad, indica un tipo de precaución, advertencia o peligro. Ignorar esta advertencia puede provocar un accidente. Para reducir el riesgo de lesiones, incendio electrocución, siga siempre las recomendaciones que muestra a continuación.
	Advertencia: Asegúrese de usar guantes al utilizar este producto.

WARNING!

33) Conserve este manual para conocer las advertencias y precaución de seguridad. El manual ofrece información importante sobre cómo ensamblar, usar y mantener este producto.
34) Manipule los bordes metálicos con cuidado.
35) NO se suba a este producto ni lo utilice como escalera.
36) NO altere este producto de ninguna manera que no sea la prev ya que esto puede causar daños al producto o lesiones personales.
37) Monte siempre sobre una superficie nivelada.
38) El peso máximo cargado para cada estante no debe ser mayor límite de carga, y el peso cargado se distribuye uniformemente
39) Guarde los artículos más pesados en los estantes inferiores.

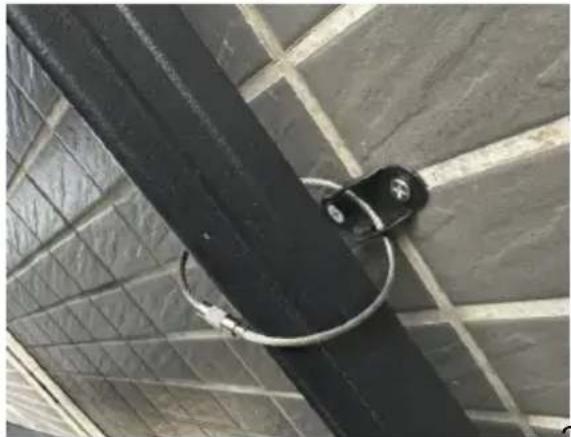

40) Fije la unidad a la pared si se llena hasta su capacidad máxima ajuste las bridas (elemento H de la tabla de lista de piezas )

1. Por favor, ensamble el producto siguiendo estrictamente las instrucciones. Un montaje incorrecto podría resultar peligroso.
2. Utilice gafas de seguridad y guantes de trabajo adecuadamente durante el montaje.
3. No intente ensamblar el producto si se siente cansado o bajo la influencia de alcohol, drogas o medicamentos.
4. La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de forma correcta y completa.
5. Un martillo y un par de guantes. También se puede utilizar, siempre se coloque un paño o un bloque de madera entre la cabeza del ma las piezas.

1. Este producto no es un juguete. No permita que los niños juegue este artículo ni lo utilicen.
2. Verifique cuidadosamente antes de usar. No lo use si las piezas sueltas o dañadas.
3. Úselo únicamente en superficies planas, niveladas y duras.
4. No exceda la capacidad de carga indicada. Apriete bien todas las perillas antes de colocar pesos sobre el producto. ¡Tenga en cuenta capacidad de carga dinámica! Los cambios repentinos de carga puede provocar temporalmente una carga excesiva, lo que puede provocar un falla del producto.

GUARDE ESTAS INSTRUCCIONES

PRODUCT PARAMETERS

	1	2	3	4
Modelo	326QJTGOV0	327DG74KV0	327MMQSHV0	367ZVVUXV0
Tamaño del producto / pulgada	16×32× 63	16 × 32 × 7	18 × 32 × 7	18 × 36 × 7
Capas	5	5	5	5
Límite de carga total	2000 libras	2000 libras	2000 libras	2000 libras
límite de carga para cada capa	400 libras	400 libras	400 libras	400 libras

	5	6	7	8
Modelo	4078VRULV0	4872WVXVV0	405S2LA2V0	487H0A32V0
Tamaño del producto / pulgada	18 × 40 × 7 pulgadas	18 × 48 × 7 pulgadas	20 × 4 0 × 5 pulgadas	2 4 × 48 × pulgadas
Capas	5	5	4	5
Límite de carga total	2000 libras	3000 libras	2 4 00 libras	30 00 libras
límite de carga para cada capa	400 libras	600 libras	600 libras	600 libras

Nota: Los objetos pesados deben distribuirse uniformemente en el estante para evitar deformaciones debido a la concentración de la car. El peso máximo de un solo objeto pesado no debe superar los 10

Parte	Descripción	Imagen	Cantidad de piezas
			326QJT GOV0	327DG74 KV0	327MMQ SHV0	367ZVV UXV0
			16× 32 × 63 pulgadas	1 6 × 3 × 72 pulgadas	18 × 32 72 pulgadas	18 × 36 72 pulgadas
A	Placa de metal		5	5	5	5
B	Poste vertical		8	8	8	8
do	Estante superior de viga corta		10	10	10	10
D	Viga larga de estante superior		10	10	10	10
Sí	Fijaciones		4	4	4	4
F	Tapa de poste		16	16	16	16

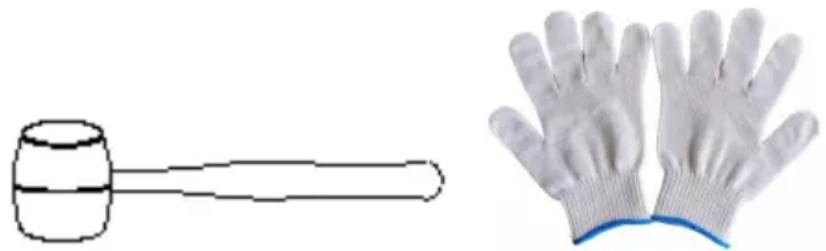

GRA MO	Guantes		1 par	1 par	1 par	1 par
			PART LIST
	antivuelco
I	Martillo		1	1	1	1
Altura de los estante separados			31,5pulgadas	36pulgadas	36pulgadas	36pulgadas

Nota: Las imágenes en la lista de piezas son solo de referencia; consulte la apariencia real de los artículos recibidos.

PART LIST

Parte	Descripción	Imagen	Cantidad de piezas
			4078VRULV0	4872WVXVV0	405S2LA2V0	487H0A32V0
			18 × 40× 72pulgadas	18 × 48× 78pulgadas	20 × 40× 57pulgadas	24 × 48× 72pulgadas
A	Placa de metal		5	5	4	5
B	Poste vertical		8	8	8	8
do	Estantesuperior deviga corta		10	10	8	10
D	Estantesuperior conviga larga		10	10	8	10
mi	Fijaciones		4	4	4	4
F	Tapa del poste		16	16	16	16
GRAMO	Guantes		1 par	1 par	1 par	1 par
yo	Accesorios antivuelco		2 juegos	2 juegos	2 juegos	2 juegos
I	Martillo		1	1	1	1
Altura de los estantes separados			36pulgadas	3 9pulgadas	28,5pulgadas	3 6 pulgadas

Nota: Las imágenes en la lista de piezas son solo de referencia; consulte la apariencia real de los artículos recibidos.

Atención:

Para obtener información adicional sobre las piezas que se enumeran a continuación, consulte el diagrama de ensamblaje de este manual. Desembale y separe todas las piezas en un área de trabajo despejada.

ASSEMBLY STEP

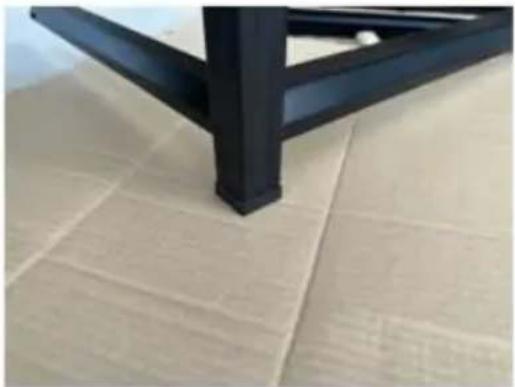

Paso 1: Montaje de la tapa del poste

1. Deslice cada poste (B) en la tapa del poste (F) como se muestra.
2. Repita el procedimiento para los 4 postes verticales.

Atención: Las tapas de los postes son solo para patas verticales.

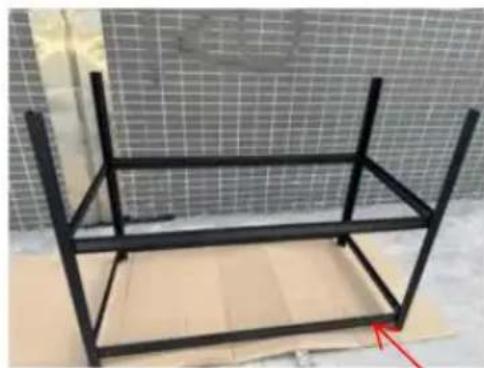

Paso 2: Ensamblaje de vigas cortas y largas

1. Alinee las vigas cortas ( C ) y las vigas largas del estante superior ( D muescas alineadas entre los cuatro postes verticales (B).
2. Una vez en posición, golpéelo firmemente usando un mazo de goma.
3. Repita el proceso para el lado opuesto, asegurándose de que ambos extr están situados a la misma altura.

- Mantenga la primera capa separada del suelo entre 1 y 3 alturas de agua para evitar que las columnas se deformen y colapsen debido a la altura exo - Asegúrese de que la altura de cada nivel sea lo más uniforme posible.

Paso 3: Montaje de fijaciones

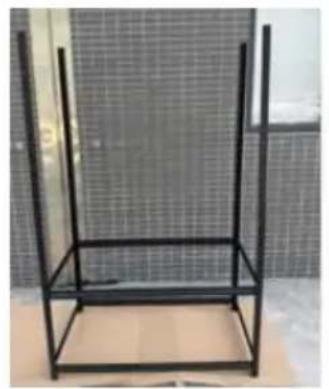

1· Fije los sujetadores (E) en la parte superior del poste vertical (B) golpéelos hasta el final.

1. La parte inferior del poste vertical (B) se fija a cada fijación (E) golpea hasta el final.

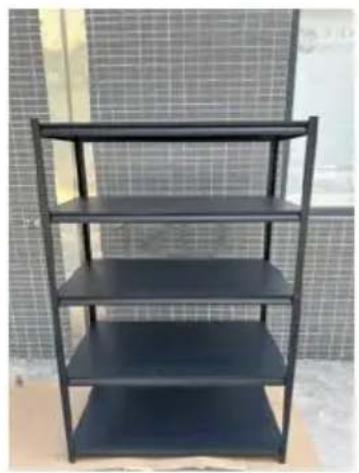

Paso 5: Instale la tercera, cuarta y quinta viga larga (D) y la vig (C) del estante superior; el método de instalación es el mismo q del paso 2.

Paso 6 : Conjunto de estante superior con placa de metal

1. Inserte la placa de medel estante superior (A) en los soportes del estant superior.
2. Asegúrese de que quede al ras con la parte superior del marco de l

Paso 7 : Instale el pie adhesivo superior

1. Deslice cada poste (B) en la tapa del poste (F) como se muestra
2. Repita el procedimiento para los 4 postes verticales.

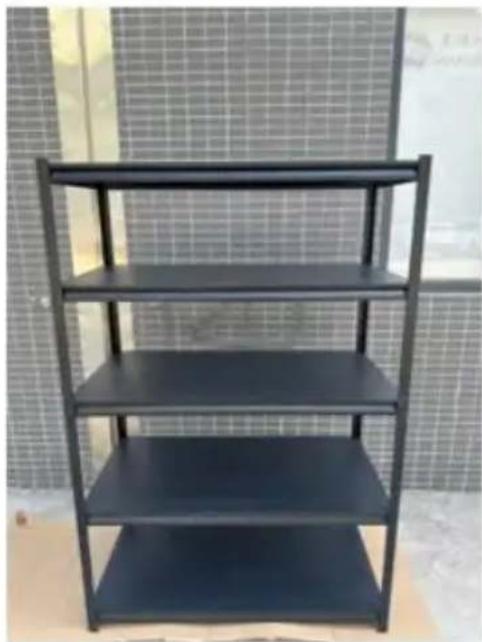

3. El ensamblaje ahora está completo y su unidad está lista para us
