MANUAL DE USUARIO GN-62L Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del produnderá del producto que haya recibido. Le rogamos que nos disc si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012. El símbolo de un contenedor de basura tachado indica producto requiere la recogida selectiva de residuos e Unión Europea. Esto aplica al producto y a todos accesorios marcados con este símbolo. Los producto marcados con este símbolo no pueden desecharse co basura doméstica normal, sino que deben llevarse a u de recogida para el reciclaje de aparatos eléctricos electrónicos.

Advertencia : Lea atentamente este manual antes de utilizarlo.

Contenido

I. Parámetros técnicos principales
II. Precauciones
3. Precauciones de uso
4. Fallos comunes y solución de problemas
V. Sin fallas
VI. Diagrama esquemático eléctrico
8. Servicio posventa

Prefacio

Estimados usuarios:

1. Le invitamos a utilizar la serie de vitrinas para sushi FG de nuestra empresa. Está diseñada para establecimientos como tiendas de alimentación y hoteles, y se utiliza principalmente para la refrigeración exhibición de artículos. La temperatura de refrigeración es de 2 a 8

2. El producto cuenta con un diseño científico y preciso, ahora energie electricidad, mantiene la limpieza y la frescura gracias a su diseño de refrigeración directa, que ofrece un enfriamiento rápido y una temperatura uniforme en el interior. La vitrina está hecha de vidrio de seguridad curvado en caliente con una solapa estrecha, completamente transpare La lámpara LED integrada ofrece un excelente efecto de iluminación, que facilita su almacenamiento y transporte. Esta serie se caracteriza su atractivo diseño, practicidad, diseño elegante, refrigeración rápida, bajo consumo de energía, bajo nivel de ruido, salubridad y temperatura uniforme.

3. Todos los materiales, componentes y unidades de refrigeración de productos son de fabricantes de marcas famosas a nivel internacional garantizar su calidad.

4. El producto adopta espuma integral de poliuretano con tubo de co enfriamiento directo, seguro, ahorra electricidad, tiene un aspecto agradable, se aplica ampliamente y hace que la temperatura de la superficie del mostrador sea más uniforme.

5. Este producto tiene un diseño humanizado y mejora la exhibición de artículos. Es elegante y elegante, lo que le da un toque decorativo e ocasiones especiales.

6. Los componentes ejecutivos del sistema de refrigeración y los componentes de control de los equipos eléctricos son de marcas reconocidas, lo que garantiza un funcionamiento estable y confiable. E diseño racional del sistema mejora la eficiencia del intercambio de ca De esta manera, el enfriamiento dentro del gabinete es más rápido,

temperatura es más baja y se logra una mayor eficiencia energética. Para utilizar mejor nuestro producto y prolongar su vida útil, lea atentamente el manual de funcionamiento de este producto antes de usarlo.

I. Parámetros técnicos principales

Tipo	Almacenami ento temperatura	Voltaje/ frecuencia	Total de entrada fuerza	Refrigerante	Dimensiones (largo×ancho ×altura m m)
GN-42L	2~8°C	220-240 V/ 50 Hz	200 vatios	R290	1160*42 5 *31
GN-52L			2 1 0W		1340*42 5 *31
GN-62L			2 2 0W		1510*42 5 *31
GN-72L			2 30 W		1 69 0*42 5 *

II. Precauciones

1. Debe utilizar una toma de corriente monofásica de tres polos independiente con el puerto de tierra ( E ) correctamente conectado tierra. Nota: No utilice tuberías de agua corriente ni de gas como te de tierra. De lo contrario, si el sistema eléctrico presenta problemas, habrá protección de tierra, lo que pondrá en peligro la seguridad pero y de los bienes. Recuerde que nuestra empresa no se responsabiliza los accidentes ni de las pérdidas causadas por daños eléctricos debic incumplimiento de lo anterior. requisito mencionado durante el funcionamiento y uso.

2. No coloque el cable eléctrico directamente sobre el conducto. Debe haber una placa de canaleta con cierta resistencia para protegerlo o ranura con placa de cubierta para evitar daños causados por cargas pesadas y herramientas afiladas.

3. Nunca coloque en el armario sustancias volátiles, corrosivas,

radiactivas, inflamables, explosivas, venenosas o contaminantes de los alimentos.

1. Recuerde desconectar la alimentación antes de limpiar el producto cambiar la lámpara. No lo enjuague si el aparato eléctrico se humed se moja o sufre algún otro accidente.

Una vez que el producto presenta problemas en el sistema eléctrico refrigeración, los electricistas no profesionales y el personal sin suficien tecnología de refrigeración y amplia experiencia no deben manipularlo, desmontarlo ni repararlo al azar para evitar accidentes más graves e incluso peligros, lo que provocará más pérdidas.

3. Precauciones de uso

1. Empuje y coloque suavemente al transportarlo con una inclinación no exceda los 45 grados.
2. El producto debe colocarse en un lugar ventilado, fresco, seco y del calor y el polvo. Se debe evitar la exposición directa al sol para que afecte la refrigeración. El suelo debe ser plano y firme. La dista entre el perímetro del gabinete y las paredes y otros objetos debe s como mínimo de 10 mm para garantizar una buena disipación del ca condensador. La vitrina debe ubicarse en un lugar específico para evi su desplazamiento por fuerzas externas.
3. La fuente de alimentación adecuada para el producto es 220-240 Hz. Si el voltaje no cumple con los requisitos, instale un regulador potencia con la capacidad adecuada. Conecte el aparato y enciéndalo después de confirmar el voltaje. Después de 20 minutos de encendido compruebe si el aparato funciona correctamente y si el efecto de refrigeración es notable.
4. La vitrina debe funcionar durante un tiempo para confirmar que el sistema de refrigeración funciona correctamente antes de cada uso. Un vez que la temperatura interior se normalice, se pueden colocar los alimentos en la bandeja de refrigeración.
5. No coloque demasiada comida caliente en el superficie de la vitrin

caso de generarse sobrecarga de forma instantánea.

1. Para una interrupción prolongada, limpie bien el producto por dentro por fuera. Luego, séquelo y colóquelo en un lugar seco, fresco y ve y revíselo con frecuencia para evitar las ratas. Al reiniciar el producto Equipo: revise cuidadosamente las líneas eléctricas para verificar que hayan sido mordidas ni dañadas por ratas. Tras una inspección riguró comprobada, el equipo puede reiniciarse.

2. Las personas no profesionales no deberán abrir ni sustituir de forr aleatoria elementos y componentes eléctricos de los congeladores y unidades de refrigeración.

3. Solicite al personal de mantenimiento profesional que reemplace el cable de alimentación dañado para evitar peligro.

4. Si no puede reparar la falla usted mismo, solicite a personal profe que lo haga de manera oportuna o informe a nuestro personal técnico reparar la falla.

5. Para lograr un rendimiento de enfriamiento óptimo, mantenga aproximadamente un tercio del espacio sobre los alimentos al colocar artículos.

4. Fallos comunes y solución de problemas

Si cree que el producto tiene problemas, simplemente revíselo y realis solución de problemas según el siguiente formulario. Si el problema persiste, póngase en contacto con nuestra empresa o con el departar de ventas. Las personas no profesionales no deben desmontar ni rea mantenimiento a la ligera en las estructuras del producto, los elementos eléctricos ni en el sistema de refrigeración. La revisión y la solución problemas deben ser realizadas por técnicos profesionales; de lo contrá se podrían producir accidentes con mayor probabilidad de causar pérd. Si detecta que el producto está electrificado, corte la alimentación inmediatamente y solicite a un profesional que lo revise y lo repare.

Solución de problemas comunes

Fallas	Causas de fallas	Alcance de Examen	Solución de problemas
El compresor no funciona	Apagado	Comprobar por multímetro	Encender
	Enchufe suelto	Controlar	Conéctelo firmemente
	El zócalo del relé arranque está suel	Desmontar la cubierta para comprobarlo	Conecte el pasador firmemente
Temperatura demasiado alta en el interior escaparate	El Los productos históricos son demasiados dentro de la vitrina.	Controlar	Reducir la comida
	Temperatura ambiente demasiado alta	Prueba por termómetro	Cambiar el ambiente temperatura
ruido demasiado fuerte	La vitrina no est colocada de forma estable.	Controlar	Colocado estable
	Base con ruedas para ventilador y compresor perder	Controlar	Sujetar el pie tornillos

V. Sin fallas

1. Cuando el compresor está en funcionamiento, la superficie estará caliente. Durante el funcionamiento normal del compresor, la tempera

de la superficie será alta. Esto es normal. No toque con las manos.

1. Hay condensación de humedad en la superficie del vidrio. Con temperaturas y humedades ambientales elevadas, es fácil que aparez gotas de rocío en la superficie exterior. Séquelo con un paño suave o active la función de desempañado con cable calefactor.

2. La temperatura ambiente es inferior a la temperatura de control de controlador de temperatura, por lo que el compresor se avería. Debid que la temperatura ambiente es inferior a la temperatura del... el controlador de temperatura, por lo que los datos recopilados por el s de temperatura no son suficientes para arrancar el compresor.

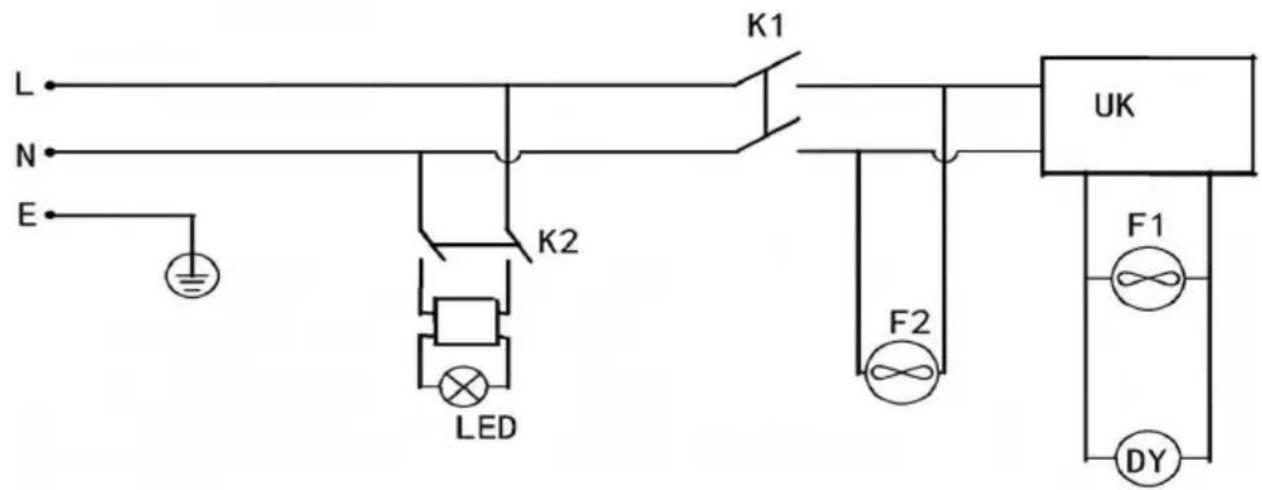

VI Diagramas esquemáticos eléctricos

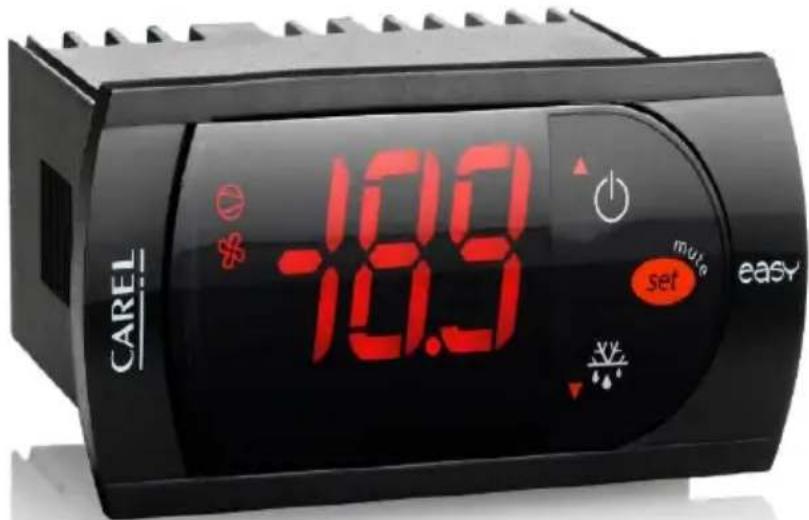

8. Instrucciones de funcionamiento de los botones

CAREL -18.9 mule set easy

1. Retroceso (lag): mantenga presionado el botón SET durante más d segundos para ingresar al menú de configuración de parámetros PS (ingrese la contraseña "22") y presione el botón SET nuevamente par ingresar, luego busque rd y presione SET para configurar el rango de temperatura deseado y mantenga presionado el botón SET para salir

2. Desbloqueo de temperatura mínima: Presione el botón de configuración durante más de 3 segundos para ingresar al menú de configuración de parámetros PS (ingrese la contraseña "22") y presion botón de configuración nuevamente para ingresar, luego busque r1 y presione el botón de configuración para configurar la temperatura míni deseada y mantenga presionado el botón de configuración para salir

3. Desbloqueo de temperatura máxima: Presione el botón SET durante más de 3 segundos para ingresar al menú de configuración de parár PS (ingrese la contraseña "22") y presione el botón SET nuevamente ingresar, luego busque r2 y presione el botón SET para configurar la temperatura máxima deseada y mantenga presionado el botón SET pa salir

4. Verifique el valor configurado modificado: Después de completar el paso de desbloqueo de temperatura mínima, puede configurar la temperatura mínima. Presione el botón de configuración durante 1 segundo para entrar, ajuste la temperatura hasta el valor de desbloqueo de temperatura mínima, presione el botón de configuración y salga. (El este momento, el rango de temperatura en el gabinete fluctuará debido la diferencia de temperatura en la parte posterior).

5. Descongelación manual: mantenga segundos. Para permitir la automática

pulsado durante 3 descongelación

VIII. Servicio posventa

Siempre que el usuario siga el manual del usuario, el producto tendr año de garantía desde la fecha de entrega y nuestra empresa será responsable del reemplazo y reparación de los componentes dañados causados por mala calidad durante el período (daños en el vidrio excluidos).

Se cobrarán las tarifas correspondientes después de reparar los produ dañados causados por las siguientes razones:

1. No seguir el manual del usuario.
2. Utilice aleatoriamente componentes que no coincidan para el reemplazo.
3. El valor de fluctuación de voltaje excede el alcance permisible u

factores naturales.
