MANUALE UTENTE 487H0A32V0 Vevor

Supporto tecnico e certificato di garanzia elettronica

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

MODELLO: 326QJTGOV0 / 327DG74KV0 / 327MMQSHV0 / 367ZVVUXV0 4078VRULV0 / 4872WVXVV0 / 405S2LA2V0 / 487H0A32V0

	Attenzione - Per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurezza, indica un tipo di precauzione, avviso o per Ignorare questo avviso può causare un incidente. Per il rischio di lesioni, incendi o folgorazione, seguire se raccomandazioni indicate di seguito.
	Attenzione: assicurarsi di indossare guanti quando si questo prodotto.

WARNING!

25) Conservare questo manuale per le avvertenze e le precauzioni di sicurezza. Il manuale offre informazioni importanti su come assemblare, utilizzare e manutenere questo prodotto.
26) Maneggiare con cura i bordi metallici.
27) NON salire sul prodotto né utilizzarlo come scala.
28) NON modificare questo prodotto in alcun modo diverso da quello previsto, poiché ciò potrebbe danneggiare il prodotto o causare lesioni personali.
29) Eseguire sempre il montaggio su una superficie piana.
30) Il peso massimo caricato per ogni ripiano non è superiore al lim carico e al peso caricato è distribuito uniformemente.
31) Conservare gli oggetti più pesanti sui ripiani più bassi.

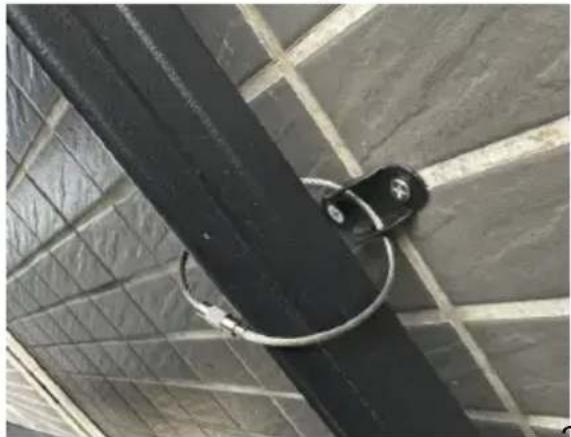

32) Fissare l'unità alla parete se si riempie fino alla capacità massima stringere le fascette (elemento H dalla tabella dell'elenco dei pezzi )

PRECAUZIONI DI MONTAGGIO

1. Si prega di assemblare il prodotto seguendo scrupolosamente le istruzioni. Un assemblaggio non corretto potrebbe essere pericoloso.
2. Si prega di indossare occhiali di sicurezza e guanti da lavoro dura montaggio.
3. Non provare a montare il prodotto quando ci si sente stanchi o s l'effetto di alcol, droghe o farmaci.
4. La capacità di carico e gli altri parametri del prodotto si applicano prodotto correttamente e completamente assemblato.

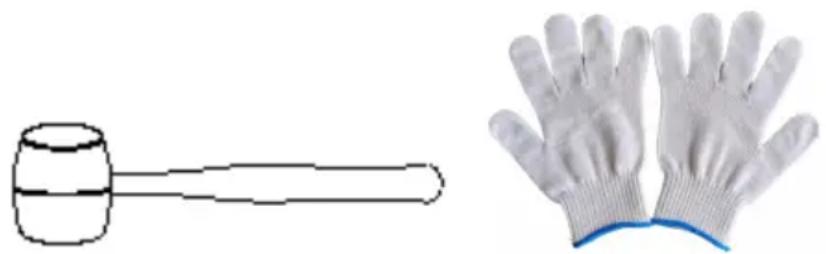

5. Un martello e un paio di guanti può essere utilizzato anche a col che tra la testa del martello e le parti venga inserito un panno o un di legno.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o di accedervi.
2. Controllare attentamente prima dell'uso. Non utilizzarlo se le parti s allentano o si danneggiano.
3. Utilizzare solo su superfici piane, livellate e dure.
4. Non superare la capacità di carico indicata. Stringere saldamente tu le manopole prima di appoggiarci sopra i pesi. Siate consapevoli della capacità di carico dinamica! Improvvisi cambiamenti di carico possono causare temporaneamente un carico eccessivo, con conseguente guasto del prodotto.

SALVA QUESTE ISTRUZIONI

PRODUCT PARAMETERS

	1	2	3	4
Modello	326QJTGOV0	327DG74KV0	327MMQSHV0	367ZVVUXV0
Dimensioni del prodotto / pollice	Dimensioni: 16×32× 63	16 × 32 × 7	18 × 32 × 7	18 × 36 × 7
Strati	5	5	5	5
Limite di caric totale	2 000 libbre	2 0 00 libbre	2 0 00 libbre	2000 libbre
limite di carico per ogni strato	400 libbre	4 00 libbre	4 00 libbre	4 00 libbre

	5	6	7	8
Modello	4078VRULV0	4872WVXVV0	405S2LA2V0	487H0A32V0
Dimensioni del prodotto / pollice	18 × 40 × 7 pollici	18 × 48 × 7 pollici	20 ×4 0 × 57 pollici	2 4 × 48 × pollici
Strati	5	5	4	5
Limite di carico totale	2 000 libbre	3.000 libbre	2 4 00 libbre	30 00 libbre
limite di carico per ogni strato	4 00 libbre	6 00 libbre	6 00 libbre	6 00 libbre

Nota: gli oggetti pesanti devono essere distribuiti uniformemente sullo scaffale per evitare deformazioni dovute al carico concentrato. Il peso massimo di un singolo oggetto pesante non deve superare i 10 kg.

Parte	Descrizione	Immagine	Parte Qtà
			326QJT GOV0	327DG74 KV0	327MMQ SHV0	367ZVV UXV0
			Dimensioni: 16 × 32 × 63 pollici	1 6 × 3 × 72 pollici	18 × 32 72 pollici	18 × 36 72 pollici
UN	Piastra metallica		5	5	5	5
B	palo verticale		8	8	8	8
C	Trave corta del ripiano superiore		10	10	10	10
D	Trave lunga del ripiano superiore		10	10	10	10
Sì	Fissaggi		4	4	4	4
F	Tappo postale		16	16	16	16
G	Guanti		1 paio	1 paio	1 paio	1 paio
H	Accessori antiribaltamento		2 set	2 set	2 set	2 set
PART LIST
Altezza dei ripiani separati		31,5 pollici	36 pollici	3 6 pollici	36 pollici

Nota: le immagini nell'elenco delle parti sono solo di riferimento; fare riferimer all'aspetto effettivo degli articoli ricevuti

PART LIST

Parte	Descrizione	Immagine	Parte Qtà
			4078VRULV0	4872WVXVV0	405S2LA2V0	487H0A32V0
			18 × 40× 72 pollici	18 × 48× 78pollici	20 × 40× 57pollici	24 × 48× 72 pollici
UN	Piastra metallica		5	5	4	5
B	palo verticale		8	8	8	8
C	Trave corta del ripiano superiore		10	10	8	10
D	Ripiano superiore trave lunga		10	10	8	10
E	Fissaggi		4	4	4	4
F	Tappo del palo		16	16	16	16
G	Guanti		1 paio	1 paio	1 paio	1 paio
H	Accessori antiribaltamento		2 set	2 set	2 set	2 set
IO	Martello		1	1	1	1
Altezza dei ripiani separati			36 pollici	3 9 pollici	28,5 pollici	3 6 pollici

Nota: le immagini nell'elenco delle parti sono solo di riferimento; fare riferimer all'aspetto effettivo degli articoli ricevuti

Attenzione:

Per ulteriori informazioni sulle parti elencate di seguito, fare riferimento allo schema di montaggio in questo manuale. Disimballare separare tutte le parti in un'area di lavoro libera.

ASSEMBLY STEP

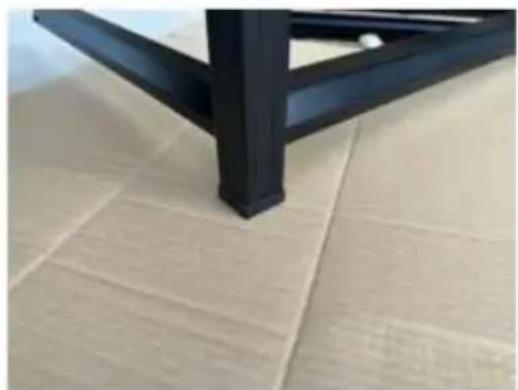

Fase 1: assemblaggio del tappo del palo

1. Far scorrere ciascun palo (B) nel tappo del palo (F) come mostrato.
2. Ripetere la stessa operazione per tutti e 4 i pali verticali.

Attenzione: i cappucci dei pali sono adatti solo per i piedi in posizione vertic

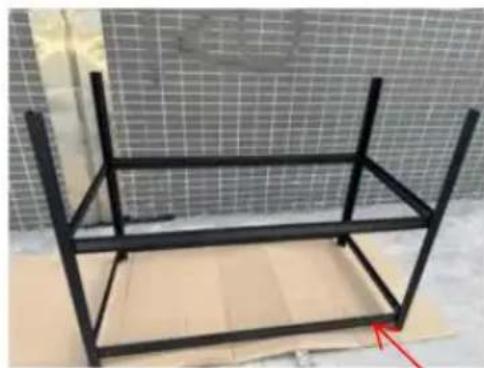

Fase 2: Assemblaggio trave corta e lunga

1. Allineare le travi corte ( C ) e le travi lunghe del ripiano superiore ( D tacche allineate tra i quattro montanti verticali (B).

2. Una volta in posizione, picchiettare con decisione utilizzando un martello di gomma.

3. Ripetere il procedimento per il lato opposto, assicurandosi che entrambe le estremità

sono impostati alla stessa altezza.

• Mantenere il primo strato sollevato da terra entro 1-3 altezze dei fori per evitare che le colonne si deformino e crollino a causa dell'altezza eccessiva.
• Assicurarsi che l'altezza di ogni livello sia il più uniforme possibile.

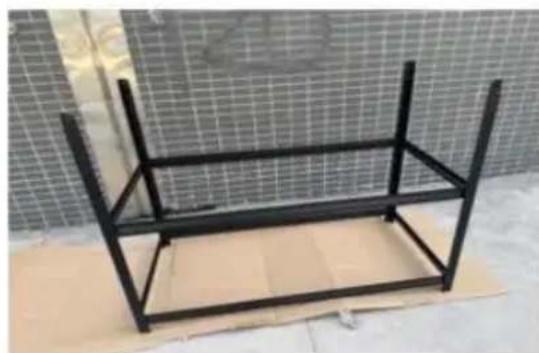

Fase 3: Assemblaggio dei fissaggi

1· Fissare i fissaggi (E) nella parte superiore del montante verticale (picchiettare fino alla fine

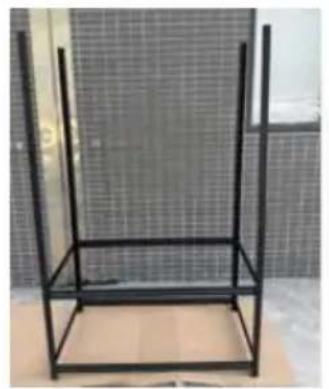

Fase 4: installare il montante verticale

1. La parte inferiore del montante verticale (B) viene fissata a ciascur elemento di fissaggio (E) e fissata fino in fondo.

Fase 5: installare la terza, quarta e quinta trave lunga del ripianc superiore (D) e la trave corta (C); il metodo di installazione è lo stesso della Fase 2.

Fase 6 : Piastra metallica per montaggio ripiano superiore

1. Inserire il ripiano superiore lamiera(A) sui supporti del ripiano superiore.
2. Assicurarsi che sia a filo con la parte superiore del telaio

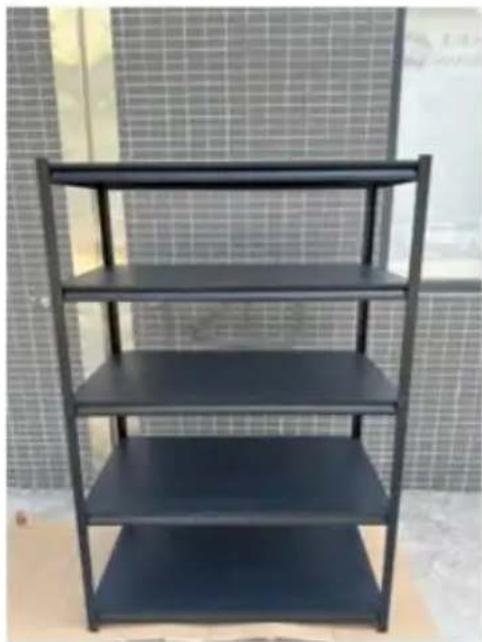

Fase 7 : Installare il piedino superiore per la colla

1. Far scorrere ciascun palo (B) nel tappo del palo (F) come mostra
2. Ripetere la stessa operazione per tutti e 4 i pali verticali.

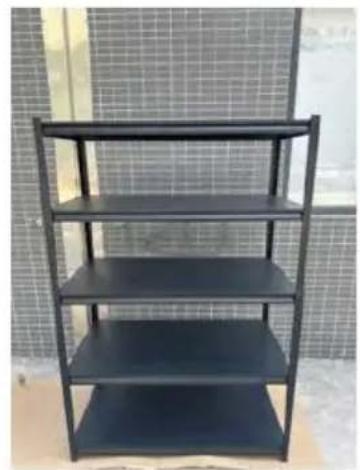

3. Il montaggio è ora completato e l'unità è pronta per l'uso.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
