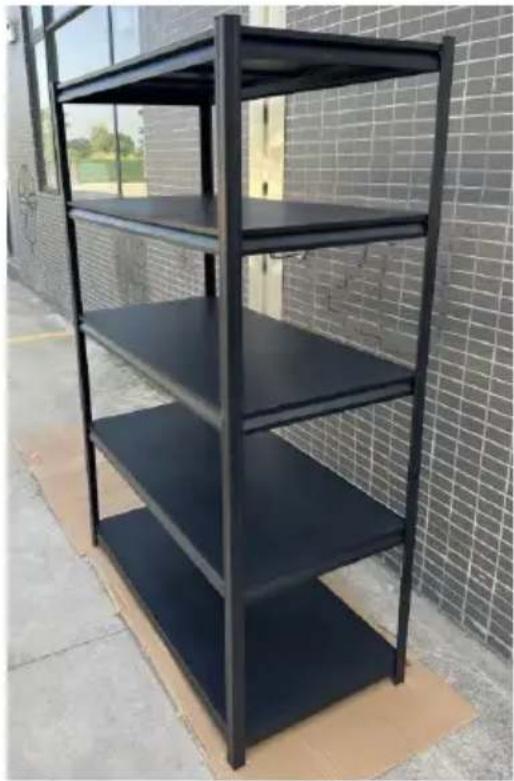

INSTRUKCJA OBSŁUGI 487H0A32V0 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie

gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność

Połowa w porównaniu z wiodącymi markami.

MODELE: 326QJTGOV0 / 327DG74KV0 / 327MMQSHV0 / 367ZVVUXV0

4078VRULV0 / 4872WVXVV0 / 405S2LA2V0 / 487H0A32V0

	Ostrzeżenie - Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcjęObsł
	Ten symbol, umieszczony przed komentarzem dotycząd bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmnię ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie z zaleceniami podanymi poniżej.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

WARNING!

41) Zachowaj tę instrukcję ze względu na ostrzeżenia i środki ostrożne dotyczące bezpieczeństwa. Instrukcja zawiera ważne informacje na tema montażu, użytkowania i konserwacji tego produktu.
42) Prosimy o ostrożne obchodzenie się z krawędziami metalowymi.
43) NIE stawaj na tym produkcie i NIE używaj go jako drabiny.
44) NIE modyfikuj tego produktu w żaden sposób niezgodny z przeznaczeniem, gdyż może to spowodować uszkodzenie produktu lub obrażenia ciała.
45) Zawsze montuj na równej powierzchni.
46) Maksymalna masa ładunku na każdej półce nie przekracza dopuszczalnego obciążenia, a masa ładunku jest równomiernie rozłożony.
47) Przechowuj najcieższe przedmioty na dolnych półkach.

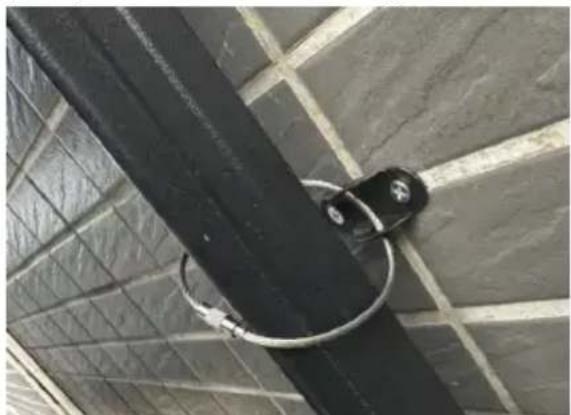

48) Jeśli urządzenie jest wypełnione do pełna, zamontuj je na ścianie zaciśnij opaski kablowe (element H z tabeli części).

1. Proszę złożyć produkt ściśle według instrukcji. Nieprawidłowy monta może być niebezpieczny.
2. Podczas montażu należy prawidłowo założyć okulary ochronne i rękawice robocze.
3. Nie należy podejmować prób montażu produktu, jeśli jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
4. Nośność i inne parametry produktu odnoszą się wyłącznie do produ prawidłowo i kompletnie zmontowanego.

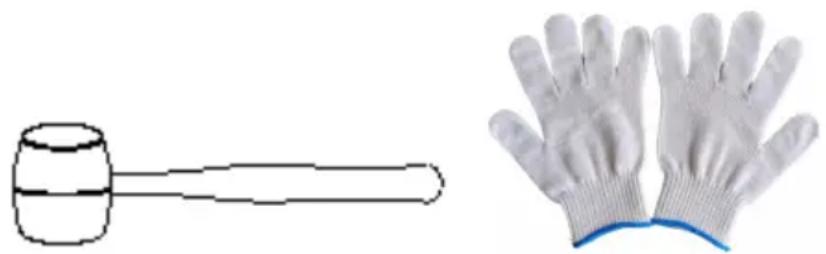

5. Młotek i para rękawiczek Można również stosować tę metodę, pod warunkiem umieszczenia szmatki lub klocka drewnianego między głowicą młotka a częściami.

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tyr przedmiotem ani mieć do niego dostępu.
2. Przed użyciem sprawdź dokładnie. Nie używaj, jeśli części się polu lub ulegną uszkodzeniu.
3. Stosować wyłącznie na płaskich, równych i twardych powierzchniach.
4. Nie przekraczaj podanej nośności. Mocno dokręć wszystkie pokrętła przed umieszczeniem na nim ciężarków. Zwróć uwagę na dynamiczną nośność! Nagłe zmiany obciążenia mogą tymczasowo spowodować nadmierne obciążenie, co może doprowadzić do awarii produktu.

ZAPISZ TE INSTRUKCJE

PRODUCT PARAMETERS

	1	2	3	4
Model	326QJTGOV0	327DG74KV0	327MMQSHV0	367ZVVUXV0
Rozmiar produktu / cal	16×32× 63	16 × 32 × 7	18 × 32 × 7	18 × 36 × 7
Warstwy	5	5	5	5
Całkowity limit obciążenia	2 000 funtów	2 0 00 funtów	2 0 00 funtów	2000 funtów
limit obciążenia dla każdej warstwy	400 funtów	4 00 funtów	4 00 funtów	4 00 funtów

	5	6	7	8
Model	4078VRULV0	4872WVXVV0	405S2LA2V0	487H0A32V0
Rozmiar produktu / cal	18 × 40 × 7 cali	18 × 48 × 7 cali	20 × 4 0 × 57	2 4 × 48 × cale
Warstwy	5	5	4	5
Całkowity limit obciążenia	2 000 funtów	3 000 funtów	2 4 00 funtów	30 00 funtów
limit obciążenia dla każdej warstwy	4 00 funtów	6 00 funtów	6 00 funtów	6 00 funtów

Uwaga: Ciężkie przedmioty powinny być równomiernie rozłożone na półce, aby uniknąć deformacji spowodowanej skoncentrowanym obciążeniem. Maksymalna waga pojedynczego ciężkiego przedmiotu nie powinna przekraczać 10 kg.

Część	Opis	Zdjęcie	Ilość części
			326QJT GOV0	327DG74 KV0	327MMQ SHV0	367ZVV UXV0
			16× 32 × 63 cale	1 6 × 3 × 72 cale	18 × 32 72 cale	18 × 36 72 cale
A	Płyta metalowa		5	5	5	5
B	Słupek pionowy		8	8	8	8
C	Górna półka krótka belka		10	10	10	10
D	Belka długa z najwyższej półki		10	10	10	10
Tak	Mocowania		4	4	4	4
F	Czapka pocztowa		16	16	16	16
G	Rękawice		1 para	1 para	1 para	1 para
PART LIST
H	zapobiegające przewróceniu		2 zestawy	2 zestawy	2 zestawy	2 zestawy
I	Młotek		1	1	1	1
Wysokość oddzielnych półek			31,5 cala	36 cali	3 6 cali	36 cali

Uwaga: Zdjęcia na liście części mają charakter poglądowy. Prosimy zapoznać z rzeczywistym wyglądem otrzymanych przedmiotów.

PART LIST

Część	Opis	Zdjęcie	Ilość części
			4078VRUL V0	4872WV XVV0	405S2LA 2V0	487H0A32V 0
			18 × 40 × 72 cale	18 × 48 × 78 cal	20 × 40 × 57 cali	24 × 48 × 72 cale
A	Płyta metalowa		5	5	4	5
B	Słupek pionowy		8	8	8	8
C	Górna półka krótka belka		10	10	8	10
D	Długa belka górnej półki		10	10	8	10
mi	Mocowania	[ycyw]	4	4	4	4
F	Czapka słupka		16	16	16	16
G	Rękawice		1 para	1 para	1 para	1 para
H	Akcesoria zabezpieczające przed wywróceniem		2 zestawy	2 zestawy	2 zestawy	2 zestawy
I	Młotek		1	1	1	1
Wysokość oddzielnych półek			36 cali	3 9 cali	28,5 cala	3 6 cali

Uwaga: Zdjęcia na liście części mają charakter poglądowy. Prosimy zapoznać z rzeczywistym wyglądem otrzymanych przedmiotów.

Uwaga:

Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu roboczym.

ASSEMBLY STEP

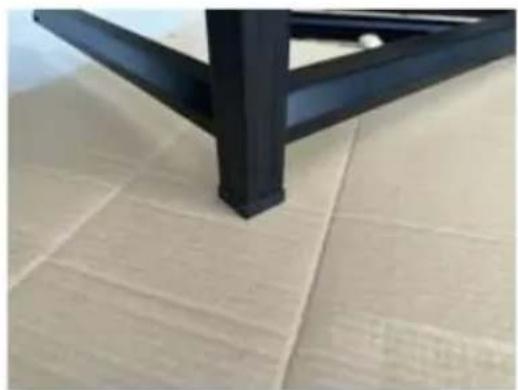

Krok 1: Montaż nasadki słupka

1. Wsuń każdy słupek (B) do nasadki słupka (F), jak pokazano.
2. Powtórz tę czynność dla wszystkich 4 słupków pionowych.

Uwaga: Nakładki na słupki przeznaczone są wyłącznie do nóg w pozycji pionowej.

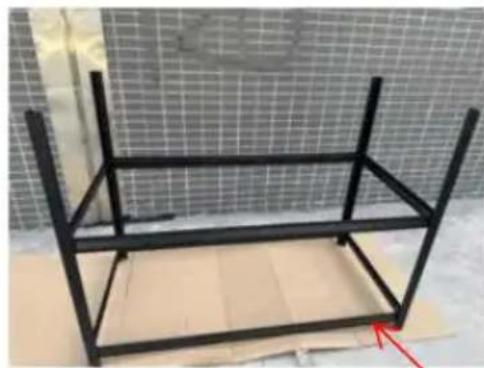

Krok 2: Montaż belki krótkiej i długiej

1. Wyrównaj krótkie belki ( C ) i długie belki górnej półki ( D ) z wyrównał wycięciami pomiędzy czterema pionowymi słupkami (B).
2. Po umieszczeniu na miejscu należy mocno uderzyć gumowym młotkiem.
3. Powtórz proces po przeciwnej stronie, upewniając się, że oba KOńce są do połączone.

są ustawione na tej samej wysokości.

• Utrzymuj pierwszą warstwę nad ziemią na wysokości od 1 do 3 otworów, zapobiec odkształceniu i zawaleniu się kolumn z powodu zbyt dużej wysokości
• Upewnij się, że wysokość każdego poziomu jest możliwe najbardziej jednolita.

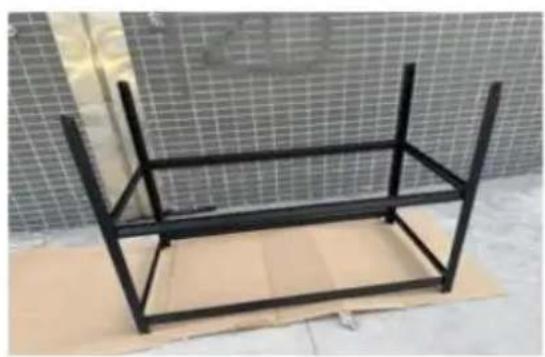

Krok 3: Montaż elementów mocujących

1. Zamocuj elementy mocujące (E) na górze słupka pionowego (B) i je do końca.

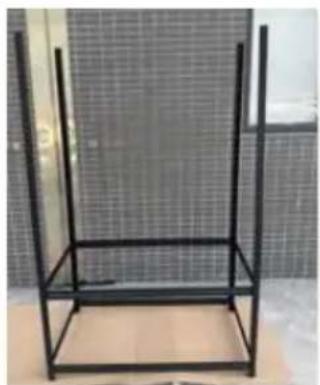

Krok 4: Zainstaluj słupek pionowy

1. Dolną część słupka pionowego (B) należy przymocować do każdego mocowania (E), a następnie dobić do końca.

Krok 5: Zamontuj trzecią, czwartą i piątą górną półkę – długą be i krótką belkę (C); metoda montażu jest taka sama, jak w kroku Krok 6 : Montaż górnej półki z płytą metalową

1. Umieść metalową płytęgórną (A) na wspornikach górnej półki.

2. Upewnij się, że przylega równo do górnej krawędzi ramy

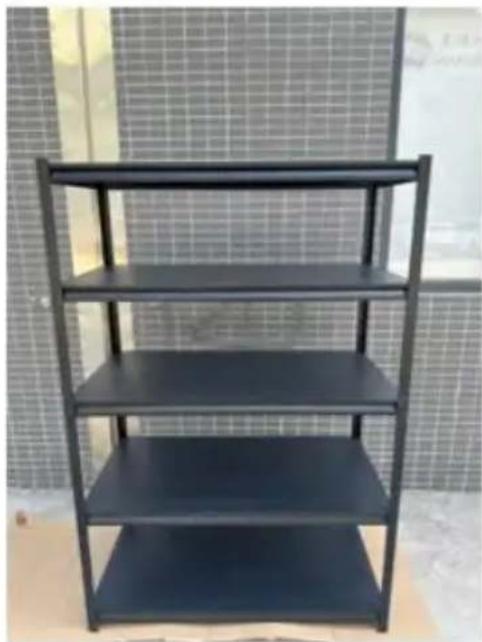

Krok 7 : Zainstaluj górną stopkę klejową

1. Wsuń każdy słupek (B) do nasadki słupka (F), jak pokazano.
2. Powtórz tę czynność dla wszystkich 4 słupków pionowych.

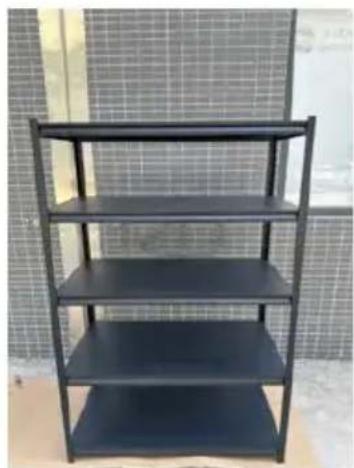

3. Montaż jest teraz ukończony i urządzenie jest gotowe do użycia.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
