MANUALE UTENTE CS202 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
SUPPORTO PER COMPONENTI AUDIO MANUALE D' USO
MODELLO N.: CS202
Si prega di leggere attentamente questo manuale prima di utilizzar prodotto. In caso contrario, si potrebbero causare lesioni gravi.
PRECAUZIONI DI MONTAGGIO
- Non installare il prodotto prima di aver letto e compreso le istruzione le avvertenze fornite in questa scheda di installazione. In caso di domande riguardanti istruzioni o avvertenze, contattare il distributore locale.
- Fare riferimento alla guida di installazione per le distanze consigliate dalla parete per evitare il rischio di danni materiali.
- Questo prodotto deve essere installato solo da qualcuno con buone attitudini meccaniche, esperienza nella costruzione di base e una piena comprensione del processo di installazione.
- Assicurarsi che la superficie di supporto supporti in modo sicuro il carico combinato dell'apparecchiatura e di tutto l'hardware e i componenti collegati.
- Se si effettua il montaggio su montanti a parete in legno, assicura che le viti di montaggio siano ancorate al centro dei montanti. Si consiglia vivamente l'uso di un rilevatore di perni “ da bordo a b
- Utilizzare sempre un assistente o un'attrezzatura di sollevamento meccanica per sollevare e posizionare l'attrezzatura in sicurezza.
- Stringere saldamente le viti, ma non stringerle eccessivamente. Un serraggio eccessivo può danneggiare gli articoli, riducendo notevolmente la loro capacità di tenuta.
- Questo prodotto è destinato esclusivamente all'uso interno. L'utilizzo di questo prodotto all'aperto potrebbe causare guasti al prodotto e lesioni personali.
- Non superare mai la capacità di carico massima.
SALVA LE ISTRUZIONI
USARE LE PRECAUZIONI
PER PREVENIRE LESIONI GRAVI E MORTE DOVUTE AL RIBALTAMENTO:
- Questo prodotto non è un giocattolo. Tenere i bambini lontani d' questo oggetto.
- Non superare le capacità di peso prima di spostarsi.
- Utilizzare solo su una superficie piana, dura e liscia in grado di supportare in modo sicuro un supporto per componenti audio completamente carico.
- Utilizzare solo come previsto. Ispezionare prima di ogni utilizzo e utilizzare se le parti sono allentate o danneggiate.
TECHNICAL SPECIFICATIONS
| Modello | CS202 |
| Dimensioni del prodotto (LxLxA)(mm) | 425*240*320 |
| Dimensioni imballo (LxLxA) (mm) | 410*298*55 |
| Peso netto (chilogrammo) | Circa 2 .6 |
| Peso lordo (chilogrammo) | Circa 3 |
*Prodotti quali specifiche, aspetto e design sono soggetti a modi senza preavviso.

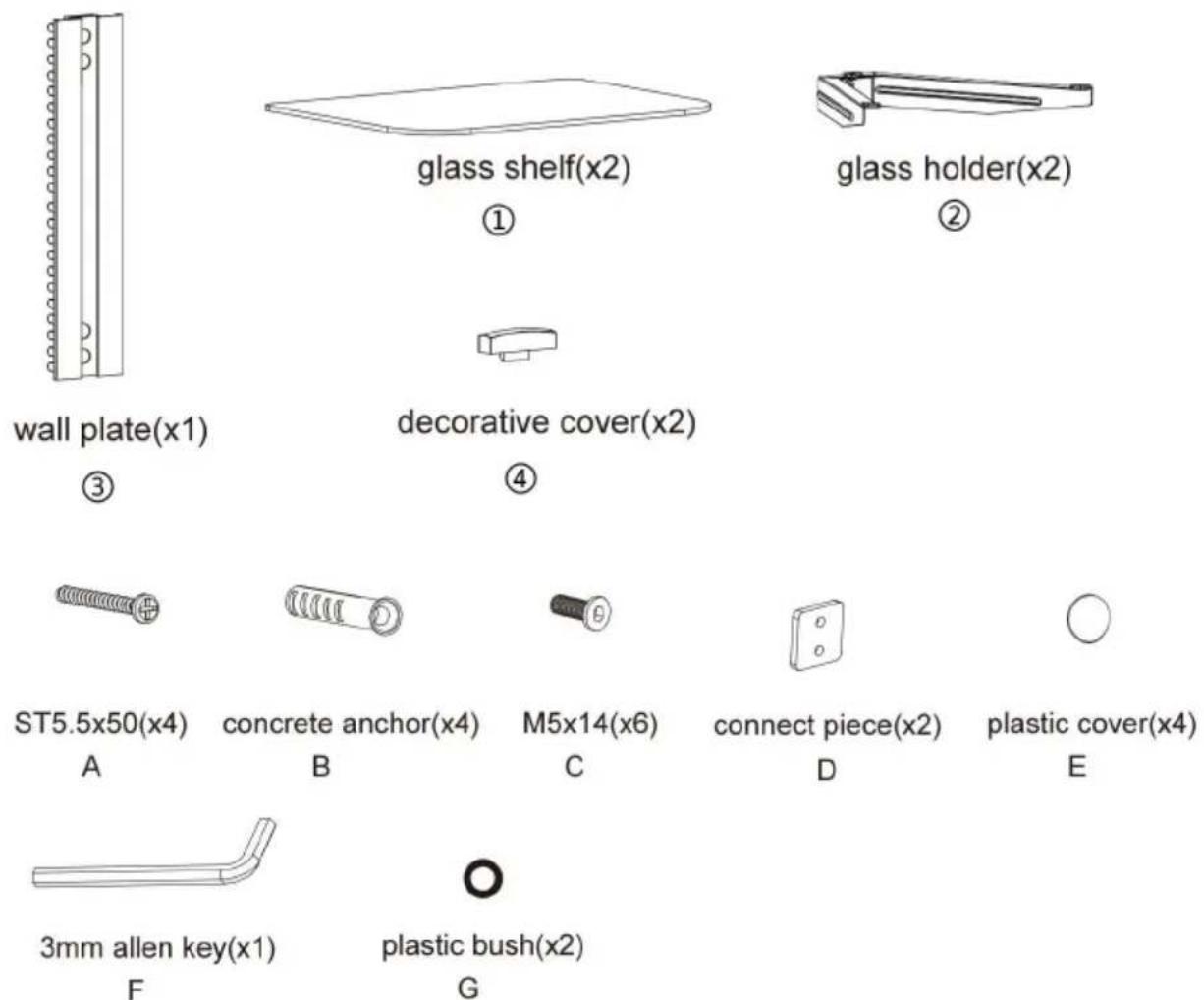

PACKAGE CONTENTS

● Vite con testa a croce D fiume (Lunghezza: 200 mm ( esclu maniglia ))
- Trapano elettrico e B it per muratura da 8 mm per l' installa di pareti in cemento
- Pennarello
ASSEMBLY STEPS
FASE1-a: MONTAGGIO A PARETE CON BORDI IN
LEGNO:
- Utilizzare un cercatore di perni per individuare i bordi dei per consiglia vivamente di utilizzare un rilevatore di perni da bordo a bordo. Disegna una linea verticale al centro di ciascun perno in ai bordi.
- Posiziona la piastra sul muro come modello e segna il centro dei quattro fori di montaggio. Assicurarsi che i fori di montaggio sulla linea centrale del perno.

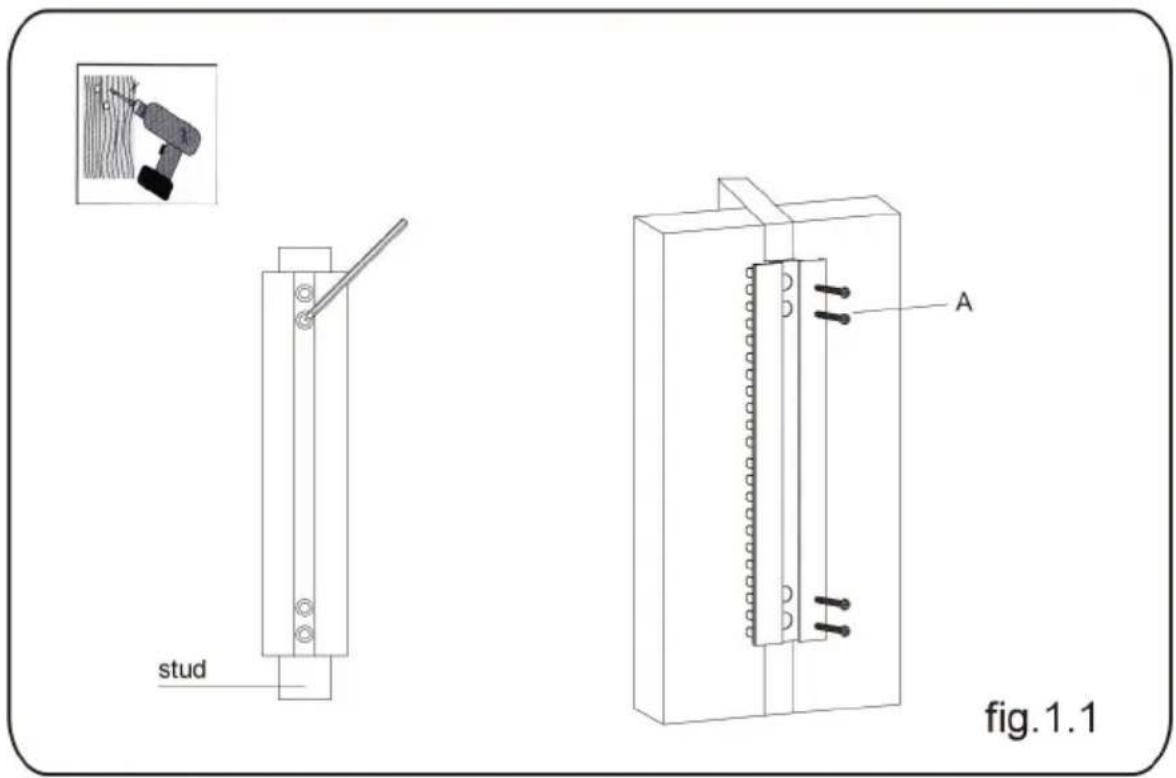

- Praticare quattro fori da 1/8" (3 mm) di diametro e 1,2" (30 profondità. Proteggilo utilizzando quattro viti(A), assicurarsi che il muro la piastra sia a livello come mostrato in fig.1.1.
MONTAGGIO:

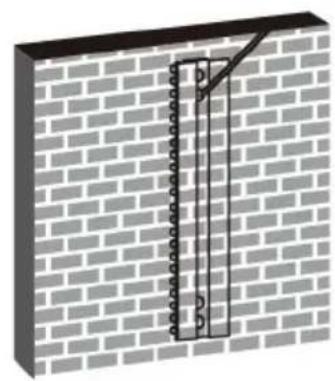

- Utilizzare la piastra a muro come modello per contrassegnare posizioni dei quattro fori sulla parete mostrato in fig.1.2.
- Preforare questi fori con una punta da muratura da 8 mm, assicurando una profondità di almeno 50 mm. Inserisci un'ancora cemento (B) in ciascuno di questi fori.
- Attaccare la piastra a muro al muro utilizzando quattro viti(A), assicurarsi che la piastra a muro sia a livello mostrato in fig.1.2


- Fissare il pezzo di connessione al supporto del vetro utilizzan due viti, lasciando uno spazio di 3 mm come mostrato in fig.2 - Ripetere lo stesso procedimento per assemblare l'altro portabicchiere.


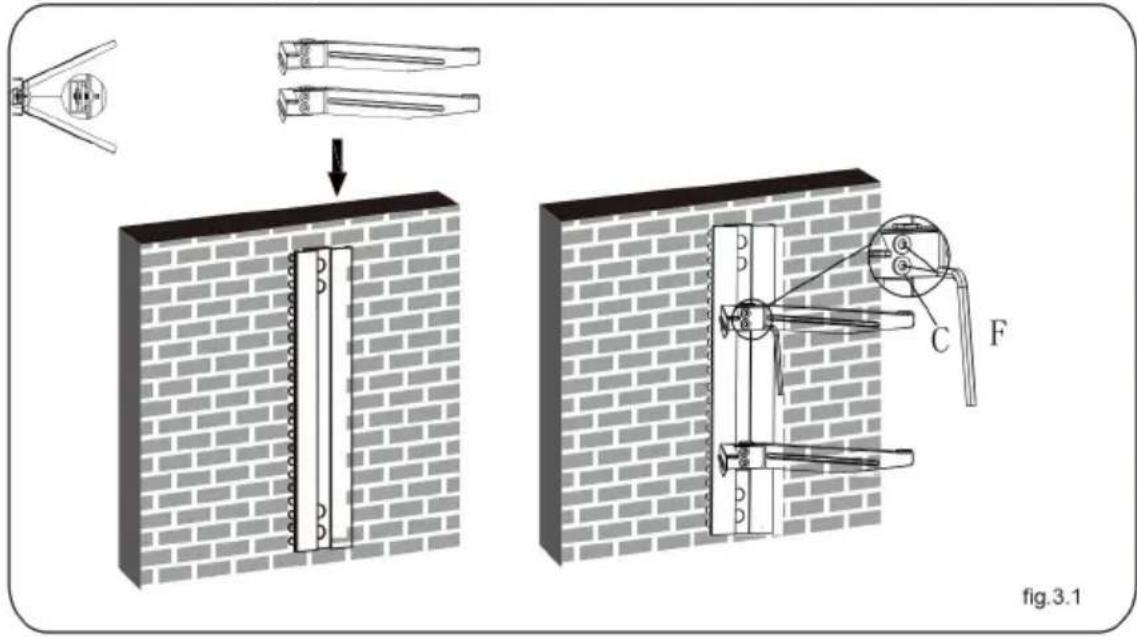

- Inserire i due portabicchieri nella piastra da muro lungo la gu della piastra da muro rispettivamente all'altezza desiderata, quindi serrare le quattro viti con una chiave a brugola da 3 mm come mostrato in fig.3.1.

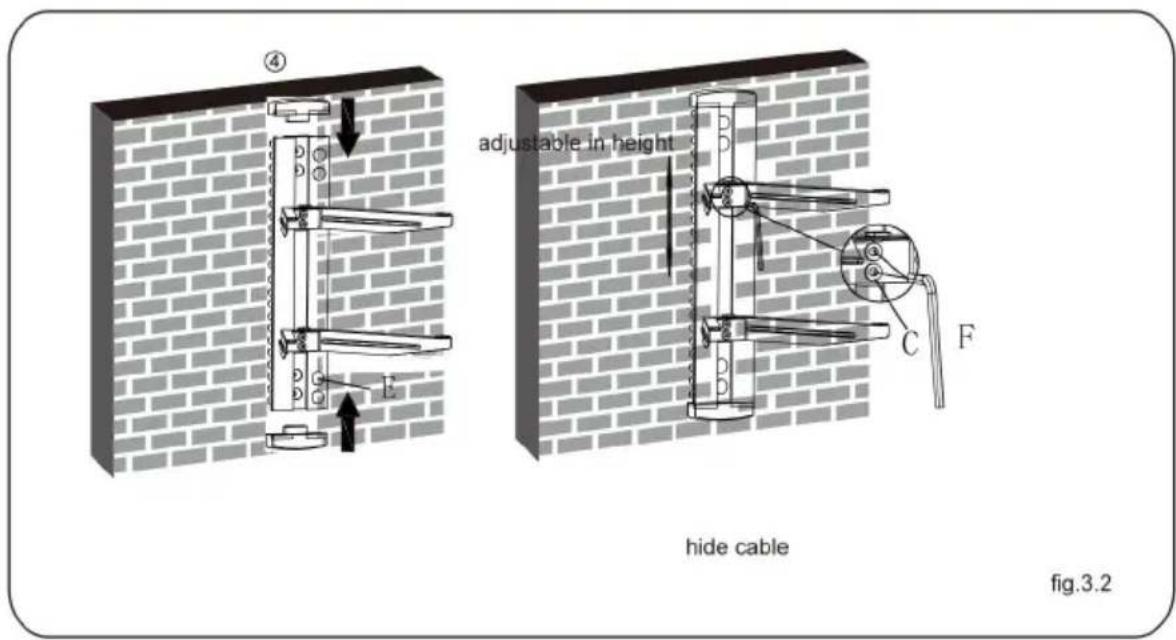

- Inserire due coperture decorative rispettivamente nella parte superiore e inferiore della piastra a muro e installare quattro coperture in plastica come mostrato in fig.3.2.
- È possibile regolare l'altezza dei portabicchieri secondo necess Allentare le viti con una chiave a brugola da 3 mm (ma non rimuovere) per regolare i supporti del vetro all'altezza desiderata quindi serrare le viti con una chiave a brugola da 3 mm come mostrato in fig.3.2.

PASSO 4: INSTALLAZIONE DEL RIPIANO IN VETRO

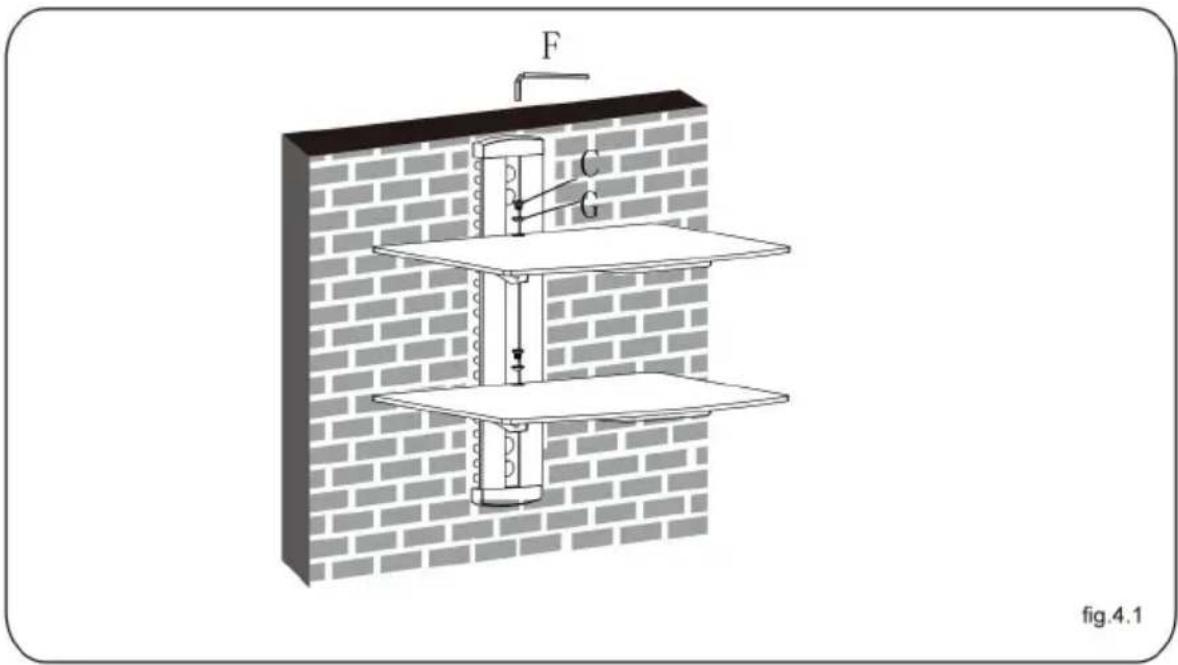

Posizionare delicatamente i due ripiani in vetro rispettivamente su due portabicchieri. Attaccare i ripiani in vetro al vetro supporti utilizzando viti e boccole in plastica, serrando le viti con una chi brugola da 3 mm ma non completamente tempo. Centrare i ripia vetro sui fori, serrare saldamente le viti con una chiave a bruge 3 mm come mostrato in fig.4.1.


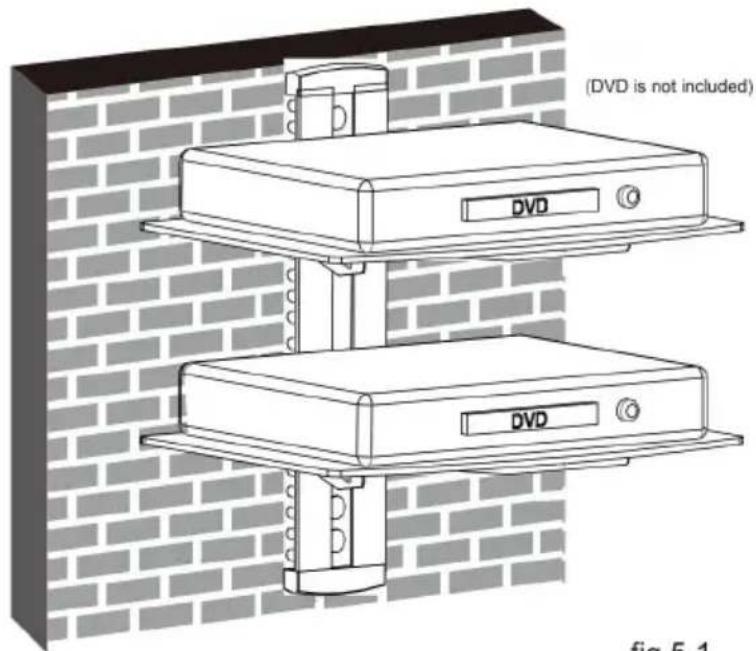

Dopo aver installato il supporto a parete per DVD, posizionare delicatamente il DVD sui ripiani in vetro montati. Estrarre il fermacavo . Inserire il cavo in una qualsiasi delle aperture della con un'estremità del cavo inserita nella clip . inserisco il agganc al palo principale . Estrarre l'altra estremità del cavo da un'altra apertura della clip, quindi spingere clip fino alla fine del palo principale.
