Type de produit	Batterie lithium fer phosphate (LiFePO4)
Marque	Vevor
Modèle	AMX12-STA40B
Tension nominale	12 V
Capacité nominale	4 Ah
Wattheures	48 Wh
Nombre de bornes	4
Résistance interne	≤ 10 mΩ
Matériau du boîtier	ABS+PC V0 (ignifuge)
Cycle de vie	≥ 1500 cycles (capacité > 80 % à 1C)
Courant de démarrage à 25 °C (3 s)	240 A
Courant de démarrage à -18 °C (30 s)	120 A
Courant de décharge constant max	32 A (8C)
Courant de charge max (7 s)	20 A (5C)
Tension de charge recommandée	14,6 V
Tension de décharge recommandée	10,0 V
Plage de température de charge	10 °C à 45 °C
Plage de température de décharge	-20 °C à 60 °C
Dimensions (standard)	150 × 87 × 93 mm
Dimensions (avec entretoises)	150 × 87 × 105 / 120 / 130 mm
Modèles de batterie au plomb remplaçables	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS, YZ12A-B2
BMS intégré	Protection contre surcharge, décharge excessive, surchauffe et court-circuit
Fonctionnalités spéciales	Marche/arrêt, veille basse consommation, redémarrage par secousse ou bouton
Entretien	Nettoyer les bornes avec un chiffon sec ; stocker dans un endroit frais et sec
Poids	Environ 1/3 du poids d'une batterie plomb-acide équivalente

FOIRE AUX QUESTIONS - AMX12-STA40B Vevor

Quelle est la tension nominale de la batterie Vevor AMX12-STA40B ?

La tension nominale est de 12 V.

Quels modèles de batteries au plomb cette batterie peut-elle remplacer ?

Elle remplace notamment les modèles YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS et YZ12A-B2.

Comment installer la batterie ?

Avant l'installation, vérifiez l'absence de dommages et nettoyez les bornes avec un chiffon sec. Installez la batterie verticalement, sans l'envelopper dans du ruban adhésif ou film plastique. Utilisez les entretoises fournies pour ajuster la hauteur si nécessaire. Assurez une distance d'au moins 2 mm entre les batteries adjacentes.

Quelles précautions de sécurité dois-je prendre ?

Ne pas exposer la batterie à des températures élevées (soleil direct, véhicule chaud). Ne pas immerger dans l'eau. Ne pas court-circuiter les bornes. Ne pas percer, souder ou jeter au feu. En cas de fuite d'électrolyte, rincez les yeux à l'eau claire et consultez un médecin.

Comment entretenir la batterie ?

Nettoyez régulièrement les bornes avec un chiffon sec. Stockez la batterie dans un endroit frais et sec. Si elle n'est pas utilisée pendant une longue période, chargez-la complètement avant stockage. Évitez de la stocker déchargée.

Quel type de chargeur utiliser ?

Utilisez un chargeur intelligent pour batteries lithium fer phosphate avec une tension de sortie de 14,4 V ± 0,2 V. Ne pas utiliser de chargeur non adapté pour éviter la surcharge ou la décharge excessive.

Que faire si la batterie chauffe anormalement pendant la charge ?

Si la batterie chauffe de manière excessive ou si le chargeur ne passe pas au vert après 10 heures, arrêtez immédiatement la charge et contactez le service après-vente.

Quelle est la durée de vie de la batterie ?

La batterie offre une durée de vie d'au moins 1500 cycles de charge/décharge avec une capacité maintenue à plus de 80 % (à 1C).

La batterie est-elle étanche ?

Non, elle n'est pas étanche. Ne pas immerger dans l'eau ou l'eau de mer. Conservez-la dans un environnement frais et sec.

Comment la batterie se réactive-t-elle après une mise en veille ?

La batterie dispose d'un redémarrage par secousse : secouez légèrement le véhicule ou la batterie, ou appuyez sur le bouton de redémarrage pour la réactiver.

MODE D'EMPLOI AMX12-STA40B Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement toutes instructions du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour retard dans la publication de toute mise à jour technologique ou log concernant notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 de la réglementatio Son utilisation est soumise aux deux conditions suivantes : (appareil ne doit pas provoquer d'interférences nuisibles ; (2) accepter toute interférence reçue, y compris celles susceptible provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique le produit doit faire l'objet d'une collecte sélective dans européenne. Ceci s'applique au produit et à tous les accesso marqués de ce symbole. Les produits ainsi marqués ne doivent être jetés avec les ordures ménagères, mais doivent être dép dans un point de collecte pour le recyclage des appareils été électroniques.

USER'S GUIDE

ATTENTION !

◆ Ne pas utiliser ni laisser la batterie à des températures très élevées (par exempl plein soleil).

soleil ou dans un véhicule par temps extrêmement chaud). Sinon, il peut surchauffer prendre feu, ou

ses performances vont se dégrader et sa durée de vie sera raccourcie.

- Ne pas l'utiliser dans un endroit où l'électricité statique est riche, sinon les dispositifs de sécurité

peut être endommagé, provoquant une situation dangereuse.

◆ En cas de contact de l'électrolyte avec les yeux suite à une fuite de la batterie, ne frottez pas les yeux.

Yeux ! Rincer les yeux à l'eau courante propre et consulter immédiatement un médecin

Dans le cas contraire, cela pourrait blesser les yeux ou entraîner une perte de la vi

◆ Si la batterie dégage une odeur, génère de la chaleur, se décolore ou se déforr Si quelque chose semble anormal pendant l'utilisation, la recharge ou le stockage, ret immédiatement

de l'appareil ou du chargeur de téléphone portable et placez-le dans un récipient ferr qu'une boîte en métal.

Si les bornes de la batterie sont contaminées, nettoyez-les avec un chiffon sec a utilisation. Sinon, une mauvaise connexion pourrait entraîner une panne de courant ou charge.

entre la cellule et le circuit électronique de l'instrument.

- Soyez conscient que les piles jetées peuvent provoquer un incendie, 100 % déch batterie et la bande

les bornes de la batterie pour les isoler avant leur mise au rebut.

AVERTISSEMENTS!

La batterie risque de s'enflammer, d'exploser ou de fuir si vous ne respectez pas strictement les consignes décrites ci-dessous.

◆ Ne pas immerger la batterie dans l'eau ou l'eau de mer et conserver la batterie dans un endroit frais et sec.

environnement pendant la période de veille.

◆ Ne pas mélanger la batterie avec une cellule unique (comme une cellule sèche) batterie de performances différentes ensemble.

◆ Gardez toutes les piles hors de portée des jeunes enfants. Consultez immédiatement médecin en cas d'ingestion.

◆ N'utilisez pas et ne laissez pas la batterie à proximité d'une source de chaleur telle qu'un feu ou un radiateur lors de la recharge, utilisez le chargeur de batterie spécialement cet effet.

◆ N'inversez pas les bornes positives (+) et négatives (-).

◆ N'inversez pas les bornes positives (+) et négatives (-).

◆ Ne jetez pas la batterie au feu ou à la chaleur.

◆ Ne court-circuitez pas la batterie en connectant directement le positif (+) et le né (-bornes avec des objets métalliques tels qu'un fil.

◆ Ne transportez pas et ne stockez pas la batterie avec des objets métalliques tels colliers,

épingles à cheveux, etc.

◆ Ne pas frapper ni jeter la batterie contre une surface dure.
◆ Ne pas souder directement la batterie.
◆ Ne percez pas la batterie avec un clou ou un autre objet pointu.

Avantages des batteries lithium fer phosphate par rapport aux batteries plomb-acide :

◆ Taux C élevé : la batterie au lithium adopte une cellule empilée au lithium fer p Caractéristiques : tension stable, faible résistance interne, bonne résistance aux hautes basses températures

performances, peut atteindre un taux C élevé et une décharge à courant élevé, facilement démarrer

équipement du véhicule dans des conditions de -20 °C à 60 °C.

◆ Poids léger : Le taux de décharge de la batterie au lithium fer phosphate est 1 supérieur à celui de la

batteries au plomb-acide, et le volume et le poids ne représentent que 1/3 des batte plomb-acide.

◆ Longue durée de vie : la durée de vie des batteries au lithium fer phosphate est supérieure

celui des batteries plomb-acide, le nombre de décharges à cycle profond dépasse 150 fois.

◆ BMS intelligent : Le système de gestion intelligent (BMS) intégré protège la batter de surcharge, plus de Décharge, surcharge, surchauffe et court-circuit. Fonctions personnalisables : marche/arrêt, veille basse consommation, redémarrage par secousse (secouer légèrement le véhicule ou la batterie), redémarrage de la batterie par simple pression d'une touche et autres. (Brevet protégé).

- Sécurité : la batterie lithium fer phosphate présente une bonne stabilité chimique, faible autodécharge,

aucun effet mémoire et des performances de sécurité supérieures lorsqu'il est chargé.

◆ Protection de l'environnement : la batterie lithium fer phosphate est non toxique (certifiée SGS),

ne contient pas de plomb, de mercure et d'autres substances toxiques, aucune pollution conformément à

Réglementation européenne RoHS.

◆ Polyvalence : Ce produit a été conçu et doté de joints universels qui permettent vous permet de l'installer facilement sur une variété de véhicules et de remplacer

davantage de modèles de batteries au plomb-acide.

◆ Application : Ce produit est compatible avec les motos, les véhicules tout-terrain, motoneiges, scooters, véhicules à quatre roues, véhicules tout-terrain, UTV, karts, scooters des mers, tondeuses à gazon, générateurs et autres modèles.

Batterie Paramètres	Modèle		AMX12-ST020B	AMX12-STA40B	AMX12-ST070B
	Nominal Tension		12V
	Nominal Capacité		2 Ah	4 Ah	7 Ah
	Wattheures		24 W·h	48 W h	84 Wh
	Terminal Qté		4	4	4
	Je R(2)		≤ 15 mΩ	≤ 10 mΩ	≤8 mΩ
	RC (m en )		4.8	9.6	16,8
	Matériau du boîtier		ABS+PC VO
	Cycle de vie		≥1 500 fois, décharge Capacité> 80 % (1 C )
	Ampère de démarrage RT 3 s		150A	240A	420A
	Ampère de démarrage froid -18 °C 30 s		70A	120A	210A
	Constante maximale Courant de décharge		16A 8C	32A 8C	56A 8C
	Charge maximale Actue		10A 5C 7s	20A 5C 7s	35A 5C 7s
	Tension de charge recommandée		14,6 V
	Tension de décharge recommandée		10,0 V
	Gamme de 0fonctionnement Température	Charge	10°C~45°C
		Décharge	- 20°C~60 °C
Taille Batterie	Taille standard (mm)		113×70×85	150×87×93	134×75×133
	Taille étendue (mm)		113×70×105	150×87×105	133×75×162
	Taille étendue (mm)		113×70×125	150×87×120
	Taille étendue (mm)			150×87×130
Batterie au plomb alternative modèles			YTX4L-BS, YTZ5S-BS, YTX5L-BS, YTZ6-BS	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS, YZ12A-B2	YT14AH-BS, 12N7-3B, 12N7-4A, 12N7-4B, 6MF7-BS, 6MF9-BS
Batterie Paramètres			Modèle		AMX12-ST080B	AMX12-ST060B
			Nominal Tension		12V
			Nominal Capacité		8 Ah	6 Ah
			Wattheures		96 W h	72 W h
			Terminal Qté		4	4
			Je R(2)		≤8 mΩ	≤8 mΩ
			RC (m en )		19.2	14,64
			Matériau du boîtier		ABS+PC VO
			Cycle de vie		≥1 500 fois, décharge Capacité>80%(1 C )
			Ampère de démarrage RT 3 s		480A	360A
			Ampère de démarrage froid -18 °C 30 s		240A	180A
			Constante maximale Courant de décharge		64A 8C	48A 8C
			Charge maximale Actuel		40A 5C 7s	30A 5C 7s
			Tension de charge recommandée		14,6 V
			Tension de décharge recommandée		10,0 V
			Gamme de 0fonctionnement Température	Charge	10°C~45°C
				Décharge	- 20°C~60 °C
Taille Batterie			Taille standard (mm)		150×87×130	150×87×93
			Taille étendue (mm)		150x87x145	150x87x105
			Taille étendue (mm)		150x87x155	150x87x120
			Taille étendue (mm)		150x87x168	150x87x130
Batterie au plomb alternative modèles			YTX12-BS, YTX14-BS, YTX20-BS	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS, YZ12A-B2

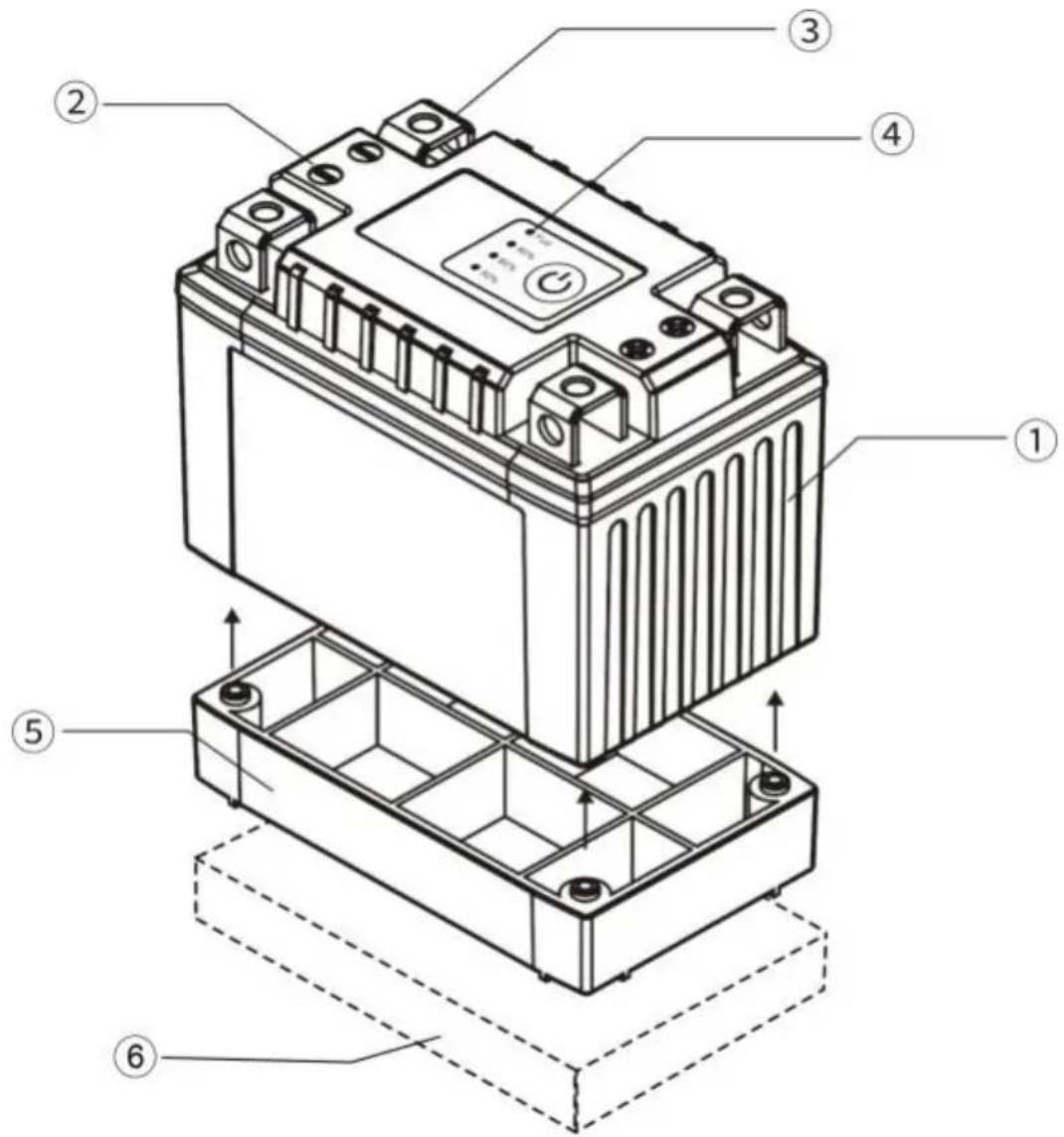

1. Matériau plastique PC+ABS (Niveau de protection incendie \)	2+Identification du terminal positif-Identification du terminal négatif
3 Bornes positives et négatives	4Affichage de la puissance
5Entretoise universelle	6 Entretoise EVA (certains modèles r sont pas livrés avec)

INSTRUCTIONS FOR USE

1) Avant l'installation, vérifiez si la batterie est endommagée

et fuite, et nettoyez la surface de la batterie avec un chiffon sec.

chiffon, si la coque de la batterie est fissurée et fuit,

la batterie doit être remplacée immédiatement pour éviter l'acide

corrosion. Vérifiez si la batterie est bien positionnée.

et propre, et évitez les corps étrangers tels que la soudure

les articulations pour éviter d'endommager la batterie.

sec un chiffon sec t fuit ur éviter l'acide née. la soudure erie.

2). Retirez d'abord la boîte d'emballage de la batterie, ne l'installez pas avec la boîte est strictement interdit d'envelopper l'apparence de la batterie avec du ruban adhésif, film plastique, etc. La batterie doit être installée verticalement, pas à l'envers, la dista entre les batteries adjacentes est supérieure à 2 mm, et en même temps elle doit é résistante aux chocs, à la pression, fermement installée, et ne doit pas trembler et in frotter les unes contre les autres, et ne peut pas pénétrer dans l'eau.

3). Afin de garantir une utilisation sûre, la partie supérieure du boîtier de batterie où batterie est installée et les composants associés à l'extérieur du boîtier de batterie de garantir qu'il y a des trous de ventilation d'au moins 8 mm de l'intérieur vers l'extérieur doivent pas être bloqués, afin d'empêcher le gaz généré accidentellement lorsque la batterie est chargée d'être déchargé à temps dans le boîtier de batterie et l'espace d'entre composants associés, en particulier l'espace similaire à l'évitement de l'étanchéité sous repose-pieds.

4). Choisissez des fils de connexion qualifiés, déterminez le courant de support maxima fils

selon les paramètres de support de l'ensemble du véhicule, et les fils sont exempts corrosion et d'oxydation, de rouille, de bifurcation et de connexion.

5). Les appareils sujets aux étincelles électriques doivent être isolés de la batterie.

6). Les batteries sont généralement préchargées en usine et les utilisateurs peuvent généralement les charger et les utiliser directement, mais afin de garantir la durée de la batterie, il est recommandé de la charger complètement avant utilisation.

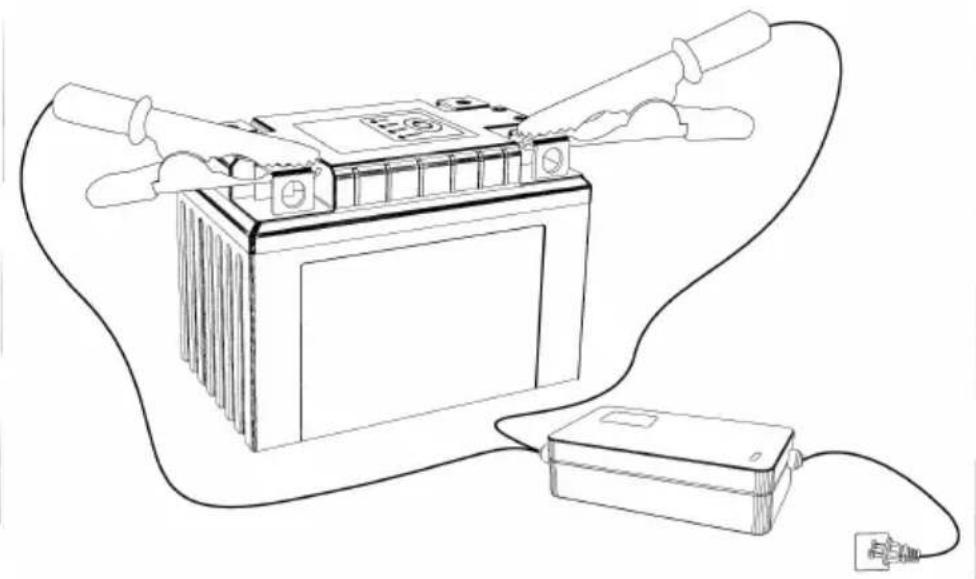

7). Utilisez des chargeurs qui répondent aux exigences, la surcharge et la décharge

excessive sont strictement

interdit; Il est fortement recommandé d'utiliser un chargeur intelligent au lithium fer phosphate,

la tension de sortie du chargeur sélectionné doit être de 14,4 V ± 0,2 V, si la batt pas utilisée

pendant une longue période, la batterie doit être stockée après une charge complète, est strictement interdit de

le stocker pendant une longue période dans un état de faible consommation.

8). Si la batterie est chargée en continu pendant plus de 10 heures, le chargeur ne devient vert ou la batterie chauffe considérablement et la charge doit être arrêtée immédiatement et remis au service après-vente local pour traitement. Si vous

rouler pendant la saison des hautes températures, il est recommandé de se garer pe environ une demi-heure et

attendez que la batterie refroidisse à température normale avant de la charger.

9). La batterie ne doit pas être proche d'une source de feu ou de chaleur, et la bat-être évité des vibrations violentes, des collisions et des courts-circuits des pôles positinégatifs ;

Il est strictement interdit de charger la batterie directement sous l'exposition au soleil pendant la saison chaude,

et il est interdit de charger directement après avoir roulé en été lorsque la température batterie

est relativement élevé.

10). La capacité de la batterie est basée sur la température ambiante de 25 °C et la la capacité diminue d'environ 1 % pour chaque baisse de température de 1 °C, et I Les facteurs de température ambiante doivent être pris en compte lors de l'utilisation. batterie doit être

à éviter dans un environnement à basse température inférieure à -10 °C.

1 1). Après une période de cycle de charge et de décharge de la batterie, la capacité batterie sera

diminuent progressivement, ce qui entraîne une diminution du kilométrage du véhicule

électrique, ce qui

est un phénomène normal.

Remarque : l'apparence du produit est à titre de référence uniquement, veuillez vous à la réception de la batterie physique qui prévaudra. Il y a 4 emplacements pour ca bas de la batterie, l'espaceur universel est aligné avec les quatre emplacements pou cartes et collé, aucune vis n'est nécessaire.

Entretoise : L'entretoise configurée s'adapte parfaitement à la taille du compartiment de batterie. Si la hauteur de votre batterie est insuffisante ou inadaptée, vous pouvez ajo ou retirer des entretoises. L'ajout d'entretoises permet d'adapter davantage de modèles batterie et d'offrir davantage d'options.
