AMX12-STA40B - Batterie Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Batteria al litio ferro fosfato (LiFePO4)
Marca	Vevor
Modello	AMX12-STA40B
Tensione nominale	12 V
Capacità nominale	4 Ah
Wattora	48 Wh
Numero di morsetti	4
Resistenza interna	≤ 10 mΩ
Materiale del contenitore	ABS+PC V0 (ignifugo)
Ciclo di vita	≥ 1500 cicli (capacità > 80 % a 1C)
Corrente di avviamento a 25 °C (3 s)	240 A
Corrente di avviamento a -18 °C (30 s)	120 A
Corrente di scarica costante max	32 A (8C)
Corrente di carica max (7 s)	20 A (5C)
Tensione di carica raccomandata	14,6 V
Tensione di scarica raccomandata	10,0 V
Intervallo di temperatura di carica	10 °C a 45 °C
Intervallo di temperatura di scarica	-20 °C a 60 °C
Dimensioni (standard)	150 × 87 × 93 mm
Dimensioni (con distanziali)	150 × 87 × 105 / 120 / 130 mm
Modelli di batteria al piombo sostituibili	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS, YZ12A-B2
BMS integrato	Protezione contro sovraccarica, scarica eccessiva, surriscaldamento e cortocircuito
Caratteristiche speciali	Accensione/spegnimento, standby a basso consumo, riavvio tramite scossa o pulsante
Manutenzione	Pulire i morsetti con un panno asciutto; conservare in un luogo fresco e asciutto
Peso	Circa 1/3 del peso di una batteria al piombo-acido equivalente

Domande frequenti - AMX12-STA40B Vevor

Qual è la tensione nominale della batteria Vevor AMX12-STA40B ?

La tensione nominale è di 12 V.

Quali modelli di batterie al piombo può sostituire questa batteria?

Sostituisce in particolare i modelli YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS e YZ12A-B2.

Come installare la batteria?

Prima dell'installazione, verificare l'assenza di danni e pulire i morsetti con un panno asciutto. Installare la batteria verticalmente, senza avvolgerla in nastro adesivo o pellicola di plastica. Utilizzare i distanziali forniti per regolare l'altezza se necessario. Assicurare una distanza di almeno 2 mm tra le batterie adiacenti.

Quali precauzioni di sicurezza devo prendere?

Non esporre la batteria a temperature elevate (sole diretto, veicolo caldo). Non immergere in acqua. Non cortocircuitare i morsetti. Non perforare, saldare o gettare nel fuoco. In caso di perdita di elettrolita, sciacquare gli occhi con acqua pulita e consultare un medico.

Come mantenere la batteria?

Pulire regolarmente i morsetti con un panno asciutto. Conservare la batteria in un luogo fresco e asciutto. Se non viene utilizzata per un lungo periodo, caricarla completamente prima della conservazione. Evitare di conservarla scarica.

Quale tipo di caricabatterie utilizzare?

Utilizzare un caricabatterie intelligente per batterie al litio ferro fosfato con una tensione di uscita di 14,4 V ± 0,2 V. Non utilizzare un caricabatterie non adatto per evitare sovraccarica o scarica eccessiva.

Cosa fare se la batteria si surriscalda in modo anomalo durante la carica?

Se la batteria si surriscalda eccessivamente o se il caricabatterie non passa al verde dopo 10 ore, interrompere immediatamente la carica e contattare il servizio post-vendita.

Qual è la durata della batteria?

La batteria offre una durata di almeno 1500 cicli di carica/scarica con una capacità mantenuta oltre l'80% (a 1C).

La batteria è impermeabile?

No, non è impermeabile. Non immergere in acqua o acqua di mare. Conservarla in un ambiente fresco e asciutto.

Come si riattiva la batteria dopo un periodo di standby?

La batteria dispone di un riavvio tramite scossa: scuotere leggermente il veicolo o la batteria, oppure premere il pulsante di riavvio per riattivarla.

MANUALE UTENTE AMX12-STA40B Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FC funzionamento è soggetto alle seguenti due condizioni: (1) qu dispositivo non deve causare interferenze dannose e (2) ques dispositivo deve accettare qualsiasi interferenza ricevuta, compri quelle che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Eu 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo si applica al prodotto e a tutti g accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i no rifiuti domestici, ma devono essere conferiti presso un punto raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

GUIDA PER L'UTENTE

ATTENZIONE!

◆ Non utilizzare o lasciare la batteria a temperature molto elevate (ad esempio, sotto luce diretta e forte

luce solare o in un veicolo in condizioni climatiche estremamente calde). In caso contrario, potrebbe surriscaldarsi o incendiarsi, oppure

le sue prestazioni peggioreranno e la sua durata sarà ridotta.

◆ Non utilizzarlo in un luogo in cui l'elettricità statica è elevata, altrimenti i dispositivi di sicurezza

potrebbero danneggiarsi, provocando una situazione dannosa.

◆ Nel caso in cui l'elettrolita entri negli occhi a causa della perdita della batteria, non strofinare gli occhi.

Sciacquare gli occhi con acqua corrente pulita e consultare immediatamente un medico.

In caso contrario, potrebbero verificarsi lesioni agli occhi o perdita della vista.

◆ Se la batteria emana un odore, genera calore, si scolorisce o si deforma, oppure in qualsiasi modo appaia anomala durante l'uso, la ricarica o la conservazione, rimuoverla immediatamente

dal dispositivo o dal caricabatterie del cellulare e posizionarla in un contenitore chiuso, ad esempio una scatola di metallo.

◆ Se i terminali della batteria sono contaminati, pulirli con un panno asciutto prima dell'uso.

In caso contrario, potrebbero verificarsi interruzioni di corrente o interruzioni di carica a causa di una connessione difettosa.

tra la cella e il circuito elettronico dello strumento.

- Tenere presente che le batterie scariche possono causare incendi; se la batteria è completamente scarica, isolare i terminali della batteria con nastro adesivo prima dello smaltimento.

i terminali della batteria per isolarli prima dello smaltimento.

ATTENZIONE!

Se non si osserva scrupolosamente la norma descritta di seguito, la batteria potrebbe incendiarsi, esplodere o perdere liquido.

◆ Non immergere la batteria in acqua o acqua di mare e conservarla in un luogo asciutto.

ambiente durante il periodo di stand-by.

Non mischiare la batteria con una cella monouso (ad esempio una cella a secco) o con batterie con prestazioni diverse insieme.

- Tenere tutte le batterie fuori dalla portata dei bambini. Consultare immediatamente un medico in caso di ingestione di una cella.

Non utilizzare o lasciare la batteria vicino a una fonte di calore, come un fuoco o una stufa, durante la ricarica; utilizzare esclusivamente il caricabatteria destinato a tale scopo.

◆ Non invertire i terminali positivo (+) e negativo (-).

◆ Non invertire i terminali positivo (+) e negativo (-).

◆ Non smaltire la batteria nel fuoco o sottoponendola a calore.

◆ Non cortocircuitare la batteria collegando direttamente il polo positivo (+) e quello negativo.

(-) terminali con oggetti metallici come un filo.

Non trasportare o conservare la batteria insieme ad oggetti metallici come collane, forcine, ecc. ◆ Non sbattere o lanciare la batteria contro una superficie dura. ◆ Non saldare direttamente la batteria. ◆ Non forare la batteria con chiodi o altri oggetti appuntiti.

Vantaggi delle batterie al litio ferro fosfato rispetto alle batterie al piombo:

◆ Elevata velocità di carica: la batteria al litio adotta celle al litio ferro fosfato impilate, presenta tensione stabile, bassa resistenza interna, buone prestazioni a temperature alte e basse, può raggiungere un elevato tasso di corrente e una scarica ad alta corrente, può avviarsi facilmente

apparecchiature del veicolo in condizioni da -20 °C a 60 °C.

◆ Leggero: la velocità di scarica della batteria al litio ferro fosfato è 10 volte superiore a quella delle batterie al piombo-acido, il cui volume e peso sono pari solo a 1/3 di quelli delle batterie al piombo-acido.

◆ Lunga durata: la durata delle batterie al litio ferro fosfato è 2-3 volte quella delle batterie al piombo-acido, il numero di scariche a ciclo profondo supera le volte.

◆ BMS intelligente: il sistema di gestione intelligente (BMS) integrato protegge la batteria da sovraccarico, oltre scarica, sovraccarico, surriscaldamento e cortocircuito. E con accensione/spegnimento personalizzati, modalità di risparmio energetico, riavvio tramite scuotimento (basta scuotere delicatamente il veicolo o la batteria), riavvio della batteria con un solo tasto e altre funzioni. (Coperto da brevetto).

◆ Sicurezza: la batteria al litio ferro fosfato ha una buona stabilità chimica, bassa autoscarica,

Nessun effetto memoria e maggiori prestazioni di sicurezza quando è carica.

◆ Protezione ambientale: la batteria al litio ferro fosfato è atossica (certificata SGS), non contiene piombo, mercurio e altre sostanze tossiche, nessun inquinamento, in linea con

Normativa europea RoHS.

◆ Versatilità: questo prodotto è stato progettato e dotato di guarnizioni universali che consentono

di installarlo facilmente su una varietà di veicoli e di sostituire più modelli di batterie al piombo.

◆ Applicazione: questo prodotto è compatibile con motociclette, veicoli fuoristrada, motoslitte, scooter, veicoli a quattro ruote, veicoli fuoristrada, UTV, go-kart, moto d'acqua, tosaerba, generatori e altri modelli.

Batteria Parametri	Modello		AMX12-ST020B	AMX12-STA40B	AMX12-ST070B
	Nominale Voltaggio		12V
	Nominale Capacità		2Ah	4 Ah	7 Ah
	Wattora		24 Wh	48Wh	84Wh
	terminale Quantità		4	4	4
	Io R(2)		≤ 15 mΩ	≤ 10 mΩ	≤8 mΩ
	RC (m in )		4.8	9.6	16.8
	Materiale di rivestimento		ABS+PC VO
	Ciclo di vita		≥1 500 volte, Scarica Capacità>80% (1 C )
	Ampere di avviamento RT 3s		150A	240A	420A
	ColdCrankigAmperee-18 °C 30s		70A	120A	210A
	Costante massima Corrente di scarica		16A 8°C	32A 8°C	56A 8°C
	Carica massima Attuale		10A 5°C 7 secon	20A 5°C 7 secondi	35A 5°C 7 secon
	Tensione di carica consigliata		14,6 V
	Tensione di scarica consigliata		10,0 V
	Gamma di 0operativo Temperatura	Carica	10°C~45°C
		Scarico	- 20°C~60°C
Misurare Batteria	Dimensioni standard (mm)		113×70×85	150×87×93	134×75×133
	Dimensioni estese (mm)		113×70×105	150×87×105	133×75×162
	Dimensioni estese (mm)		113×70×125	150×87×120
	Dimensioni estese (mm)			150×87×130
Batteria al piombo alternativa mod			YTX4L-BS、YTZ5S-BS、YTX5L-BS、YTZ6-BS	YTX12-BS,YTZ14S-BS,YTX7A-BS,YTX9-BS,YTZ10S-BS,YTZ12S-BS,YZ12A-B2	YT14AH-BS,12N7-3B,12N7-4A,12N7-4B,6MF7-BS,6MF9-BS
Batteria Parametri			Modello		AMX12-ST080B	AMX12-ST060B
			Nominale Voltaggio		12V
			Nominale Capacità		8 Ah	6 Ah
			Wattora		96Wh	72Wh
			terminale Quantità		4	4
			Io R(2)		≤8 mΩ	≤8 mΩ
			RC (m in )		19.2	14.64
			Materiale di rivestimento		ABS+PC VO
			Ciclo di vita		≥1 500 volte, Scarica Capacità>80% (1 C)
			Ampere di avviamento a RT 3s		480A	360A
			ColdCrankigAmperee-18 °C 30s		240A	180A
			Costante massima Corrente di scarica		64A 8°C	48A 8°C
			Carica massima Attuale		40A 5°C 7 secondi	30A 5°C 7 secondi
			Tensione di carica consigliata		14,6 V
			Tensione di scarica consigliata		10,0 V
			Gamma di 0operativo Temperatura	Carica	10°C~45°C
				Scarico	- 20°C~60°C
Misurare Batteria			Dimensioni standard (mm)		150×87×130	150×87×93
			Dimensioni estese (mm)		150×87×145	150×87×105
			Dimensioni estese (mm)		150×87×155	150×87×120
			Dimensioni estese (mm)		150×87×168	150×87×130
Batteria al piombo alternativa mod			YTX12-BS, YTX14-BS, YTX20-BS	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS, YZ12A-B2

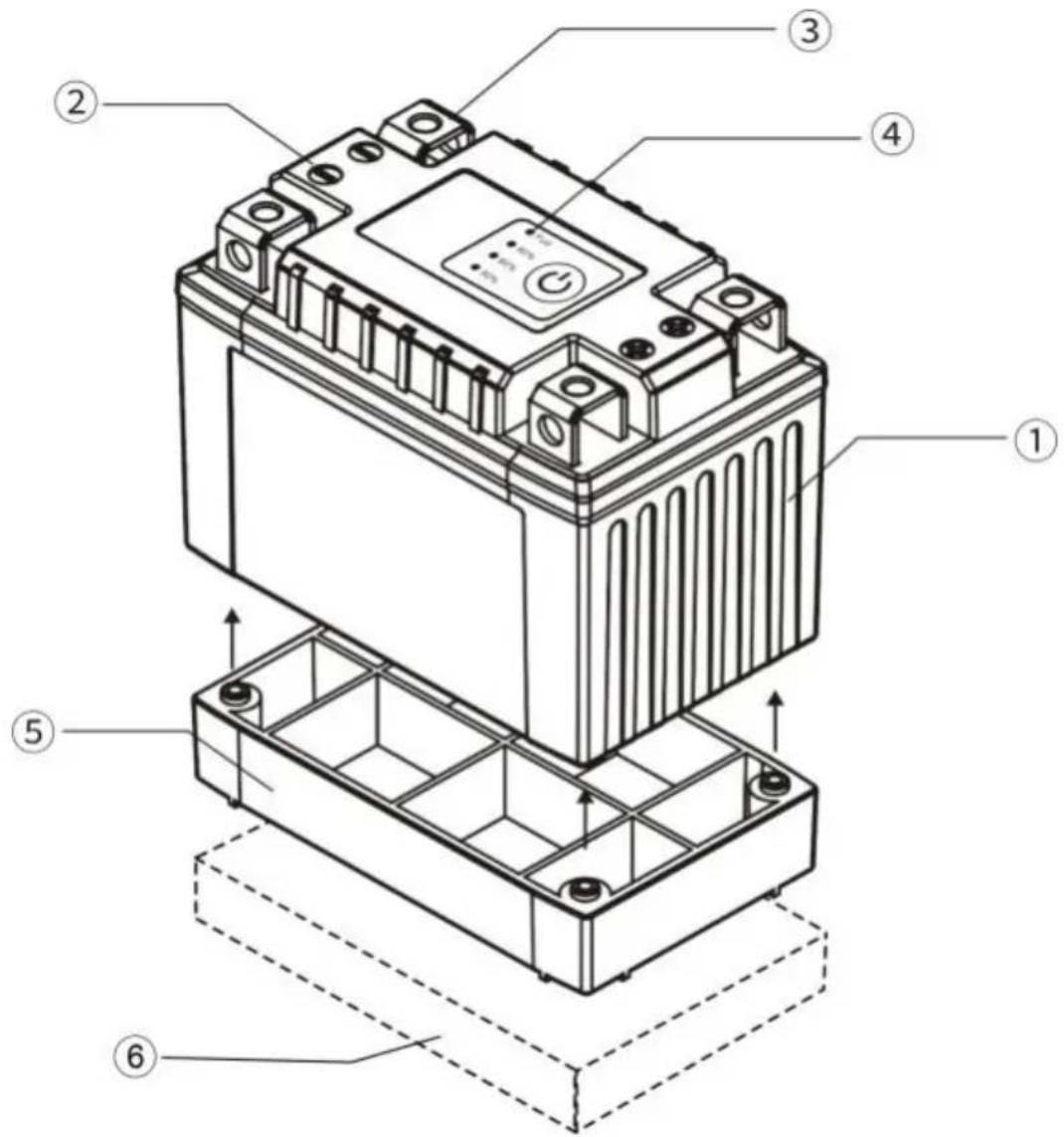

1Materiale plastico PC+ABS (Livello di protezione antincendio V0)	2+Identificazione del terminale positivo - Identificazione del terminale negativo
3Terminali positivo e negativo	4Display di alimentazione
5Distanziatore universale	6 Distanziatore EVA (alcuni modelli sono inclusi)

1) Prima dell'installazione, verificare che la batteria non sia danneggiata

e perdite, e pulire la superficie della batteria con un panno asciutto.

Se si riscontra che il guscio della batteria è rotto e perde,

la batteria deve essere sostituita immediatamente per evitare la corrosione da acido.

Controllare che la posizione della batteria sia liscia

e pulita, ed evitare che oggetti estranei come la saldatura

danneggino la batteria.

2). Per prima cosa rimuovere la scatola di imballaggio della batteria, non installarla nella scatola ed è severamente vietato avvolgere l'aspetto della batteria con nastro adesivo o pellicola di plastica, ecc.; la batteria deve essere installata in posizione verticale, non capovolta, la distanza tra batterie adiacenti è maggiore di 2 mm e, allo stesso tempo, deve essere antiurto, a prova di pressione, installata saldamente e non deve scuotersi o sfregare l'una contro l'altra e non deve entrare in acqua.

3) Per garantire un utilizzo sicuro, la parte superiore della scatola della batteria in cui è installata la batteria e i componenti correlati all'esterno della scatola della batteria devono garantire che vi siano fori di ventilazione di almeno 8 mm dall'interno verso l'esterno e non devono essere bloccati, in modo da impedire che il gas generato accidentalmente quando la batteria è carica si scarichi in tempo nella scatola della batteria e nello spazio dei componenti correlati, in particolare evitando la sigillatura sotto il poggiapiedi.

4). Scegliere cavi di collegamento qualificati, determinare la corrente massima di carico dei cavi

in base ai parametri di supporto dell'intero veicolo, e i fili sono esenti da corrosione, ossidazione, ruggine, biforcazione e connessione.

5) I dispositivi soggetti a scintille elettriche devono essere isolati dalla batteria.

6). Le batterie sono solitamente precaricate in fabbrica e solitamente gli utenti possono caricarli e utilizzarli direttamente, ma per garantire la durata della batteria, si consiglia di caricarla completamente prima dell'uso.

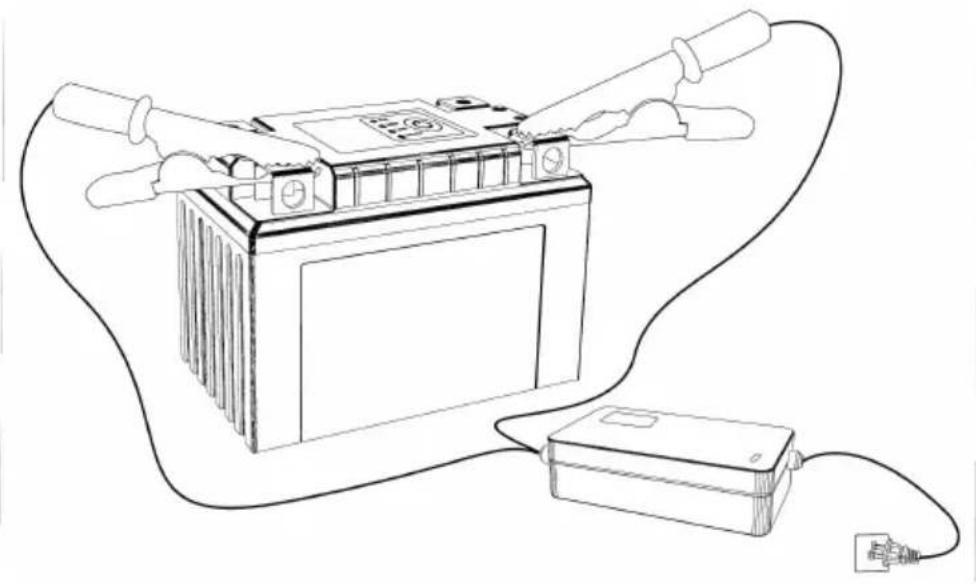

7). Utilizzare caricabatterie che soddisfano i requisiti; sovraccaricare e sovrascaricare sono

severamente vietati.

Si consiglia vivamente di utilizzare un caricabatterie intelligente al litio ferro fosfato; la tensione di uscita del caricabatterie selezionato dovrebbe essere 14,4 V ± 0,2 V, quando la batteria non viene utilizzata.

per lungo tempo, la batteria deve essere conservata dopo la carica completa ed è severamente vietato

conservarla a lungo in modalità di basso consumo.

8). Se la batteria viene caricata continuamente per più di 10 ore, il caricabatterie non

diventa verde o la batteria si surriscalda notevolmente, la carica deve essere interrotta immediatamente e il prodotto deve essere consegnato al punto di assistenza post-vendita locale per l'elaborazione. Se

si viaggia nella stagione ad alta temperatura, si consiglia di parcheggiare per circa mezz'ora e

attendere che la batteria si raffreddi fino a raggiungere la temperatura normale prima di caricarla.

9). La batteria non deve essere vicina a fonti di fuoco e di calore e deve essere evitata da vibrazioni violente, collisioni e cortocircuiti dei poli positivo e negativo. È severamente vietato caricare la batteria direttamente sotto l'esposizione al sole nella stagione calda,

ed è vietato caricarla direttamente dopo aver guidato in estate quando la temperatura della batteria

è relativamente alta.

10). La capacità della batteria si basa sulla temperatura ambiente di 25 °C e la capacità diminuisce di circa l'1% per ogni calo di temperatura di 1 °C; l'influenza dei fattori della temperatura ambiente deve essere considerata durante l'uso. La batteria deve essere

evitata in un ambiente a bassa temperatura inferiore a -10 °C.

11). Dopo un periodo di ciclo di carica e scarica della batteria, la capacità della batteria

diminuirà gradualmente, con conseguente diminuzione del chilometraggio del veicolo elettrico, che

è un fenomeno normale.

Nota: l'aspetto del prodotto è solo di riferimento; fare riferimento alla batteria fisica che prevarrà. Ci sono 4 slot per schede nella parte inferiore della batteria. Lo spaziatore universale è allineato con i quattro slot per schede e bloccato, senza viti. Distanziatore: il distanziatore configurato si adatta perfettamente alle dimensioni del vano batteria. Se l'altezza della batteria è insufficiente o non è possibile inserirla, è possibile aggiungere o rimuovere i distanziatori. L'aggiunta di distanziatori può essere compatibile con più modelli di batteria, offrendo più opzioni.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
