Producttype	Lithium-ijzerfosfaataccu (LiFePO4)
Merk	Vevor
Model	AMX12-STA40B
Nominale spanning	12 V
Nominale capaciteit	4 Ah
Wattuur	48 Wh
Aantal polen	4
Interne weerstand	≤ 10 mΩ
Behuizingsmateriaal	ABS+PC V0 (brandvertragend)
Levensduur (cycli)	≥ 1500 cycli (capaciteit > 80% bij 1C)
Startstroom bij 25 °C (3 s)	240 A
Startstroom bij -18 °C (30 s)	120 A
Max. continue ontlaadstroom	32 A (8C)
Max. laadstroom (7 s)	20 A (5C)
Aanbevolen laadspanning	14,6 V
Aanbevolen ontlaadspanning	10,0 V
Laadtemperatuurbereik	10 °C tot 45 °C
Ontlaadtemperatuurbereik	-20 °C tot 60 °C
Afmetingen (standaard)	150 × 87 × 93 mm
Afmetingen (met afstandhouders)	150 × 87 × 105 / 120 / 130 mm
Vervangbare loodaccumodellen	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS, YZ12A-B2
Ingebouwde BMS	Bescherming tegen overladen, diepontlading, oververhitting en kortsluiting
Speciale functies	Aan/uit, slaapstand met laag energieverbruik, herstart door schudden of knop
Onderhoud	Reinig de polen met een droge doek; bewaar op een koele, droge plaats
Gewicht	Ongeveer 1/3 van het gewicht van een equivalente loodzuuraccu

Veelgestelde vragen - AMX12-STA40B Vevor

Wat is de nominale spanning van de Vevor AMX12-STA40B accu?

De nominale spanning is 12 V.

Welke loodaccumodellen kan deze accu vervangen?

Deze accu vervangt onder andere de modellen YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS, YTZ10S-BS, YTZ12S-BS en YZ12A-B2.

Hoe installeer ik de accu?

Controleer voor installatie op schade en reinig de polen met een droge doek. Plaats de accu verticaal, zonder deze in tape of plastic folie te wikkelen. Gebruik de meegeleverde afstandhouders om indien nodig de hoogte aan te passen. Zorg voor een afstand van minimaal 2 mm tussen aangrenzende accu's.

Welke veiligheidsmaatregelen moet ik nemen?

Stel de accu niet bloot aan hoge temperaturen (direct zonlicht, hete auto). Dompel niet onder in water. Kortsluit de polen niet. Niet doorboren, solderen of in vuur gooien. Bij lekkage van elektrolyt, spoel de ogen met schoon water en raadpleeg een arts.

Hoe onderhoud ik de accu?

Reinig regelmatig de polen met een droge doek. Bewaar de accu op een koele, droge plaats. Als de accu langere tijd niet wordt gebruikt, laad hem dan volledig op voor opslag. Vermijd opslag in ontladen toestand.

Welk type lader moet ik gebruiken?

Gebruik een slimme lader voor lithium-ijzerfosfaataccu's met een uitgangsspanning van 14,4 V ± 0,2 V. Gebruik geen ongeschikte lader om overladen of diepontlading te voorkomen.

Wat moet ik doen als de accu tijdens het laden abnormaal heet wordt?

Als de accu overmatig heet wordt of als de lader na 10 uur niet op groen springt, stop dan onmiddellijk met laden en neem contact op met de klantenservice.

Wat is de levensduur van de accu?

De accu biedt een levensduur van minimaal 1500 cycli laden/ontladen met een capaciteit boven 80% (bij 1C).

Is de accu waterdicht?

Nee, de accu is niet waterdicht. Dompel niet onder in water of zeewater. Bewaar in een koele, droge omgeving.

Hoe wordt de accu weer geactiveerd na een slaapstand?

De accu heeft een herstart door schudden: schud het voertuig of de accu voorzichtig, of druk op de herstartknop om de accu te reactiveren.

GEBRUIKSAANWIJZING AMX12-STA40B Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afval moet worden ingezameld. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

GEBRUIKERSHANDLEIDING

LET OP!

Gebruik of laat de batterij niet bij zeer hoge temperaturen (bijvoorbeeld in sterk zonlicht of in een voertuig bij extreem warm weer). Anders kan het oververhit raken, vlam vatten, of

de prestaties zullen afnemen en de levensduur zal korter zijn.

- Gebruik het niet op een locatie waar veel statische elektriciteit aanwezig is, anders werken de veiligheidsvoorzieningen niet.

beschadigd raken, waardoor een schadelijke situatie ontstaat.

◆ Mocht de elektrolyt door lekkage van de batterij in de ogen komen, wrijf dan niet in de ogen.

ogen! Spoel de ogen met schoon stromend water en raadpleeg onmiddellijk een arts. Anders kan het de ogen beschadigen of tot gezichtsverlies leiden.

Als de batterij een geur afgeeft, hitte genereert, verkleurt of vervormt, of als er tijdens het gebruik, opladen of opbergen iets abnormaals gebeurt, verwijder het onmiddellijk.

Haal de batterij uit het apparaat of de oplader en plaats deze in een afgesloten ruimte, bijvoorbeeld een metalen doos.

Als de batterijpolen vuil zijn, reinig ze dan vóór gebruik met een droge doek. Anders kunnen er stroomuitval of een storing in het opladen optreden als gevolg van een slechte verbinding.

tussen de cel en het elektronische circuit van het instrument.

◆ Houd er rekening mee dat weggegooide batterijen brand kunnen veroorzaken. Maak de batterij en de tape leeg

om de batterijpolen te isoleren voordat u ze weggooit.

WAARSCHUWINGEN!

Als u onderstaande punten niet strikt naleeft, kan de batterij ontploffen of lekken.

◆ Dompel de batterij niet onder in water of zeewater en bewaar de batterij op een droge plaats.

omgeving tijdens de standby-periode.

◆ Gebruik de batterij niet in combinatie met een losse cel (zoals een droge cel) of batterijen met verschillende prestaties samen.

◆ Houd batterijen buiten het bereik van kleine kinderen. Raadpleeg onmiddellijk een arts als een batterij is ingeslikt.

◆ Gebruik of laat de batterij tijdens het opladen niet in de buurt van een warmtebron, een vuur of een verwarming liggen. Gebruik hiervoor de batterijlader die specifiek voor dit doel is bedoeld.

◆ Draai de positieve (+) en negatieve (-) aansluitingen niet om.

◆ Draai de positieve (+) en negatieve (-) aansluitingen niet om.

◆ Gooi de batterij niet in vuur of hitte.

◆ Sluit de batterij niet kort door de positieve (+) en negatieve pool rechtstreeks met elkaar te verbinden.

(-) klemmen met metalen voorwerpen, zoals een draad.

◆ Vervoer of bewaar de batterij niet samen met metalen voorwerpen zoals kettingen, haarspelden, enz.

◆ Sla of gooi de batterij niet tegen een hard oppervlak. ◆ Soldeer de batterij niet rechtstreeks. ◆ Prik niet met een spijker of ander scherp voorwerp in de batterij.

1) PRODUCTOVERZICHT

Voordelen van lithium-ijzerfosfaatbatterijen ten opzichte van loodzuurbatterijen:

◆ Hoog C-gehalte: lithiumbatterij maakt gebruik van gestapelde lithium-ijzerfosfaatcellen, kenmerken stabiele spanning, lage interne weerstand, goede hoge en lage temperatuur prestaties, kan een hoge C-snelheid en hoge stroomontlading bereiken, kan gemakkelijk starten

voertuiguitrusting onder omstandigheden van -20 °C tot 60 °C.

◆ Lichtgewicht: de ontladingssnelheid van de lithium-ijzerfosfaatbatterij is 10 keer zo als die van

loodzuuraccu's, en qua volume en gewicht bedragen ze slechts 1/3 van loodzuuraccu's

◆ Lange levensduur: de levensduur van lithium-ijzerfosfaatbatterijen is 2-3 keer langer die van loodzuuraccu's. Het aantal diepe cyclusontladingen bedraagt meer dan 1500 k

◆ Intelligent BMS: Het ingebouwde Intelligent Management System (BMS) beschermt (batterij

van overbelasting, over Ontlading, overbelasting, oververhitting en kortsluiting. En me instelbare aan/uit-functie, slaapstand met laag vermogen, schudden om te herstarten (schud het voertuig of de accu slechts zachtjes), herstarten met één toets en andere functies. (Patent beschermd).

◆ Veiligheid: lithium-ijzerfosfaatbatterij heeft een goede chemische stabiliteit, lage zelfontlading,

geen geheugeneffect en hogere veiligheidsprestaties wanneer deze is opgeladen.

◆ Milieuvriendelijk: lithium-ijzerfosfaatbatterij is niet giftig (SGS-gecertificeerd), bevat geen lood, kwik en andere giftige stoffen, geen vervuiling, in overeenstemming i Europese RoHS-regelgeving.

- Veelzijdigheid: Dit product is ontworpen en voorzien van universele pakkingen die die u eenvoudig op verschillende voertuigen kunt installeren en de meeste loodzuuraccumodellen kunt vervangen.

◆ Toepassing: Dit product is compatibel met motorfietsen, terreinwagens, sneeuwscooters, scooters, vierwielers, UTV's, karts, waterscooters, grasmaaiers, generatoren en andere modellen.

Batterij Param - eters	Model		AMX12-ST020B	AMX12-STA40B	AMX12-ST070B
	Nominaal Spanning		12V
	Nominaal Capaciteit		2Ah	4 Ah	7 Ah
	Wattuur		24 Watt	48W h	84Wh
	Terminal Aantal		4	4	4
	Ik R(2)		≤ 15mΩ	≤ 1 0 mΩ	≤8 mΩ
	RC (m in )		4.8	9.6	16.8
	Behuizingsmateriaal		ABS+PC VO
	Cyclusleven		≥1 500 keer, Ontlading Capaciteit>80%(1 C )
	Startstroom bij RT 3s		150A	240A	420A
	KoudCrankigAmpère-18 °C 30s		70A	120A	210A
	Max. constante Ontladingsstroom		16A 8C	32A 8C	56A 8C
	Max . lading Huidig		10A 5C 7s	20A 5C 7s	35A 5C 7s
	Aanbevolen laadspanning		14,6V
	Aanbevolen ontladspanning		10,0V
	Bereik van 0werkend Temperatuur	Aanval	10°C~45°C
		Afvoer	- 20°C~60 °C
Maat Batterij	Standaardmaat (mm)		113×70×85	150×87×93	134×75×133
	Uitgebreide maat (mm)		113×70×105	150×87×105	133×75×162
	Uitgebreide maat (mm)		113×70×125	150×87×120
	Uitgebreide maat (mm)			150×87×130
Alternatieve loodzuuraccu modellen			YTX4L-BS, YTZ5S-BS, YTX5L-BS, YTZ6-BS	YTX12-BS, YTZ14S-BS, YTX7A-BS, YTX9-BS en YTZ10S-BS, YTZ12S-BS, YZ12A-B2	YT14AH-BS, 12N7-3B, 12N7-4A, 12N7-4B, 6MF7-BS en 6MF9-BS
Batterij Param - eters			Model		AMX12-ST080B	AMX12-ST060B
			Nominaal Spanning		12V
			Nominaal Capaciteit		8 Ah	6 Ah
			Wattuur		96Wh	72Wh
			Terminal Aantal		4	4
			Ik R(2)		8 mΩ	8 mΩ
			RC (m in )		19.2	14.64
			Behuizingsmateriaal		ABS+PC VO
			Cyclusleven		1 500 keer, Ontlading Capaciteit>80%(1 C )
			Startstroom bij RT 3s		480A	360A
			KoudCrankigAmpère-18°C 30s		240A	180A
			Max. constanteOntladingsstroom		64A 8C	48A 8C
			Max . lading Huidig		40A 5C 7s	30A 5C 7s
			Aanbevolen laadspanning		14,6V
			Aanbevolenontlaadspanning		10,0V
			Bereik vanOwerkendTemperatuur	Aanval	10°C~45°C
				Afvoer	- 20°C~60 °C
Maat Batterij			Standaardmaat (mm)		150×87×130	150×87×93
			Uitgebreide maat (mm)		150x87x145	150x87x105
			Uitgebreide maat (mm)		150x87x155	150x87x120
			Uitgebreide maat (mm)		150x87x168	150x87x130
Alternatieve loodzuuraccu modellen			YTX12-BS, YTX14-BS,YTX20-BS	YTX12-BS, YTZ14S-BS,YTX7A-BS, YTX9-BSYTZ10S-BS, YTZ12S-BS,YZ12A-B2

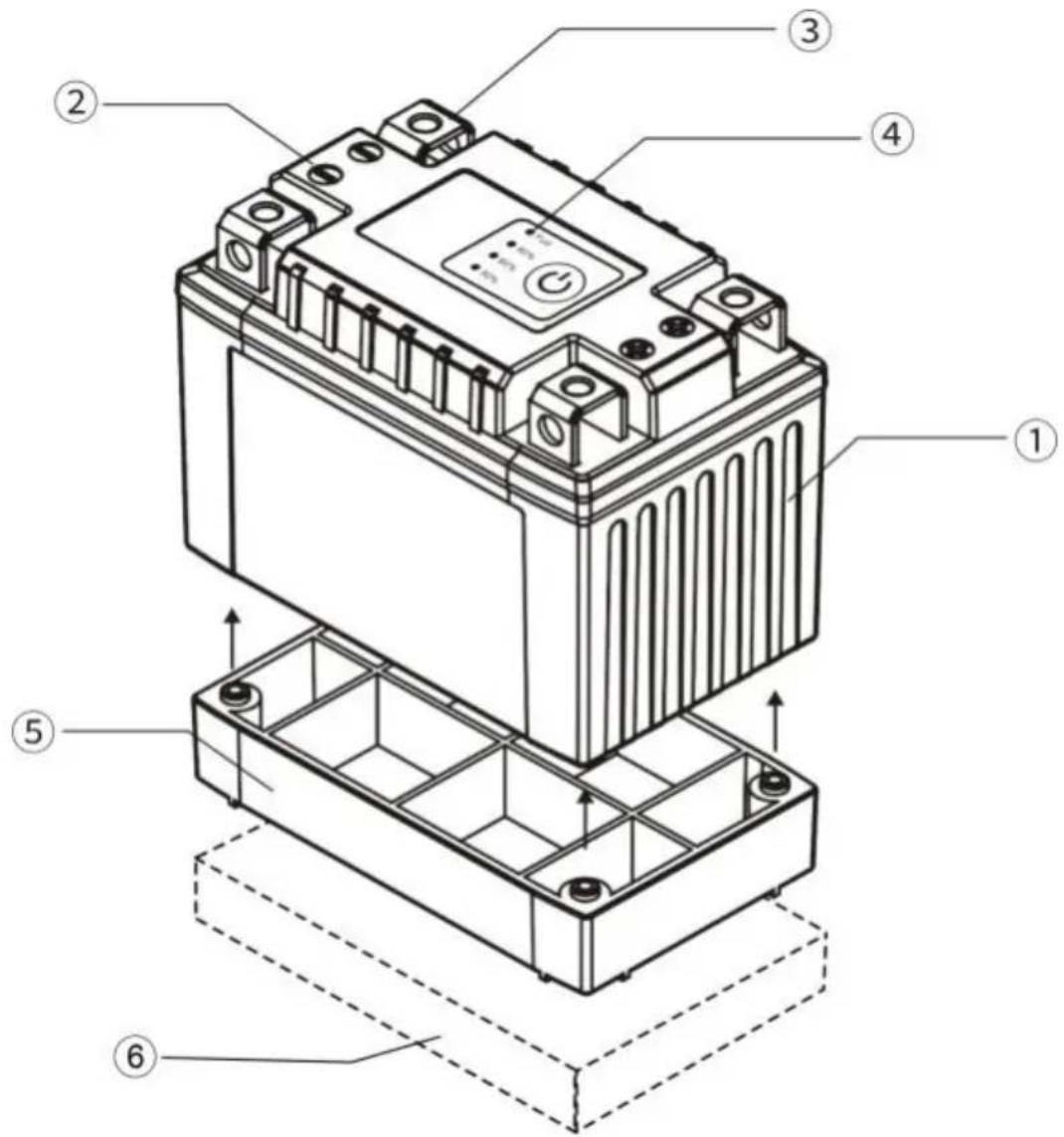

1PC+ABS-kunststofmateriaal (Brandbeveiligingsniveau V0)	2+Positieve terminale identificatie -Identificatie van de negatieve termina
3Positieve en negatieve aansluitingen	4Vermogensweergave
5Universele afstandhouder	6 EVA- afstandhouder (sommige modellen worden niet geleverd met)

1) Controleer voor de installatie of de batterij beschadigd is en lekt, en reinig het oppervlak van de batterij met een droge doek. Als blijkt dat de batterijbehuizing gebarsten is en lekt, moet de batterij onmiddellijk worden vervangen om zuurcorrosie te voorkomen. Controleer of de positie van de batterij glad en netjes is, en vermijd dat vreemde voorwerpen zoals soldeerverbindingen de batterij beschadigen. 2) Verwijder eerst de batterijverpakking, installeer deze niet samen met de doos. Het is ten strengste verboden om het uiterlijk van de batterij te omwikkelen met tape, plastic enz. De batterij moet rechtop worden geïnstalleerd, niet ondersteboven. De afstand tussen aangrenzende batterijen moet groter zijn dan 2 mm. Tegelijkertijd moet de batterij schokbestendig, drukbestendig en stevig zijn geïnstalleerd, en mag niet schudden, tegen elkaar stoten of wrijven, en mag niet in water terechtkomen. 3) Om een veilig gebruik te garanderen, moeten het bovenste gedeelte van de batterij waar de batterij is geïnstalleerd en de bijbehorende componenten buiten de batterijdoos voorzien zijn van ventilatiegaten van minimaal 8 mm van binnen naar buiten. Deze mogen niet geblokkeerd zijn, om te voorkomen dat het gas dat onbedoeld wordt gegenereerd tijdens het opladen van de batterij, op tijd in de batterijdoos en de bijbehorende componentenruimte ontlaadt, met name de ruimte om afdichting onder de voetensteun te voorkomen. 4) Kies gekwalificeerde aansluitdraden, bepaal de maximale draagstroom van de draden volgens de gehele ondersteunende parameters van het voertuig, en de draden zijn vrij van corrosie en oxidatie, roest, splitsing en verbinding. 5) Apparaten die gevoelig zijn voor elektrische vonken, moeten van de batterij worden geïsoleerd. 6) Batterijen worden doorgaans in de fabriek al opgeladen. Gebruikers kunnen ze doorgaans direct opladen en gebruiken. Om de levensduur van de batterij te verlengen, wordt echter aangeraden deze voor gebruik volledig op te laden. 7) Gebruik opladers die voldoen aan de eisen; overladen en te diep ontladen zijn st

verboden.

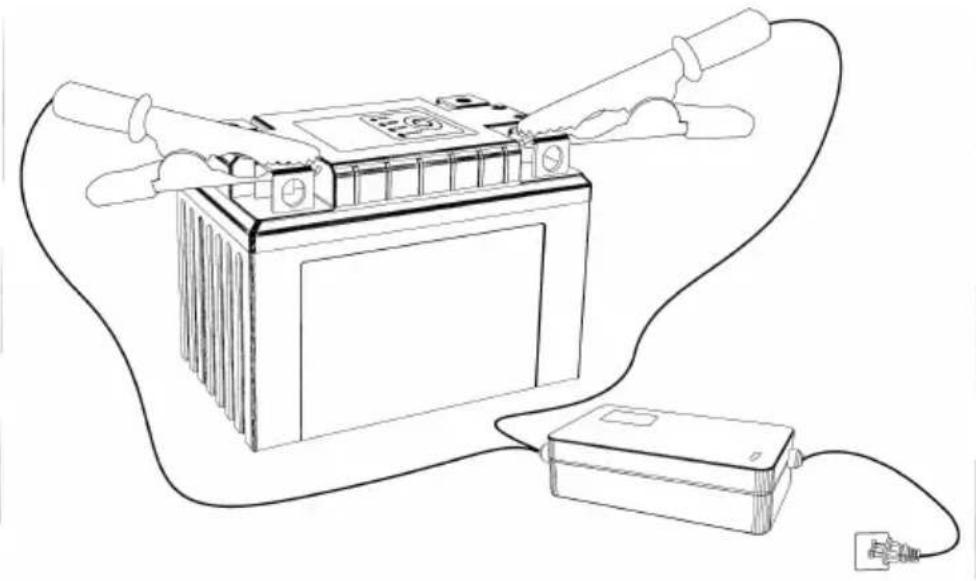

verboden; Het wordt sterk aanbevolen om een intelligente lithium-ijzerfosfaat-lader te gebruiken,

de uitgangsspanning van de geselecteerde lader moet 14,4 V ± 0,2 V zijn als de batterij wordt gebruikt

gedurende een lange tijd moet de batterij worden opgeslagen nadat deze volledig is opgeladen, en het is ten strengste verboden om

het gedurende een lange tijd in een toestand met laag stroomverbruik op te slaan.

8) Als de batterij langer dan 10 uur continu wordt opgeladen, werkt de lader nog steeds niet.

groen worden of de batterij wordt aanzienlijk warm en het opladen moet worden gestopt onmiddellijk en ter verwerking overgedragen aan het lokale aftersales-servicepunt. Als u

Rijden in het hoogseizoen is het aan te raden om ongeveer een half uur te parkeren.

Wacht tot de batterij is afgekoeld tot de normale temperatuur voordat u hem oplaadt.

9). De batterij mag niet te dicht bij een vuurbron of warmtebron worden geplaatst en de batterij moet

worden beschermd tegen hevige trillingen, botsingen en kortsluiting van de positieve en negatieve polen;

Het is ten strengste verboden om de batterij tijdens het warme seizoen direct in de zon op te laden,

en het is verboden om direct na het rijden in de zomer op te laden als de accutemperatuur relatief hoog is.

10). De batterijcapaciteit is gebaseerd op een omgevingstemperatuur van 25 °C en de batterij

De capaciteit neemt met ongeveer 1% af voor elke 1 °C temperatuurdaling, en de invloed hiervan

Bij gebruik moet rekening worden gehouden met factoren van de omgevingstemperatuur. De batterij moet

vermeden worden in een omgeving met lage temperaturen lager dan -10 °C.

11). Na een periode van laad- en ontlaadcyclus van de batterij zal de batterijcapaciteit

afnemen.

geleidelijk afnemen, wat resulteert in een afname van de kilometerstand van het elektrische voertuig, wat

een normaal verschijnsel is.

Let op: Het uiterlijk van het product is alleen ter referentie, de ontvangstbevestiging van de fysieke batterij is doorslaggevend. Aan de onderkant van de batterij zitten 4 kaartsleuven. De universele houder is uitgelijnd met de vier kaartsleuven en vastgezet, er zijn geen metalen schroeven nodig.

Afstandhouder: De geconfigureerde afstandhouder past perfect bij de grootte van het batterijcompartiment. Als de hoogte van uw batterij onvoldoende is of niet past, kunt u ervoor kiezen om afstandhouders toe te voegen of te verwijderen. De afstandhouders kunnen worden toegevoegd en zijn compatibel met meer batterijmodellen en meer opties.
