MODE D'EMPLOI 8108FH Vevor
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.
![]() | Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lireLisez attentivement le manuel d'instructions. |
![]() | Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçus, y compris les interférences pouvant entraîner un fonctionnement indésirable. |
![]() | Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle à roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans leUnion européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales, mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques |
INSTRUCTIONS
Conseils d'avertissement :
- Pendant le processus d'installation, il est préférable de porter des gants pour éviter les objets tranchants. coins du panneau pour éviter de rayer la paume de la main.
- Lors de l'installation de la douche, assurez-vous que tous les joints sont entièrement serrés pour éviter les fuites d'eau.

- Assurez-vous que les tuyaux d'arrivée d'eau rouge et bleu à l'intérieur du panneau sont dans un endroit non plié pour éviter d'affecter la pression de l'eau.
- Lorsque la douche n'est pas utilisée, veuillez fermer la vanne de commutation de la douche.
CONSERVEZ CES INSTRUCTIONS
INSTRUCTIONS D'INSTALLATION
| Modèle | 8015FL | 5017FL 5 | 005FL 10 | 49FL 8004 | FL 8009FL 8108FH | |
| Montage Taper | Mur | Mur Monter | Mur Monter | Mur Monter | Mur Monter | Mur MonterMonter |
| Connexion Fil | G1/2" | G1/2" | G1/2"G1/2" | G1/2" | G1/2" | |
| Fonctions | Quatre Modes | Trois Modes | Cinq Modes | Cinq Modes | Six Modes | Six Modes |
| Bec de baignoire | × | × | √ | √ | √ | √ |
| Température Afficher | × | × | × | × | √ | √ |
| Lampe LED | × | × | × | × | √ | √ |
| Pouvoir | × | × | × | × | Hydro Pouvoir (AC6V) | Hydro Pouvoir (AC6V) |
| Douchette à main | 3 réglages 1 | réglage 1 réglage 1 réglage 3 réglages 3 réglages 3 réglages | ||||
| Finition | Système de douche en nickel brossé sans empreintes digitales | Noir titane | ||||
| Matériel | Acier inoxydable 304, laiton, PVC, ABS | |||||
LISTE DES PIÈCES
| MODÈLE | 8015FL8009FL | 1049FL-8004FL | 5005FL5017FL | 8108FH | ||
| Portable Douche | ![]() | 1 pièce | 1 pièce | 1 pièce | 1 pièce | 1 pièce |
| 1,5 mètreMainTuyau de pulvérisation | ![]() | 1 pièce | 1 pièce | 1 pièce | 1 pièce | 1 pièce |
| MainSiège à jet | ![]() | 1 pièce | 1 pièce | 1 pièce | 1 pièce | 1 pièce |
| 1/2 Droite AngleAdaptateur | ![]() | 2 pièces | 2 pièces | 2 pièces | 2 pièces | 2 pièces |
| 4 pointsCaoutchouc | ![]() | 2 pièces | 2 pièces2 pièces2 pièces | 2 pièces | 2 pièces | |
| SoiTapotement Vis | ![]() | 4 pièces | 4 pièces | 4 pièces | 4 pièces | 4 pièces |
| Attache | ![]() | 2 pièces | 2 pièces | 2 pièces | 2 pièces | 2 pièces |
| Oeillet | ![]() | 1 pièce 1 pièce 1 pièce | 1 pièce | 1 pièce | ||
| HexagoneNoix | ![]() | 1 pièce | 1 pièce | 1 pièce | 1 pièce | 1 pièce |
| Écrou M6 | ![]() | 4 pièces | 4 pièces | 0 pièces | 4 pièces | 4 pièces |
| M6*10Vis | ![]() | 4 pièces | 4 pièces | 0 pièces | 4 pièces | 4 pièces |
| TuyauSerrer | ![]() | 2 pièces | 2 pièces | 2 pièces | 2 pièces | 2 pièces |
| M4*10Vis | ![]() | 0 pièces | 2 pièces0 pièces | 0 pièces | 0 pièces | |
| PanneauSac en coton | ![]() | 1 pièce | 1 pièce | 1 pièce | 1 pièce | 1 pièce |
| Spray supérieurSac en coton | ![]() | 1 pièce | 1 pièce | 1 pièce | 1 pièce | 1 pièce |
INSTRUCTIONS DE MONTAGE
Modèle 8015FL/5017FL/5005FL/1049FL

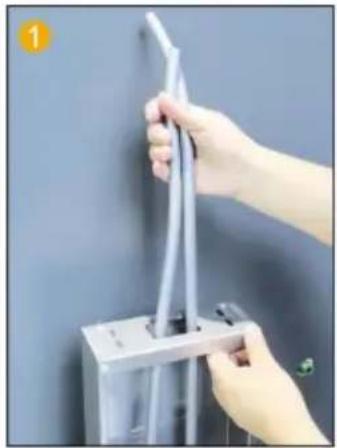

Insérez le tuyau en PVC par l'ouverture supérieure pour le percer.

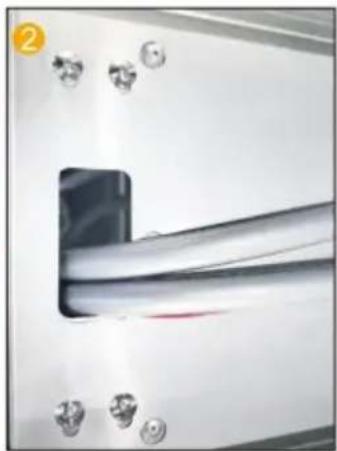

Fixez la carte mère et le spray supérieur avec 4 paires de vis et écrous M6.

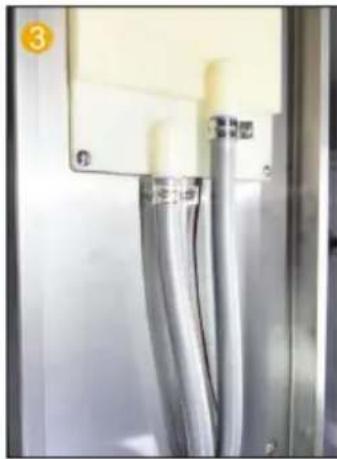

Fixez le tuyau en PVC avec un collier de serrage sur le joint de pulvérisation supérieur.

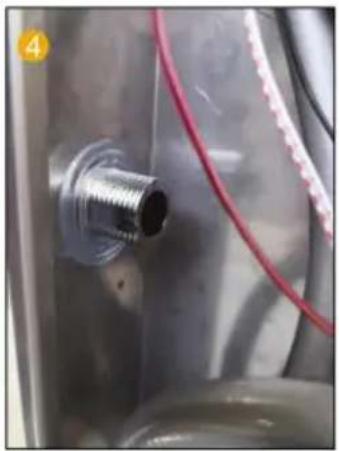

Insérez la buse de pulvérisation manuelle dans le panneau et installez le joint.

Douille de pulvérisation

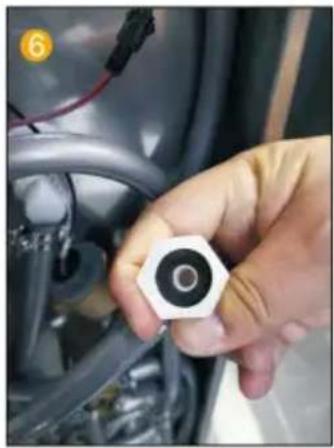

avec poignée à écrou hexagonal fixée sur le panneau.

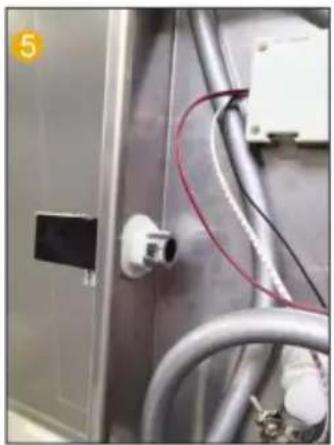

Placez le caoutchouc à 4 poires dans le pulvérisateur à main à l'intérieur du joint du siège.

Connectez le connecteur de sortie d'eau et le joint du siège du pulvérisateur à main.

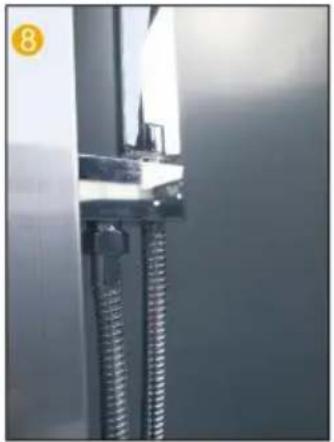

Connectez le tuyau du pulvérisateur à main à la pomme de douche à main.

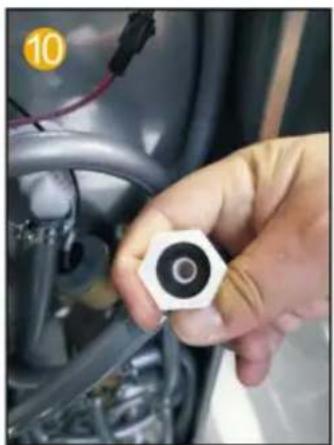

MODÈLE 8108FH 8009FL

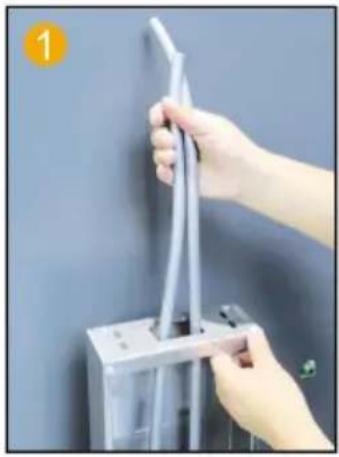

Insérez le tuyau en PVC par l'ouverture supérieure pour le percer.

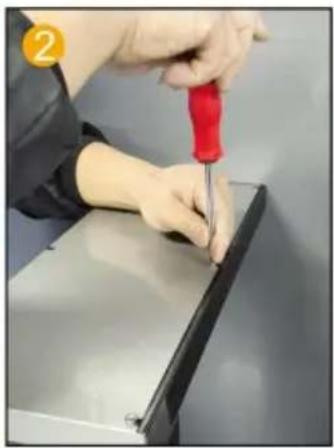

Retirez le couvercle du pulvérisateur supérieur.

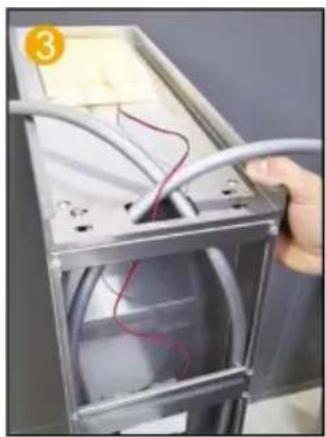

Acheminez le fil de la lumière LED le long du trou inséré dans la carte mère.

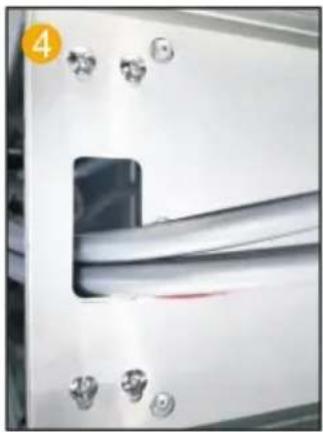

Fixez la carte mère et le spray supérieur avec 4 paires de vis et écrous M6.

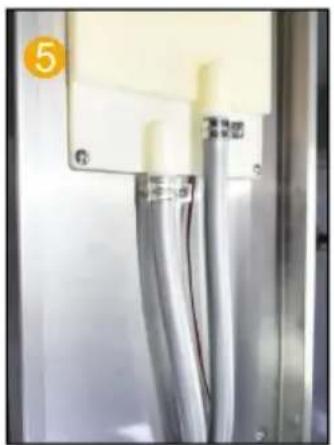

Fixez le tuyau en PVC avec un collier de serrage sur le joint de pulvérisation supérieur. Fixez bien le joint de pulvérisation supérieur.

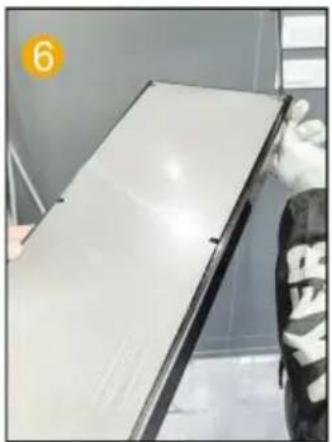

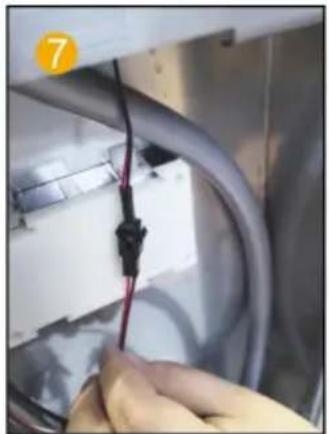

Connectez le câble d'éclairage LED et la ligne d'alimentation.

Insérez la buse de pulvérisation manuelle dans le panneau et installez le joint.

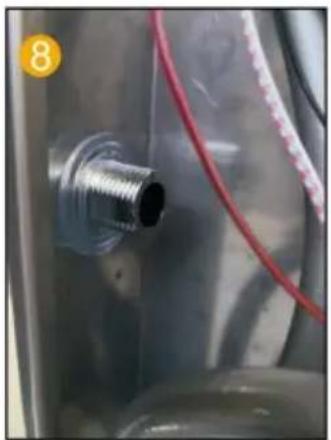

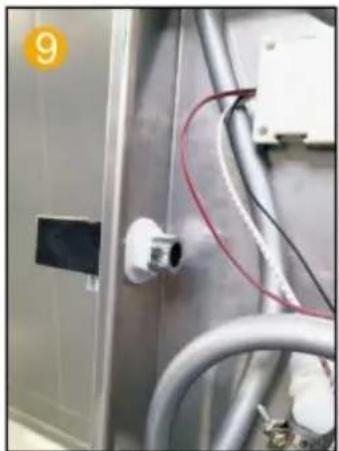

Insérez la buse de pulvérisation manuelle dans le panneau et installez le joint. Placez le caoutchouc à 4 points. Connectez l'eau. Connectez la main au connecteur de sortie du pulvérisateur à main et au tuyau de pulvérisation à l'intérieur du joint du siège du pulvérisateur à main. Connectez un siège de douche à main.

Placez le caoutchouc à 4 points. Connectez l'eau. Connectez la main au connecteur de sortie du pulvérisateur à main et au tuyau de pulvérisation à l'intérieur du joint du siège du pulvérisateur à main. Connectez un siège de douche à main.

Remarque : 8009FL sans étape 2, sans étape 6.
MODÈLE 8004FL

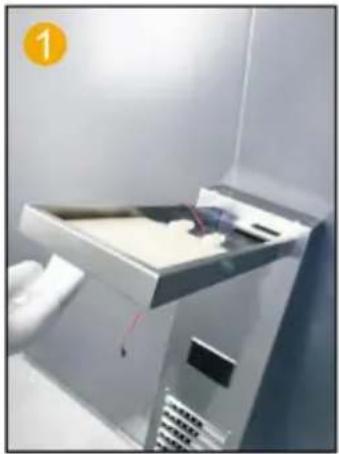

Insérez le spray supérieur dans la carte mère à l'intérieur du trou.

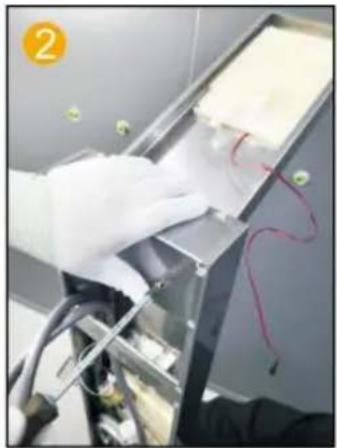

Utilisez 2 vis M4 pour fixer la plaque fixe principale et le spray supérieur.

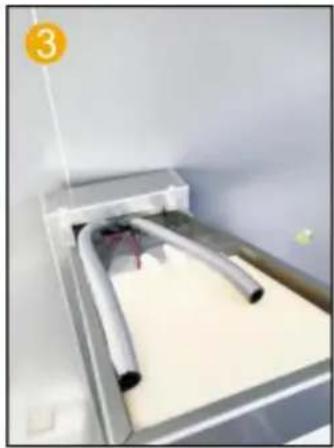

Connectez les tuyaux en PVC et les fils d'éclairage LED à travers le trou.

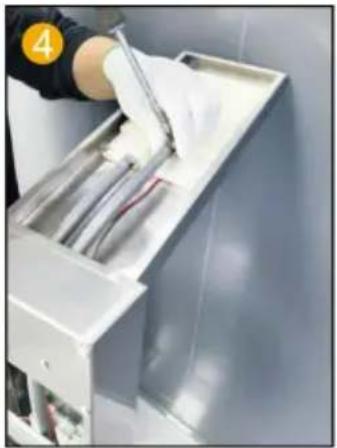

Fixez le tuyau en PVC avec un collier de serrage sur le joint de pulvérisation supérieur.

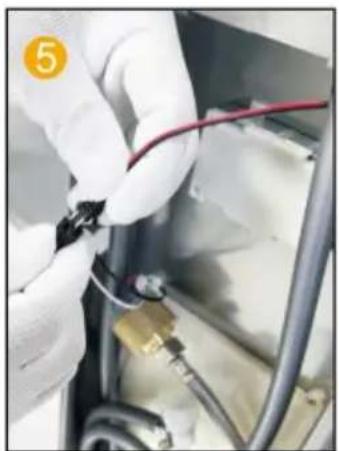

Insérez le câble d'éclairage et d'alimentation dans la conduite. Installez le joint.

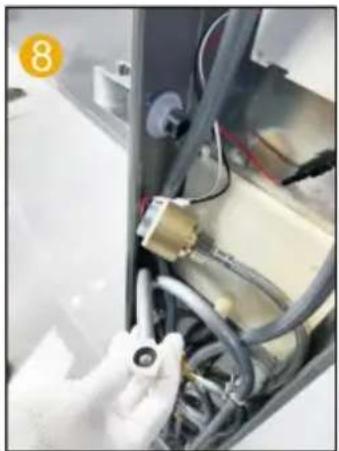

Douille de pulvérisation avec poignée à écrou hexagonal fixée sur le panneau. Fixer le caoutchouc 4 points sur le panneau et le pulvérisateur à main à l'intérieur du joint du siège.

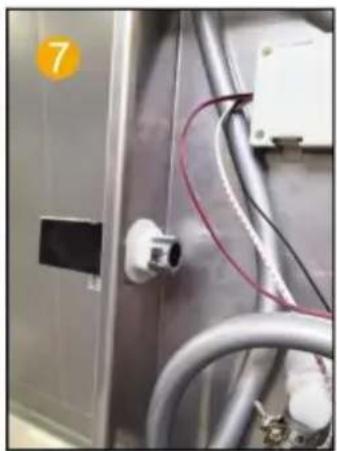

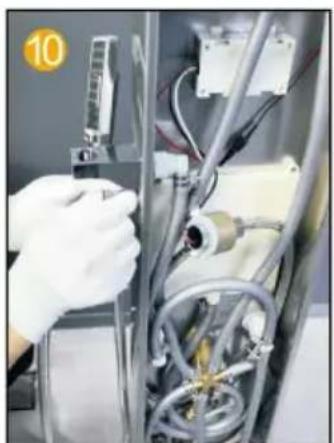

Raccordez l'eau. Raccordez le connecteur de sortie manuelle et le tuyau de pulvérisation au joint du siège du pulvérisateur manuel. Connectez une pomme de douche à main.

Notes d'installation

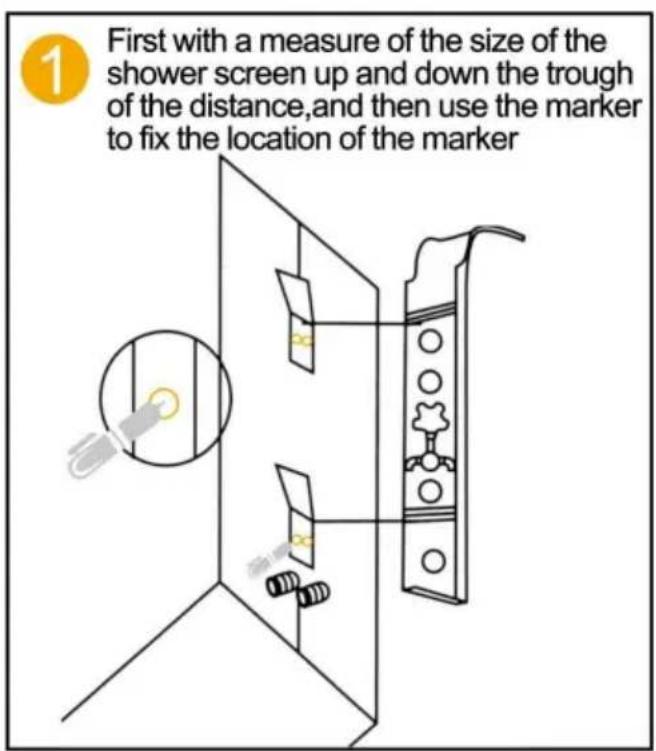

- Selon la hauteur d'installation du système de douche, mesurez la distance entre le système de douche et l'arrière de la barre, marquez sur le mur, à la position correspondante de l'étiquette fixée au support de suspension (de haut en bas).
- Raccordez les tuyaux d'eau chaude et froide (assurez-vous de nettoyer les impuretés et la saleté dans le mur pour éviter tout blocage et préserver l'effet de l'eau).
- Accrochez le système de douche au mur, les deux supports supérieur et inférieur étant déjà insérés dans les deux supports muraux (remarque : après l'installation du système de douche au mur, le corps principal ne doit pas trembler près du mur ; il n'est pas nécessaire d'utiliser de la colle ou d'autres outils de fixation).
Méthodes d'entretien du système de douche en acier inoxydable :
- Nettoyez régulièrement le produit pour conserver son aspect brillant et
propre ;
- Nettoyez la surface avec de l'eau ou un détergent doux et essuyez-la avec un chiffon doux.
- Notez que le nettoyage des zones cachées du produit peut être effectué rapidement pour assurer sa durabilité.
SCHÉMA D'INSTALLATION DE LA SÉRIE DE PANNEAUX DE DOUCHE

Remarque : pour la vidéo d'installation détaillée, veuillez vous référer au modèle correspondant et scanner le code QR ci-dessous pour la visualiser.
8015FL
5017FL
5005FL

Assistance technique et certificat de garantie électronique www.vevor.com/support
