BEDIENUNGSANLEITUNG 8108FH Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, muss der BenutzerLesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:(1) Dieses Gerät darf keine schädliche Interferenzen, und (2) dieses Gerät muss alle Interferenzen akzeptieren empfangen werden, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

ANWEISUNGEN

Warnhinweise:

1. Während des Installationsvorgangs ist es am besten, Handschuhe zu tragen, um scharfe

Ecken des Panels vor Kratzern in der Handfläche.

1. Bei der Montage der Dusche ist darauf zu achten, dass alle Fugen vollständig

festgezogen, um ein Austreten von Wasser zu verhindern.

1. Stellen Sie sicher, dass die roten und blauen Wasserzulaufrohre im Inneren des Panels nicht gefalteten Zustand, um eine Beeinträchtigung des Wasserdrucks zu vermeiden.
2. Wenn die Dusche nicht benutzt wird, schließen Sie bitte das Umschaltventil der Dusche.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

INSTALLATIONSANLEITUNG

Modell	8015FL	5017FL	5005FL	10	49FL	800	4FL	8009	FL	8108FH
Montage Typ	Wand Montieren	Wand Montieren	Wand Montieren	Wand Montieren	Wand Montieren	Wand Montieren	Wand Montieren	Wand Montieren	Wand Montieren	Wand Montieren
Verbindung Faden	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Funktionen	Vier Modi	Drei Modi	Fünf Modi	Fünf Sechs Modi	Sechs Modi	Sechs Modi	Sechs Modi	Sechs Modi	Modi
Wannenauslauf	x	x
Temperatur Anzeige	x	x	x	x	x
LED-Lampe	x	x	x	x	x
Leistung	x	x	x	x	x	Wasserkraft Leistung (AC6V)	Wasserkraft Leistung (AC6V)	Wasserkraft Leistung (AC6V)	Wasserkraft Leistung (AC6V)
Handbrause 3-stufig	1-stufig	1-stufig	3-stufig	3-stufig	3-stufig
Beenden	Fingerabdruckfreies Duschsystem aus gebürstetem Nickel									Schwarz Titan
Material	304 Edelstahl, Messing, PVC, ABS

TEILELISTE

MODELL		8015FL 8009FL	1049FL 8004FL		5005FL 5017FL	8108FH
Handgerät Dusche		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
1.5 Meter Hand Sprühschlauch		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
Hand Sprühsitz		1 Stück		1 Stück	1 Stück1 Stück 1 Stück
1/2 Rechts Winkel Adapter		2 Stück	2 Stück	2 Stück	2 Stück	2 Stück
4-Punkt Gummi		2 Stück	2 Stück	2 Stück	2 Stück	2 Stück
Selbst Tippen Schrauben		4 Stück	4 Stück	4 Stück	4 Stück	4 Stück
Verschluss		2 Stück	2 Stück	2 Stück	2 Stück	2 Stück
Tülle		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
Hexagon Nuss		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
M6 Mutter		4 Stück	4 Stück	0 Stück	4 Stück	4 Stück
M6*10 Schrauben			4 Stück	0 Stück4 Stück	4 Stück	4 Stück
Schlauch Klemme		2 Stück	2 Stück	2 Stück 2 Stück	2 Stück
M4*10 Schrauben		0 Stück	0 Stück	2 Stück	0 Stück	0 Stück
Bedienfeld Baumwolltasche		1 Stück		1 Stück1 Stück	1 Stück	1 Stück
Top-Spray Baumwolltasche		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück

MONTAGEANLEITUNG

Modell 8015FL/5017FL/5005FL/1049FL

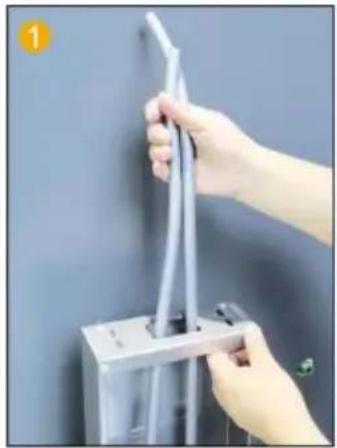

Führen Sie das PVC-Rohr durch die obere Öffnung ein, um es durchzustechen.

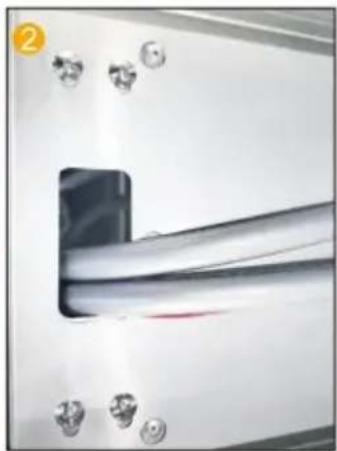

Befestigen Sie die Hauptplatine und das Top-Spray mit 4 Paar M6-Schrauben und Muttern.

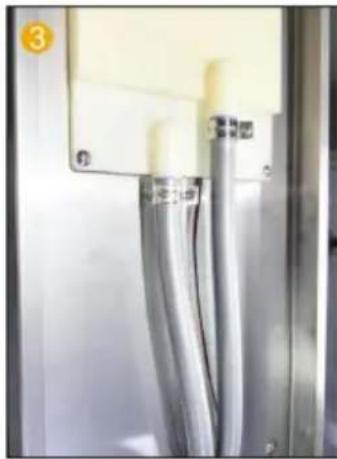

Befestigen Sie das PVC-Rohr mit einer Halsschelle am oberen Sprühanschluss.

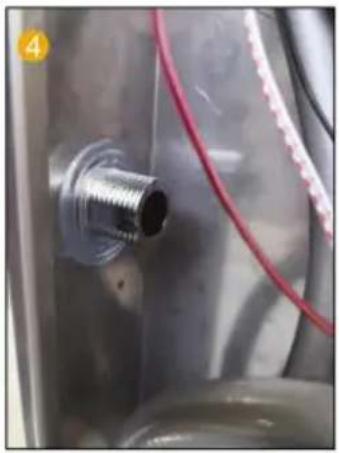

Setzen Sie die Handsprühdüse in die Platte ein und installieren Sie die Dichtung.

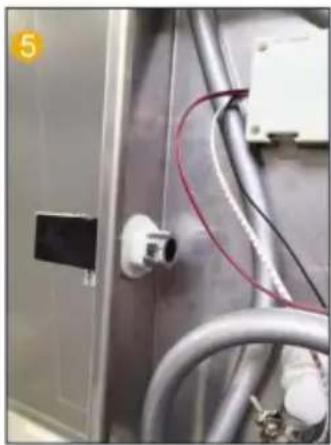

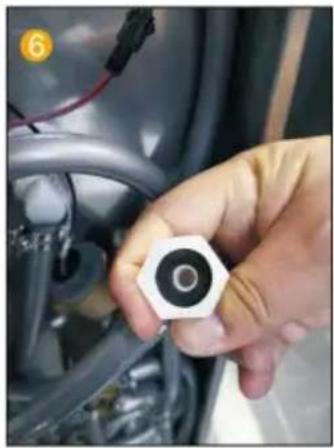

Sprühdose mit Sechskantmuttergriff zur Befestigung an der Blende.

Stecken Sie den 4-Punkt-Gummi in die Handbrause im Sitzgelenk.

;Schließen Sie den Wasserauslassanschluss und die Handbrausensitzverbindung

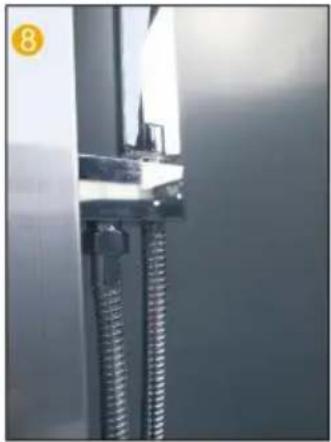

Schließen Sie den Handbrausenschlauch an den Handbrausenkopf an. an.

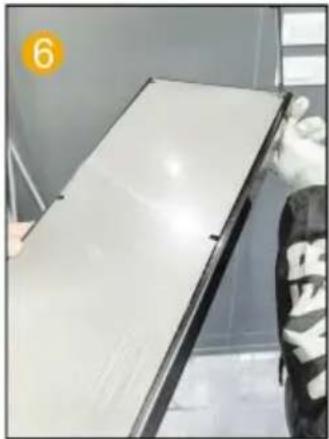

MODELL 8108FH 8009FL

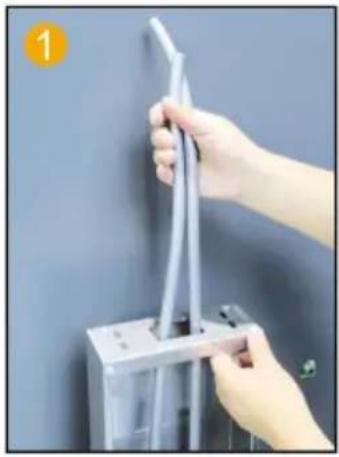

Führen Sie das PVC-Rohr durch die obere Öffnung ein, um es durchzustechen.

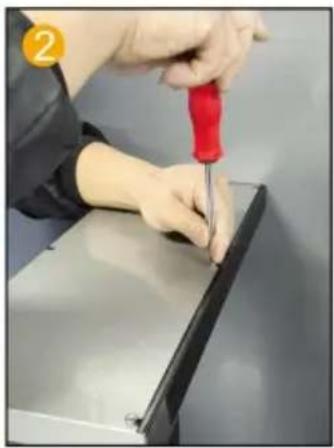

Entfernen Sie die obere Sprühabdeckung.

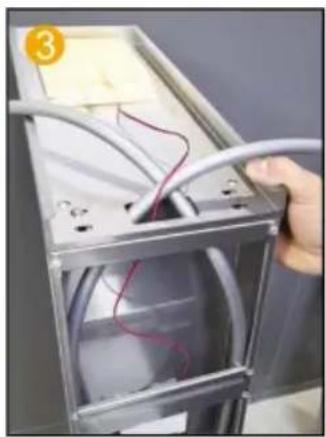

Verlegen Sie das Kabel des LED-Lichts entlang des Locheinsatzes in die Hauptplatine.

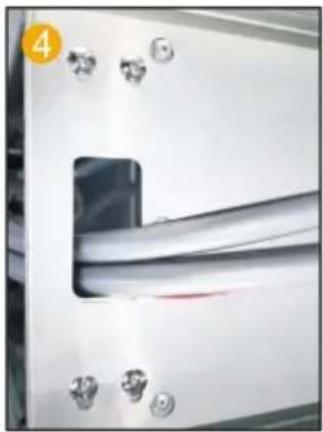

Befestigen Sie die Hauptplatine und das Top-Spray mit 4 Paar M6-Schrauben und Muttern.

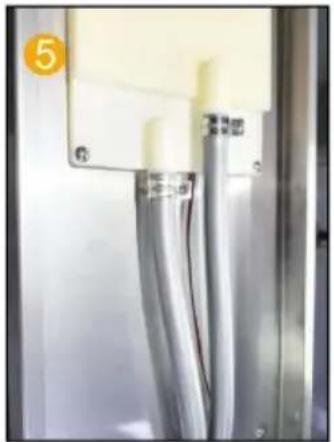

Befestigen Sie das PVC-Rohmit einer Halsschelle gut an der Abdeckplatte. Befestigen Sie die obere Sprühverbindung.

einer Halsschelle gut an die obere Sprühverbindung.

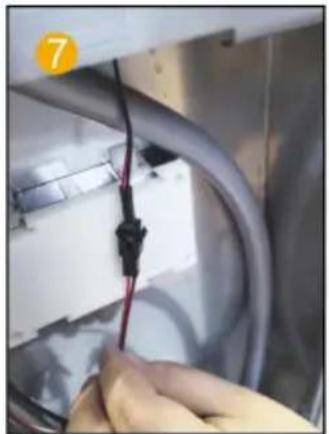

Schließen Sie das LED- Lichtkabel und die Stromversorgungsleitung an.

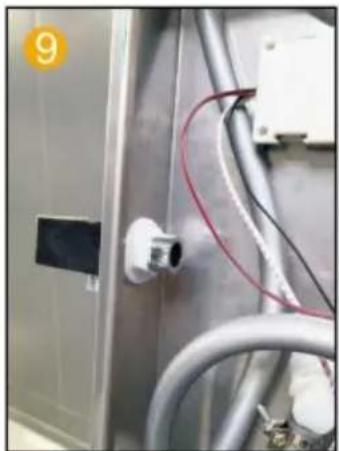

Setzen Sie die Handsprühdüse in die Platte ein und installieren Sie die Dichtung.

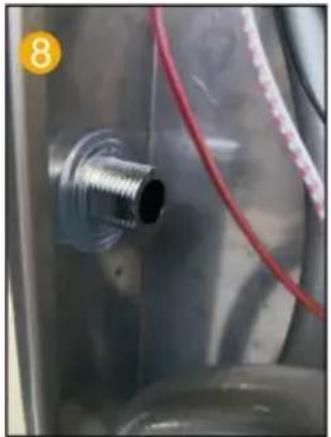

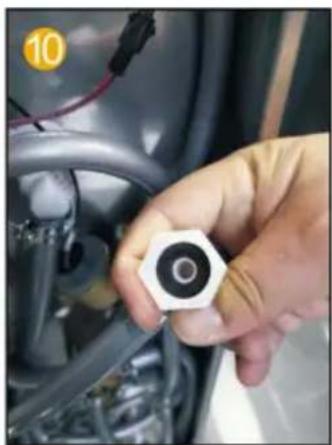

Setzen Sie die Handbrause in die Blende ein und installieren Sie die Dichtung

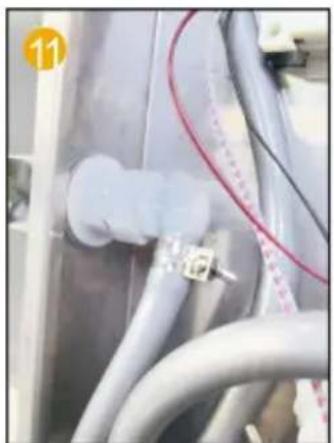

Stecken Sie den 4-Punkt-Gummi in den Handbrausen-Auslassanschluss und den Brausenschlauch in die Innenseite der Verbindungsstelle des Handbrausensitzes. Handbrausensitz. Schließen Sie den Wasserschlauch an den Handbrausen-Auslassanschluss an und stecken Sie den Brausenschlauch in die Innenseite der Verbindungsstelle des Handbrausensitzes.

Hinweis: 8009FL, kein Schritt 2, kein Schritt 6.

MODELL 8004FL

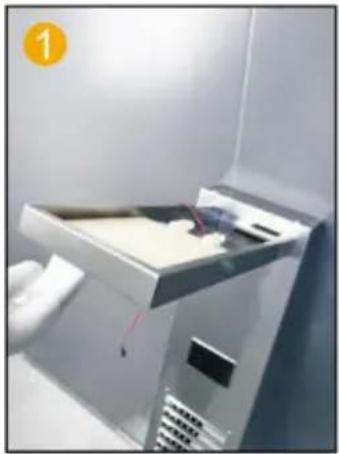

Setzen Sie das obere Spray in das Loch auf der Hauptplatin ein.

Befestigen Sie die Hauptbefestigungsplatte und

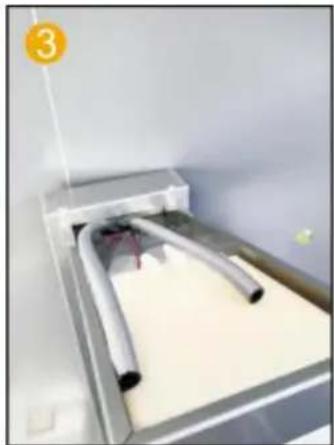

Schließen Sie PVC-Rohre an und fädeln Sie die LED-

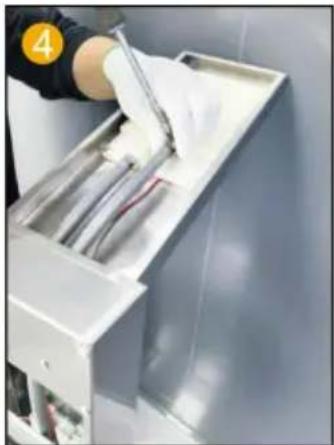

Befestigen Sie das PVC-Rohr mit einer Halsschelle am oberen Sprühanschluss

den oberen Spray mit zwei M4-Sichtkaben. durch das Loch.

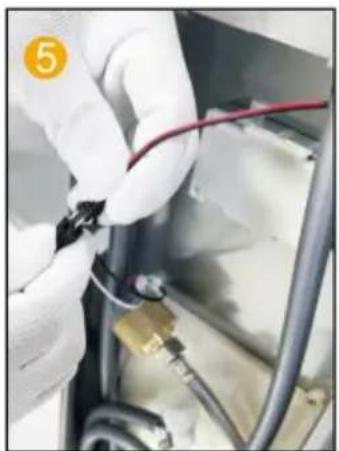

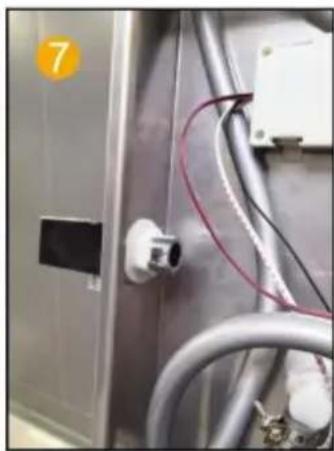

Schließen Sie die LED an

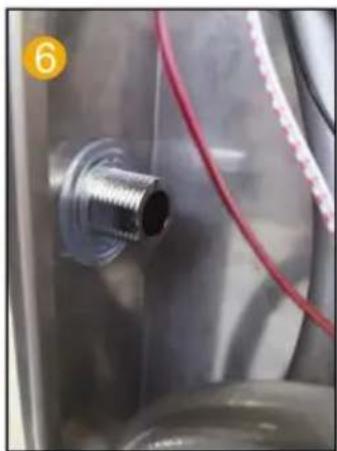

Handbrause und der Powerdüse in die Zuleitung des Panels installieren Sie die Dichtung

Stecken Sie das Kabel der

Sprühnippel mit Sprühnippel mit Sechskantmuttergriff

Sechskantmuttergriff

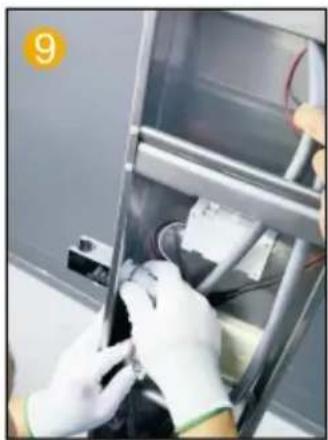

und Sechskantmuttergriff auf der Verkleidung befestigen. Den 4-Punkt-Gummi auf der Verkleidung befestigen und von Hand in die Sitzfuge einsprühen.

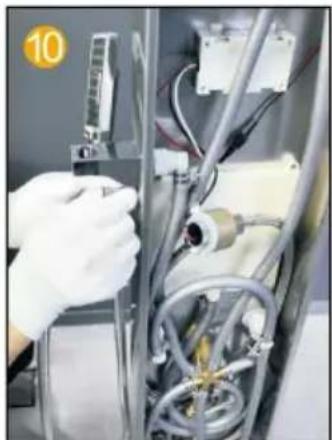

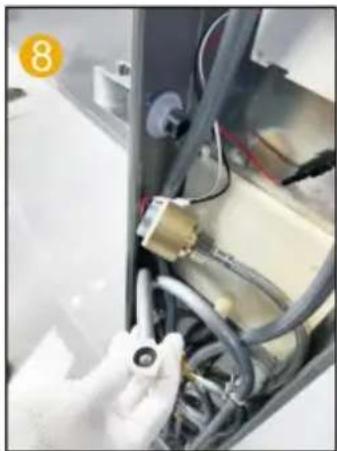

Schließen Sie das Wasser an. Schließen Sie den Handauslassanschluss und den Sprühschlauch an die Handbrausensitzverbindung an. Ein Handbrausenkopf.

Schließen Sie den prühschlauch an die Ein Handbrausenkopf.

1. Messen Sie entsprechend der Installationshöhe des Familien-Budget-Duschsystems den Abstand an der Rückseite der Duschstange, markieren Sie ihn an der Wand und befestigen Sie die Aufhängevorrichtung an der entsprechenden Stelle (jeweils oben und unten).
2. Schließen Sie den Warm- und Kaltwasserschlauch an (achten Sie darauf, das Magazin zu reinigen und den Schmutz in der Wandablagerung zu entfernen, damit es nicht zu Verstopfungen kommt und die Wasserwirkung beeinträchtigt wird).
3. Das Duschsystem wird an die Wand gehängt. Die oberen und unteren beiden Karten werden mit zwei Aufhängestiften festgeklemmt. (Hinweis: Nachdem das Duschsystem an die Wand gehängt wurde, wackelt der Hauptkörper nicht mehr dicht an der Wand. Es ist nicht nötig, einen weiteren Glaskleber oder andere Werkzeuge zur Befestigung zu verwenden.)

Wartungsmethoden für Edelstahlduschsysteme:

1. Regelmäßige Reinigung des Produkts, um sein Aussehen hell und sauber;
2. Reinigen Sie die Oberfläche mit Wasser oder einem milden Reinigungsmittel und wischen Sie sie mit einem weichen Tuch ab.
3. Beachten Sie, dass das saubere Produkt der versteckten Position, rechtzeitige Reinigung kann machen Produkte von Dauer.

Hinweis: Das ausführliche Installationsvideo finden Sie beim entsprechenden Modell. Scannen Sie zum Anzeigen den unten stehenden QR-Cc

8015FL

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
