BEDIENUNGSANLEITUNG 8124FL Vevor

MODEL 7009FL/7016FL/7002FL

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, muss der BenutzerLesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:(1) Dieses Gerät darf keine schädliche Interferenzen, und (2) dieses Gerät muss alle Interferenzen akzeptieren empfangen werden, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung imEuropäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

ANWEISUNGEN

Warnhinweise:

1. Während des Installationsvorgangs ist es am besten, Handschuhe zu tragen, um scharfe Ecken des Panels vor Kratzern in der Handfläche.
2. Bei der Montage der Dusche ist darauf zu achten, dass alle Fugen vollständig festgezogen, um ein Austreten von Wasser zu verhindern.
3. Stellen Sie sicher, dass die roten und blauen Wasserzulaufrohre im Inneren des Panels nicht gefalteten Zustand, um eine Beeinträchtigung des Wasserdrucks zu vermeiden.
4. Wenn die Dusche nicht benutzt wird, schließen Sie bitte das Umschaltventil der Dusche.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

INSTALLATIONSANLEITUNG

Modell	6002FL 8039FL 6012FL 8124FL		7009FL 7016FL 7002FL 7015FY
Montage Typ	Wandhalterung
Verbindung Faden	G1/2"
Funktionen	Vier Modi	Sechs Modi	Fünf Modi	Fünf Modi	Fünf Modi	Drei Modi	Vier Modi	Vier Modi
Wannenauslauf	ÿ	ÿ	ÿ	ÿ	ÿ	✕	ÿ	ÿ
Temperatur Anzeige	✕	ÿ	✕	✕	ÿ	✕	ÿ	✕
LED-Lampe	ÿ	ÿ	ÿ	ÿ	✕	✕	✕	✕
Leistung	Trockenzelle (DC 3 V)	Trockenzelle (DC 3 V)	Trockenzelle (DC 3 V)	Trockenzelle (DC 3 V)	Trockenzelle (DC 3 V)	✕	Trockenzelle (DC 3 V)	✕
Hand Dusche	1-Einstellung	3-Einstellung	1-Einstellung	1-Einstellung	3-Einstellung	5-Einstellung	1-Einstellung	1-Einstellung
Beenden	Fingerabdruckfreies Duschsystem aus gebürstetem Nickel							Schwarz-Malerei
Material	304 EdelstahlStahl, Messing,PVC, ABS		201 EdelstahlStahl, Messing,PVC, ABS		304 Edelstahl, Messing, PVC, ABS

TEILELISTE

MODELL		8039FL	6002FL 6012FL 8124FL	7009FL 7016FL 7002FL 7015FY
Handgerät Dusche		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
1.5 Meter Hand Spray Schlauch		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
Hand Sprühsitz		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück	0 Stück
1/2 Rechts Winkel Adapter		2 Stück 2	Stück 2 Stück	2 Stück		2 Stück	2 Stück
4-Punkt Gummi		2 Stück 2	Stück 2 Stück	2 Stück		2 Stück	2 Stück
Selbst Tippen Schrauben		4 Stück 4	Stück 4 Stück	4 Stück		4 Stück	4 Stück
Verschluss		2 Stück 2	Stück 2 Stück	2 Stück		2 Stück	2 Stück
Tülle		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück	2 Stück
Hexagon Nuss		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück	1 Stück

MODELL		8039FL	6002FL6012FL8124FL	7009FL 7016FL 7002FL 7015FY
M6 Mutter		4 Stück	4 Stück 0 Stück 0	Stück 0 Stück 0 Stück 0 Stück
M6*10Schrauben		4 Stück	4 Stück 0 Stück 0	Stück 0 Stück 0 Stück 0 Stück
Schlauchschelle		2 Stück	2 Stück 0 Stück 0	Stück 0 Stück 0 Stück 0 Stück
MessingDuscharm		0 Stück	0 Stück 1 Stück	1 Stück 1 Stück 0 Stück
BedlenfeldBaumwolltasche		1 Stück	1 Stück 1 Stück 1	Stück 1 Stück 1 Stück
Top-SprayBaumwolltasche		1 Stück	1 Stück 0 Stück 0	Stück 0 Stück 0 Stück
BatterieAA 1,5 V		2 Stück	2 Stück 2 Stück 0	Stück 2 Stück 0 Stück
EdelstahlStahlWasserauslassArm		0 Stück	0 Stück 0 Stück 0	Stück 0 Stück	1 Stück
Messing SechskantNuss		0 Stück	0 Stück 0 Stück 0	Stück 0 Stück 1 Stück
WasserauslassAdapter		0 Stück	0 Stück 0 Stück 0	Stück 0 Stück	1 Stück
WandmontageSpritzkabine		0 Stück	0 Stück 0 Stück 0	Stück 0 Stück	1 Stück

MONTAGEANLEITUNG

MODELL 6012FL/6002FL/8039FL/8124FL

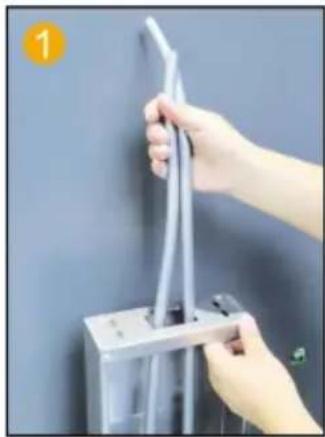

Führen Sie das PVC-Rohr durch die obere Öffnung ein, um es durchzustechen.

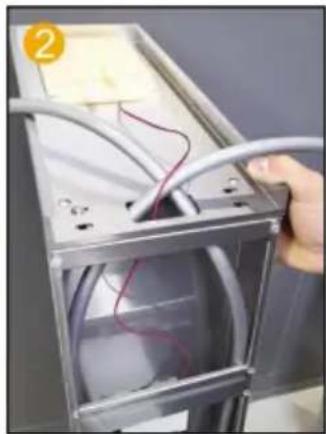

Verlegen Sie das LED- Lichtkabel entlang des Locheinsatzes in die Hauptplatine.

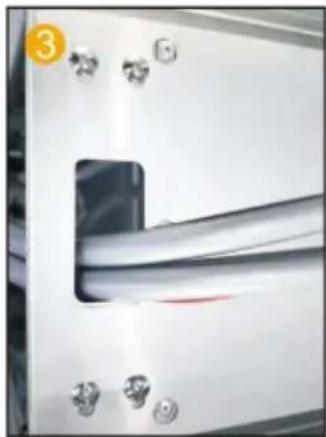

Befestigen Sie die Hauptplatine und das Top-Spray mit 4 Paar M6-Schrauben und Muttern.

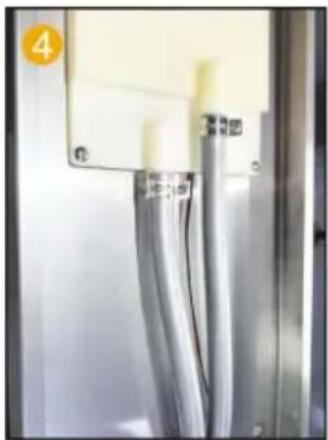

Befestigen Sie das PVC-Rohr mit einer Halsschelle am oberen Sprühanschluss.

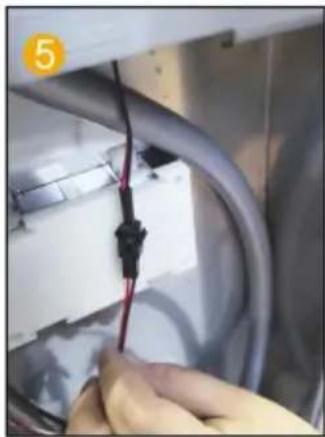

Schließen Sie das LED- Lichtkabel und die Stromversorgungsleitung an.

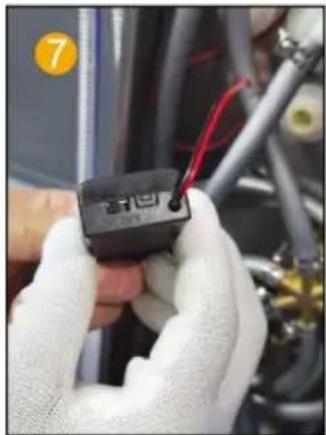

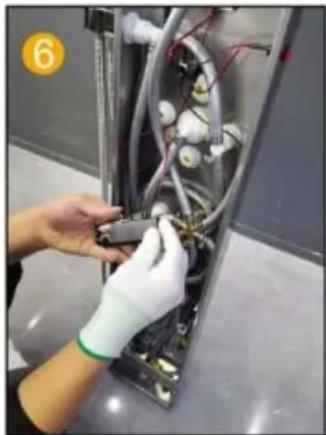

Legen Sie 2 AA-Batterien in das Batteriefach ein.

Schalten Sie das Batteriefach auf ON.

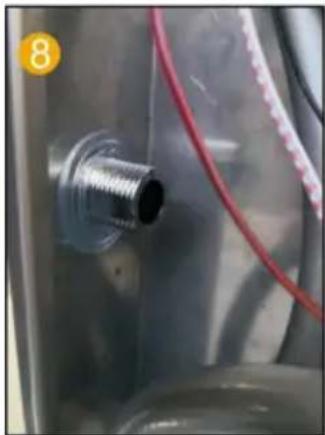

Setzen Sie die Handsprühdüse in die Platte ein und installieren Sie die Dichtung.

Setzen Sie die Handsprühdüse Stecken Sie den 4-Punkt-Gummi in den Handbrausen- in die Platte ein und installieren Auslassanschluss und in die Verbindung des Handbrausen- Sie die Dichtung. Sitzes. Schließen Sie das Wasser an.

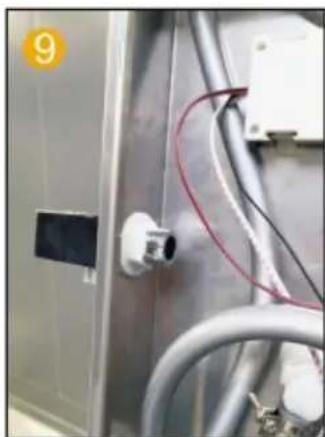

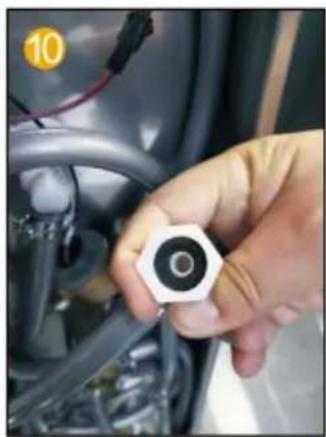

Stecken Sie den 4-Punkt-Gummi in den Handbrausen-Auslassanschluss und in die Verbindung des Handbrausen-Sitzes. Schließen Sie das Wasser an.

i in den Handbrausen- rbindung des Handbrausen- er an.

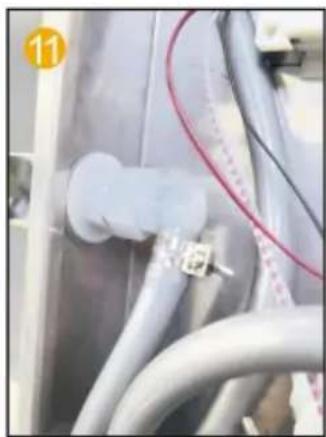

Schließen Sie den Handbrausenschlauch an den Handbrausenkopf an.

MODELL 7009FL/7016FL/7002FL

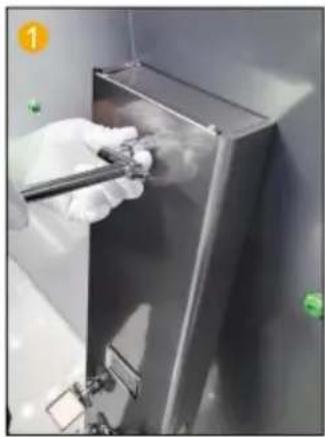

Befestigen Sie den Wasserauslassarm zur Hauptplatine.

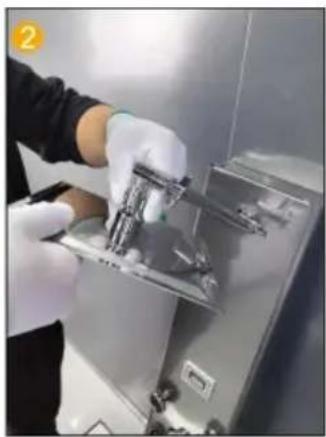

Verbinden Sie die obere Brause und den Wasserausla

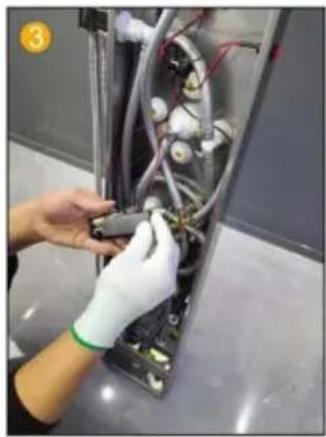

Legen Sie 2 AA-Batterien in Batterie

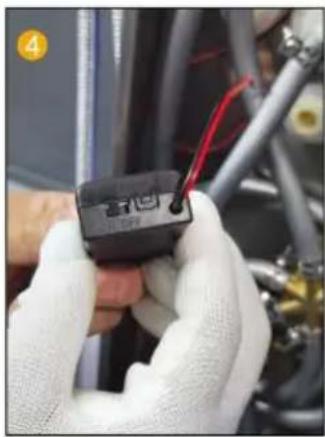

Wechseln Sie den Batteriekasten auf EIN.

gemeinsam.

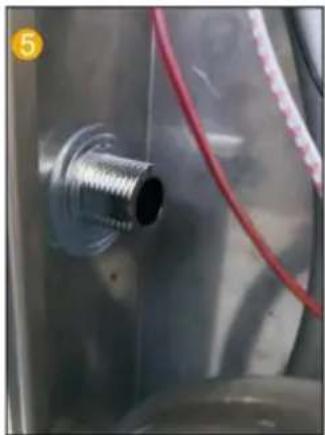

Setzen Sie die Handsprühdüse in die Platte ein und installieren Sie

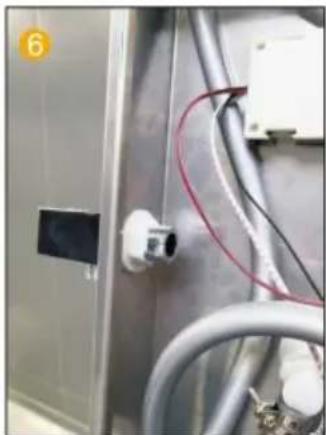

Setzen Sie die Handsprühdüse in die

Fach.

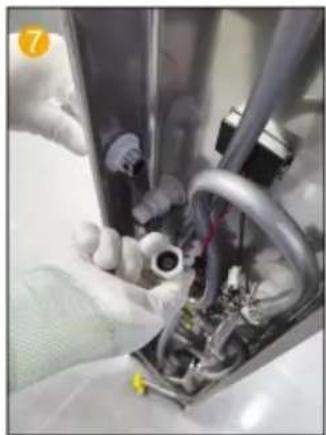

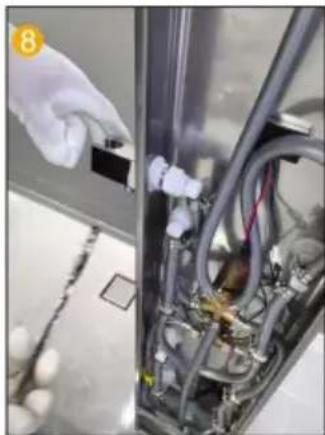

Setzen Sie den 4-Wege-Gummi in den Anschluss des

Schließen Sie den Wasserauslassanschluss an die Hand Sprühsitzanschluss.

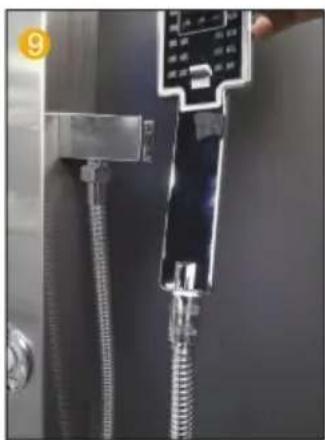

Verbinden Sie das Handgerät Brauseschlauch und der Handbrause.
Ratfeichungnd installieren Sie BienObchusegnsitz.

Hinweis: 7016FL ohne Schritte 3 und 4.

MODELL 7015FY

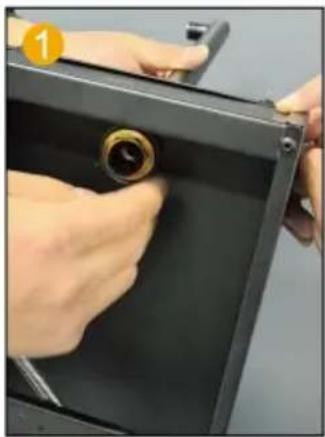

Befestigen Sie den Wasserauslassarm an die Hauptplatine mit Muttern und Unterlegscheiben.

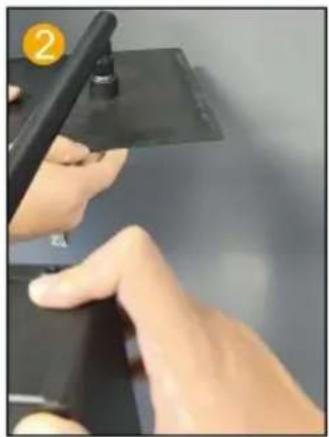

Verbinden Sie die obere Brause und den Wasserauslassarm
gemeinsam.

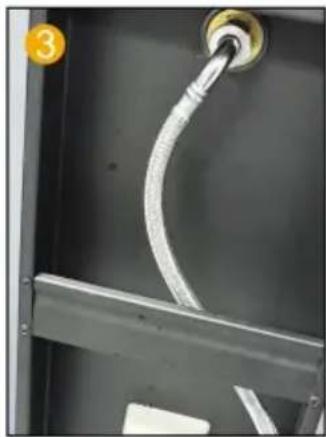

Verbinden Sie den Stahldraht Rohr und Brausearm und ziehen Sie es fest.

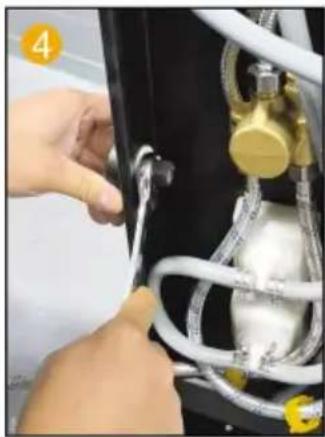

Befestigen Sie den Duschabflussanschluss mit einer Mutter an der Platte.

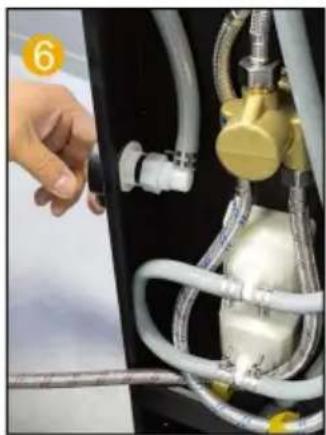

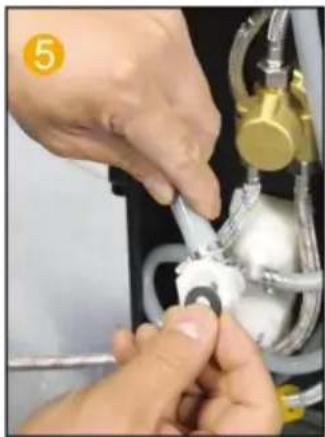

Setzen Sie den 4-Wege-Gummi Verbinden Sie den in den Duschkopf Duschkopfhalterung Wasserauslassanschluss und die Anschluss. Wasserauslassanschluss

Verbinden Sie den Wasserauslassanschluss und die Wasserauslassanschluss des Duschkopfs.

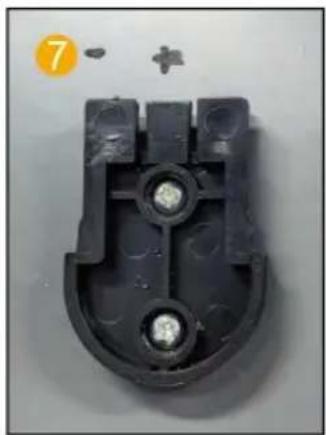

Den Duschkopf reparieren Halterung an der Wand an der entsprechende Position mit Schrauben und Muttern.

Installation der
fertiggestellt.

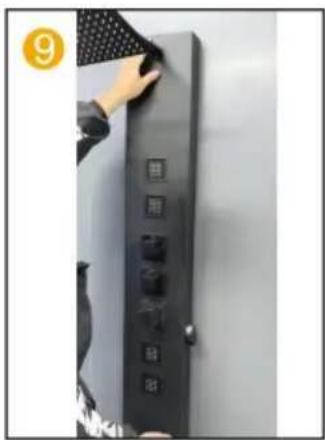

Befestigen Sie das Panel mit der Halterung in der entsprechenden Höhe an der Wand.

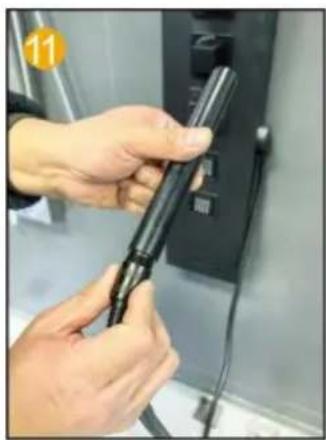

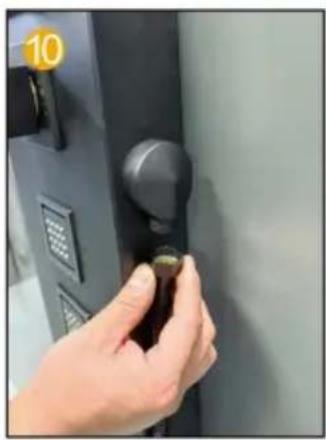

Verbinden Sie das Handheld Duschkopf zum Schlauch.

Verbinden Sie sich mit dem Handbrause.

Installation abgeschlossen.

1. Messen Sie entsprechend der Installationshöhe des Familien-Budget-Duschsystems den Abstand an der Rückseite der Duschstange, markieren Sie ihn an der Wand und befestigen Sie die Aufhängevorrichtung an der entsprechenden Stelle (jeweils oben und unten).
2. Schließen Sie den Warm- und Kaltwasserschlauch an (achten Sie darauf, das Magazin zu reinigen und den Schmutz in der Wandablagerung zu entfernen, damit es nicht zu Verstopfungen kommt und die Wasserwirkung beeinträchtigt wird).
3. Das Duschsystem wird an die Wand gehängt. Die oberen und unteren beiden Karten werden mit zwei Aufhängestiften festgeklemmt. (Hinweis: Nachdem das Duschsystem an die Wand gehängt wurde, wackelt der Hauptkörper nicht mehr dicht an der Wand. Es ist nicht nötig, einen weiteren Glaskleber oder andere Werkzeuge zur Befestigung zu verwenden.)

Wartungsmethoden für Edelstahlduschsysteme:

1. Regelmäßige Reinigung des Produkts, um sein Aussehen hell und sauber;
2. Reinigen Sie die Oberfläche mit Wasser oder einem milden Reinigungsmittel und wischen Sie sie mit einem weichen Tuch ab.
3. Beachten Sie, dass das saubere Produkt der versteckten Position, rechtzeitige Reinigung kann machen Produkte von Dauer.

Hinweis: Das ausführliche Installationsvideo finden Sie im entsprechendes Modell und scannen Sie den QR-Code unten, um es anzuzeigen.

6002FL / 6012FL

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
