MANUALE UTENTE 8124FL Vevor

Supporto tecnico e certificato di garanzia

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuti, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

ISTRUZIONI

Suggerimenti di avvertimento:

1. Durante il processo di installazione, è meglio indossare guanti per evitare tagli affiliati angoli del pannello per evitare di graffiare il palmo della mano.
2. Quando si installa la doccia, assicurarsi che tutti i giunti siano completamente serrato per evitare perdite d'acqua.
3. Assicurarsi che i tubi di ingresso dell'acqua rosso e blu all'interno del pannello siano in una posizione non stato piegato per non influire sulla pressione dell'acqua.
4. Quando la doccia non è in uso, chiudere la valvola di commutazione della doccia.

SALVA QUESTE ISTRUZIONI

ISTRUZIONI PER L'INSTALLAZIONE

Modello	Italiano:
Montaggio Tipo	Montaggio a parete
Connessione Filo	G1/2"
Funzioni	Quattro Modalità	Sei Quattro Modalità	Cinque Modalità	Cinque Modalità	Cinque Modalità	Tre Modalità	Quattro Modalità	Modalità
Beccuccio per vasca	ÿ	ÿ	ÿ	ÿ	ÿ	✕	ÿ	ÿ
Temperatura Display	✕	ÿ	✕	✕	ÿ	✕	ÿ	✕
Lampada a LED	ÿ	ÿ	ÿ	ÿ	✕	✕	✕	✕
Energia	Pila a secco (CC3V)	Pila a secco (CC3V)	Pila a secco (CC3V)	Pila a secco (CC3V)	Pila a secco (CC3V)	✕	Pila a secco (CC3V)	✕
Mano Doccia	1-Impostazione	3-Impostazione	1-Impostazione	1-Impostazione	3-Impostazione	5-Impostazione	1-Impostazione	1-Impostazione
Fine	Sistema doccia in nichel spazzolato anti-impronta							Nero-Pittura
Materiale	304 Inox Acciaio, Ottone, PVC, ABS		201 Inox Acciaio, Ottone, PVC, ABS		Acciaio inossidabile 304, ottone, PVC, AB

ELENCO DELLE PARTI

MODELLO		8039FL	6002FL 6012FL 8124FL	Numero di modello: 7009FL
Portatile Doccia		1 pz	1 pz	1 pz	1 pz	1 pz	1 pz
1,5 metri Mano Spray Tubo flessibile		1 pz	1 pz	1 pz	1 pz	1 pz	1 pz
Mano Sedile a spruzzo		1 pz	1 pz	1 pz	1 pz	1 pz	0 pezzi
1/2 Destra Angolo Adattatore		2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi
4 punti Gomma		2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi
Se stesso toccando Vite		4 pezzi	4 pezzi	4 pezzi	4 pezzi	4 pezzi
Fissaggio		2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi
Occhiello			1 pz	1 pz	1 pz	1 pz	2 pezzi
Esagono Noce		1 pz	1 pz	1 pz	1 pz	1 pz	1 pz

MODELLO		8039FL	6002FL6012FL8124FL	Numero di	modello: 7009FL
Dado M6		4 pezzi	4 pezzi	0 pezzi	0 pezzi	pezzi
M6*10Vite		4 pezzi	4 pezzi	0 pezzi	0 pezzi	pezzi
Fascetta stringitubo		2 pezzi	2 pezzi	0 pezzi	0 pezzi	pezzi
OttoneBraccio doccia		0 pezzi	0 pezzi	pezzo	1 pz	pz 0 pz
PannelloBorsa di cotone		1 pz	1 pz	1 pz	1 pz
Spruzzo superioreBorsa di cotone		1 pz	1 pz	0 pz	0 pz
BatteriaBatteria AA1.5V		2 pezzi	2 pezzi	2 pezzi	0 pezzi	pezzi
InossidabileAcciaioUscita acquaBraccio		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi
Esagonale in ottoneNoce		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi
Uscita acquaAdattatore		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi
Montato a pareteCabina di verniciatura		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi

ISTRUZIONI DI MONTAGGIO

MODELLO 6012FL/6002FL/8039FL/8124FL

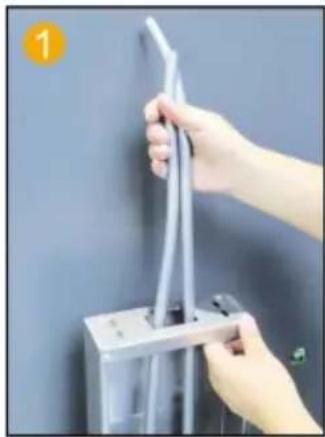

Inserire il tubo in PVC dall'apertura superiore per perforarlo.

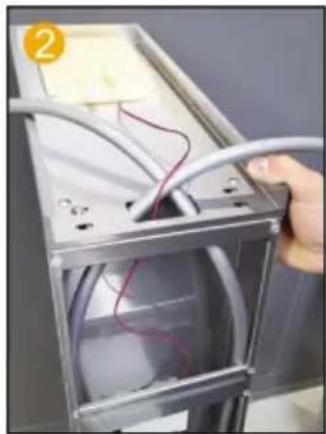

Far passare il filo della luce LED lungo il foro inserito nella scheda madre.

Fissare la scheda madre e lo spray superiore con 4 paia di viti M6 e dadi.

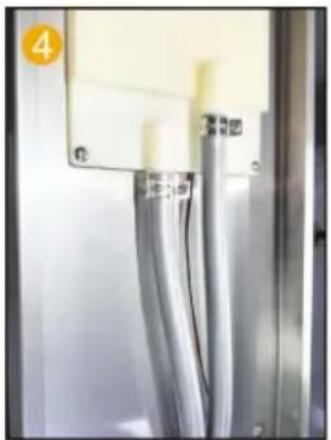

Fissare il tubo in PVC con una fascetta stringitubo sul giunto di spruzzatura superiore.

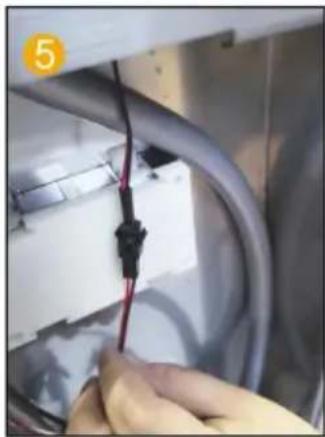

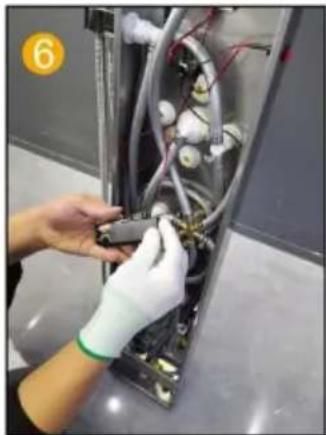

Collegare il cavo della luce LED e la linea di alimentazione.

Inserire 2 batterie AA nel vano batterie.

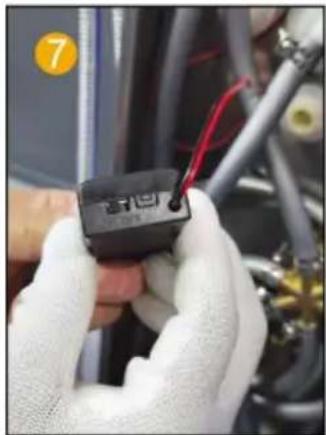

Accendere il vano batteria.

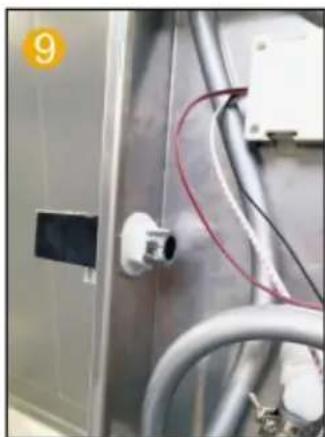

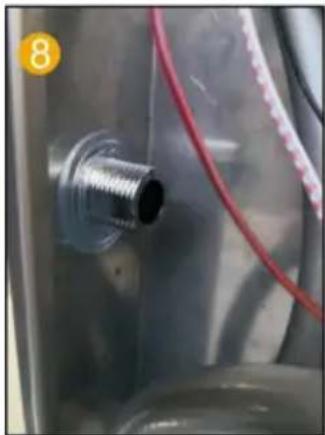

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

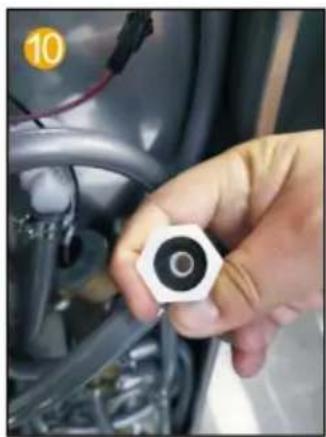

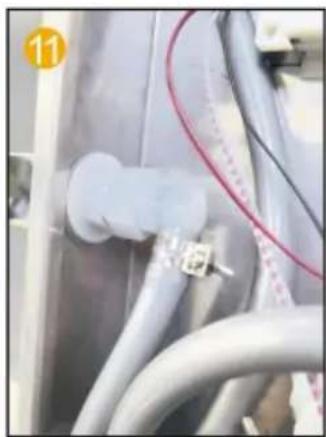

Inserire la gomma a 4 punti Collegare l'acqua al connettore di uscita dello spruzzatore manuale e

i Collegare l'acqua al pruzzatore manuale e dlile dello spruzzatore manuale?

Collegare il tubo flessibile della doccetta alla doccetta portatile.

MODELLO 7009FL/7016FL/7002FL

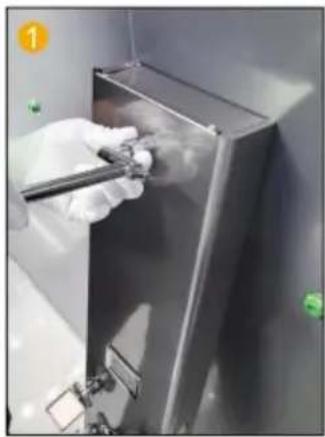

Fissare il braccio di scarico dell'acqua alla scheda principale.

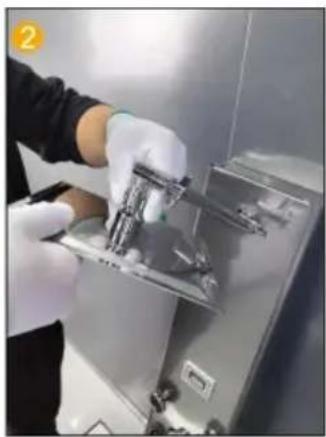

Collegare lo spruzzo superiore e il braccio di uscita dell'acqua giunto.

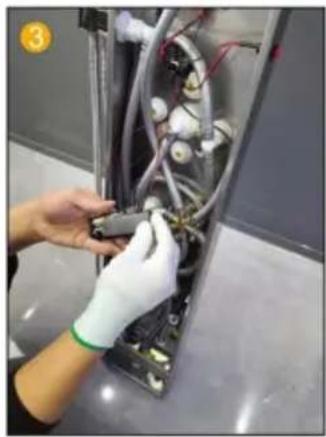

Caricare 2 batterie AA in la batteria scomparto.

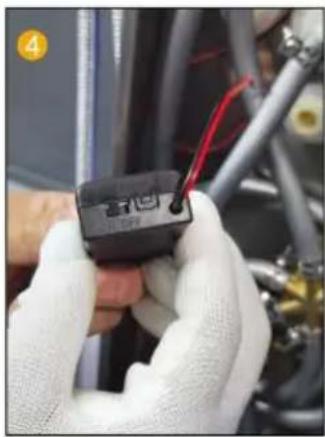

Cambiare la scatola della batteria su ON.

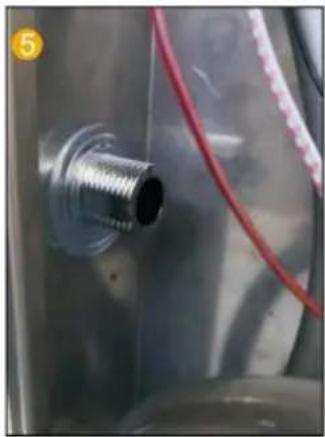

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

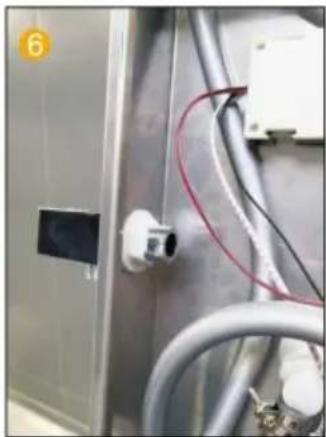

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

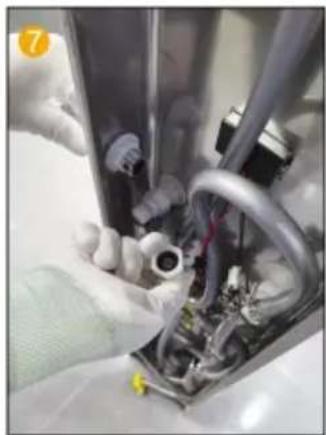

Metti la gomma a 4 vie nel connettore del spruzzatore manuale per sedile.

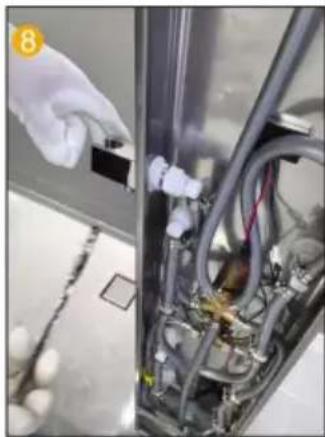

Collegare il connettore di uscita dell'acqua alla mano connettore del sedile di spruzzatura.

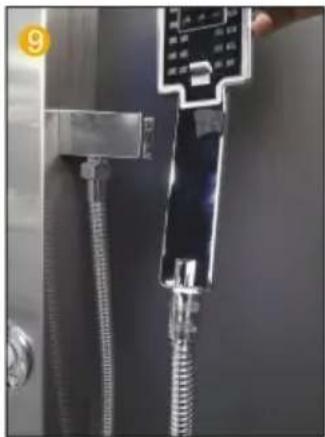

Collegare il palmare tubo flessibile della doccia e il soffione doccia portatile.

Nota: 7016FL senza passaggi 3 e 4.

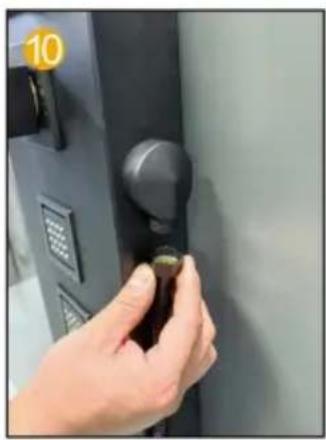

MODELLO 7015FY

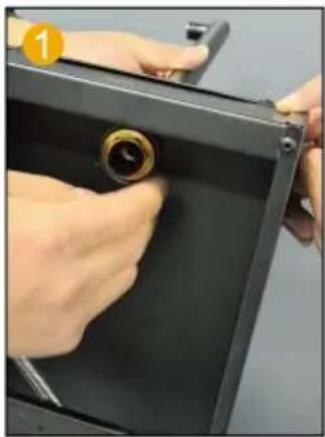

Fissare il braccio di scarico dell'acqua alla scheda principale con dadi e rondelle.

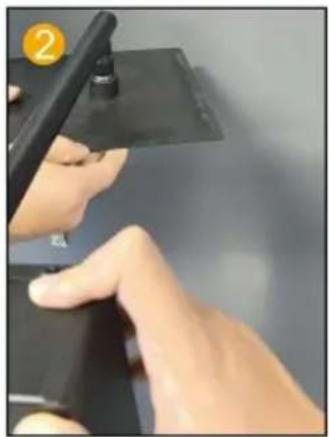

Collegare lo spruzzo superiore e il braccio di uscita dell'acqua giunto.

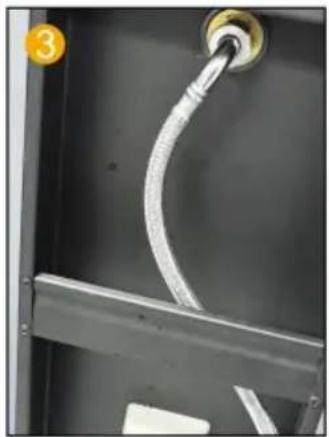

Collegare il filo di acciaio tubo e il braccio della doccia e stringerlo.

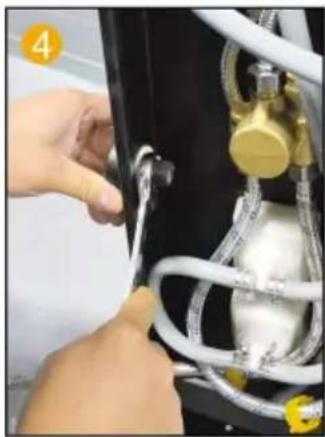

Fissare il connettore di uscita della doccia al pannello con un dado.

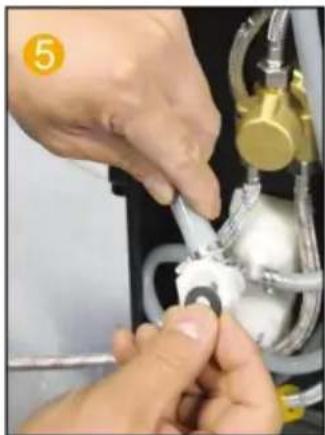

Metti la gomma a 4 vie nella doccia connettore.

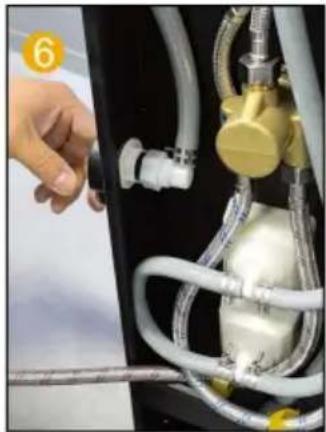

Collegare il connettore di uscita Riparare il soffione della doccia dell'acqua e il staffa al muro al connettore per uscita posizione appropriata con acqua soffione doccia. viti e dadi.

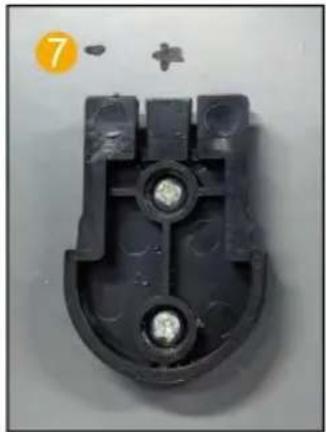

Riparare il soffione della doccia staffa al muro al posizione appropriata con viti e dadi.

Installazione del supporto per soffione doccia completato.

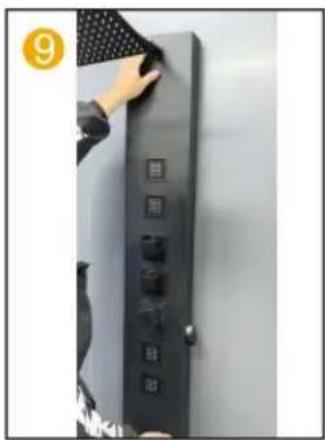

Fissare il pannello alla parete all'altezza appropriata con la staffa.

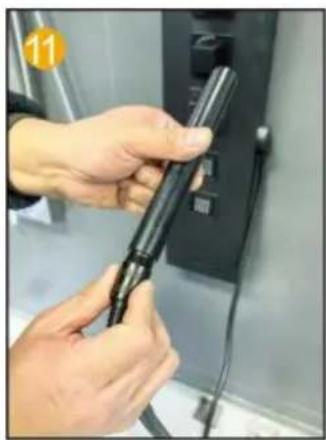

Collegare il palmare Connettiti soffione doccia al tubo tissibile.

soffione doccia portatile.

Installazione completata.

FASI DI INSTALLAZIONE (GENERALI)

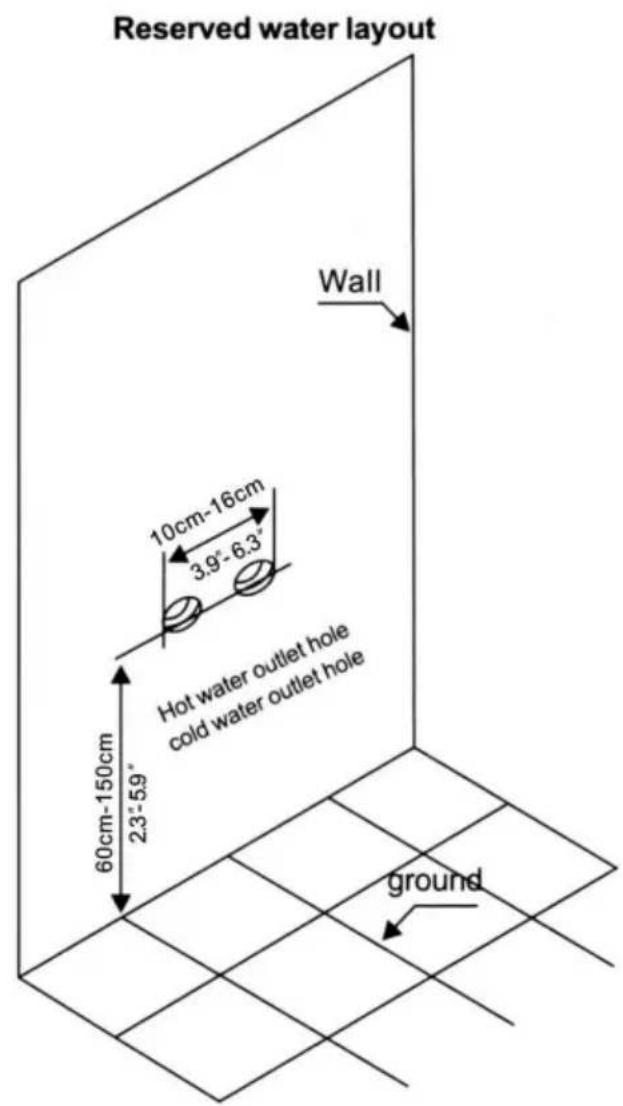

Note di installazione

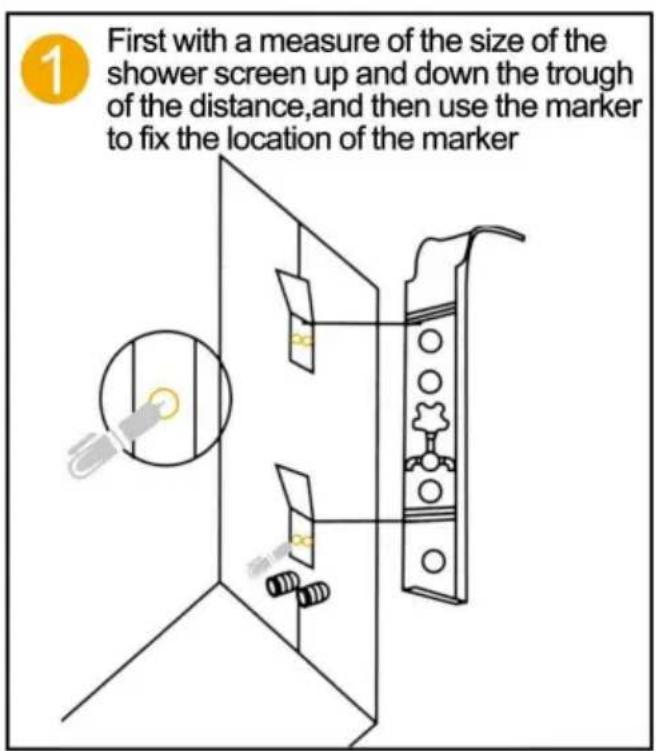

1. In base all'altezza di installazione del sistema doccia del budget per l'altezza della famiglia, misurare la distanza del sistema doccia sul retro della barra, segnare sul muro, nella posizione corrispondente del ferro appeso fissato all'etichetta (su e giù per ciascuno).
2. Collegare il tubo dell'acqua calda e fredda (assicurarsi di pulire il caricatore e lo sporco nella parete in modo che il calcare non si ostruisca e non comprometta l'effetto dell'acqua).
3. Sistema doccia appeso alla parete, le due schede superiore e inferiore sono state fissate in due paste sospese (Nota: dopo la doccia il sistema a parete, il corpo principale vicino alla parete non trema, non è necessario utilizzare un'altra colla per vetri e altri strumenti fissi).

Metodi di manutenzione del sistema doccia in acciaio inossida

1. Pulizia regolare del prodotto per mantenerne l'aspetto brillante e pulito;
2. Pulire la superficie con acqua o un detergente delicato e asciugarla con un panno morbido.
3. Si noti che il prodotto pulito della posizione nascosta, la pulizia tempestiva può rendere prodotti durevoli.

SCHEMA DI INSTALLAZIONE DELLA SERIE PANNELLO DOCCIA

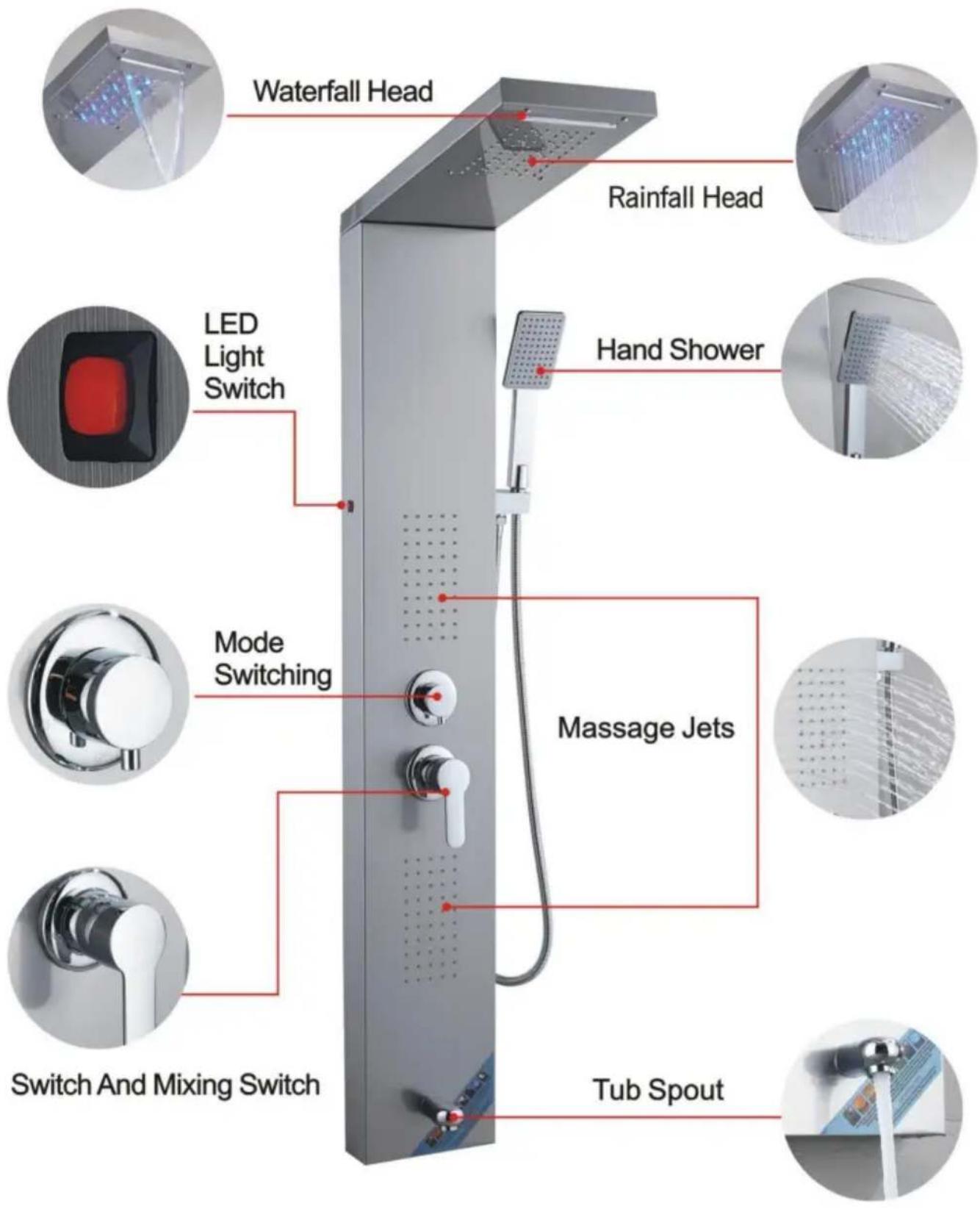

INTRODUZIONE ALLA FUNZIONE

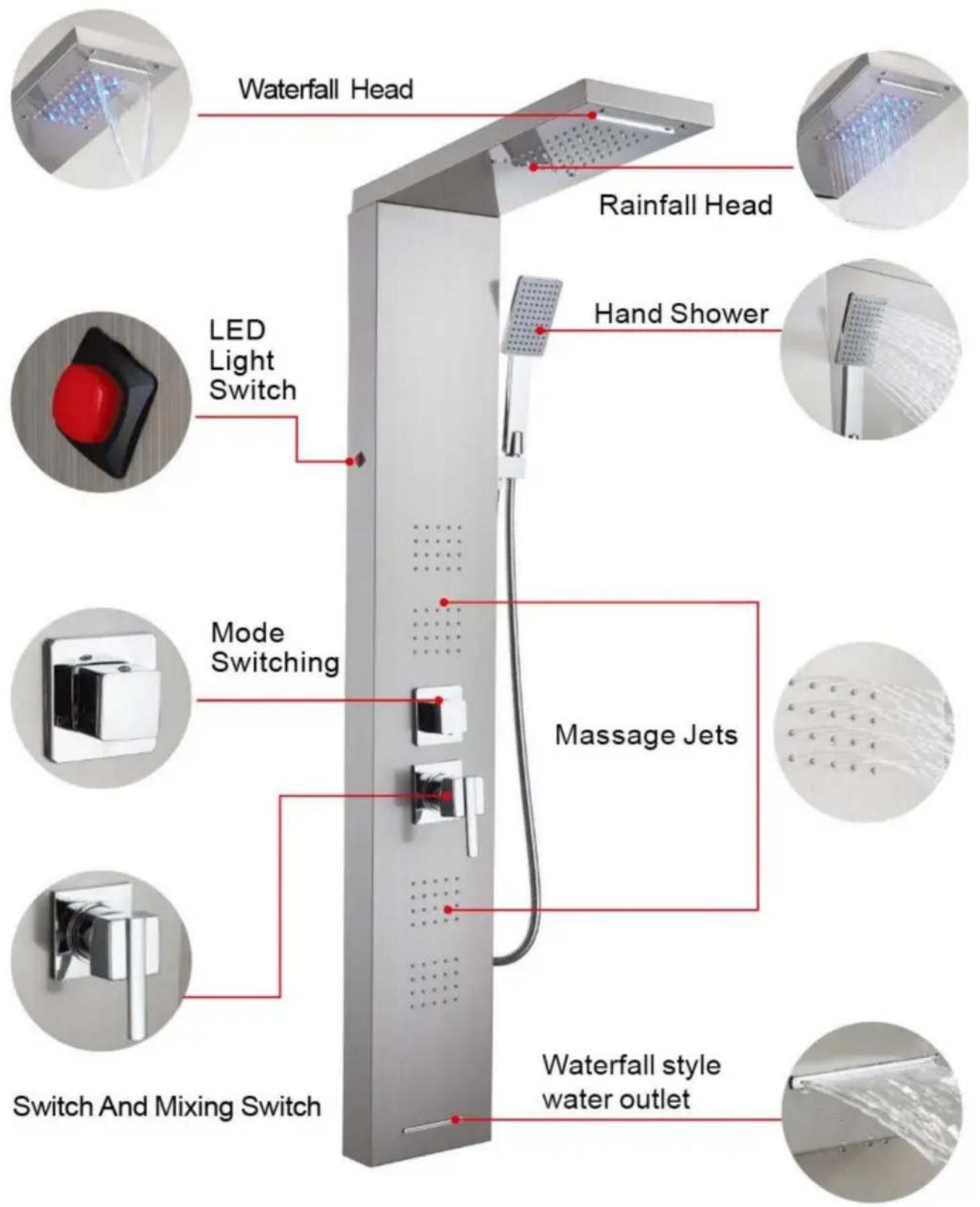

Modello 6002FL / 6012FL

INTRODUZIONE ALLA FUNZIONE

8039FL

INTRODUZIONE ALLA FUNZIONE

7009FL

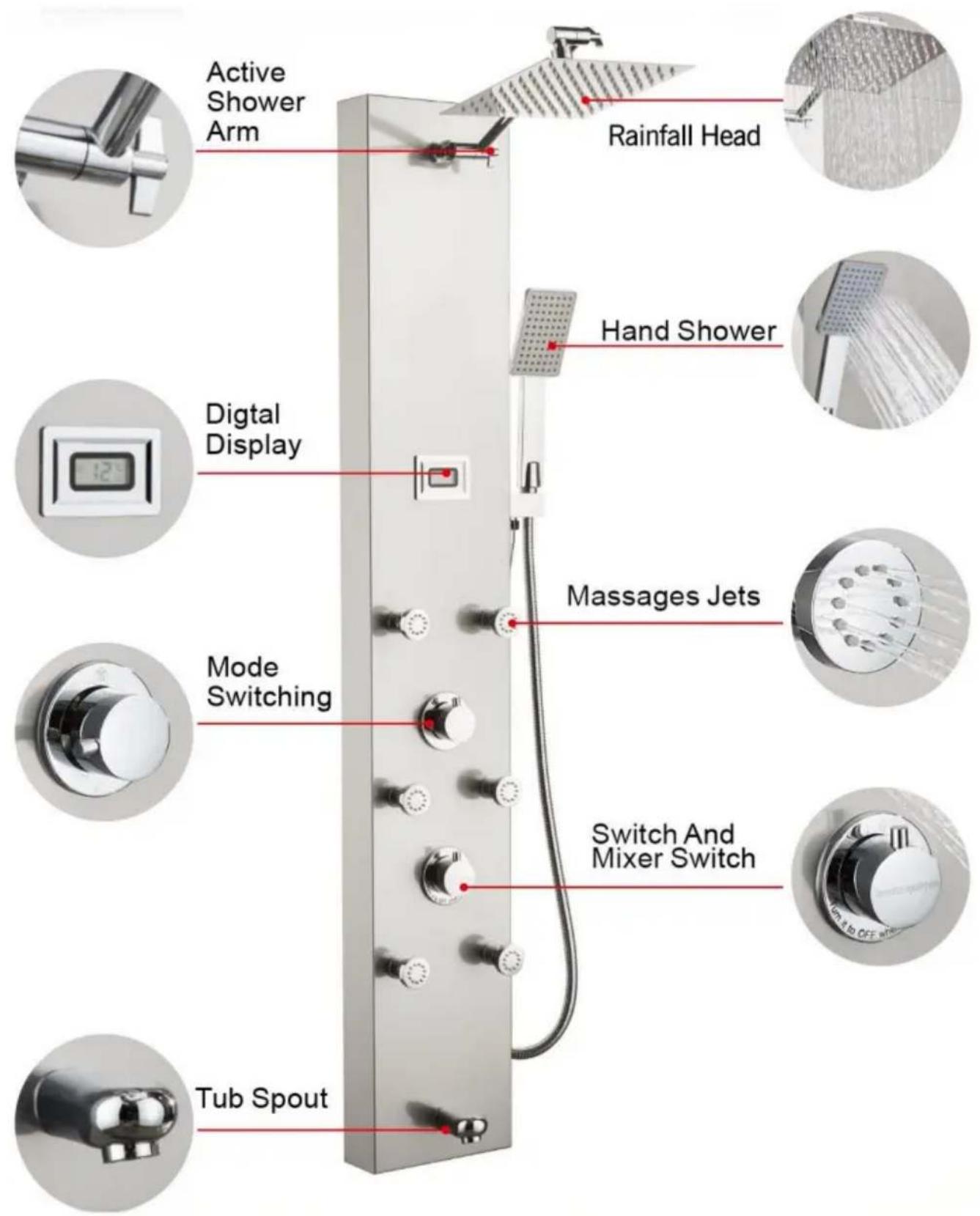

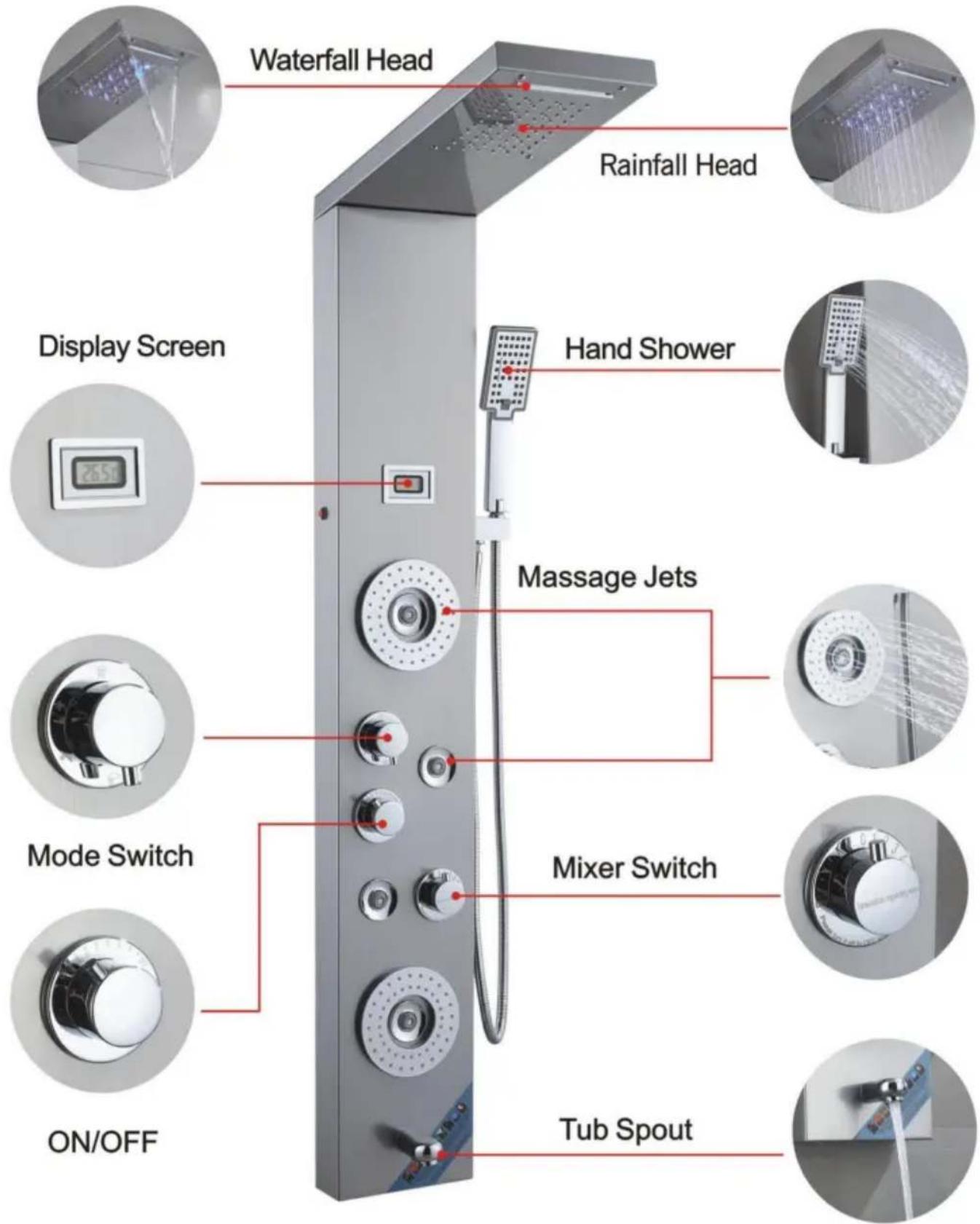

INTRODUZIONE ALLA FUNZIONE

8124FL

INTRODUZIONE ALLA FUNZIONE

7016FL

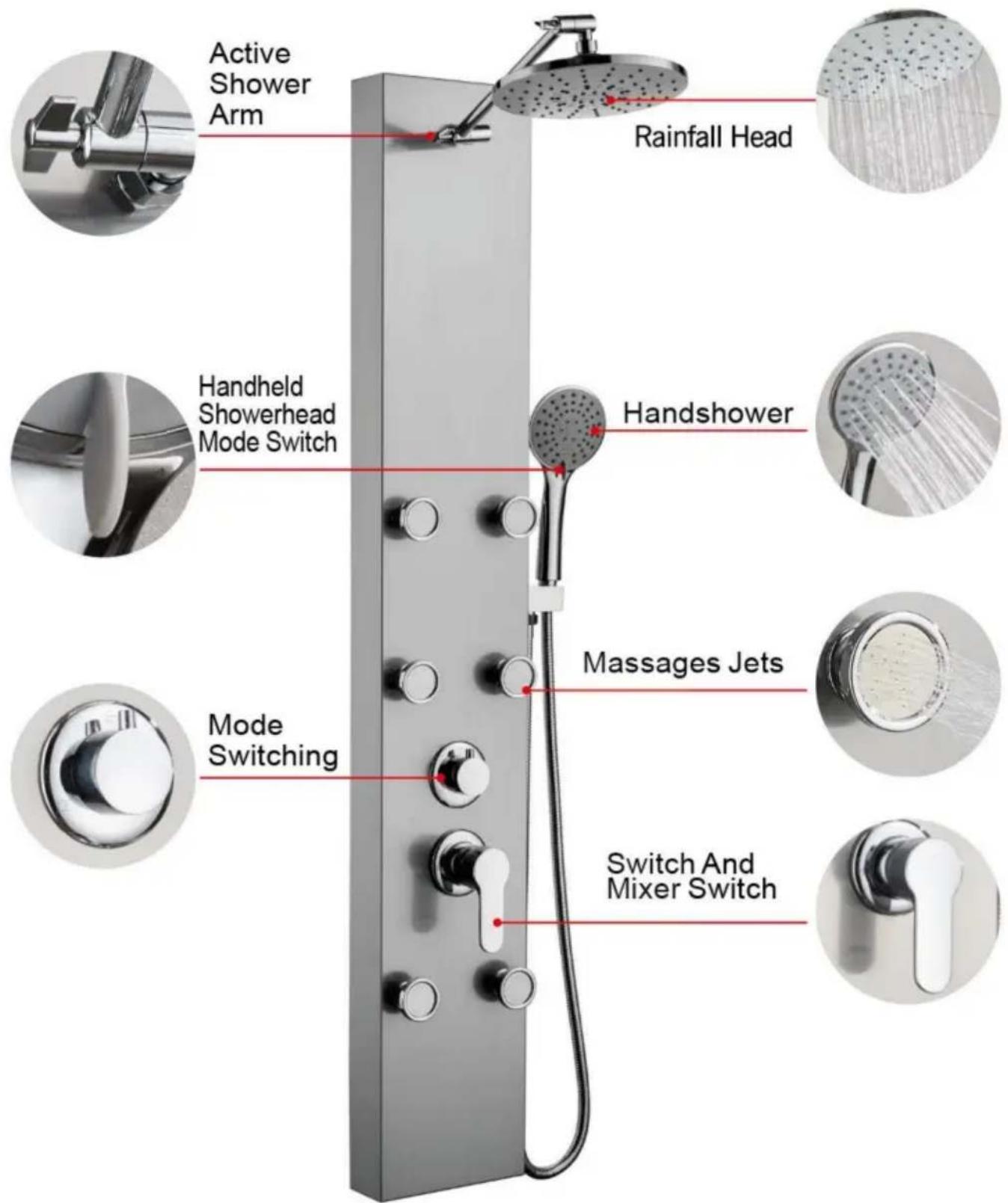

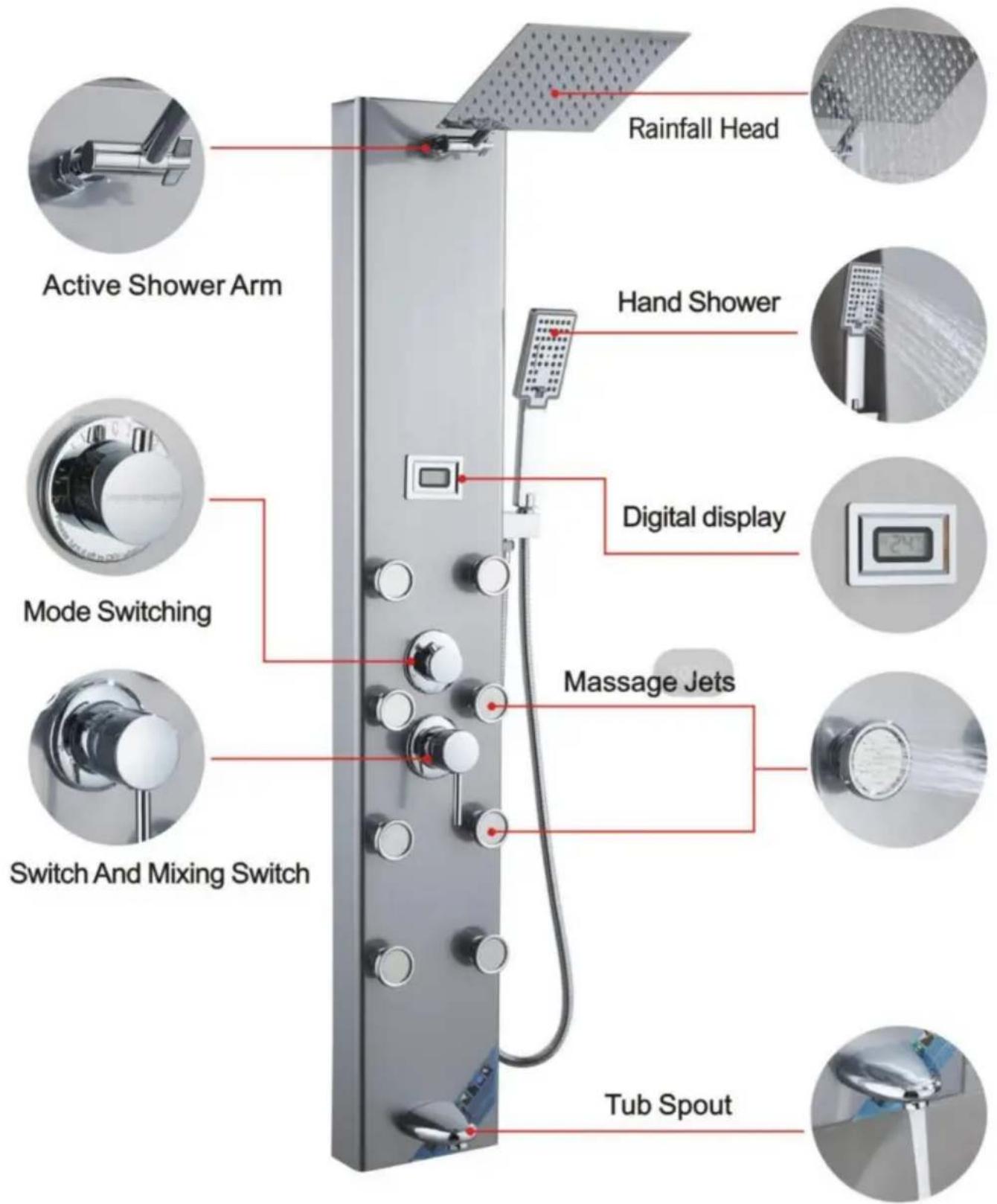

Active Shower Arm Rainfall Head Handheld Showerhead Mode Switch Handshower Mode Switching Massages Jets Switch And Mixer Switch

INTRODUZIONE ALLA FUNZIONE

7002FL

INTRODUZIONE ALLA FUNZIONE

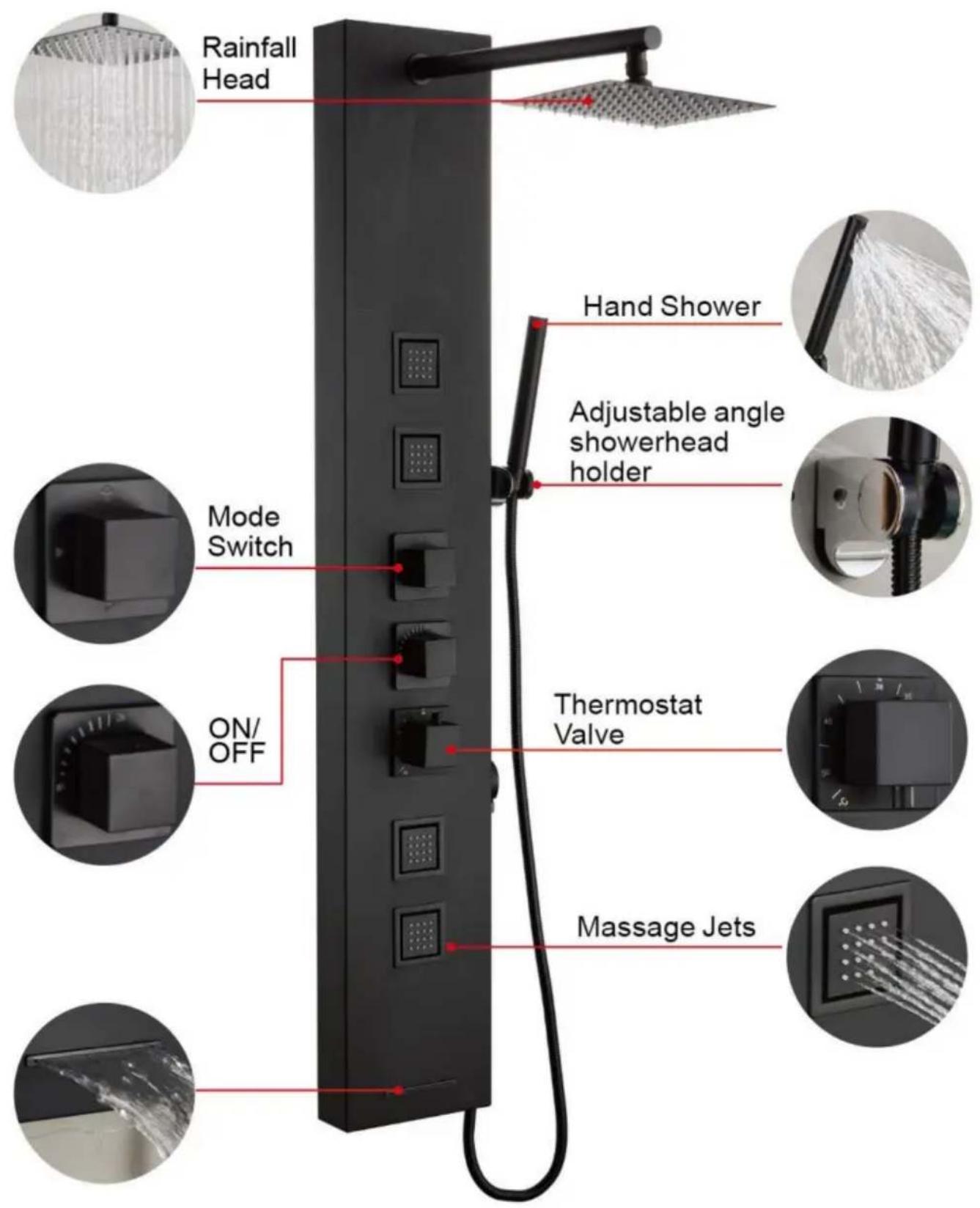

7015FY

Rainfall Head Hand Shower Adjustable angle showerhead holder Mode Switch ON/OFF Thermostat Valve Massage Jets

Nota: per il video di installazione dettagliato, fare riferimento al modello corrispondente e scansiona il codice QR qui sotto per visualizzarlo.

Modello 6002FL / 6012FL

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
