MANUALE UTENTE 8108FH Vevor

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuti, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

ISTRUZIONI

Suggerimenti di avvertimento:

1. Durante il processo di installazione, è meglio indossare guanti per evitare tagli affiliati angoli del pannello per evitare di graffiare il palmo della mano.
2. Quando si installa la doccia, assicurarsi che tutti i giunti siano completamente serrato per evitare perdite d'acqua.
3. Assicurarsi che i tubi di ingresso dell'acqua rosso e blu all'interno del pannello siano in una posizione non stato piegato per non influire sulla pressione dell'acqua.
4. Quando la doccia non è in uso, chiudere la valvola di commutazione della doccia.

SALVA QUESTE ISTRUZIONI

ISTRUZIONI PER L'INSTALLAZIONE

Modello	8015FL	5017FL	5005FL	10	49FL	800	4FL	8009	FL	8108FH
Montaggio Tipo	Parete Montare	Parete Montare	Parete Montare	Parete Montare	Parete Montare	Parete Montare	Parete Montare	Parete Montare	Parete Montare	Parete Montare
Connessione Filo	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Funzioni	Quattro Modalità	Tre Modalità	Cinque Modalità	Cinque Modalità	Cinque Modalità	Sei Modalità	Sei Modalità	Sei Modalità	Sei Modalità	Sei Modalità
Beccuccio per vasca	×	×
Temperatura Display	×	×	×	×	×
Lampada a LED	×	×	×	×	×
Energia	×	×	×	×	×	Idroeletrico Energia (AC6V)	Idroeletrico Energia (AC6V)	Idroeletrico Energia (AC6V)	Idroeletrico Energia (AC6V)
Doccia a mano 3 impostazioni 1 impostazione 1 impostazione 1 impostazione 3 impostazioni 3 impostazioni 3 impostazioni
Fine	Sistema doccia in nichel spazzolato anti-impronta									Nero titanio
Materiale	Acciaio inossidabile 304, ottone, PVC, ABS

ELENCO DELLE PARTI

MODELLO		8015FL 8009FL	1049FL 8004FL	5005FL 5017FL	8108FH
PortatileDoccia		1 pz	1 pz	1 pz	1 pz
1,5 metriManoTubo llessibile per spruzzatura		1 pz 1 pz	1 pz	1 pz	1 pz
ManoSedile a spruzzo		1 pz	1 pz	1 pz	1 pz
1/2 DestraAngoloAdattatore		2 pezzi	2 pezzi	2 pezzi	2 pezzi
4 puntiGomma		2 pezzi	2 pezzi	2 pezzi	2 pezzi
Se stessotoccandoVite		4 pezzi	4 pezzi	4 pezzi	4 pezzi
Fissaggio		2 pezzi	2 pezzi	2 pezzi 2 pezz2 pezzi

MODELLO		8015FL 8009FL	1049FL 8004FL		5005FL 5017FL	8108FH
Occhiello		1 pz	1 pz	1 pz 1	pz	1 pz
Esagono Noce		1 pz	1 pz	1 pz	1 pz	1 pz
Dado M6		4 pezzi	4 pezzi	0 pezzi	4 pezzi	4 pezzi
M6*10 Vite		4 pezzi	4 pezzi	0 pezzi	4 pezzi	4 pezzi
Tubo flessibile MORSETTO		2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi
M4*10 Vite		0 pezzi	0 pezzi	2 pezzi	0 pezzi	0 pezzi
Pannello Borsa di cotone		1 pz	1 pz	1 pz	1 pz	1 pz
Spruzzo superiore Borsa di cotone		1 pz	1 pz	1 pz	1 pz	1 pz

ISTRUZIONI DI MONTAGGIO

Modello 8015FL/5017FL/5005FL/1049FL

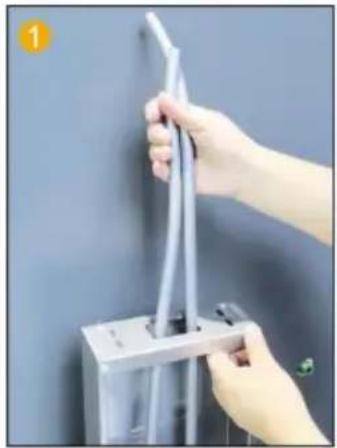

Inserire il tubo in PVC dall'apertura superiore per perforarlo.

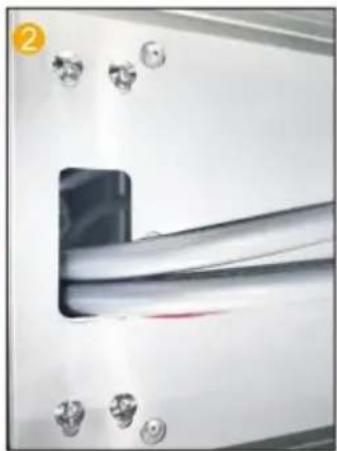

Fissare la scheda madre e lo spray superiore con 4 paia di viti M6 e dadi.

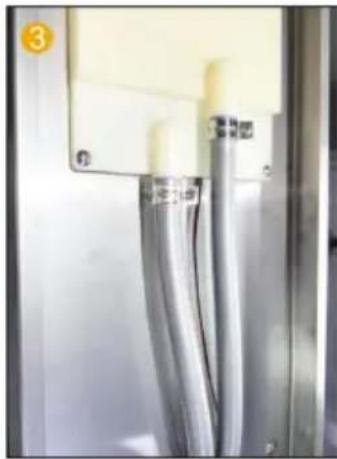

Fissare il tubo in PVC con unalnserire l'ugello spruzzatore fascetta stringitubo sul manuale nel pannello e giunto di spruzzatura superiore. installare la guarnizione.

alnserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

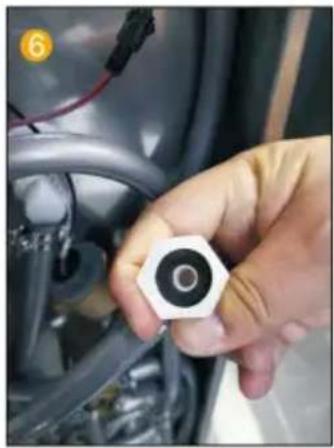

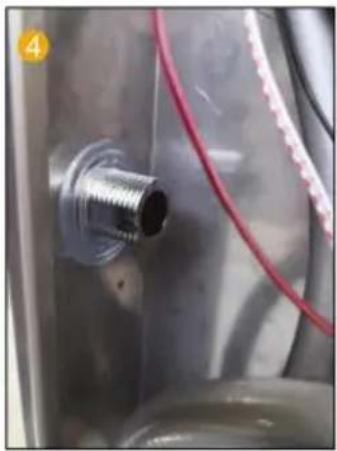

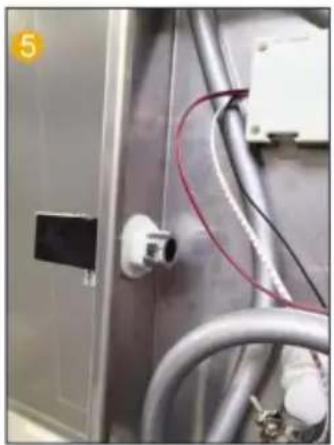

Presa spray con impugnatura a dado esagonale fissata al pannello.

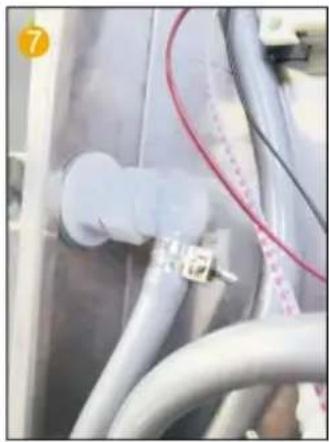

Inserire la gomma a 4 punti nello spruzzatore manuale all'interno del giunto del sedile

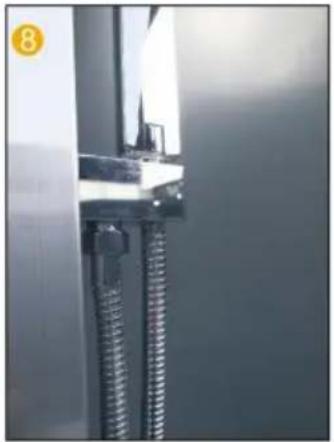

Collegare il connettore di uscita dell'acqua e il giunto del sedile della doccetta.

Collegare il tubo flessibile della doccetta alla doccetta portatile.

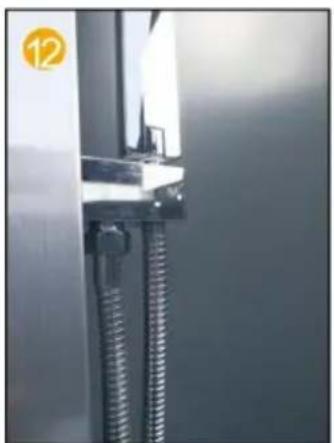

MODELLO 8108FH 8009FL

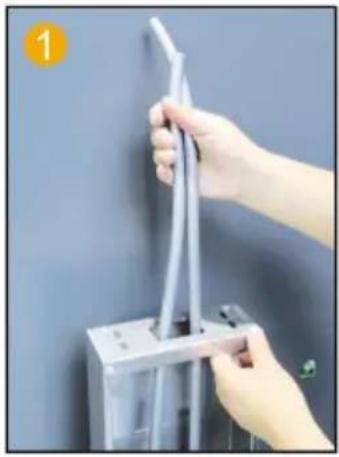

Inserire il tubo in PVC dall'apertura superiore per perforarlo.

Rimuovere il coperchio superiore dello spruzzatore.

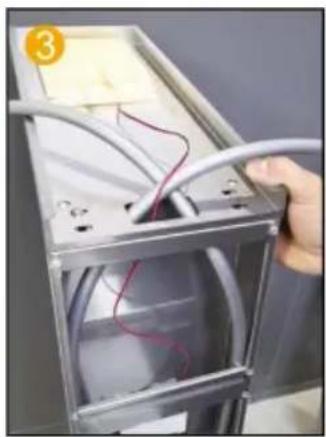

Far passare il filo della luce a LED lungo il foro inserito nella scheda madre.

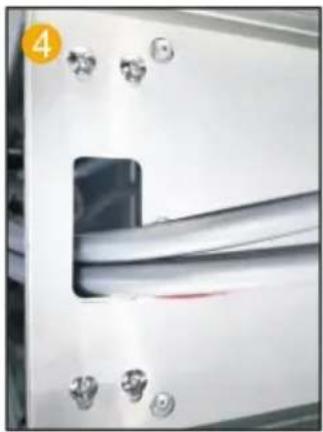

Fissare la scheda madre e lo spray superiore con 4 paia di viti M6 e dadi.

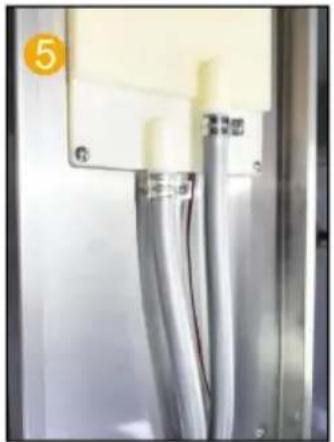

Fissare il tubo in PVC con piastra di copertura. Giunto superiore.

morsetto a gola sulla dello spruzzatore

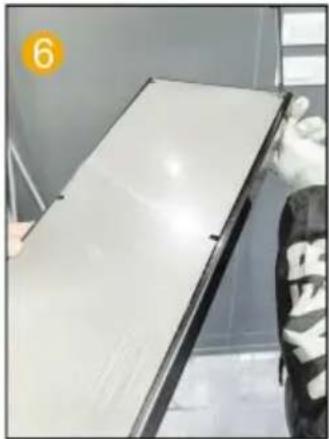

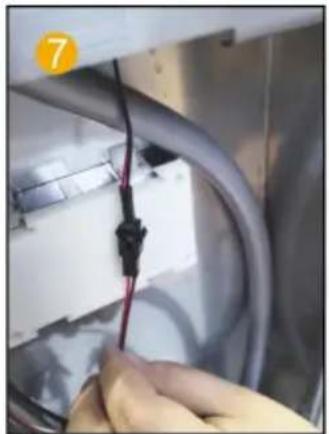

Collegare il cavo della luce LED e la linea di alimentazione.

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

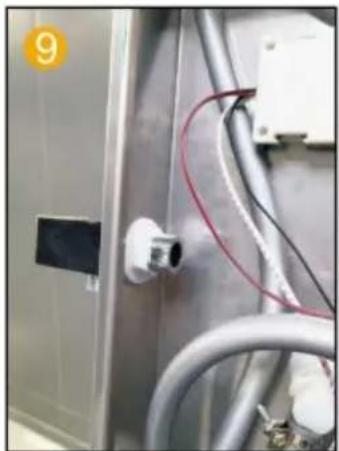

Inserire l'ugello spray manuale nel pannello e installare la guarnizione

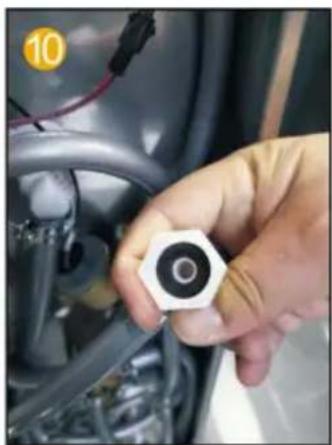

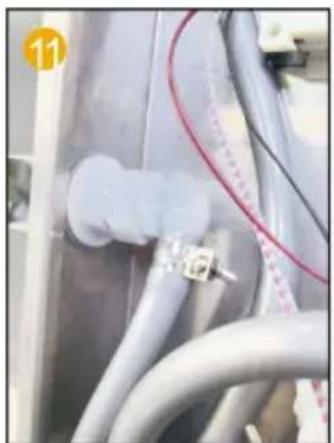

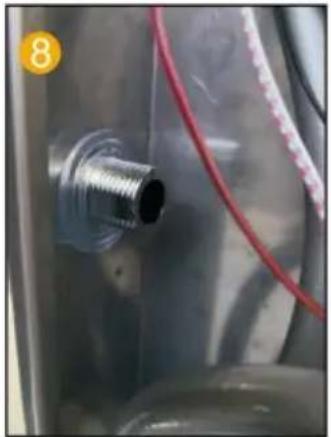

Posizionare la gomma a 4 punti Collegare il connettore di uscita dello spruzzatore manuale e il tubo di spruzzatura al connettore del sedile della doccia. All'interno del giunto del sedile della doccia.

bounti Collegare il connettore di uscita dello spruzzatore atura al connettore del sedile della doccia. All'interno del a.

Nota: 8009FL nessun passaggio 2, nessun passaggio 6.

MODELLO 8004FL

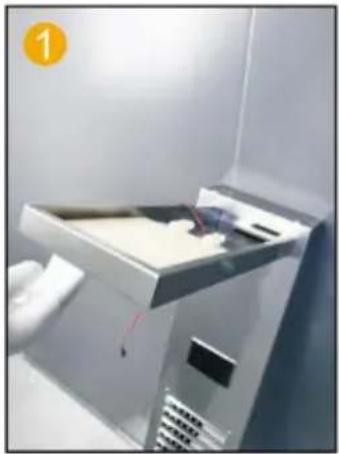

Inserire lo spray superiore nella scheda madre all'interno del foro.

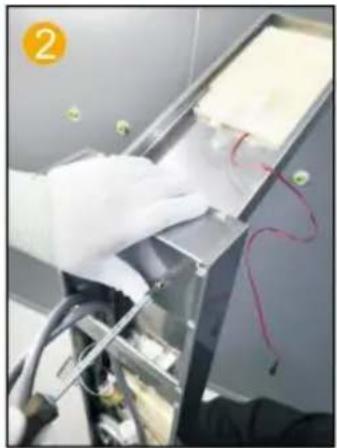

Utilizzare 2 viti M4 per fissare la piastra fissa principale e lo spray superiore.

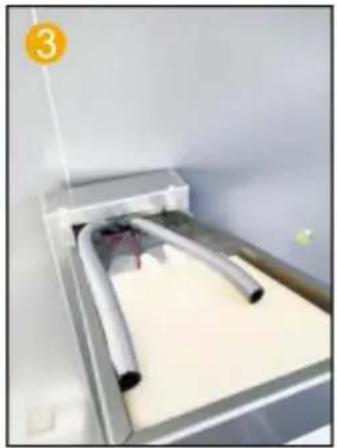

Collegare i tubi in PVC e far passare i cavi delle luci LED attraverso il foro.

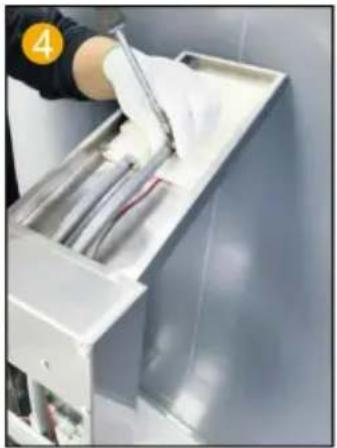

Fissare il tubo in PVC con una fascetta stringitubo sul giunto di spruzzo superiore

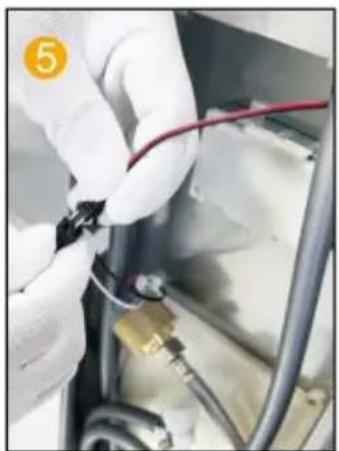

Inserire il cavo della luce di di alimentazione nella linea di stallare la guarnizione

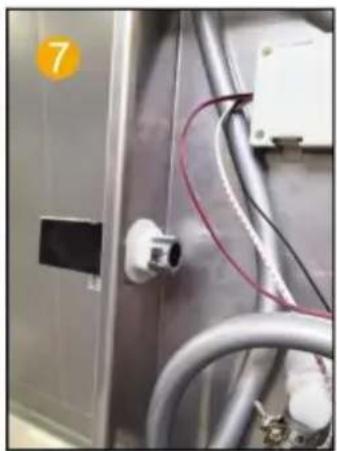

Presa spray con Presa spray con impugnatura a dado esagonale impugnatura a dado esagonale fissata al pannello. Fissare la gomma a 4 punti sul pannello e spruzzarla manualmente all'interno della giunzione del sedile.

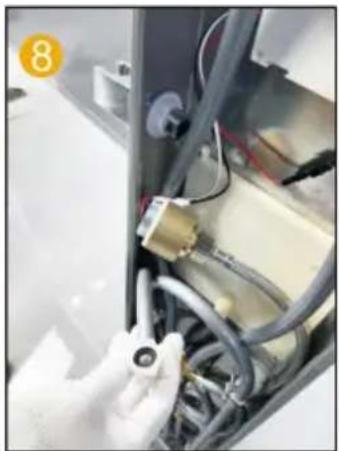

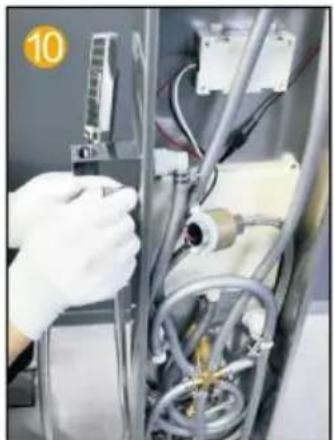

Collegare l'acqua Collegare il connettore della presa d'acqua manuale e il tubo flessibile della doccia al giunto del sedile della doccia manuale.

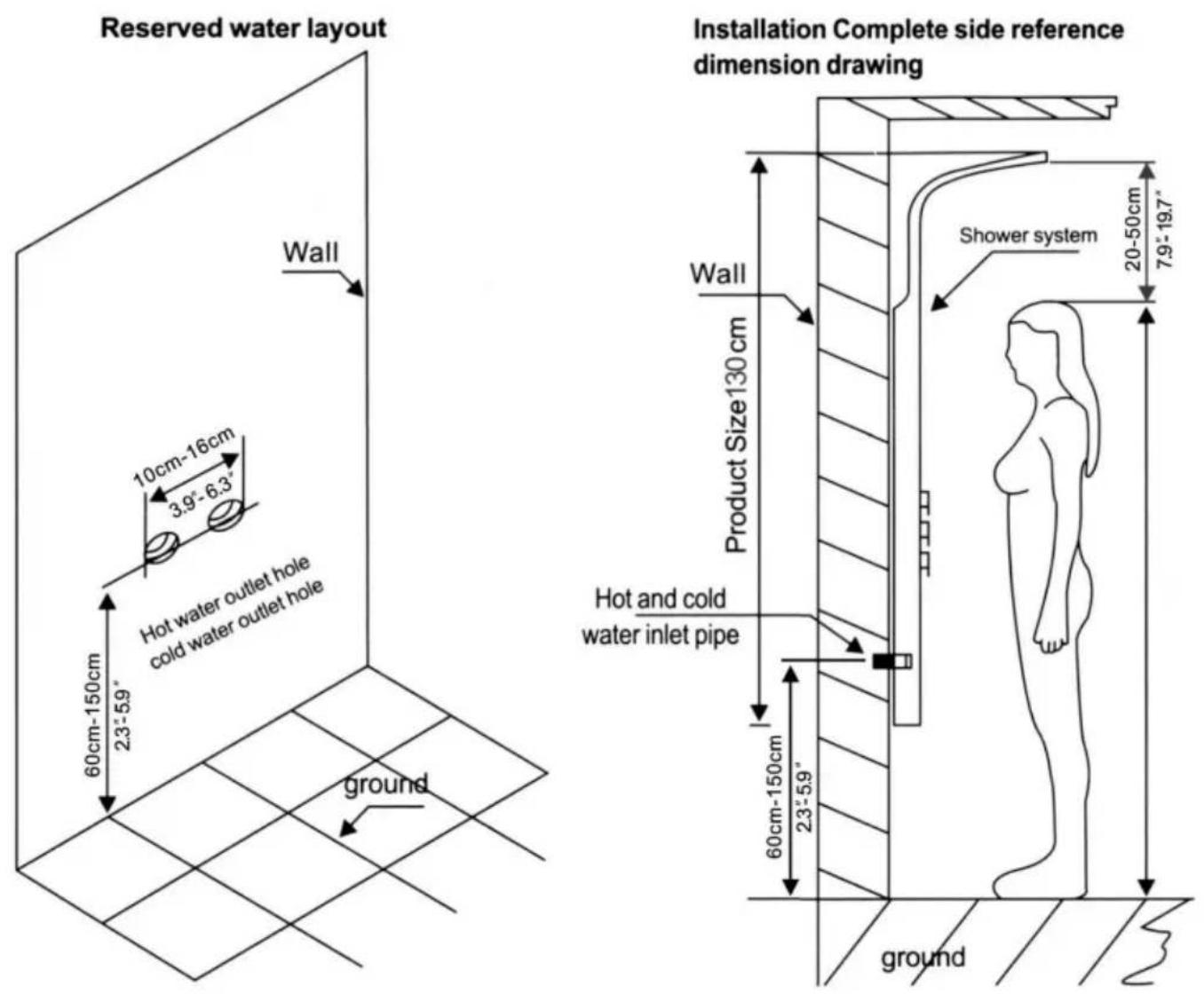

FASI DI INSTALLAZIONE (GENERALI)

Note di installazione

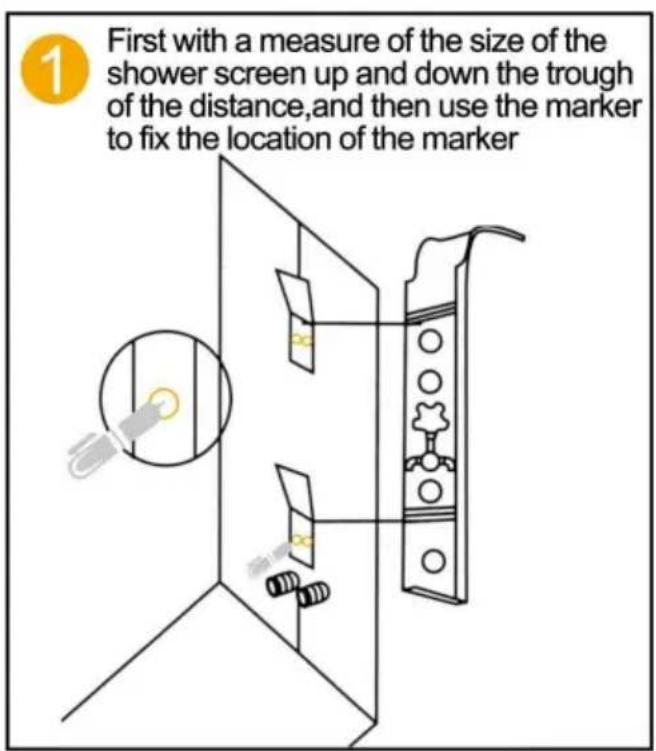

1. In base all'altezza di installazione del sistema doccia del budget per l'altezza della famiglia, misurare la distanza del sistema doccia sul retro della barra, segnare sul muro, nella posizione corrispondente del ferro appeso fissato all'etichetta (su e giù per ciascuno).
2. Collegare il tubo dell'acqua calda e fredda (assicurarsi di pulire il caricatore e lo sporco nella parete in modo che il calcare non si ostruisca e non comprometta l'effetto dell'acqua).
3. Sistema doccia appeso alla parete, le due schede superiore e inferiore sono state fissate in due paste sospese (Nota: dopo la doccia il sistema a parete, il corpo principale vicino alla parete non trema, non è necessario utilizzare un'altra colla per vetri e altri strumenti fissi).

Metodi di manutenzione del sistema doccia in acciaio inossida

1. Pulizia regolare del prodotto per mantenerne l'aspetto brillante e pulito;
2. Pulire la superficie con acqua o un detergente delicato e asciugarla con un panno morbido.
3. Si noti che il prodotto pulito della posizione nascosta, la pulizia tempestiva può rendere prodotti durevoli.

SCHEMA DI INSTALLAZIONE DELLA SERIE PANNELLO DOCCIA

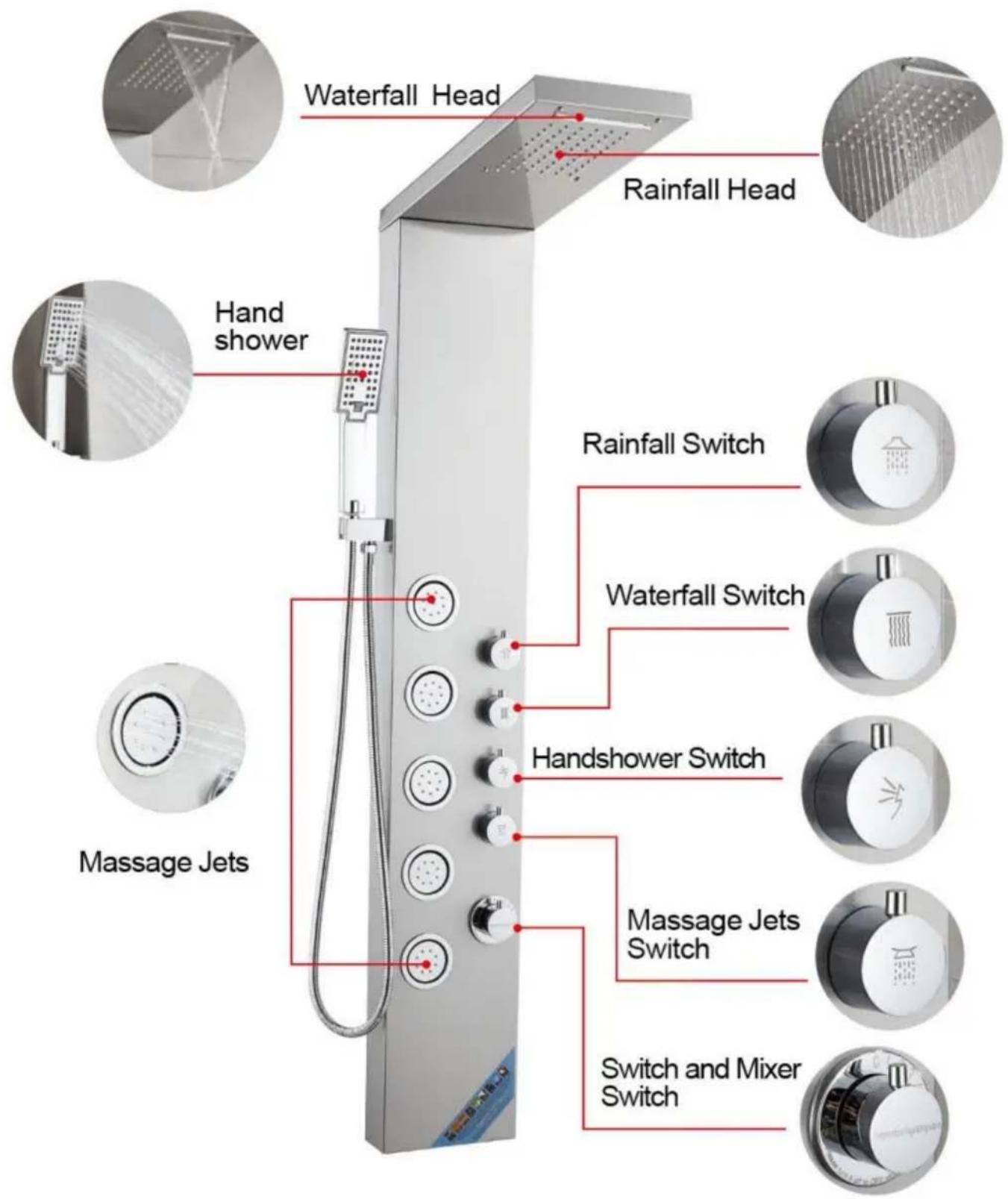

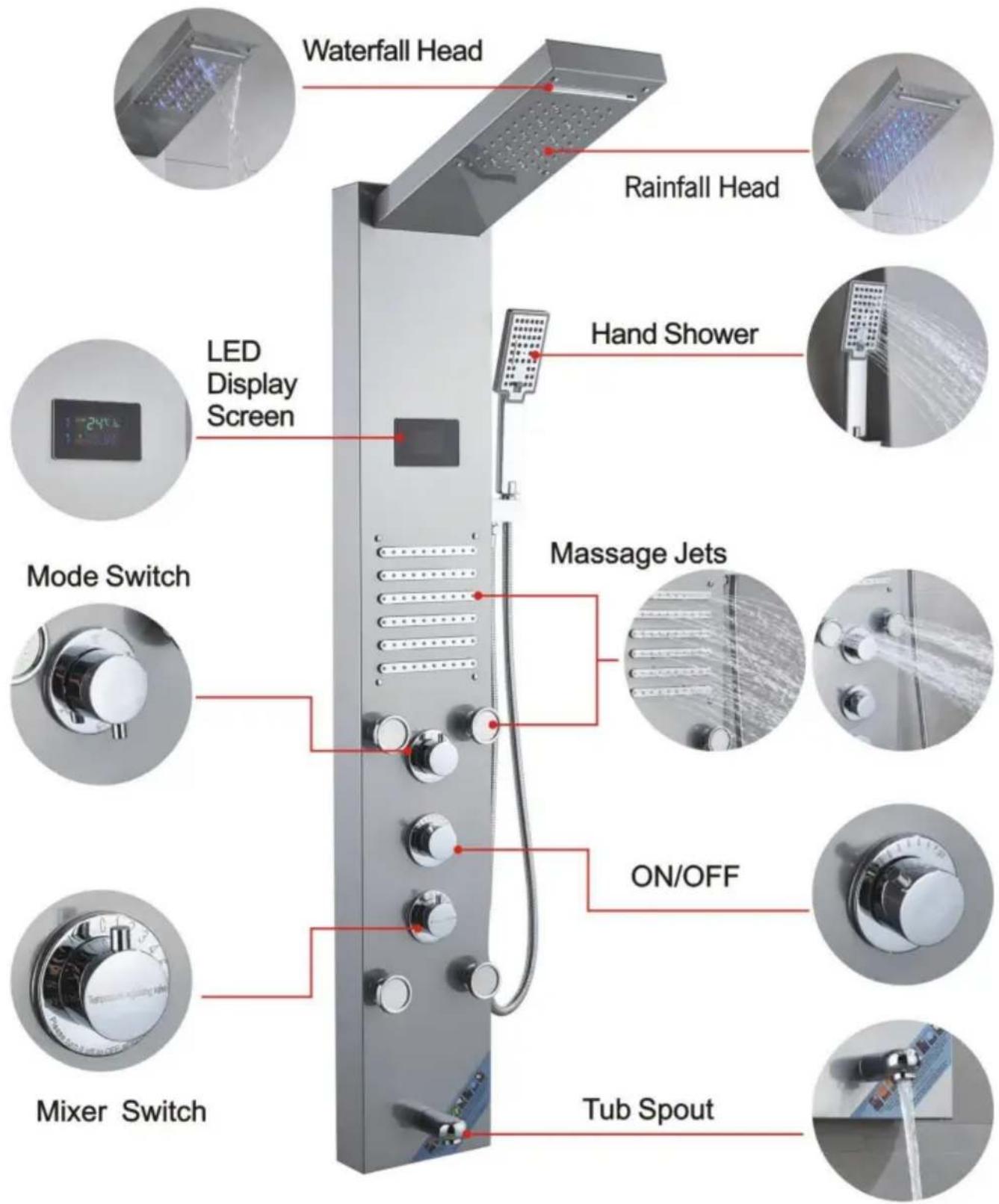

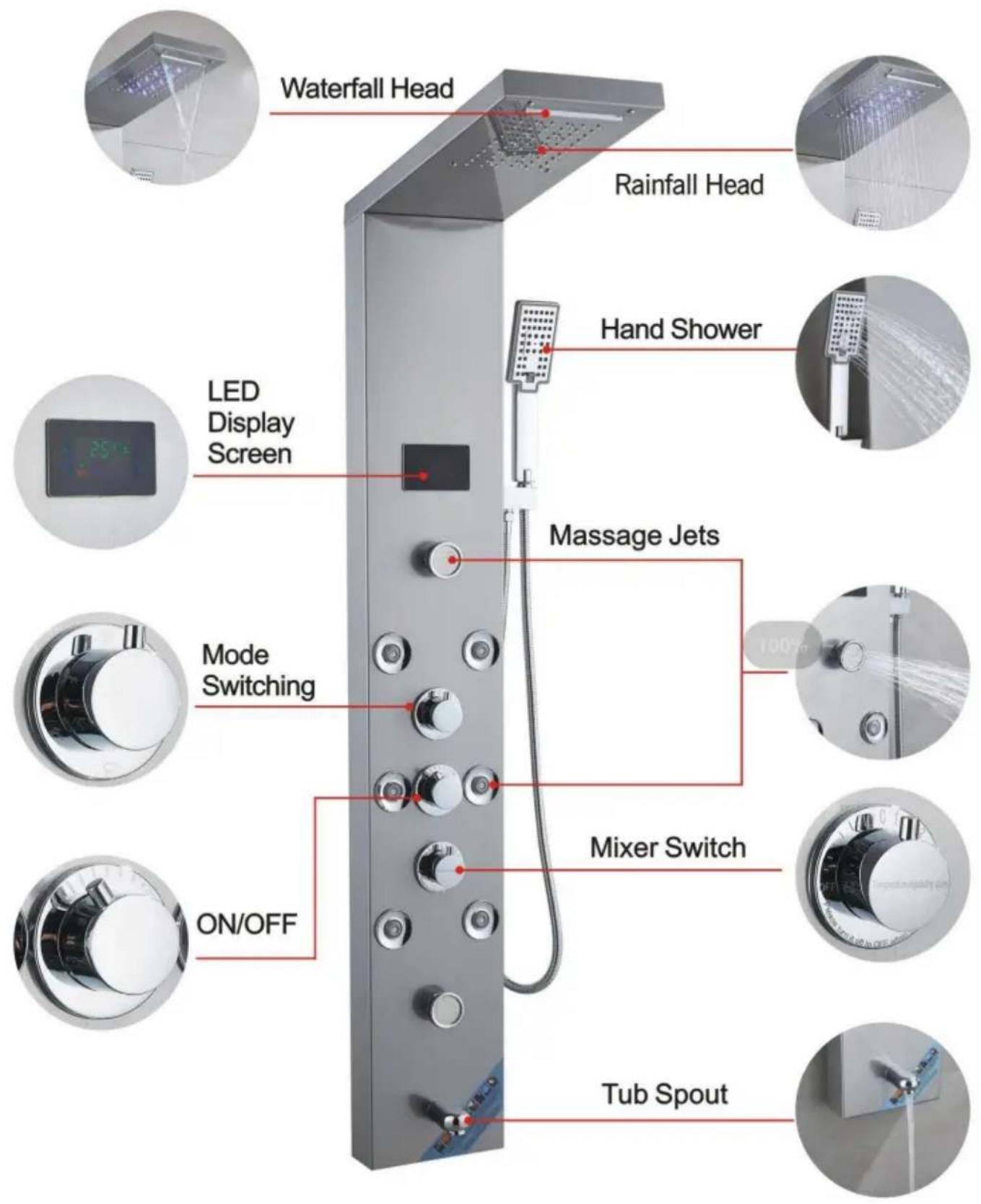

INTRODUZIONE ALLA FUNZIONE

8015FL

INTRODUZIONE ALLA FUNZIONE

5017FL

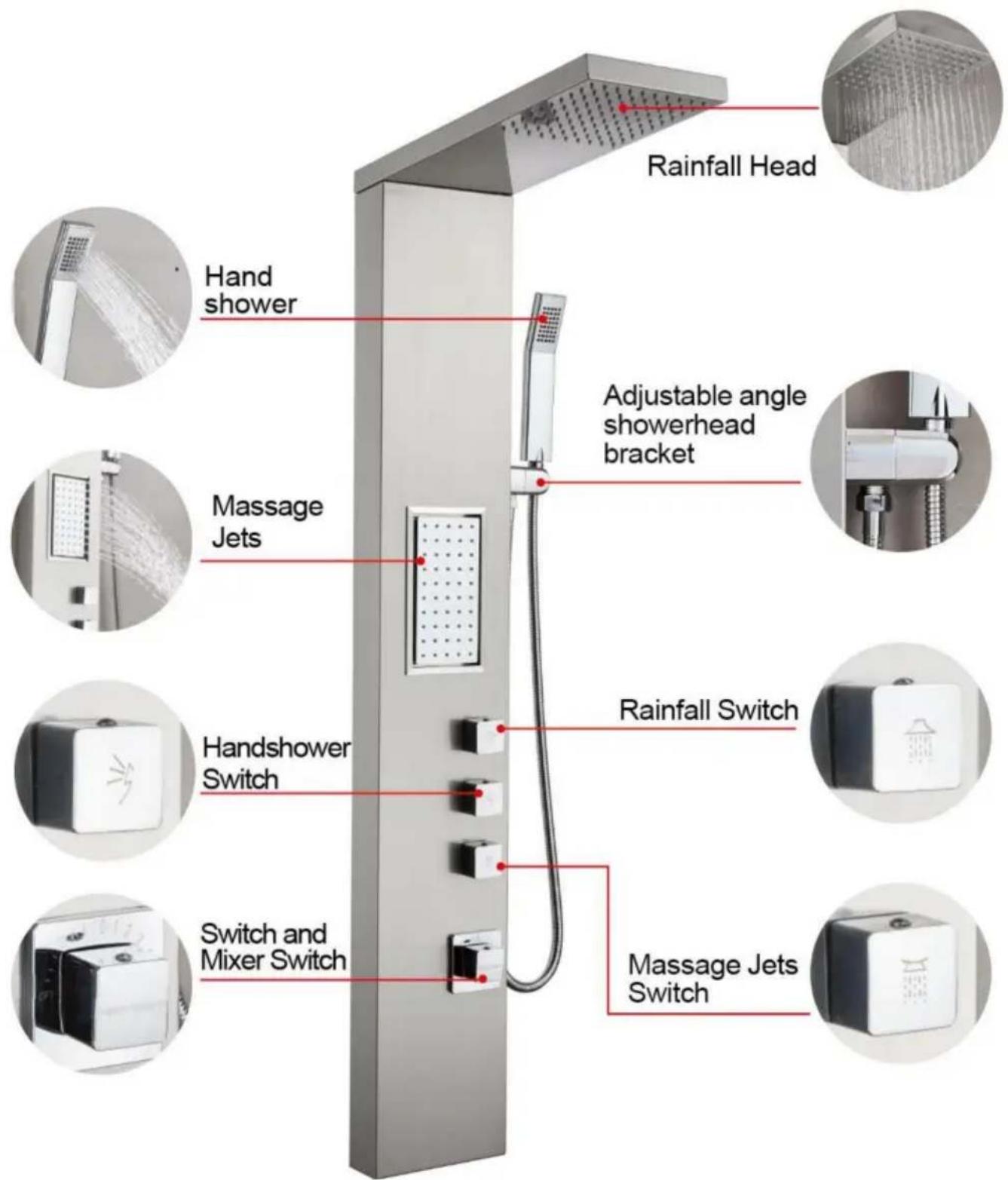

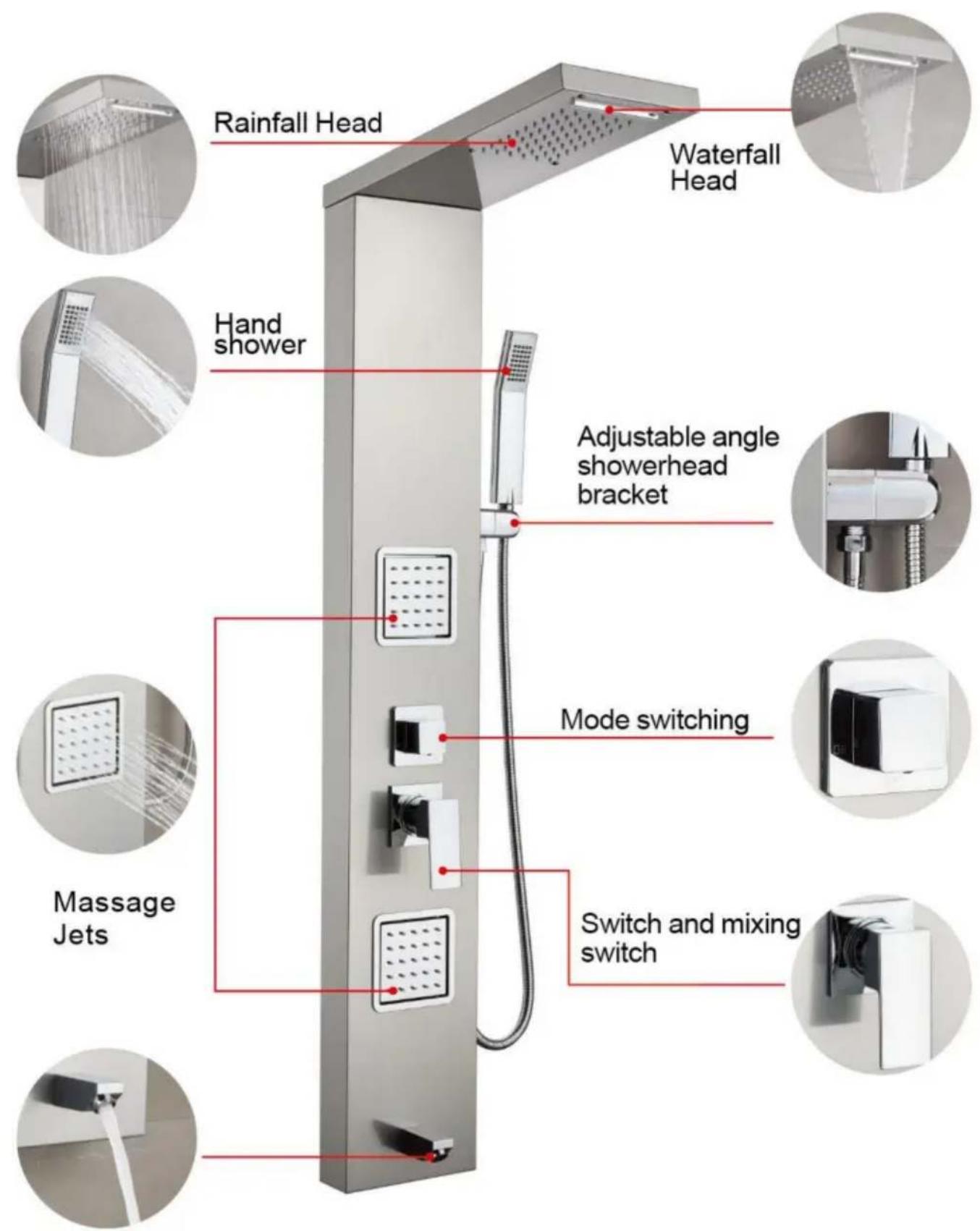

Rainfall Head Hand shower Adjustable angle showerhead bracket Massage Jets Rainfall Switch Handshower Switch Switch and Mixer Switch Massage Jets Switch

INTRODUZIONE ALLA FUNZIONE

5005FL

INTRODUZIONE ALLA FUNZIONE

1049FL

INTRODUZIONE ALLA FUNZIONE

8004FL

INTRODUZIONE ALLA FUNZIONE

8009FL

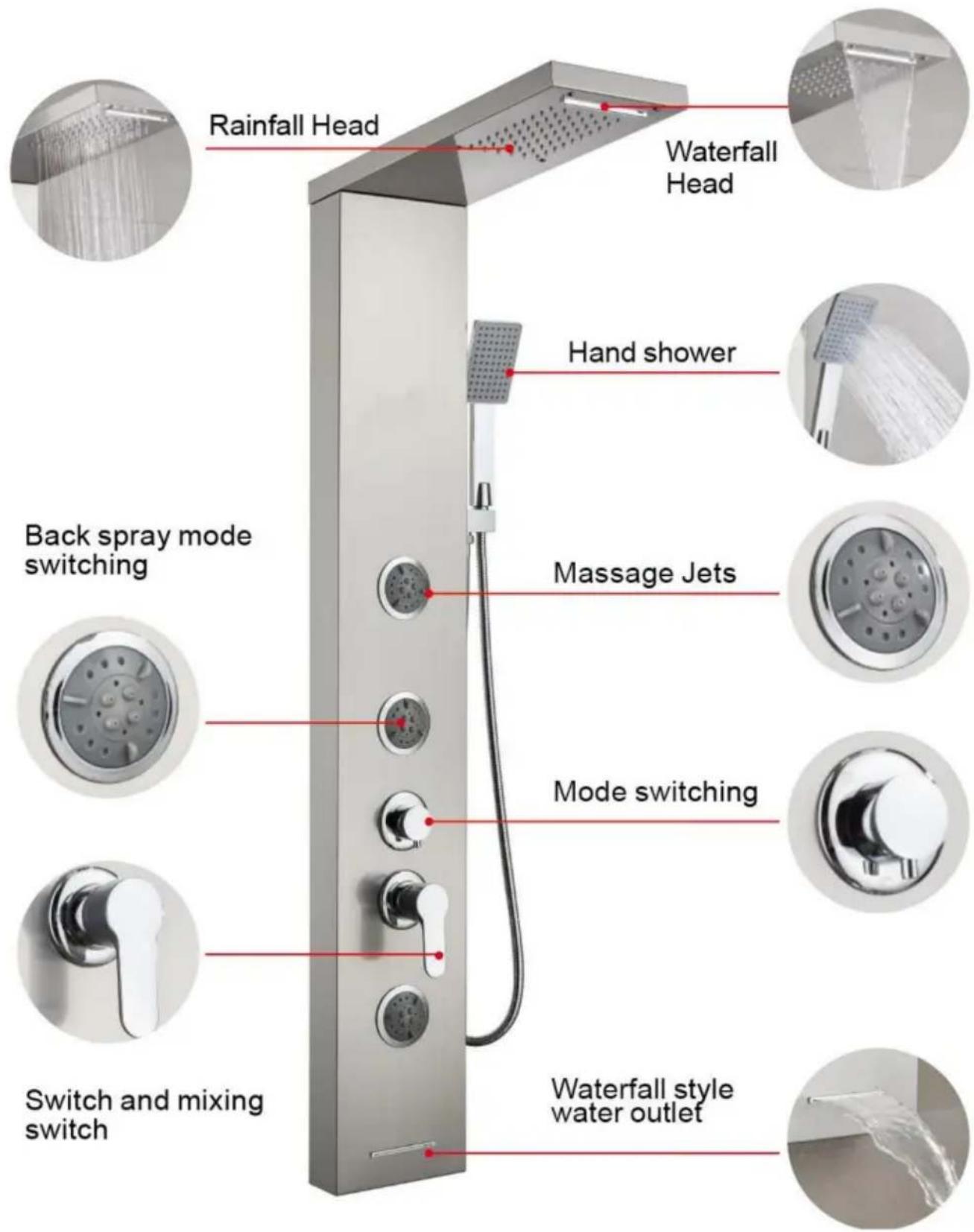

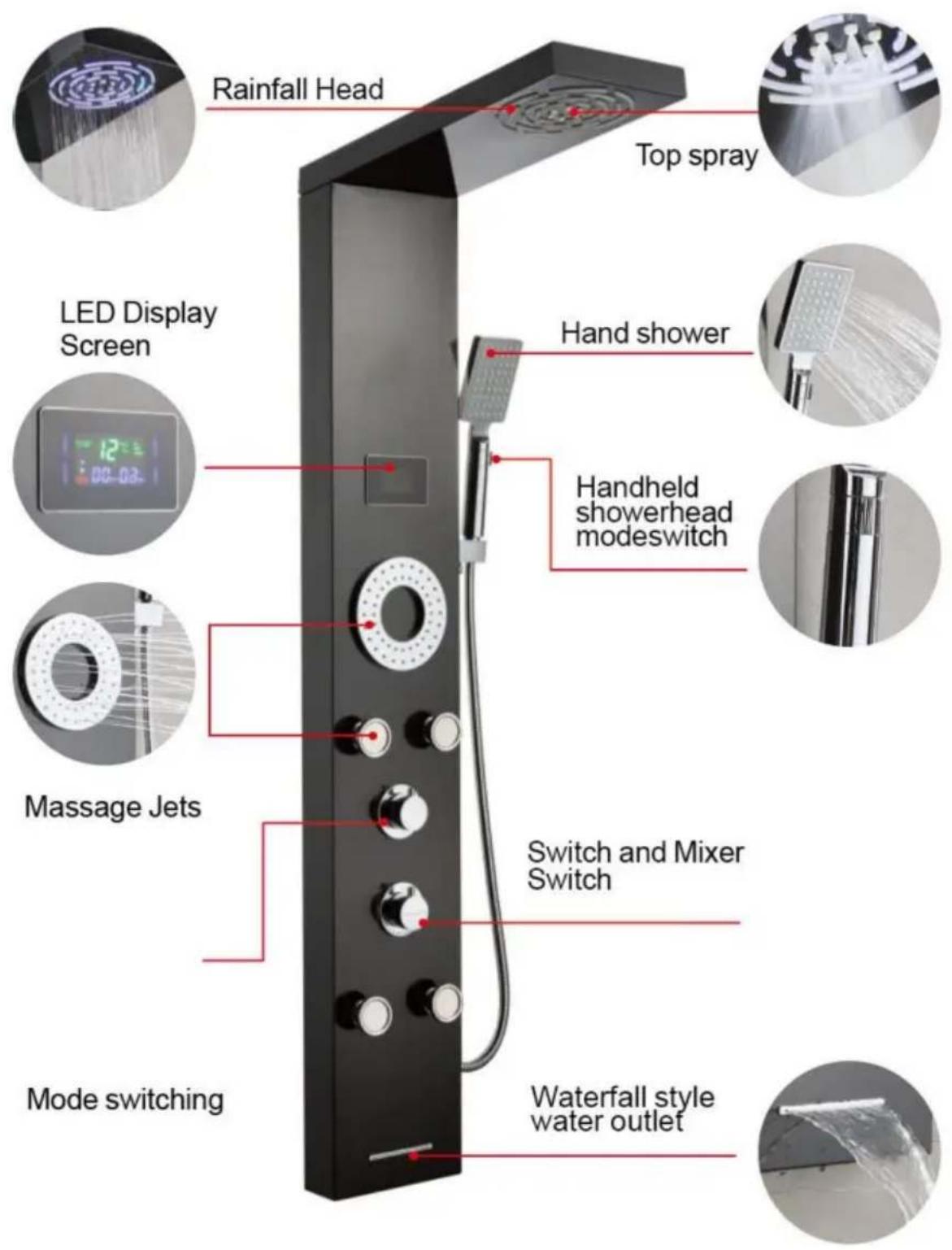

INTRODUZIONE ALLA FUNZIONE

8108FH

Nota: per il video di installazione dettagliato, fare riferimento al modello corrispondente e scansionare il codice QR qui sotto per visualizzarlo

8015FL

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
