INSTRUKCJA OBSŁUGI 8108FH Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie jest z zastrzeżeniem następujących dwóch warunków: (1) Urządzenie to nie może powodów szkodliwe zakłócenia, a (2) urządzenie to musi akceptować wszelkie zakłócenia odebrane, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriów oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

INSTRUKCJE

Wskazówki ostrzegawcze:

1. Podczas instalacji najlepiej jest założyć rękawice, aby zapobiec uszkodzeniom ostrym narożniki panelu od zarysowań wnętrza dłoni.
2. Podczas montażu prysznica należy upewnić się, że wszystkie połączenia są w pełni dokręcone. dokręcone, aby zapobiec wyciekaniu wody.
3. Upewnij się, że czerwone i niebieskie rury doprowadzające wodę wewnątrz panelu znajdują się w miejscu, w którym nie ma w stanie złożonym, aby nie wpływać na ciśnienie wody.
4. Jeżeli nie korzystasz z prysznica, zamknij zawór przełączający prysznica.

ZAPISZ TE INSTRUKCJE

INSTRUKCJA INSTALACJI

Model	8015FL	5017FL	5005FL	104	9FL	8004FL	8009FL	8108FH
Montowanie Typ	Ściana Uchwyt	Ściana Uchwyt	Ściana Uchwyt	Ściana Uchwyt	Ściana Uchwyt	Ściana Ściana Uchwyt	Ściana Uchwyt	Ściana Uchwyt	Uchwyt
Połączenie Nitka	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Funkcje	Cztery Tryby	Trzy Tryby	Pięć Tryby	Pięć Tryby	Pięć Tryby	Sześć Tryby	Sześć Tryby	Sześć Tryby	Sześć Tryby
Wylewka wanny	×	×
Temperatura Wyświetlacz	×	×	×	×
Lampa LED	×	×	×	×
Moc	×	×	×	×	Hydro Mocprąd zmienny 6V	Hydro Mocprąd zmienny 6V	Hydro Mocprąd zmienny 6V	Hydro Mocprąd zmienny 6V
Prysznic ręczny 3-stopniowy 1-stopniowy 1-stopniowy 1-stopniowy 3-stopniowy 3-stopniowy
Skończyć	System prysznicowy z szczotkowanego niklu bez odcisków palców							Czarny tytan
Tworzywo	Stal nierdzewna 304, mosiądz, PVC, ABS

LISTA CZĘŚCI

MODEL		8015FL8009FL	1049FL 8004FL	5005FL5017FL	8108FH
RęcznyPrysznic		1 szt.	1 szt.	1 szt.	1 szt.
1,5 metraRękaWąż natryskowy		1 szt.	1 szt.	1 szt.	1 szt.
RękaSiedzisko natryskowe		1 szt.	1 szt.	1 szt.1 szt.1 szt.
1/2 w prawoKątAdapter		2 szt.	2 szt.2 szt.2 szt.	2 szt.
4-punktowyGuma		2 szt.	2 szt.	2 szt.	2 szt.
JaStukającyŚruba		4 szt.		4 szt.	4 szt.4 szt.4 szt.
Łącznik		2 szt.	2 szt.	2 szt.	2 szt.

MODEL		8015FL8009FL	1049FL 8004FL		5005FL5017FL	8108FH
Przelotka		1 szt.	1 szt. 1	szt. szt.	1 szt.
SześciokątNakrętka		1 szt.	1 szt.	1 szt.	1 szt.	1 szt.
Nakrętka M6		4 szt.	4 szt.	0 szt.	4 szt.	4 szt.
M6*10Śruba		4 szt. 0	sz4. szt.		4 szt.	4 szt.
Wąż gumowyZacisk		2 szt.	2 szt.	2 szt. 2	szt.2 szt.
M4*10Śruba		0 szt.	0 szt.	2 szt.	0 szt.	0 szt.
PłytaTorba bawełniana		1 szt. 1	szt.	1 szt.	1 szt.	1 szt.
Górny sprayTorba bawełniana		1 szt.	1 szt.	1 szt.	1 szt.	1 szt.

INSTRUKCJA MONTAŻU

Modele 8015FL/5017FL/5005FL/1049FL

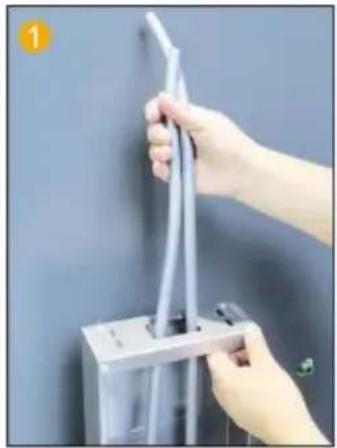

Włóż rurę PCV od górnego otworu, aby ją przebić.

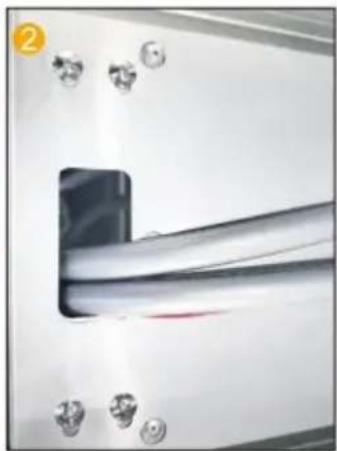

Zamocuj płytę główną i górną osłone za pomocą 4 par śrub M6 i nakrętek.

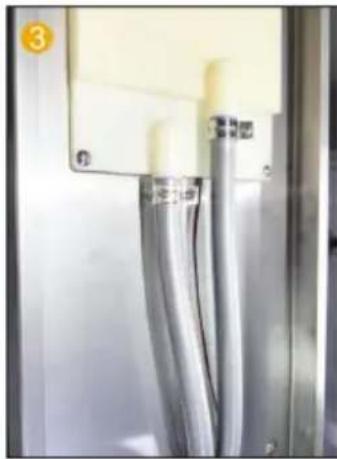

Zamocuj rurę PCV za pomocą zacisku gardzielowego na górnym złączu natryskowym.

Włóż dyszę spryskiwacza do panelu i zamontuj uszczelkę.

Gniazdo natryskowe z uchwytem w postaci nakrętki sześciokątnej zamocowane na

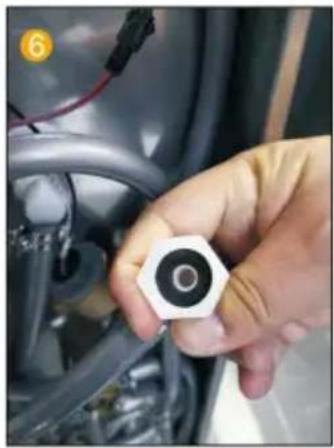

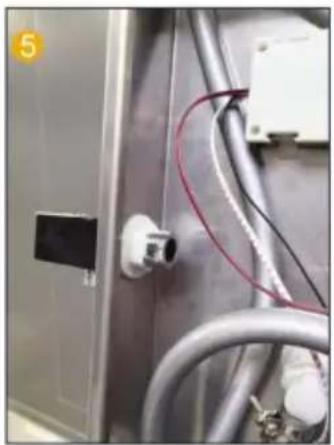

Wóż gumową nakładkę 4-punktową do spryskiwacza emieszczonego wewnątrz stawu siedziska.

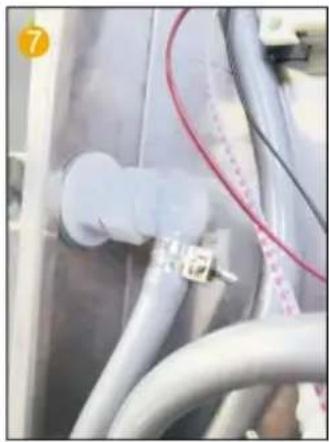

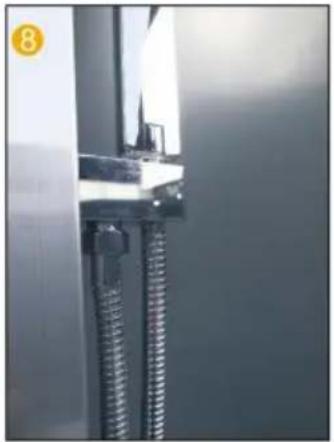

Podłącz złącze wylotu wody i złącze siedziska natrysku ręcznego.

Podłącz wąż natrysku ręcznego do słuchawki prysznicowej.

MODEL 8108FH 8009FL

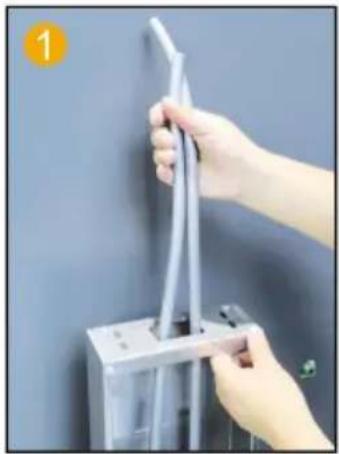

Włóż rurę PCV od górnego otworu, aby ją przebić.

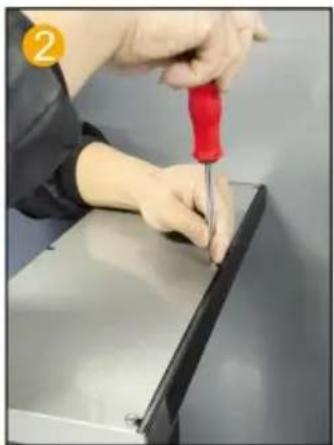

Zdejmij górną osłone spryskiwacza.

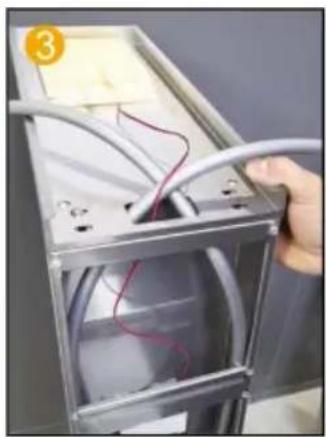

Poprowadź przewód diody LED wzdłuż otworu w płycie głównej.

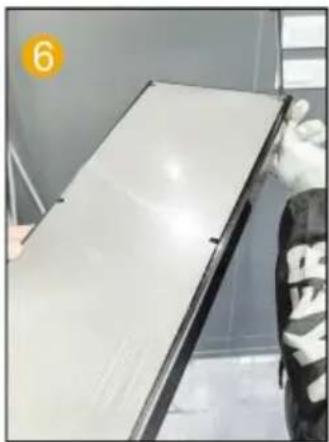

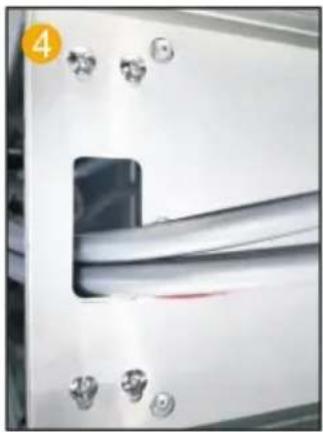

Zamocuj płytę główną i górną osłone za pomocą 4 par śrub M6 i nakrętek.

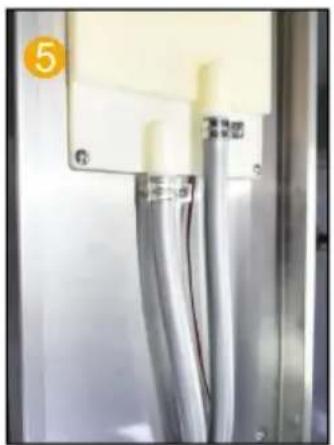

Zamocuj rurę PCV za pomocacisku gardzieli na górnej płytce natryskowej. Dobrze zamocuj górne złącze natryskowe.

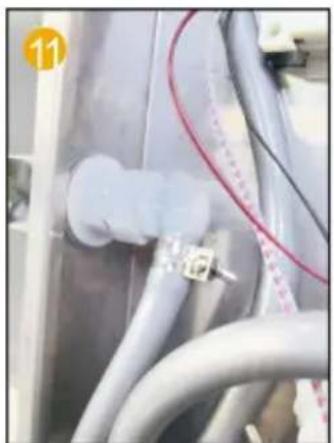

Podłącz kabel oświetlenia LED i linię zasilająca.

Włóż dyszę spryskiwacza do panelu i zamontuj uszczelkę.

Włóż dyszę spryskiwacza ręcznego do panelu i zamontuj uszczelkę

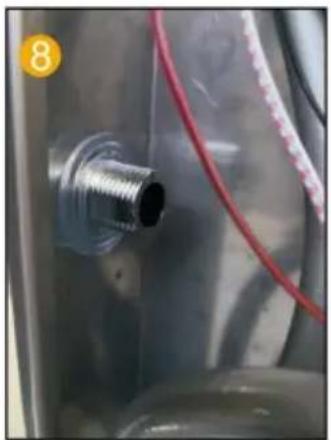

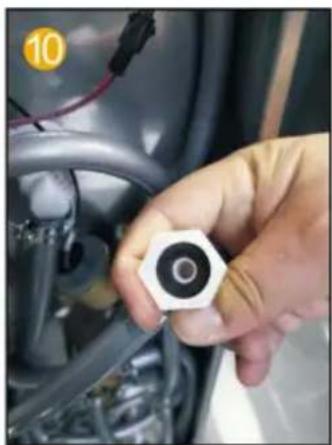

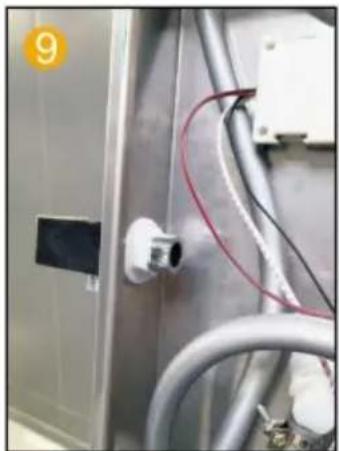

Załóż 4-punktową gumę Podłącz wodę Podłącz rękę do złącza wylotowego natrysku ręcznego i wąż natryskowy do wnętrza stawu złącza siedziska natrysku ręcznego. prysznic ręczny z jednym siedziskiem. głowicy.

Uwaga: 8009FL nie ma kroku 2, nie ma kroku 6.

MODEL 8004FL

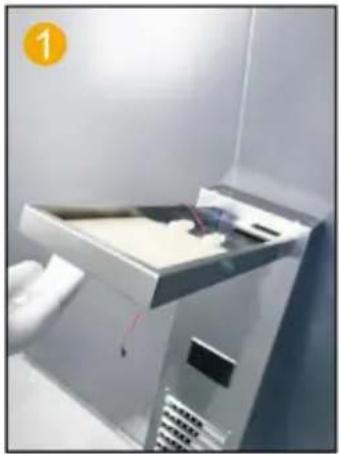

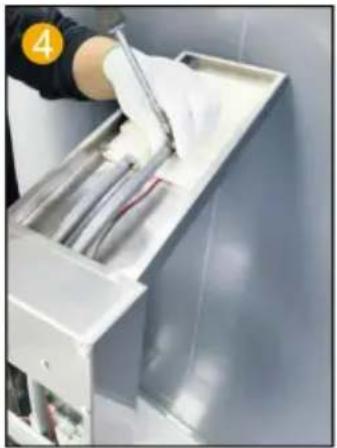

Włóż górną końcówkę sprayu do otworu w płycie głównej.

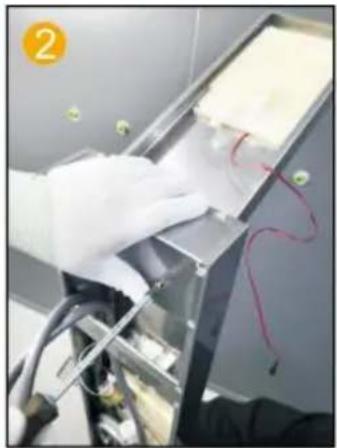

Za pomocą 2 śrub M4 przymocuj główną płytę stałą i górną osłone natryskową.

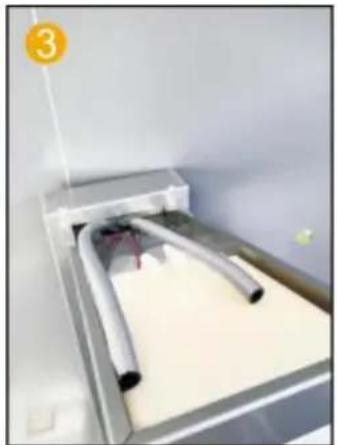

Podłącz rury PCV i przewody oświetlenia LED przez otwór.

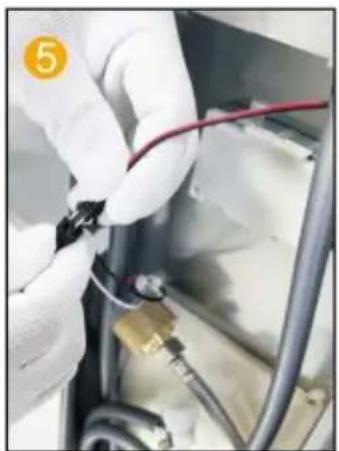

Zamocuj rurę PCV za pomocą zacisku gardzielowego na górnym złączu natryskowym

Włóż kabel lampy natryskowej

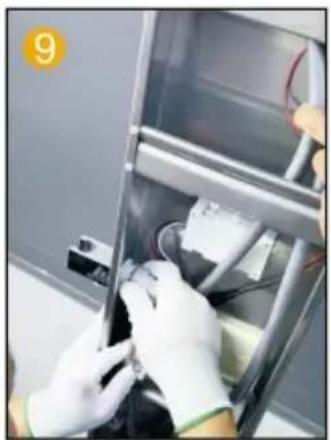

Gniazdo natryskowe z uchwytem w kształcie nakrętki jsześciokątnej Gniazdo natryskowe z uchwytem w kształcie nakrętki sześciokątnej zamocowane na panelu. Zamocuj

gumę 4-punktową na panelu i spryskaj ją ręcznie wewnątrz złącza siedziska.

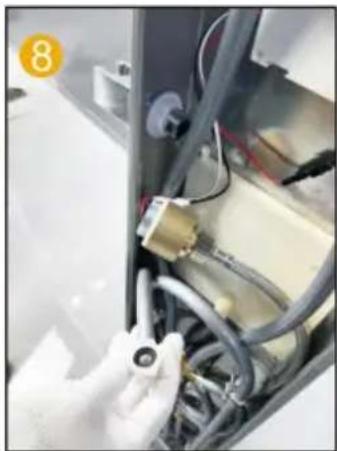

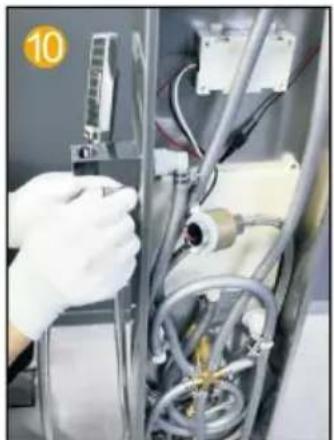

i dyszę zasilającą do przewodu zasilającego panel i zamontujsześciokątnej Gniazdo natryskowe z uchwytem w kształcie uszczelkę. nakrętki sześciokątnej zamocowane na panelu. Zamocuj

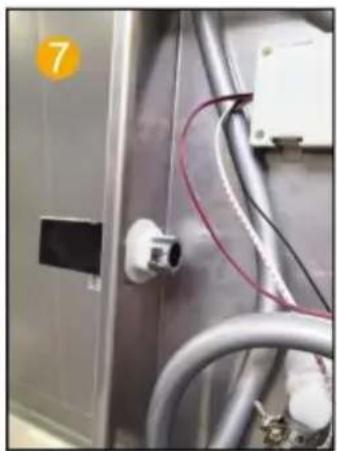

Podłącz wodę. Podłącz przyłącze wylotu ręcznego i wąż natryskowy do złącza Siedziska natrysku ręcznego. Jedna słuchawka prysznica ręcznego.

gumę 4-punktową na panelu i spryskaj ją ręcznie wewnątrz złącza siedziska.

KROKI INSTALACJI (OGÓLNE)

Notatki dotyczące instalacji

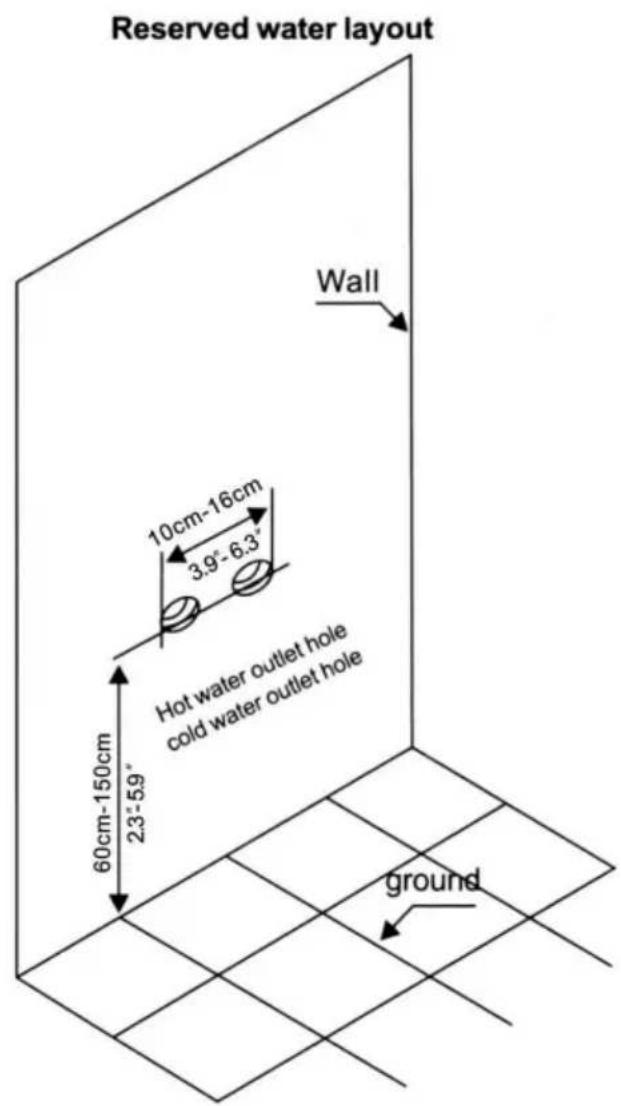

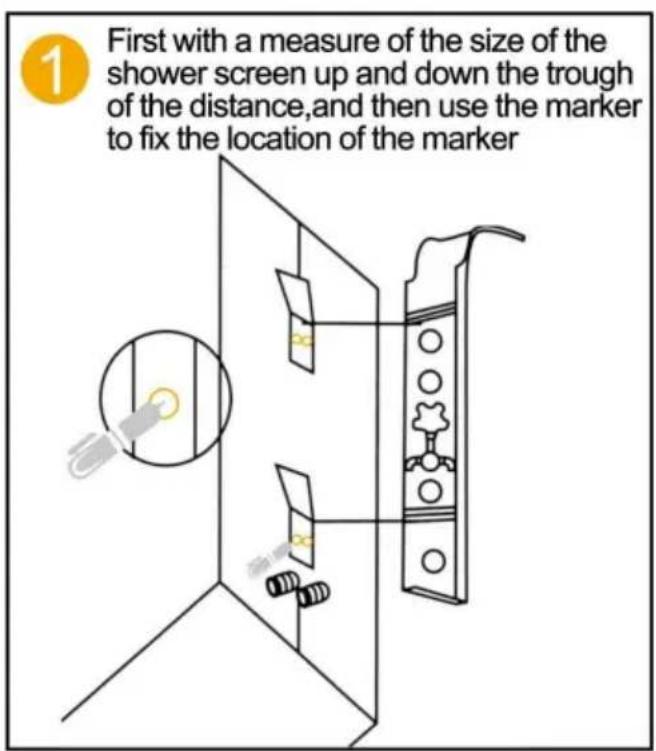

1. Zgodnie ze wzrostem rodziny, wysokość instalacji systemu prysznicowego zmierz z tyłu drążka. Odległość systemu prysznicowego zaznacz na ścianie w odpowiedniej pozycji przymocowanego wieszaka żelaznego (w góre i w dół).
2. Podłącz wąż doprowadzający ciepłą i zimną wodę (pamiętaj o dokładnym wyczyszczeniu magazynka i usunięciu zanieczyszczeń z kamienia w ścianie, aby nie dopuścić do jego zablokowania, co mogłoby wpłynąć na przepływ wody).
3. System prysznicowy zawieszony na ścianie, górna i dolna karta zostały zamocowane na dwóch klejach do zawieszania (Uwaga: po zamontowaniu systemu na ścianie, główna część prysznica blisko ściany nie trzęsie się, nie ma potrzeby używania kolejnego kleju do szkła i innych narzędzi mocujących).

Metody konserwacji systemów prysznicowych ze stali nierdzewnej:

1. Regularne czyszczenie produktu w celu zachowania jego jasnego wyglądu i czysty;
2. Wyczyść powierzchnię wodą lub łagodnym detergentem i wytrzyj ją miękkim ręcznikiem.
3. Należy pamiętać, że czysty produkt w ukrytej pozycji, terminowe czyszczenie może sprawić, że produkty trwałe.

SCHEMAT INSTALACJI SERII PANELÓW PRYSZNICOWYCH

Uwaga: Aby obejrzeć szczegółowy film instruktażowy, zapoznaj się z odpowiednim modelem i zeskanuj poniższy kod QR.

8015FL

5017FL

5005FL

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
