BRUKSANVISNING 8108FH Vevor
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igem om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
![]() | Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant. |
![]() | Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka önskad funktion. |
![]() | Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är de kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater |
INSTRUKTIONER
Varningstips:
- Under installationsprocessen är det bäst att bära handskar för att förhindra vassa hörn på panelen från att repa handflatan.
- När du installerar duschen, se till att alla skarvar är helt åtdragna för att undvika vattenläckage.
- Se till att de röda och blå vatteninloppsrören inuti panelen är i ett icke hopvikt tillständ för att undvika att vattentrycket påverkas.
- När duschen inte används, stäng duschens omkopplingsventil.

SPARA DESSA INSTRUKTIONER
INSTALLATIONSINSTRUKTIONER
| Modell | 8015FL | 5017FL | 5005FL | 1049FL | 8004FL | 8009FL | 8108FH | |
| Montering Typ | Vägg | Vägg Montera | Vägg Montera | Vägg Montera | Vägg Montera | Vägg Montera | Vägg MonteraMon | |
| Förbindelse Tråd | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" | |
| Funktioner | Fyra Lägen | Tre Lägen | Fem Lägen | Fem Lägen | Sex Lägen | Sex Lägen | Sex Lägen | |
| Badkarspip | × | × | ÿ | ÿ | ÿ | ÿ | ÿ | |
| Temperatur Visa | × | × | × | × | ÿ | ÿ | ÿ | |
| LED-lampa | × | × | × | × | ÿ | ÿ | ÿ | |
| Driva | × | × | × | × | Hydro DrivaÿAC6Vÿ | Hydro DrivaÿAC6Vÿ | Hydro DrivaÿAC6Vÿ | |
| Handdusch 3-inställning 1-inställning 1-inställning 1-inställning 3-inställning 3-inställning 3-inställning | ||||||||
| Avsluta | Duschsystem av borstat nickel utan fingeravtryck | Svart titan | ||||||
| Material | 304 rostfritt stål, mässing, PVC, ABS | |||||||
DELLISTA
| MODELL | 8015FL 8009FL | 1049FL 8004FL | 5005FL 5017FL | 8108FH | ||
| Handhållen Dusch | ![]() | 1 st | 1 st | 1 st | 1 st | 1 st |
| 1,5 meter Hand Sprayslang | ![]() | 1 st | 1 st | 1 st | 1 st | 1 st |
| Hand Spray säte | ![]() | 1 st | 1 st | 1 st | 1 st1 | |
| 1/2 rätt Vinkel Adapter | ![]() | 2 st | 2 st | 2 st | 2 st | 2 st |
| 4-punkts Gummi | ![]() | 2 st | 2 st2 | s2 st | 2 st | |
| Själv Tappning Skruva | ![]() | 4 st | 4 st | 4 st | 4 st | 4 st |
| Fästanordning | ![]() | 2 st | 2 st | 2 st | 2 st | 2 st |
| Grommet | ![]() | 1 st | 1 st | 1 st | 1 st | 1 st |
| SexhörningMutter | ![]() | 1 st | 1 st | 1 st | 1 st | 1 st |
| M6 Mutter | ![]() | 4 st | 4 st4 | st4 st0 | ||
| M6*10Skruva | ![]() | 4 st | 4 st | 0 st | 4 st | 4 st |
| SlangKlämma | ![]() | 2 st | 2 st | 2 st | 2 st | 2 st |
| M4*10Skruva | ![]() | 0 st | 2 st0 | st0 st | 0 st | |
| PanelBomullsväska | ![]() | 1 st1 | st st | 1 st | 1 st | |
| Top SprayBomullsväska | ![]() | 1 st | 1 st | 1 st 1 | st | 1 st |
MONTERINGSINSTRUKTIONER
Modell 8015FL/5017FL/5005FL/1049FL

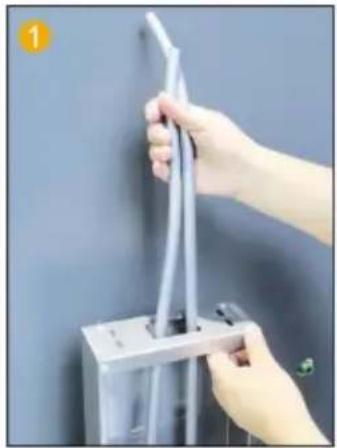

Sätt in PVC-röret från den övre öppningen för att sticka ut.

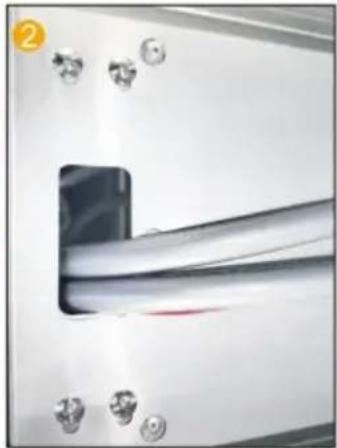

Fixa moderkortet och toppsprayen med 4 par M6-skruvar och muttrar.

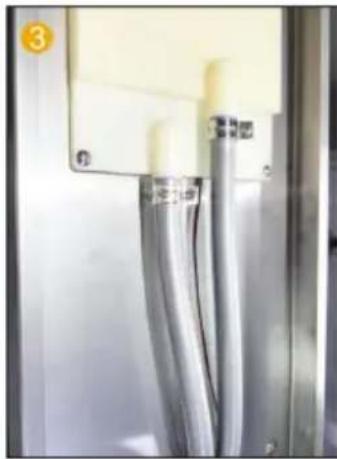

Fäst PVC-röret med en halsklämma på den övre sprayfogen.

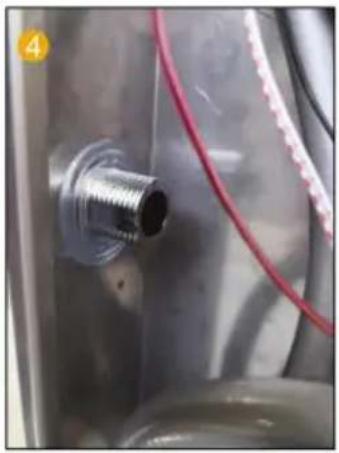

Sätt in handspraymunstycket i panelen och installera packningen.

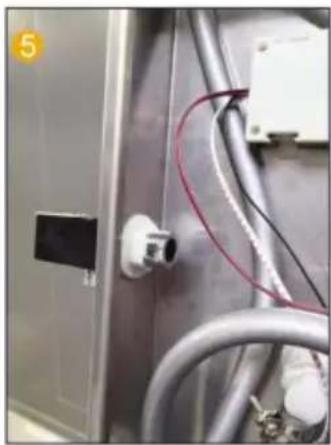

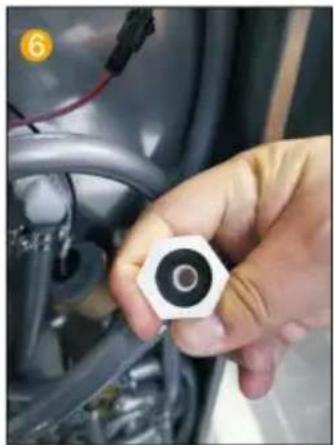

Sprayhylsa med sexkantsmutterhandtag fäst på panelen.

Anslut vattenutloppsanslutningen och handspraysätet.

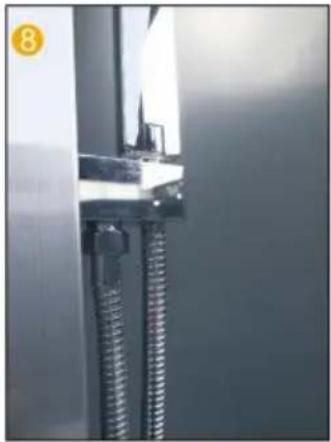

Anslut handsprayslangen till det handhållna duschhuvudet.

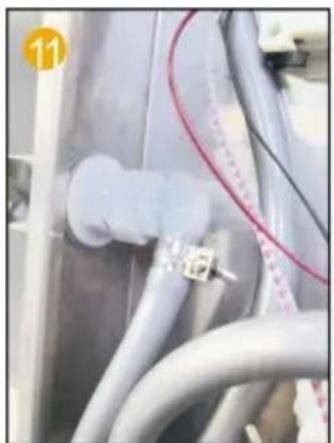

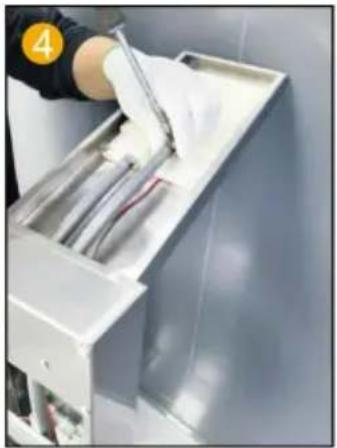

MODELL 8108FH 8009FL

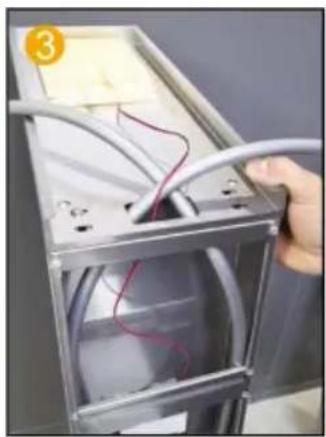

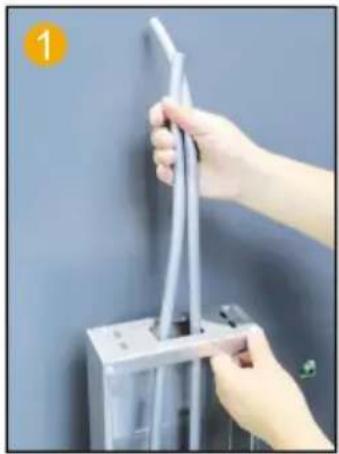

Sätt in PVC-röret från den Ta bort det övre övre öppningen för att sticka sprayskyddet. ut.

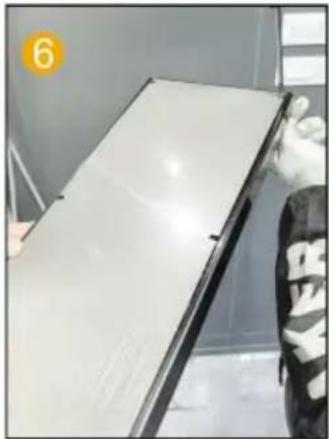

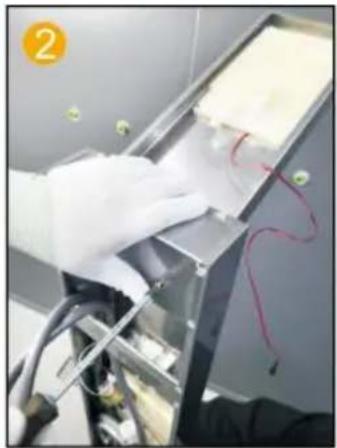

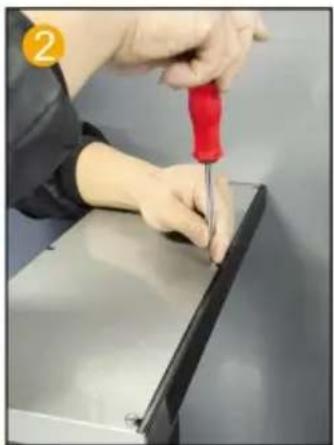

Ta bort det övre sprayskyddet.

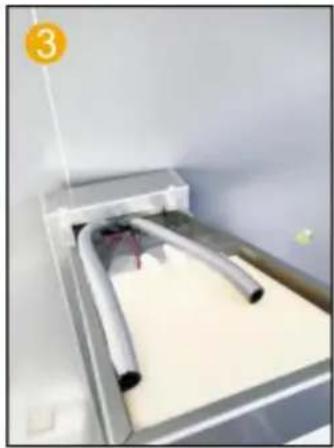

Fixa moderkortet och toppsprayen med 4 par M6- skruvar och muttrar.

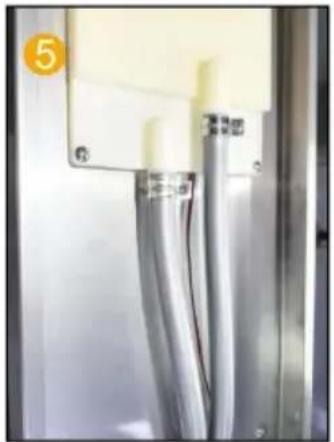

Fäst PVC-röret med Fix tstep spray en halsklämma på täckplattans brunn. toppsprutfog.

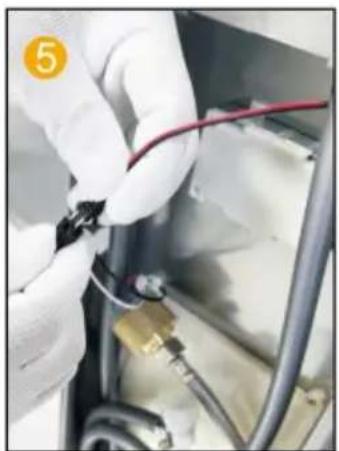

Anslut LED-ljuskabeln Sätt in handspraymunstycket och strömförsörjningsledningen. panelen och installera packningen.

Sätt in handspraymunstycket m. panelen och installera packningen.

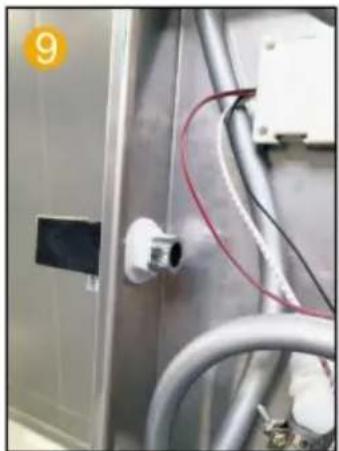

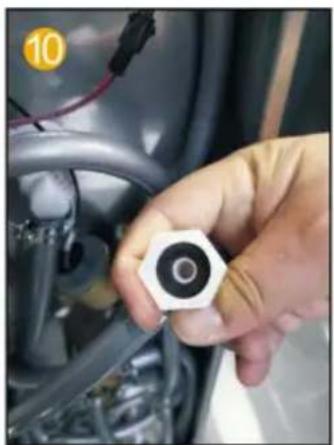

Sätt in handspraymunstycket i panelen och installera packningen

Sätt i 4-punktsgummit Anslut och sprayslangen till Insidan huvud.

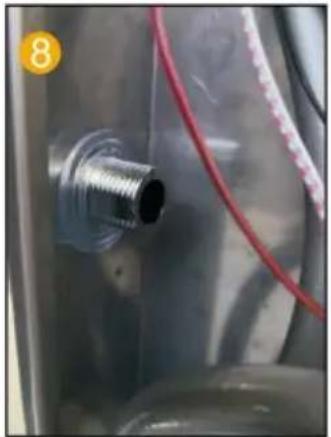

vattnet. Anslut handen till handsprayens utloppskontakt av fogen på handspraysätet. handhållen en duschsits.

Sätt in den övre sprayen i moderkortet inuti hålet.

Använd 2 M4-skruvar för att fästa den fasta huvudplattan och toppspr

Anslut PVC-rör och LED- ljusledningar genom hålet.

Fäst PVC-röret med en halsklämma på den övre sprayfogen

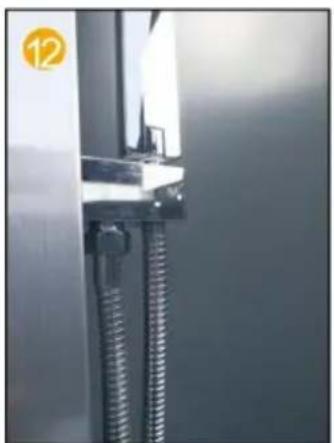

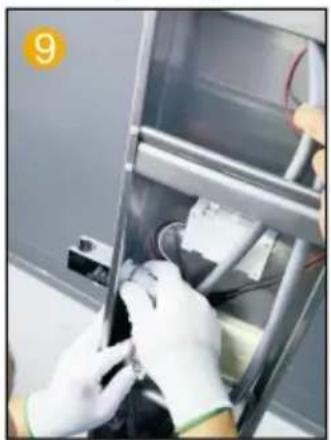

Sprayhylsa med Sprayhylsa med sexkantsmutterhandtag sexkantmutterhandtag fäst på panelen. fäst 4-punktsgummit på panelen och spraya det för hand inuti sitsens fog.

och strömmunstycket i panelens matningsledning och installera packningen

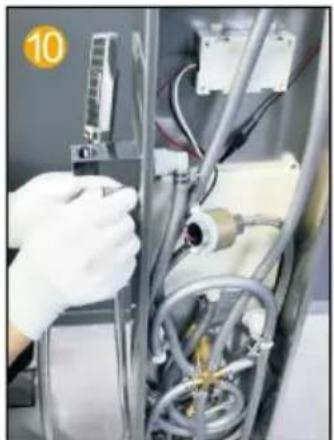

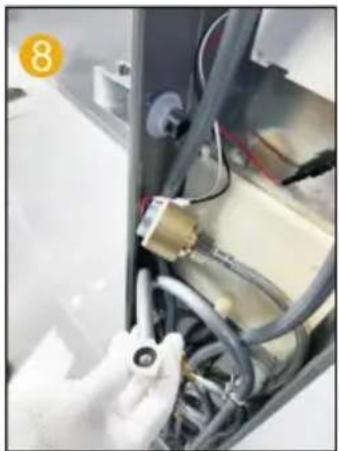

Anslut vattnet Anslut handutloppsanslutningen och sprayslangen tillhandspraysätet. handhållen duschhuvud.

Installationsanmärkningar

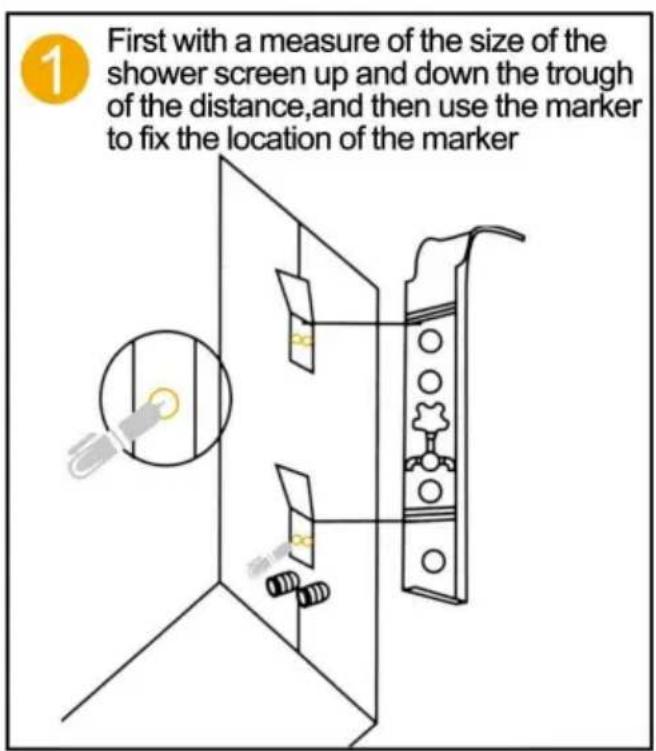

- Enligt höjden på familjens höjd budget duschsystem installationshöjd, mäta duschsystemet på baksidan av stången Avständ, markera på väggen, i motsvarande position av taggen fast hängande järn (upp och ner var och en).
- Anslut varm- och kallvattenslangen (var noga med att rengöra magasinet och smutsen i väggen Våg för att inte blockera, påverka vatteneffekten).
- Duschsystem hängande på väggen, de övre och nedre två korten klämdes fast i två hängande pastor (Obs: dusch Efter systemväggen skakar inte huvudkroppen nära väggen, behöver inte använda ett annat glaslim och andra fixerade verktyg).
Underhållsmetoder för duschsystem i rostfritt stål:
- Regelbunden rengöring av produkten för att hålla dess utseende ljust och rena;
- Rengör ytan med vatten eller ett milt rengöringsmedel och torka av den med en mjuk handduk.
- Observera att den rena produkten av den dolda positionen, snabb rengöring kan göra produkter som håller.
DUSCHPANEL SERIE INSTALLATIONSDIAGRAM

Obs: För den detaljerade installationsvideon, se motsvarande modell och skanna QR-koden nedan för att se.
8015FL


Teknisk support och e-garanticertifikat www.vevor.com/support
