GEBRUIKSAANWIJZING 8108FH Vevor

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening is onder de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie, en (2) dit apparaat moet elke interferentie accepteren ontvangen, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor het recyclen van elektrische en elektronische apparaten

INSTRUCTIES

Waarschuwingstips:

1. Tijdens het installatieproces is het het beste om handschoenen te dragen om scherpe voorwerpen te voorkomen. hoeken van het paneel tegen krassen op de handpalm.
2. Zorg er bij het installeren van de douche voor dat alle verbindingen volledig zijn vastgedraaid om waterlekkage te voorkomen.
3. Zorg ervoor dat de rode en blauwe waterinlaatleidingen in het paneel niet in een opgevouwen toestand om te voorkomen dat de waterdruk wordt beïnvloed.
4. Wanneer de douche niet in gebruik is, sluit u de hoofdkraan van de douche.

BEWAAR DEZE INSTRUCTIES

INSTALLATIE-INSTRUCTIES

Model	8015FL	5017FL	5005FL	1049FL	8004FL	8009FL	8108FH
Montage Type	Muur Berg	Muur Berg	Muur Berg	Muur Berg	Muur Berg	Muur Berg	Muur Berg
Verbinding Draad	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Functies	Vier Modi	Drie Modi	Vijf Modi	Vijf Modi	Zes Modi	Zes Modi	Zes Modi
Baduitloop	×	×
Temperatuur Weergave	×	×	×	×
LED-lamp	×	×	×	×
Stroom	×	×	×	×	Waterkracht Stroom (AC6V)	Waterkracht Stroom (AC6V)	Waterkracht Stroom (AC6V)
Handdouche 3-standen 1-stand		1-stand 1-stand 3-standen		3-standen 3-standen
Finish	Vingerafdrukvrij geborsteld nikkel douchesysteem						Zwart titanium
Materiaal	304 roestvrij staal, messing, PVC, ABS

ONDERDELENLIJST

MODEL		8015FL 8009FL	1049FL 8004FL	5005FL 5017FL	8108FH
Draagbaar Douche		1 stuks	1 stuks	1 stuks	1 stuks
1,5 meter Hand Sproeislang		1 stuks	1 stuks	1 stuks	1 stuks
Hand Spuitstoel		1 stuks	1 stuks	1 stuks	1 stuks
1/2 Rechts Hoek Adapter		2 stuks	2 stuks	2 stuks	2 stuks
4-punts Rubber		2 stuks	2 stuks	2 stuks	2 stuks
Zelf Tikken Schroef		4 stuks	4 stuks	4 stuks	4 stuks
Bevestigingsmiddel		2 stuks	2 stuks	2 stuks	2 stuks

MODEL		8015FL 8009FL	1049FL 8004FL		5005FL 5017FL	8108FH
Ringetje		1 stuks	1 stuks	1 stuks	1 stuks	1 stuks
Zeshoek Moer		1 stuks	1 stuks	1 stuks	1 stuks	1 stuks
M6 moer		4 stuks	4 stuks	0 stuks	4 stuks	4 stuks
M6*10 Schroef		4 stuks	4 stuks	0 stuks	4 stuks	4 stuks
Slang Klem		2 stuks	2 stuks	2 stuks	2 stuks	2 stuks
M4*10 Schroef		0 stuks	0 stuks	2 stuks	0 stuks	0 stuks
Paneel Katoenen tas		1 stuks	1 stuks	1 stuks	1 stuks	1 stuks
Bovenste sproeier Katoenen tas		1 stuks	1 stuks	1 stuks	1 stuks	1 stuks

MONTAGE-INSTRUCTIES

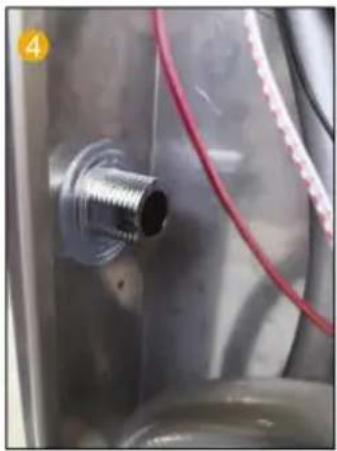

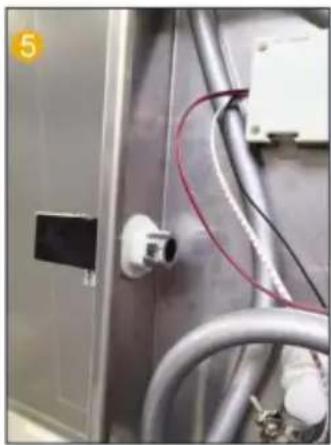

Modellen 8015FL/5017FL/5005FL/1049FL

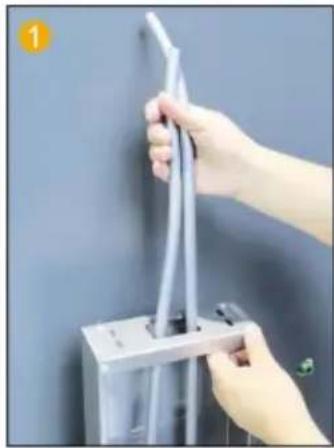

Steek de PVC-buis door de bovenste opening naar binnen.

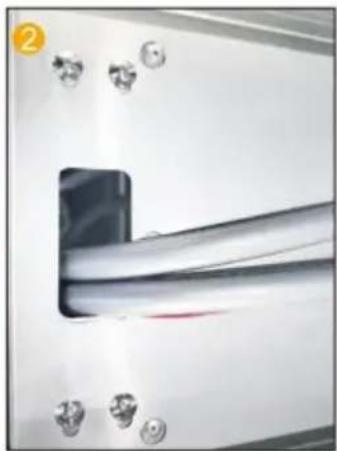

Bevestig het moederbord en de bovenste spuitbus met 4 paar M6-schroeven en moeren.

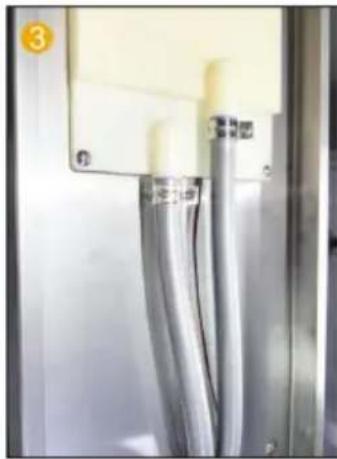

Bevestig de PVC-buis met een klem aan de bovenste spuitverbinding.

Plaats de handsproeikop in het paneel en monteer de pakking.

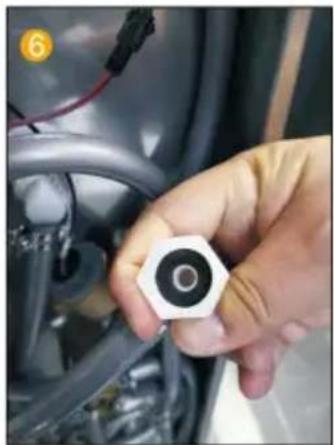

Spuitbus met zeskantmoergreep bevestigd op het paneel.

Plaats het 4-puntsrubber in de handsproeier in het scharnier van de stoel.

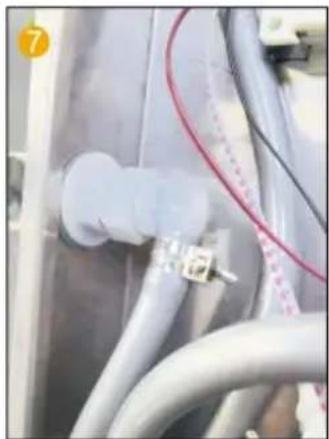

Sluit de wateruitlaataansluiting aan op de aansluiting van de

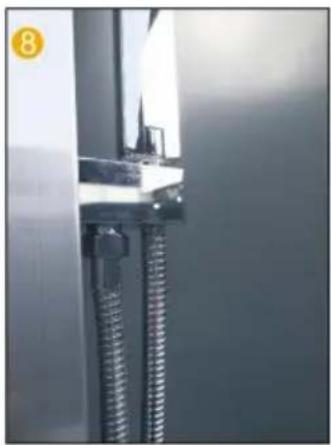

Sluit de handdoucheslang aan op de handdouche. handsproeierzitting.

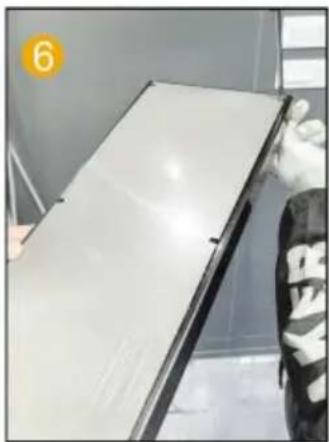

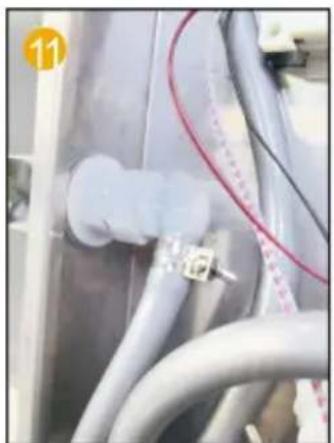

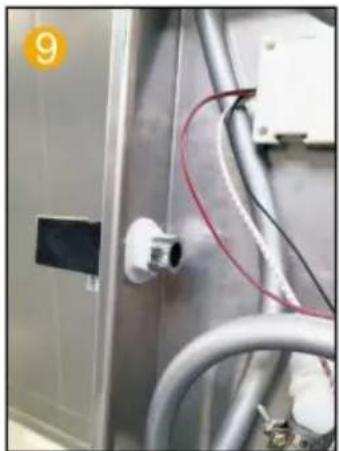

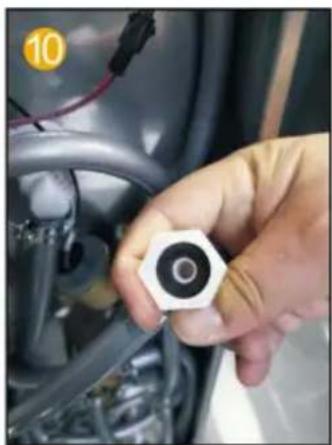

MODEL 8108FH 8009FL

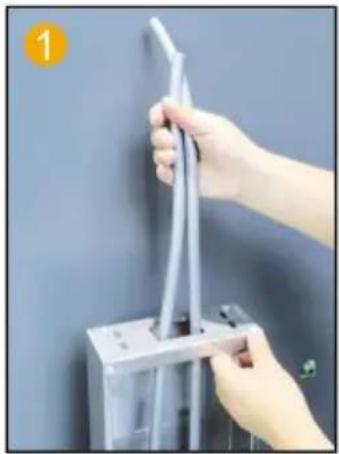

Steek de PVC-buis door de bovenste opening naar binnen.

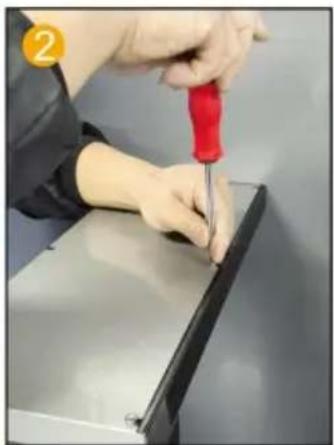

Verwijder de bovenste sproeikop.

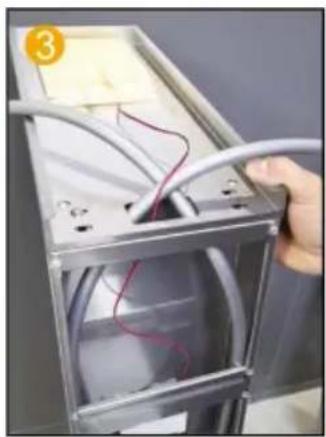

Leid de led-draad langs het gat in het moederbord.

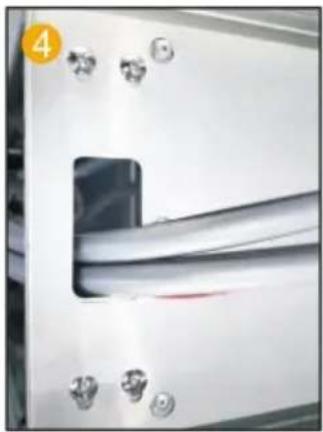

Bevestig het moederbord en de bovenste spuitbus met 4 paar M6-schroeven en moeren.

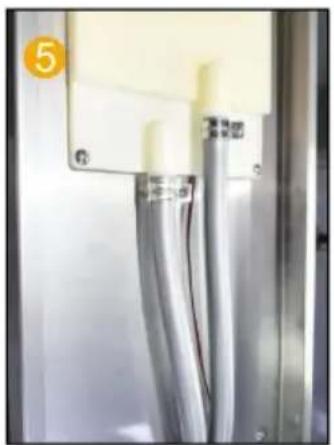

Bevestig de PVC-buis meten keelklem op de afdekplaat en bevestig de bovenste spuitverbinding.

Sluit de LED-lichtkabel en de stroomtoevoer aan.

Plaats de handsproeikop in het paneel en monteer de pakking.

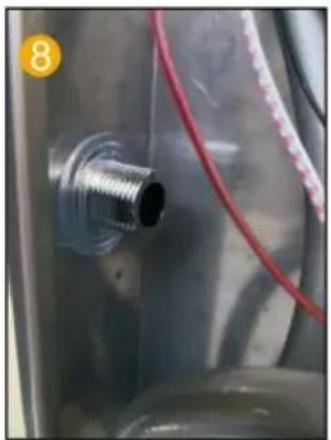

Plaats de handsproeikop in het paneel en monteer de pakking

Plaats de 4-punts rubberen Sluit de waterslang aan op de aansluiting van de handsproeier en de handsproeier. Binnenin de aansluiting van de handsproeierzitting. handmatige douchezitting.

Let op: 8009FL geen stap 2, geen stap 6.

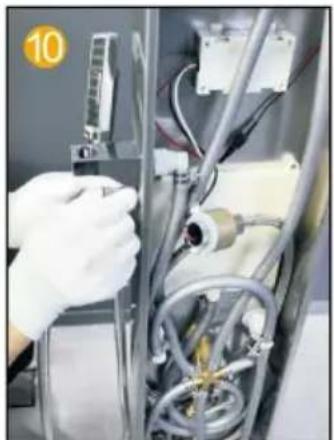

MODEL 8004FL

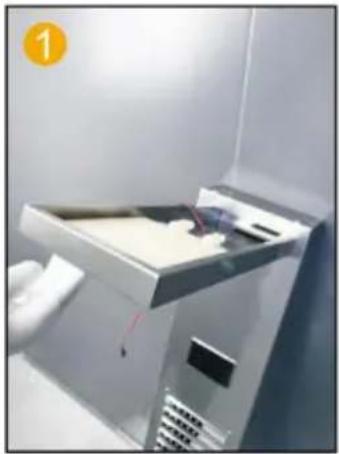

Plaats de bovenste spray in het moederbord, in het gat.

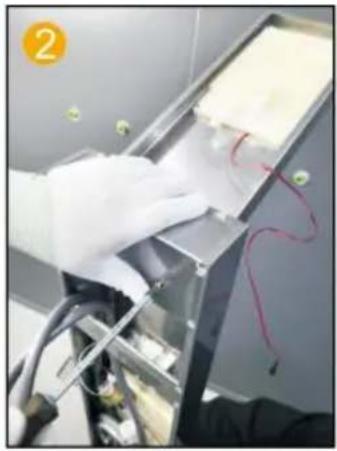

Gebruik 2 M4-schroeven om de hoofdbevestigingsplaat en de bovenste sproeier vast te zetten.

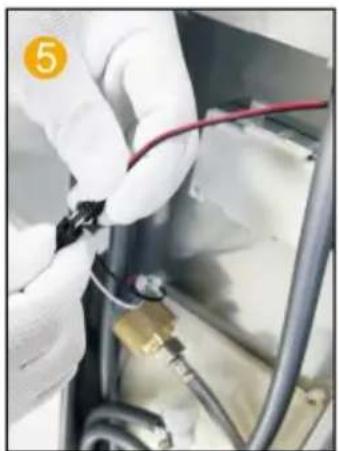

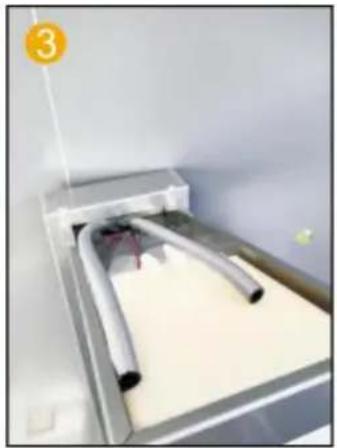

Sluit de PVC-buizen en de LED-lichtdraden aan en rijg ze door het gat.

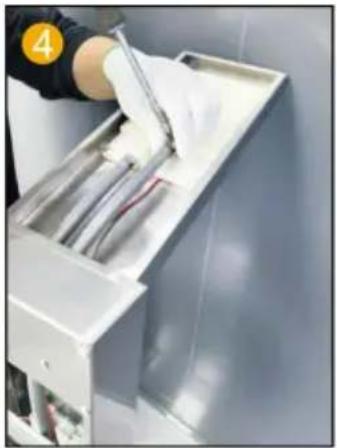

Bevestig de PVC-buis met een keelklem op de bovenste spuitverbinding

Steek de kabel van de chtige sproeier in de el en monteer de pakking

Spuitbus met Spuitbus met zeskantmoergreep bevestigd 4-puntsrubber op het paneel

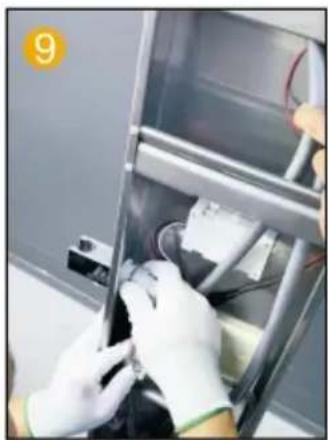

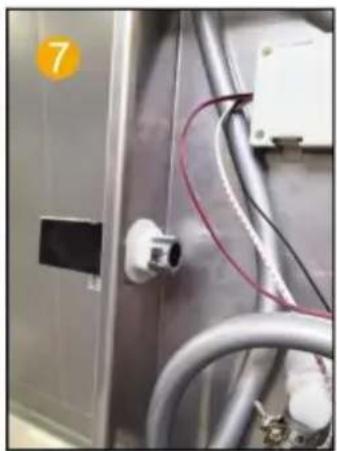

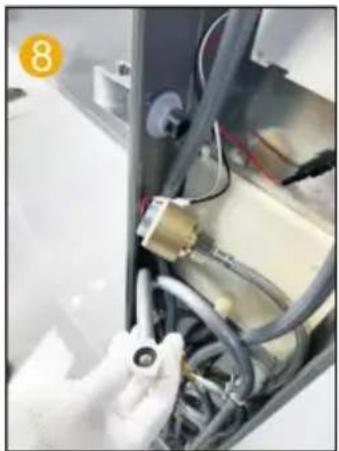

zeskantmoergreep op het paneel. Bevestig het en spuit het met de hand in de verbinding van de zitting.

Sluit het water aan. Sluit de handdoucheaansluiting en de sproeislang aan het scharnier van de handdouchezitting. Handdouche.

Installatie-opmerkingen

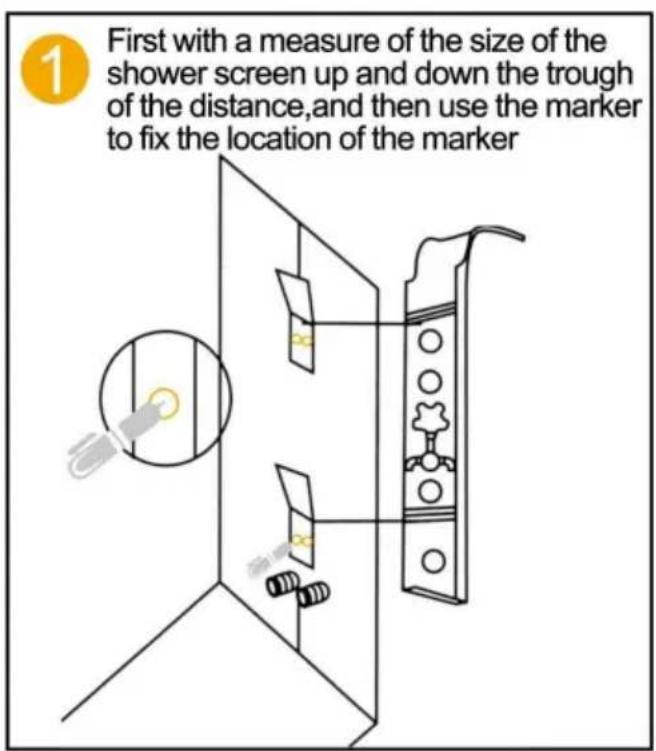

1. Meet, afhankelijk van de hoogte van het gezinsbudget voor de installatie van het douchesysteem, de afstand van het douchesysteem op de achterkant van de stang, markeer deze op de muur, in d overeenkomstige positie van het label dat het strijkijzer ophangt (elk omhoog en omlaag).
2. Sluit de warm- en koudwaterslang aan (zorg ervoor dat u het magazijn en het vuil in de muur schoonmaakt om verstoppingen te voorkomen die het watereffect beïnvloeden).
3. Douchesysteem aan de muur hangen, de bovenste en onderste twee kaarten zijn vastgeklemd in twee ophangpasta's (Let op: douchesysteem Na de wand van het systeem schudt het hoofdgedeelte dicht bij de muur niet, hoeft u geen andere glaslijm en andere gereedschappen te gebruiken om he vast te zetten).

Onderhoudsmethoden voor roestvrijstalen douchesystemen

1. Regelmatige reiniging van het product om het uiterlijk ervan helder en mooi te houden schoon;
2. Maak het oppervlak schoon met water of een mild schoonmaakmiddel en veeg het af met een zachte handdoek.
3. Houd er rekening mee dat het schone product van de verborgen positie, tijdige reiniging kan maken producten die lang meegaan.

INSTALLATIEDIAGRAM DOUCHEPANEELSERIE

Let op: voor de gedetailleerde installatievideo raadpleegt u het overeenkomstige model en scant u de onderstaande QR-code om deze te bekijk
