BRUKSANVISNING 8124FL Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igem om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är de kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

INSTRUKTIONER

Varningstips:

1. Under installationsprocessen är det bäst att bära handskar för att förhindra vassa hörn på panelen från att repa handflatan.
2. När du installerar duschen, se till att alla skarvar är helt åtdragna för att undvika vattenläckage.
3. Se till att de röda och blå vatteninloppsrören inuti panelen är i ett icke hopvikt tillständ för att undvika att vattentrycket påverkas.
4. När duschen inte används, stäng duschens omkopplingsventil.

SPARA DESSA INSTRUKTIONER

INSTALLATIONSINSTRUKTIONER

Modell	6002FL 80	39FL 6012	FL 8124FL	7009FL 701	6FL 7002FL	7015FY
Montering Typ	Väggfäste
Förbindelse Tråd	G1/2"
Funktioner	Fyra Lägen	Sex Lägen	Fem Lägen	Fem Lägen	Fem Lägen	Tre Lägen	Fyra Lägen	Fyra Lägen
Badkarspip	ÿ	ÿ	ÿ	ÿ	ÿ	✕	ÿ	ÿ
Temperatur Visa	✕	ÿ	✕	✕	ÿ	✕	ÿ	✕
LED-lampa	ÿ	ÿ	ÿ	ÿ	✕	✕	✕	✕
Driva	torr cell (DC3V)	torr cell (DC3V)	torr cell (DC3V)	torr cell (DC3V)	torr cell (DC3V)	✕	torr cell (DC3V)	✕
Hand Dusch	1-Setting	3-Setting	1-Setting	1-Setting	3-Setting	5-Setting	1-Setting	1-Setting
Avsluta	Duschsystem av borstat nickel utan fingeravtryck							Svart-Målning
Material	304 Rostfritt Stål, mässing, PVC, ABS		201 Rostfritt Stål, mässing, 304 PVC, ABS		rostfritt stål, mässing, PVC, ABS

DELLISTA

MODELL		8039FL	6002FL 6012FL 8124FL	7009FL 7016FL 7002FL		7015FY
Handhällen Dusch		1 st	1 st	1 st	1 st	1 st	1 st
1,5 meter Hand Spray Slang		1 st	1 st	1 st	1 st	1 st	1 st
Hand Spray säte		1 st	1 st	1 st	1 st	1 st	0 st
1/2 rätt Vinkel Adapter		2st 2st 2st		2st		2 st	2 st
4-punkts Gummi		2st 2st 2st		2st		2 st	2 st
Själv Tappning Skruva		4st 4st 4st		4st 4 st		4 st
Fästanordning		2st 2st 2st		2st		2 st	2 st
Grommet			1 st	1 st	1 st	1 st	2 st
Sexhörning Mutter		1 st	1 st	1 st	1 st	1 st	1 st
MODELL		8039FL	6002FL6012FL8124FL	7009FL 7016FL 7002FL 7015FY
M6 Mutter		4st 4st 0st		0st 0st 0st
M6*10Skruva		4st 4st 0st		0st 0st 0st
Slangklämma		2st 2st 0st		0st 0st 0st
MässingDuscharm		0st 0st 1st			1st 1st 0st
PanelBomullsväska		1st 1st 1st		1st 1st 1st
Top SprayBomullsväska		1st 1st 0st		0st 0st 0st
BatteriAA1,5V		2st 2st 2st		0st 2st 0st
RostfriStålVattenuttagÄrm		0st 0st 0st		0st 0st 1 st
Hex i mässingMutter		0st 0st 0st		0st 0st 1st
VattenuttagAdapter		0st 0st 0st		0st 0st			1 st
VäggmonteradSpraybås		0st 0st 0st		0st 0st			1 st

MONTERINGSINSTRUKTIONER

MODELL 6012FL/6002FL/8039FL/8124FL

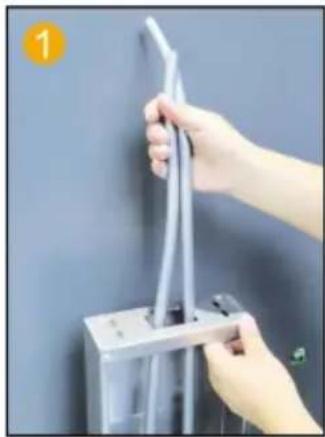

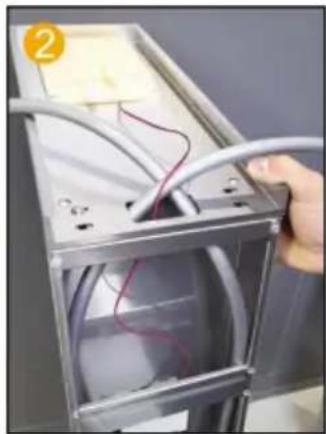

Sätt in PVC-röret från den Dra LED-ljuskabeln längs övre öppningen för att sticka hålinsatsen i moderkortet. ut.

Fixa moderkortet och toppsprayen med 4 par M6- skruvar och muttrar.

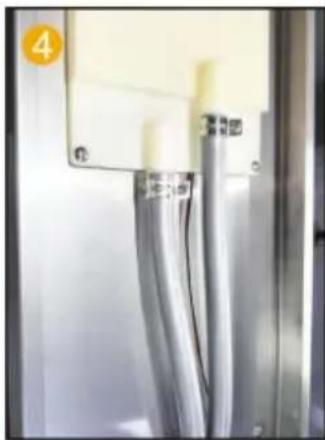

Fäst PVC-röret med en halsklämma på den övre sprayfogen.

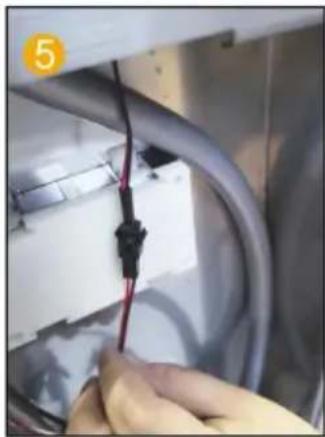

Anslut LED-ljuskabeln Sätt i 2 AA-batterier i och strömförsörjningsledningenbatterifacket.

Sätt i 2 AA-batterier i

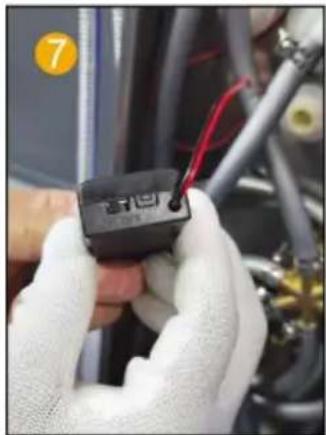

Slå på batterilådan.

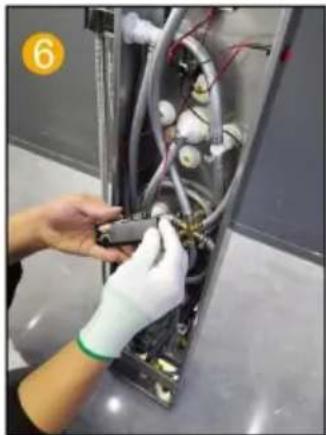

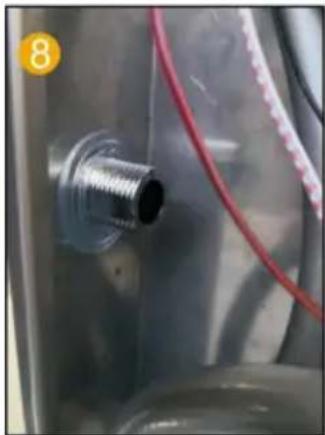

Sätt in handspraymunstycket i panelen och installera packningen.

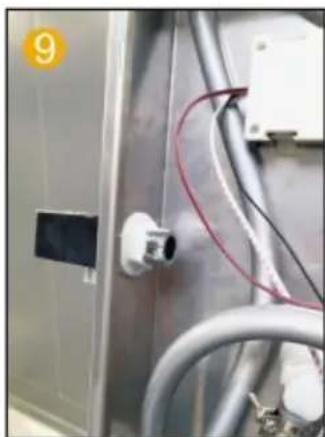

Sätt in handspraymunstycket Sätt i 4-punktsgummit Anslut vattnet till i panelen och installera handsprayutloppsanslutningen och inuti skarven på packningen. handspraysätets ledsäte.

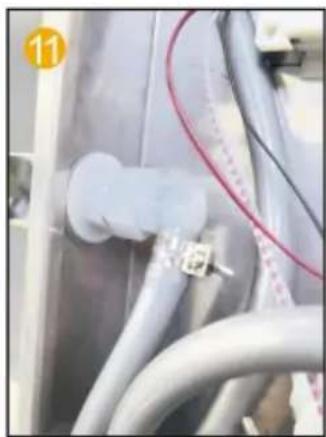

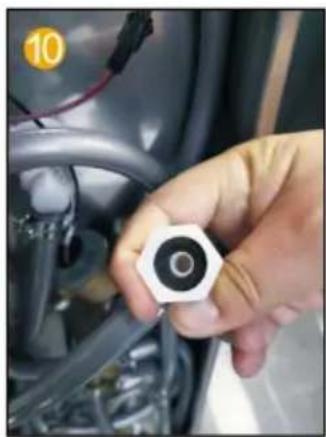

Sätt i 4-punktsgummit Anslut vattnet till handsprayutloppsanslutningen och inuti skarven på handspraysätets ledsäte.

Slå på batterilådan.

Anslut handsprayslangen till det handhållna duschhuvudet.

MODELL 7009FL/7016FL/7002FL

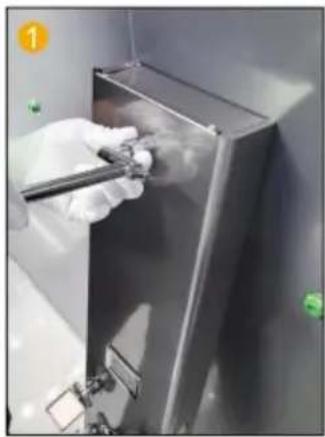

Fäst vattenutloppsarmen till huvudstyrelsen.

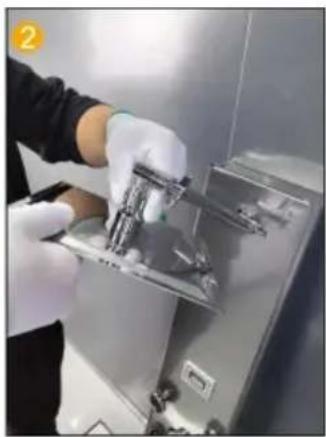

Anslut den övre sprayen och vattenutloppsarmen
gemensam.

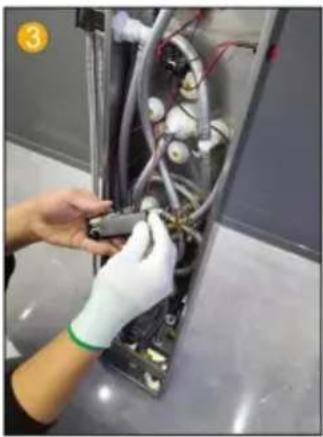

Sätt i 2 AA-batterier batteriet avdelning.

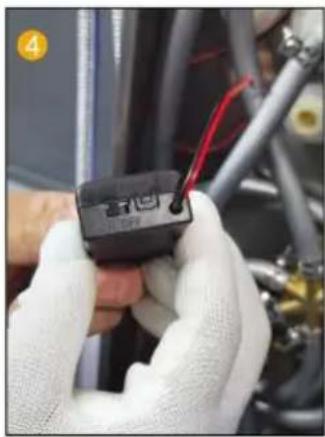

Byt batterilåda till PÅ.

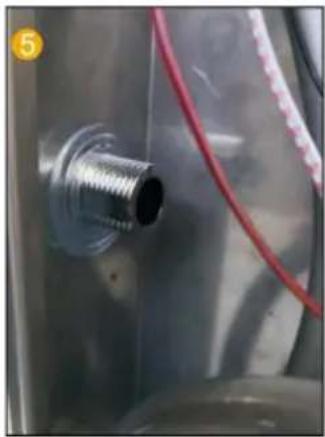

Sätt in handspraymunstycket i panelen och installera packningen.

Sätt in handspraymunstycket i panelen och installera packningen.

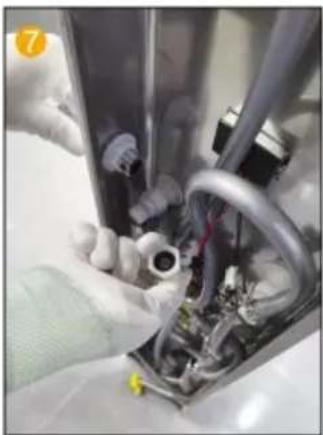

Sätt på 4-vägsgummit in i kontakten på handspray säte.

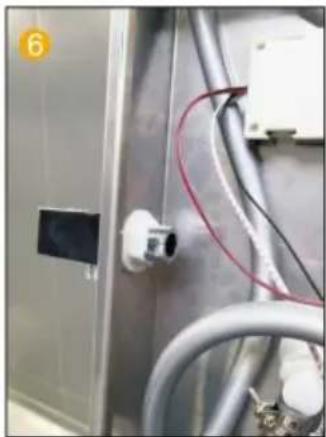

Anslut vattenutloppskontakten till handen spray säte kontakt.

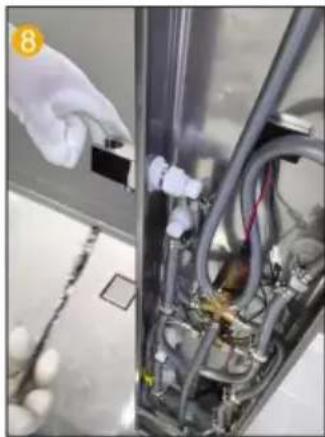

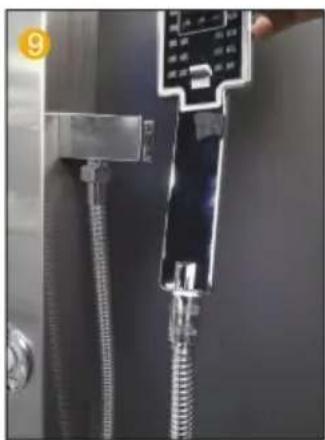

Anslut den handhållna duschslang och handhållet duschhuvud.

Obs: 7016FL inga steg 3 och 4.

MODELL 7015FY

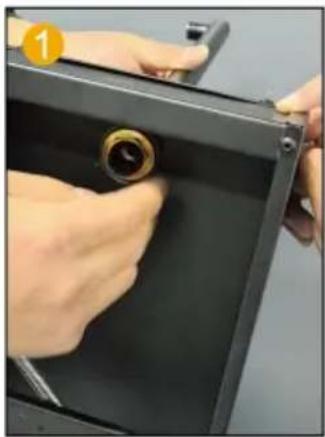

Fäst vattenutloppsarmen till huvudstyrelsen med muttrar och brickor.

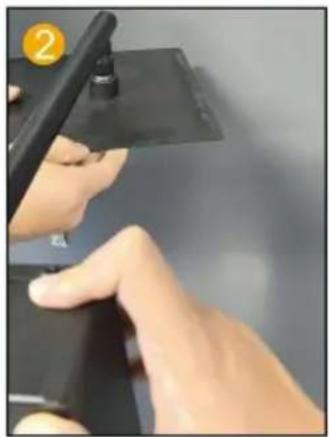

Anslut den övre sprayen och vattenutloppsarmen
gemensam.

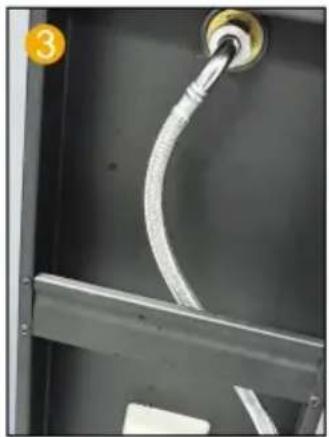

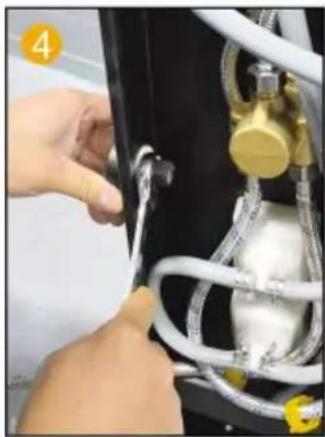

Anslut stälträden röret och duscharmen och dra åt den.

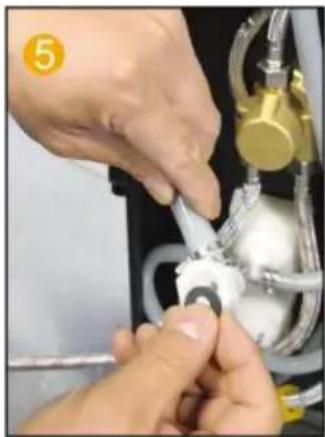

Fäst duschutloppsanslutningen till panelen med en mutter.

Sätt på 4-vägsgummit in i duschhuvudet duschhuvudsfa kontakt.

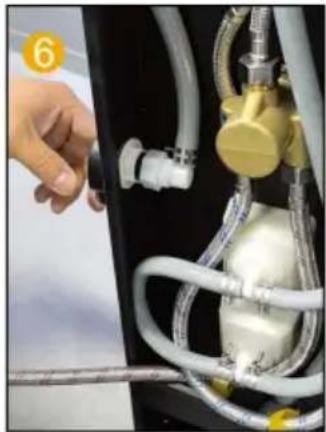

Anslut vattenutloppskontakten äste färdigt. duschmunstycke vattenuttag.

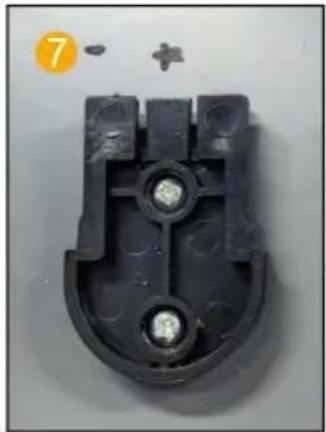

Fixa duschhuvudet fäste på väggen vid lämplig position med skruvar och muttrar.

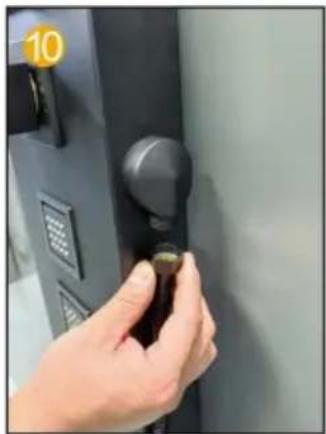

Fäst panelen på väggen i lämplig höjd med fästet.

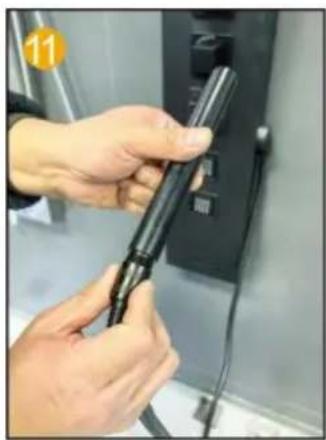

Anslut handenheten duschhuvud till slang.

Anslut till handhället duschhuvud.

Installationen är klar.

INSTALLATIONSSTEG (ALLMÄNT)

Installationsanmärkningar

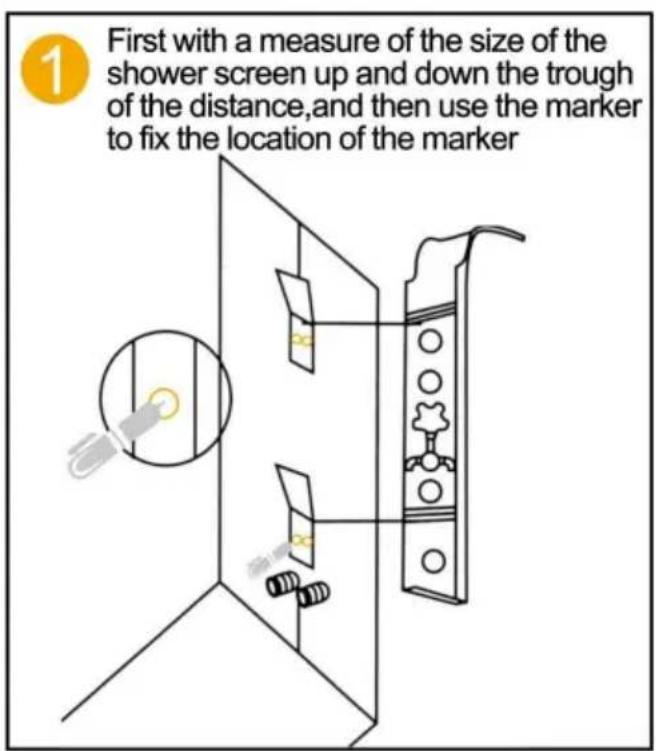

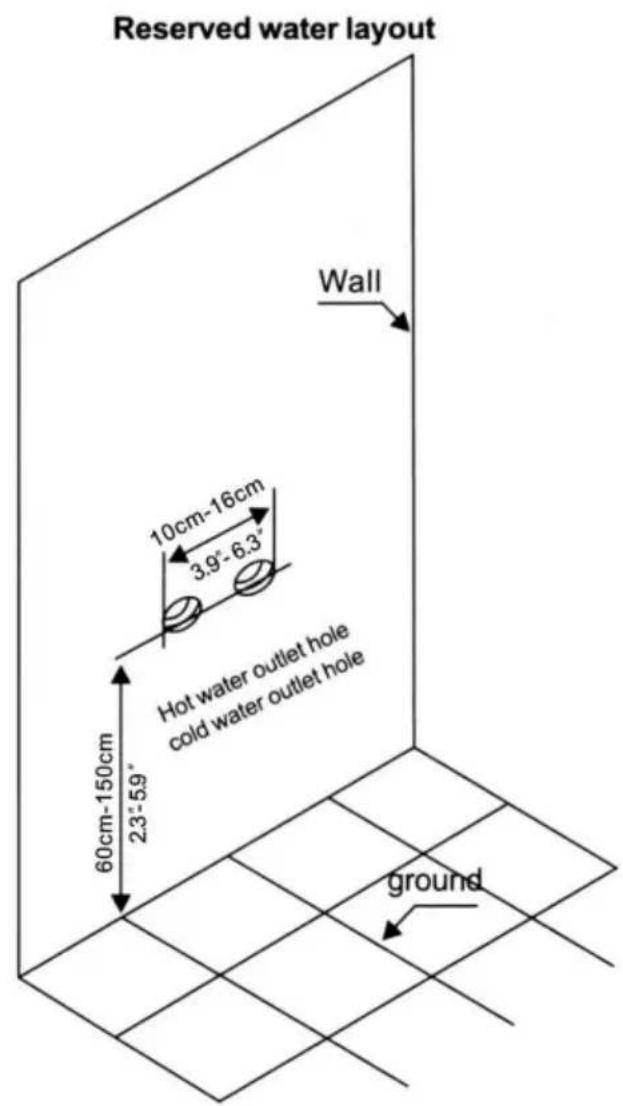

1. Enligt höjden på familjens höjd budget duschsystem installationshöjd, mäta duschsystemet på baksidan av stången Avständ, markera på väggen, i motsvarande position av taggen fast hängande järn (upp och ner var och en).
2. Anslut varm- och kallvattenslangen (var noga med att rengöra magasinet och smutsen i väggen Våg för att inte blockera, påverka vatteneffekten).
3. Duschsystem hängande på väggen, de övre och nedre två korten klämdes fast i två hängande pastor (Obs: dusch Efter systemväggen skakar inte huvudkroppen nära väggen, behöver inte använda ett annat glaslim och andra fixerade verktyg).

Underhållsmetoder för duschsystem i rostfritt stål:

1. Regelbunden rengöring av produkten för att hålla dess utseende ljust och rena;
2. Rengör ytan med vatten eller ett milt rengöringsmedel och torka av den med en mjuk handduk.
3. Observera att den rena produkten av den dolda positionen, snabb rengöring kan göra produkter som håller.

DUSCHPANEL SERIE INSTALLATIONSDIAGRAM

Obs: För den detaljerade installationsvideon, se motsvarande modell och skanna QR-koden nedan för att se.

6002FL / 6012FL
