8015FL - Colonna doccia Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Colonna doccia
Marca	Vevor
Modello	8015FL
Alimentazione	Senza alimentazione elettrica
Funzioni della doccia fissa	4 modalità di getto
Funzioni del soffione	3 impostazioni
Raccordo per vasca	No
Display della temperatura	No
Luce LED	No
Tipo di montaggio	A parete
Raccordo	G1/2"
Materiale	Acciaio inossidabile, ottone, PVC, ABS
Finiture	Nichel spazzolato anti-impronte
Contenuto della confezione	Pannello principale, soffione doccia a 3 funzioni, flessibile 1,5 m, supporto soffione, adattatori curvi, viti, guarnizioni
Manutenzione	Pulire con acqua o detergente delicato, asciugare con un panno morbido
Sicurezza	Indossare guanti durante l'installazione; serrare tutte le guarnizioni per evitare perdite
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Omologazione	Conforme alla parte 15 della FCC

Domande frequenti - 8015FL Vevor

Come installare la colonna doccia Vevor 8015FL?

Fissare le staffe di sospensione al muro dopo aver segnato le posizioni. Collegare i tubi dell'acqua calda e fredda (raccordi G1/2). Appendere il pannello alle staffe e serrare le viti. Verificare la tenuta delle guarnizioni.

Quali sono le modalità di getto disponibili?

La doccia fissa offre 4 modalità (pioggia, massaggio, ecc.). Il soffione offre 3 impostazioni.

La colonna è fornita con un soffione?

Sì, è fornita con un soffione a 3 funzioni e un flessibile di 1,5 metri.

Come mantenere la finitura nichel spazzolato?

Pulire regolarmente la superficie con acqua o un detergente delicato e asciugare con un panno morbido per mantenere la lucentezza.

Cosa fare in caso di perdita d'acqua?

Verificare che tutte le guarnizioni siano correttamente serrate. Assicurarsi che i tubi di ingresso rosso e blu non siano piegati. Se necessario, sostituire le guarnizioni.

Posso utilizzare la colonna senza elettricità?

Sì, questo modello 8015FL non richiede alcuna alimentazione elettrica. Funziona solo con la pressione dell'acqua.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un cacciavite, di una chiave regolabile, di una livella a bolla e di guanti di protezione per evitare tagli.

Come regolare la pressione dell'acqua?

La pressione dipende dalla vostra rete. Assicurarsi che i tubi di ingresso non siano piegati e che i filtri siano puliti. Regolare il rubinetto di arresto se disponibile.

La colonna è compatibile con tutti i raccordi standard?

Sì, utilizza raccordi G1/2 standard. Adattare se necessario con gli adattatori curvi forniti.

Dove trovare il manuale completo e l'assistenza?

Scarica il manuale su notice-facile.com o consulta l'assistenza tecnica su www.vevor.com/support per il certificato di garanzia.

MANUALE UTENTE 8015FL Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

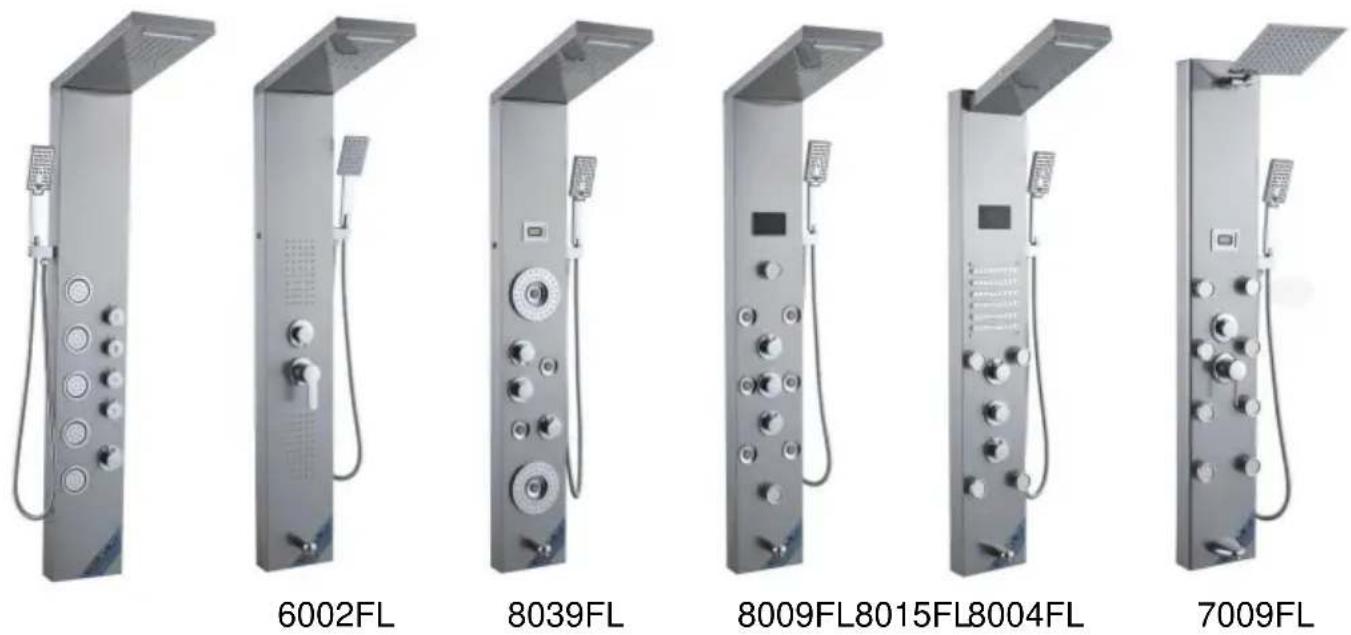

TORRE PANNELLO DOCCIA

MODELLO:8015FL/6002FL/8039FL/8009FL/8004FL/7009FL

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TORRE PANNELLO DOCCIA

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Sentiti libero di Contattaci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere tutte le istruzioni del manuale attentamente prima di operare. VEVOR si riserva una chiara interpretazione della ns Manuale d'uso. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE AL PRODOTTO

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato attraverso indica che il prodotto necessita di raccolta differenziata raccolta nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici ma devono essere portati in un punto di raccolta per il riciclaggio di materiale elettrico e dispositivi elettronici.

Suggerimenti per gli avvisi:

1. Durante il processo di installazione, è meglio indossare guanti per evitare tagli taglienti angoli del pannello da graffi sul palmo della mano.
2. Durante l'installazione della doccia, assicurarsi che tutte le giunture siano completamente chiuse e serrate per evitare perdite d'acqua.
3. Assicurarsi che i tubi rosso e blu di ingresso dell'acqua all'interno del pannello non siano piegati in posizione non corretta, per evitare di influenzare la pressione dell'acqua.
4. Quando la doccia non è in uso, chiudere la valvola di commutazione della doccia.

CONSERVARE QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti di un dispositivo digitale di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare danni.

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere il problema di interferenza adottando una o più delle seguenti misure.

• Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

ISTRUZIONI PER L'INSTALLAZIONE

Modello	8015FL 6002	FL 8039FL 80	09FL 8004FL 7	009FL
MontaggioTipo	PareteMontare	PareteMontare	PareteMontare	PareteMontare	PareteMontare	PareteMontare
ConnessioneFilo	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Funzioni	quattroModalità	CinqueModalità	SeiModalità	SeiModalità	SeiModalità	CinqueModalità
Beccuccio della vasca	×	ÿ	ÿ	ÿ	ÿ	ÿ
Temperatura eVisualizzare	×	×	ÿ	ÿ	ÿ	ÿ
Lampada a LED	×	ÿ	ÿ	ÿ	ÿ	×
Energia	×	Cella a seccoÿDC3Vÿ	Cella a seccoÿDC3Vÿ	IdroEnergiaÿAC6Vÿ	IdroEnergiaÿAC6Vÿ	Cella a seccoÿDC3Vÿ
ManoDoccia	3 impostazioni	1 impostazione	3 impostazioni	3 impostazioni	3 impostazioni	3 impostazioni
Fine	Sistema doccia in nichel spazzolato senza impronte digitali
Materiale	Acciaio inossidabile, ottone, PVC, ABS

ELENCO DELLE PARTI

MODEL		8015FL8039FL8009FL	6002FL	8004FL	7009FL
M6 nut		4pcs	4pcs	0pcs	0pcs
M6 * 10 screw		4pcs	4pcs	0pcs	0pcs
Hose Clamp		2pcs	2pcs	2pcs	0pcs
M4 * 10 screw		0pcs	0pcs	2pcs	0pcs
Brass shower arm		0pcs	0pcs	0pcs	1pcs
Single function handheld shower		0pcs	1pcs	0pcs	0pcs
Panel cotton bag		1pcs	1pcs	1pcs	1pcs
Top spray cotton bag		1pcs	1pcs	1pcs	0pcs
Three function handheld shower		1pcs	0pcs	1pcs	1pcs
1.5 meter hand spray hose		1pcs	1pcs	1pcs	1pcs
Hand spray seat		1pcs	1pcs	1pcs	1pcs
1/2 right angle adapter		2pcs	2pcs	2pcs	2pcs
4-point rubber		2pcs	2pcs	2pcs	2pcs
Self tapping screw		4pcs	4pcs	4pcs	4pcs
Fastener		2pcs	2pcs	2pcs	2pcs
Grommet		1pcs	1pcs	1pcs	1pcs
Hexagon nut		1pcs	1pcs	1pcs	1pcs

ISTRUZIONI DI MONTAGGIO

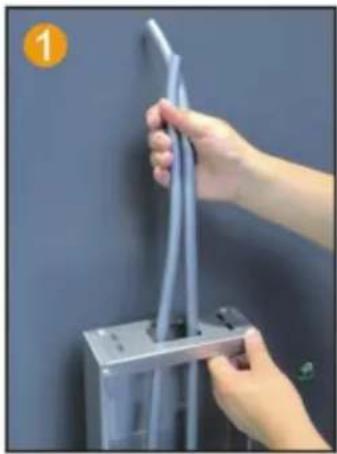

MODELLO 8015FL/6002FL/8039FL/8009FL

Collegare il tubo flessibile della doccetta alla doccetta manuale. Nota: l'8015FL non ha i passaggi 2, 5, 6 e 7. L'8009FL non ha i passaggi 6 e 7.

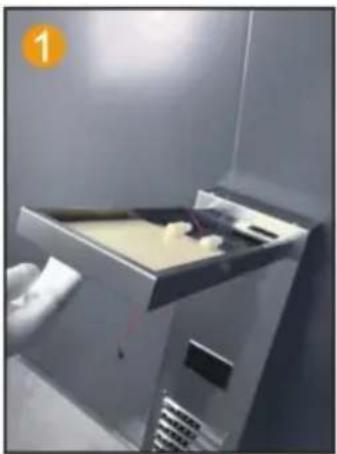

MODELLO 8004FL

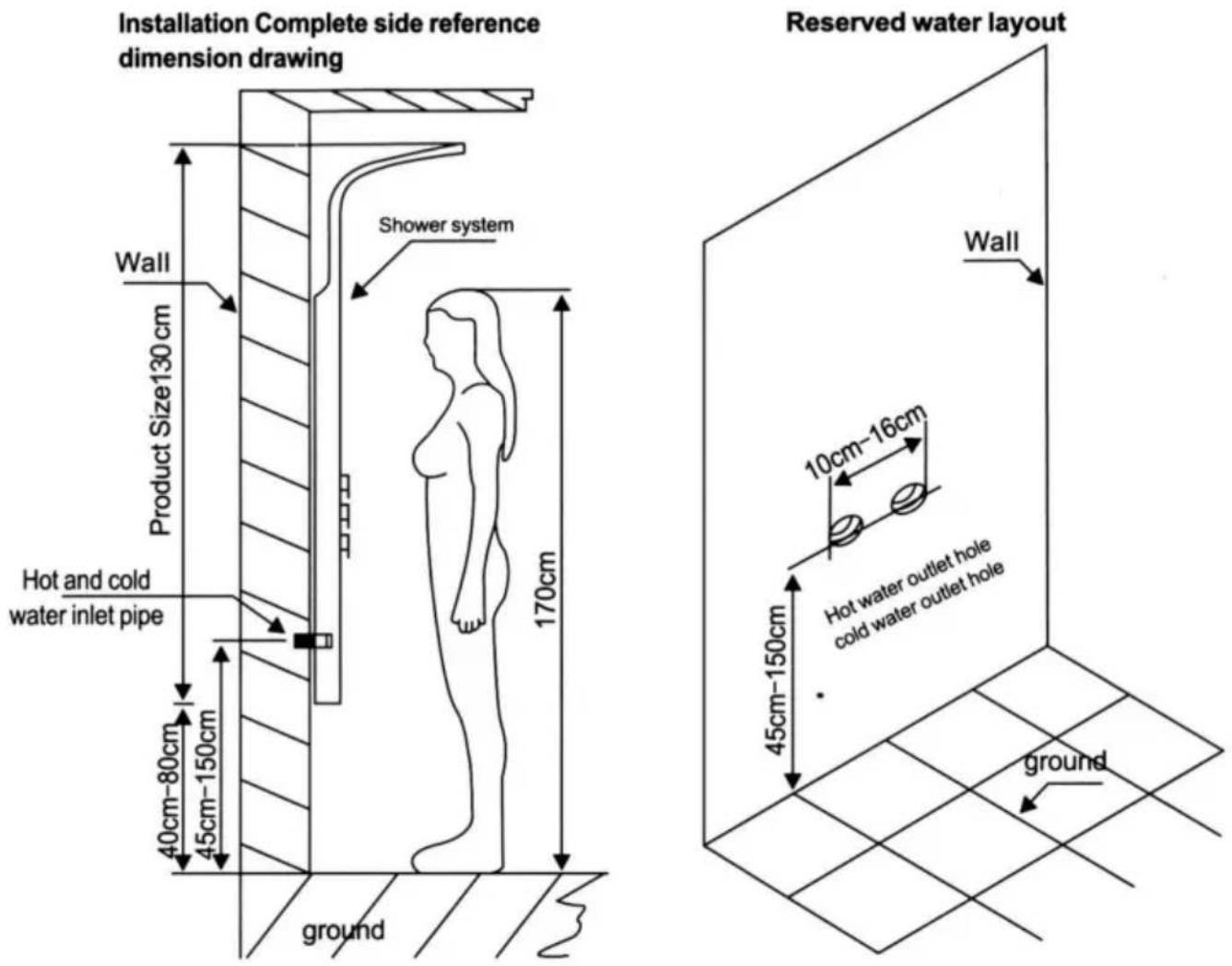

FASI DI INSTALLAZIONE (GENERALI)

Note di installazione

1. In base all'altezza di installazione del sistema doccia economico e all'altezza della famiglia, misurare la distanza del sistema doccia sul retro della barra, segnare sul muro, nella posizione corrispondente dell'etichetta fissata sul ferro da stiro (su e giù ciascuno).
2. Collegare il tubo dell'acqua calda e fredda (assicurarsi di pulire il caricatore e lo sporco nella bilancia a muro in modo da non bloccarlo e influenzare l'effetto dell'acqua).
3. Sistema doccia appeso al muro, le due schede superiore e inferiore sono fissate con due paste sospese (Nota: dopo il montaggio del sistema doccia a muro, il corpo principale vicino al muro non trema, non è necessario utilizzare un'altra colla per vetro e altri strumenti corretti).

Metodi di manutenzione del sistema doccia in acciaio inossidabile

1. Pulire regolarmente il prodotto per mantenerne l'aspetto brillante e pulito.
2. Pulisci la superficie con acqua o un detergente delicato e asciugala con un panno morbido.

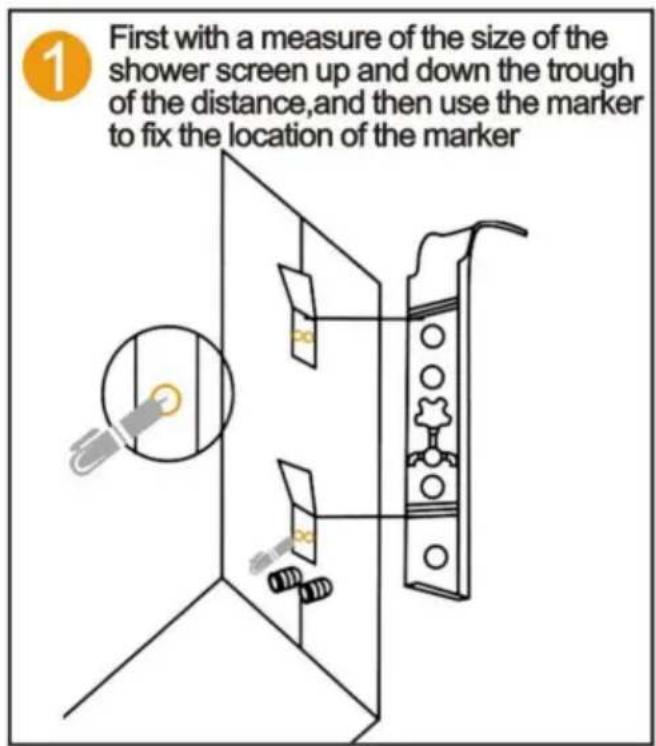

SCHEMA INSTALLAZIONE SERIE PANNELLI DOCCIA

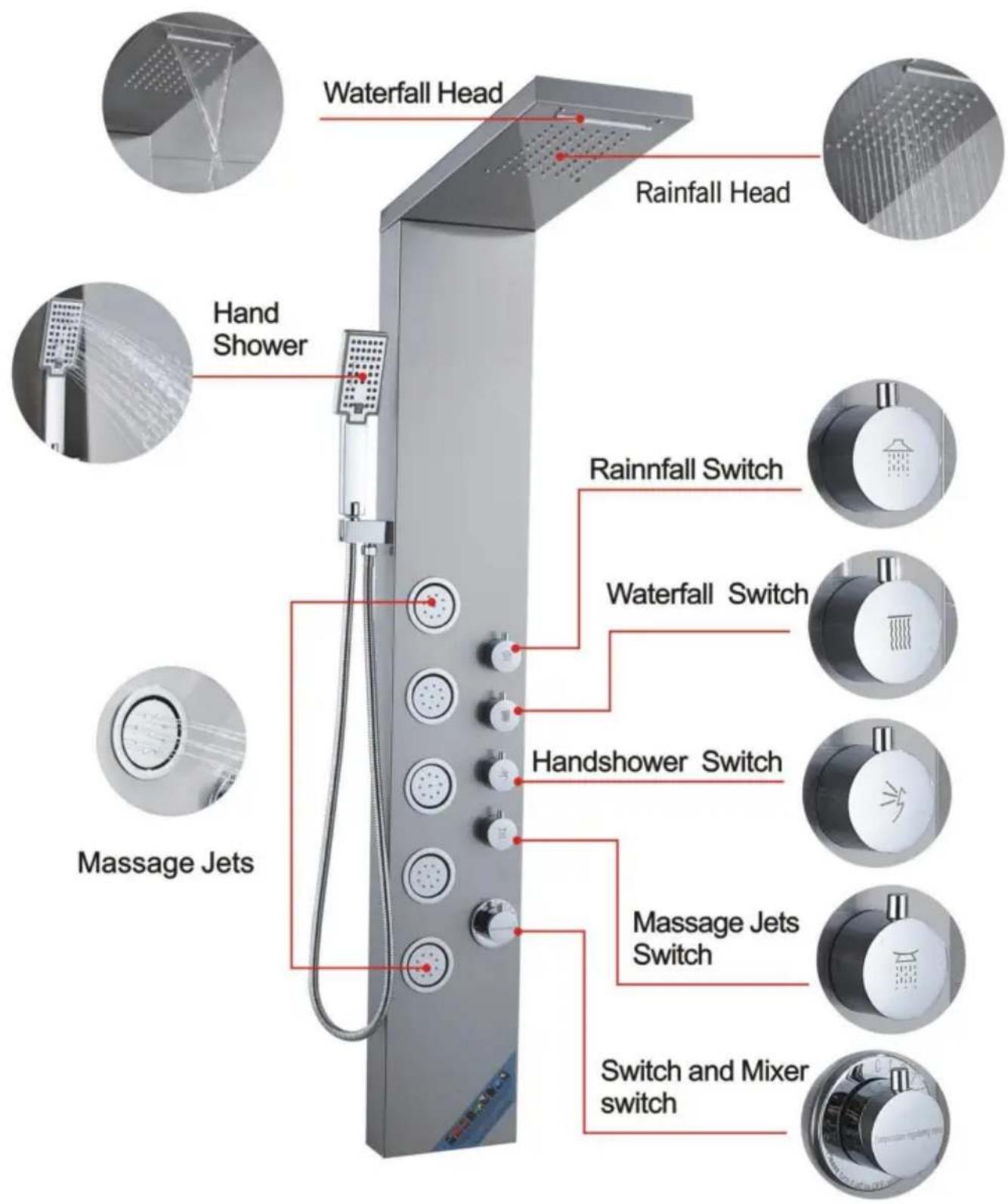

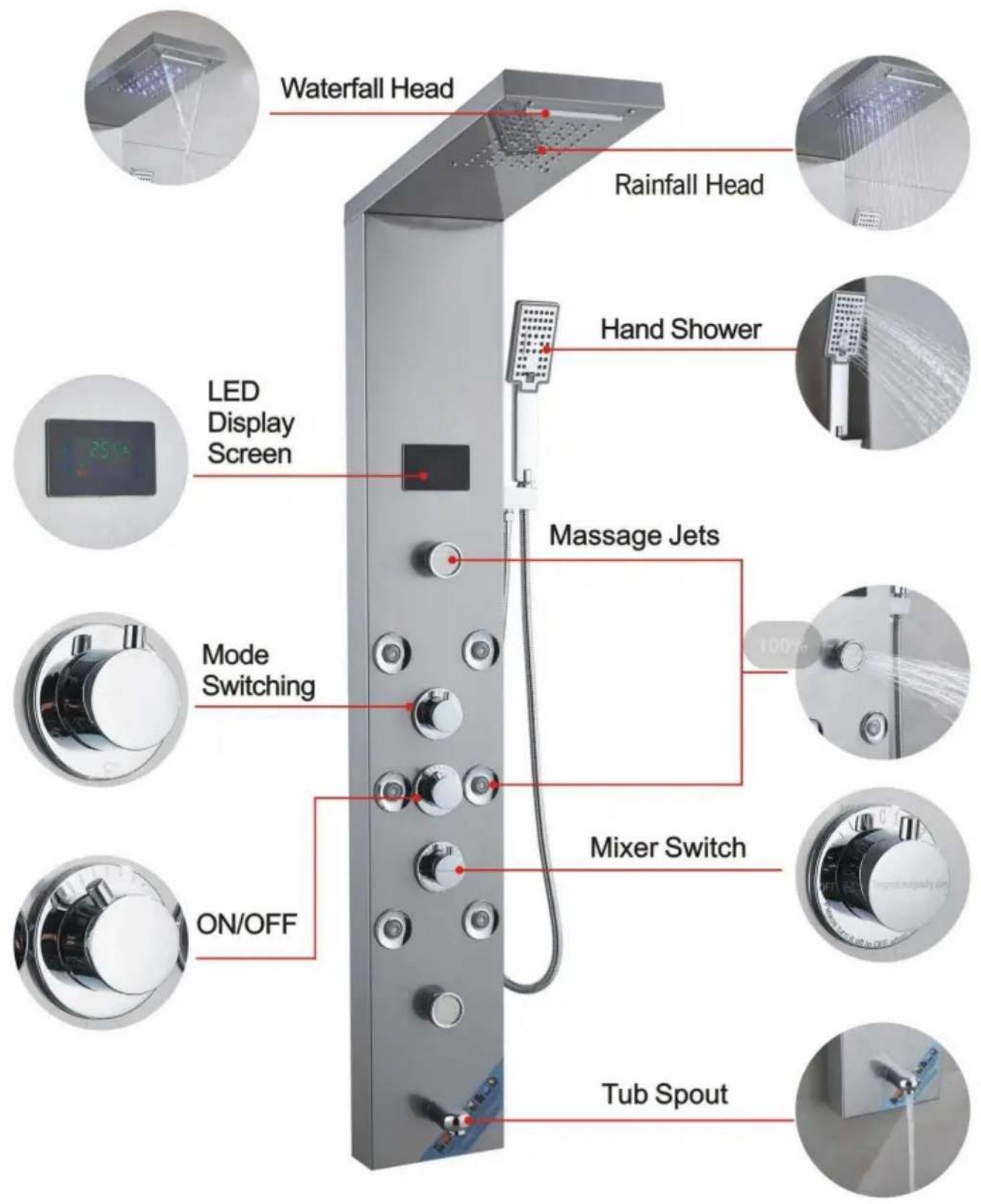

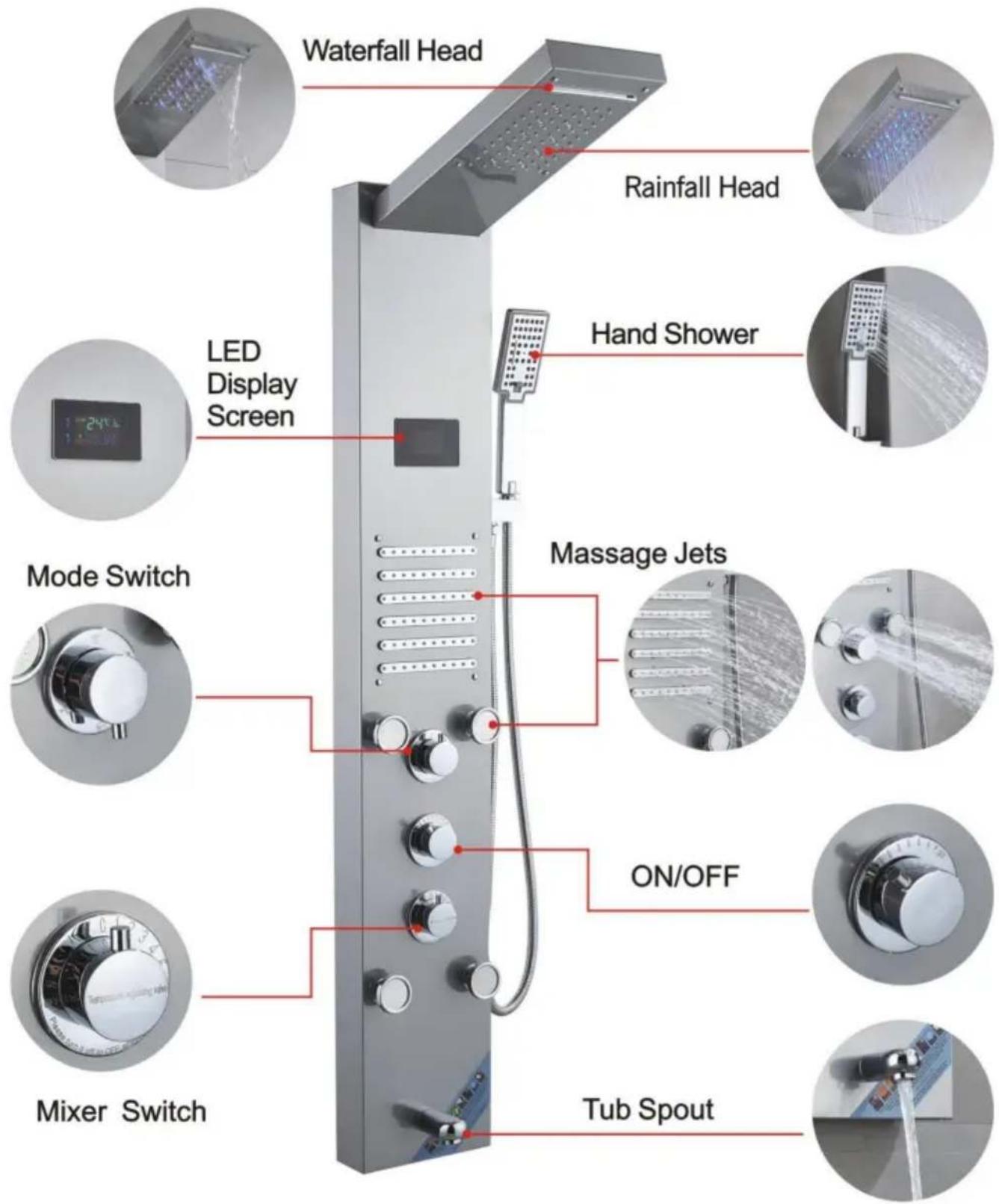

INTRODUZIONE ALLA FUNZIONE

8015FL

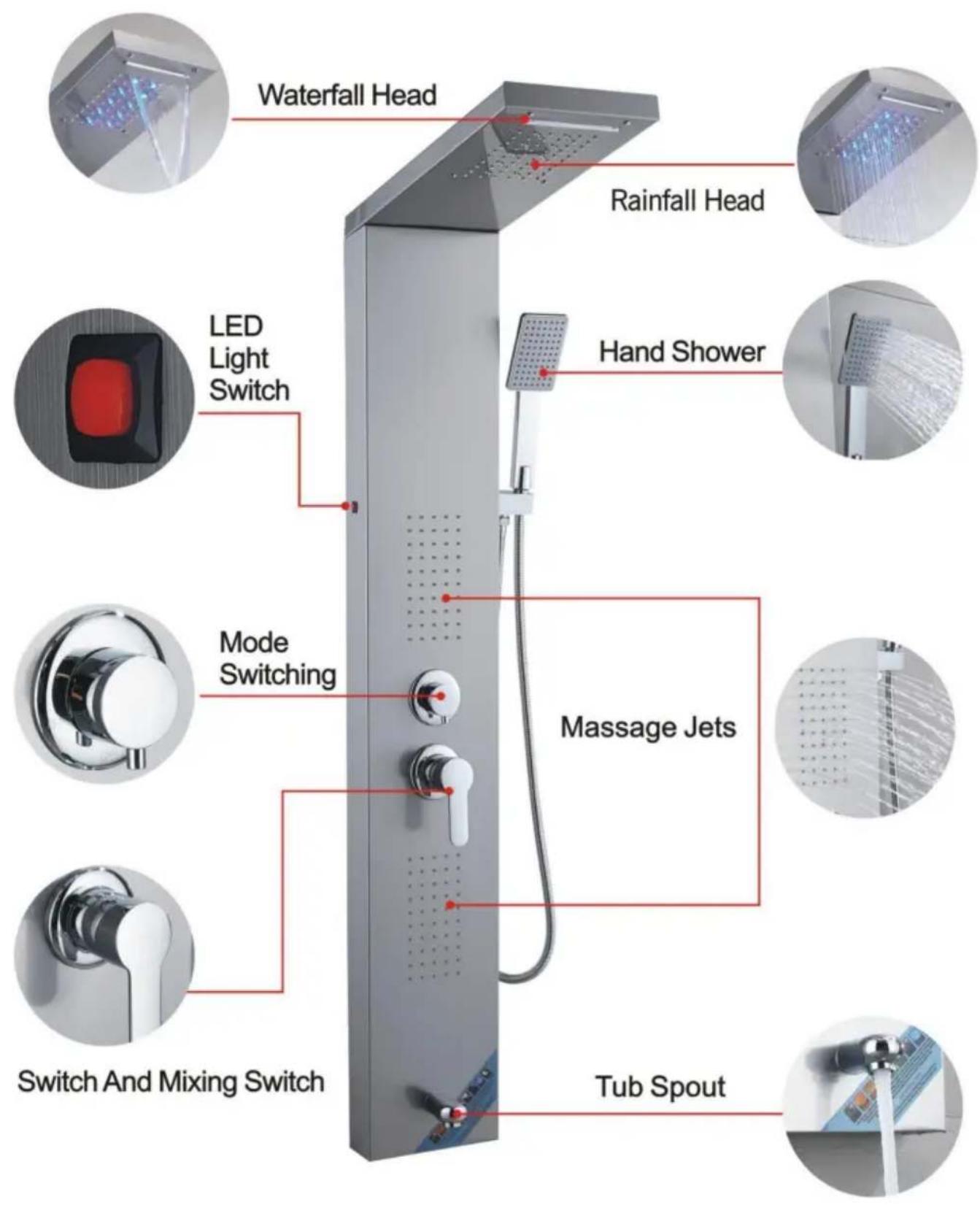

INTRODUZIONE ALLA FUNZIONE

6002FL

INTRODUZIONE ALLA FUNZIONE

8039FL

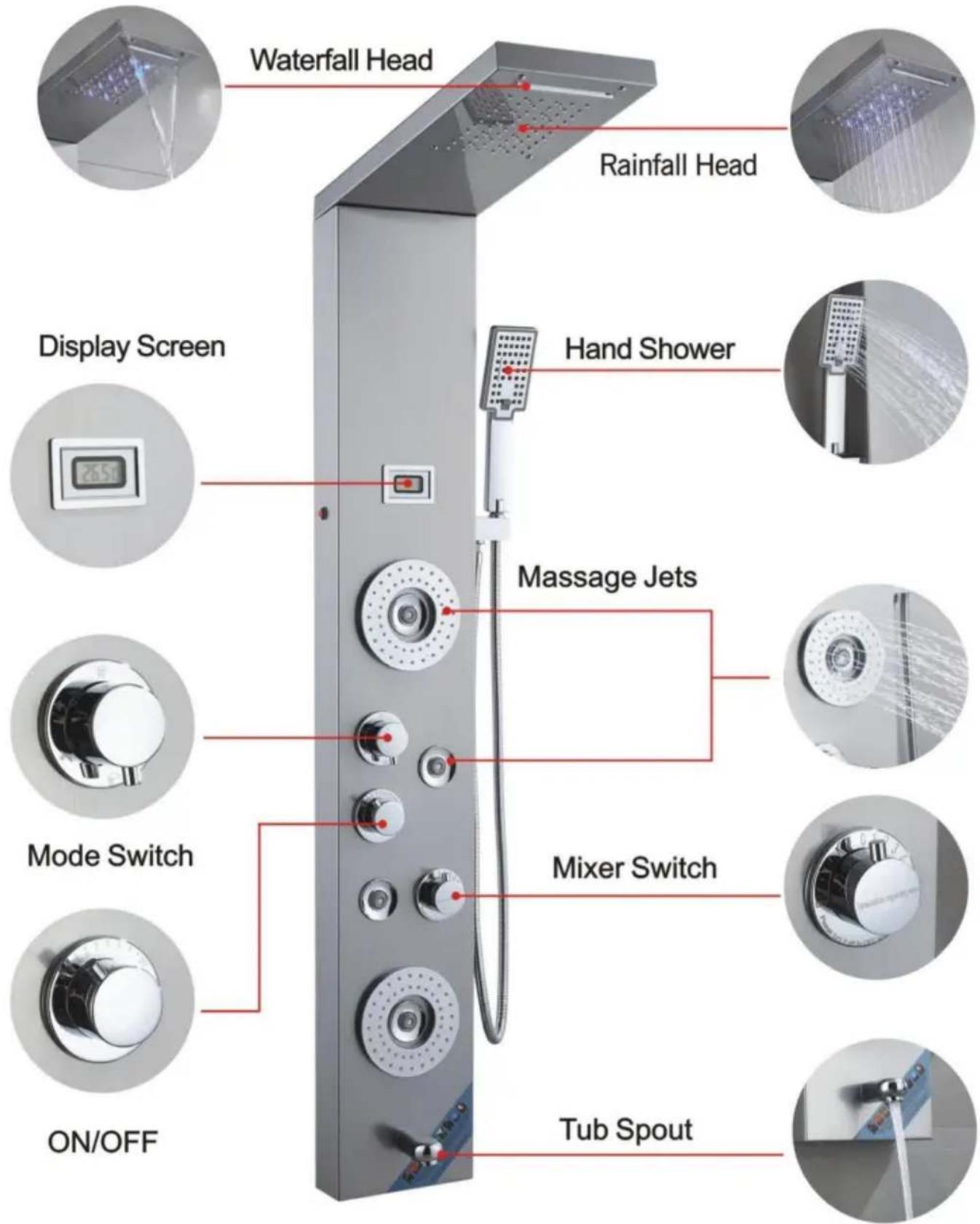

INTRODUZIONE ALLA FUNZIONE

8009FL

INTRODUZIONE ALLA FUNZIONE

8004FL

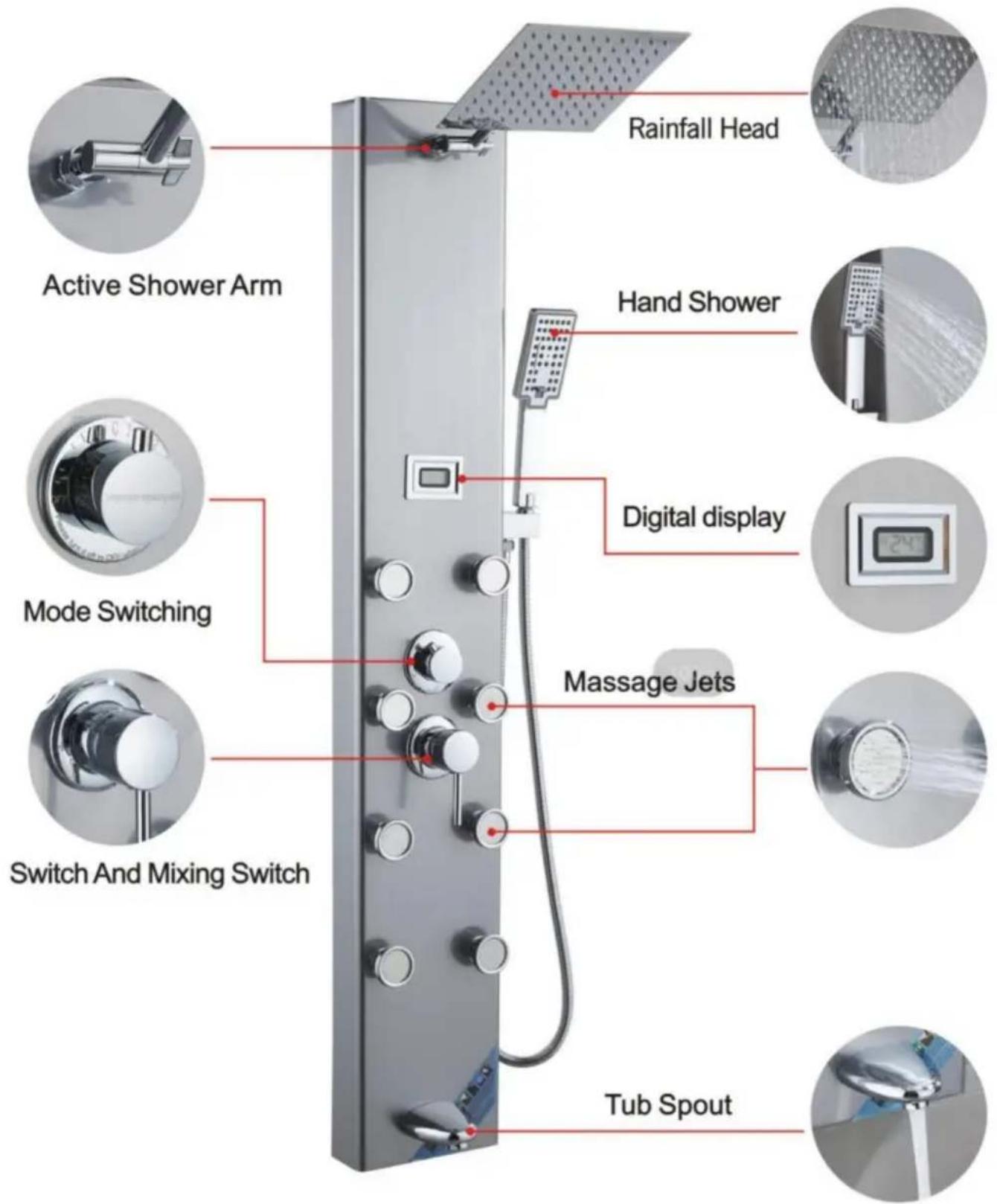

INTRODUZIONE ALLA FUNZIONE

7009FL
