Type de produit	Kit de grille de filtre à air de retour
Marque	Vevor
Modèle	1RAF2025-1
Dimensions (L × H × P)	22,6 × 27,64 × 1,57 pouces (environ 57,4 × 70,2 × 4 cm)
Poids net	3,2 kg
Matériau	Acier
Épaisseur de filtre compatible	1 pouce (25,4 mm)
Montage	Mur ou plafond
Nombre de vis fournies	4 (M4 × 50 mm)
Porte amovible	Oui
Filtre inclus	Non (vendu séparément)
Type de filtre recommandé	Filtre à air standard de 1 pouce
Utilisation	Retour d'air pour système CVC
Entretien	Nettoyer avec un chiffon humide ; remplacer le filtre tous les 3 mois
Sécurité	Couper l'alimentation du système CVC avant installation ; éviter les chutes
Garantie	Certificat de garantie électronique disponible sur vevor.com/support
Pièces détachées	Vis et ensemble de sortie d'air disponibles
Accessoires inclus	4 vis, 1 ensemble de sortie d'air (siège + calandre)
Pays d'origine	Chine
Réparabilité	Les pièces détachées sont disponibles ; remplacement possible des vis et de la porte

FOIRE AUX QUESTIONS - 1RAF2025-1 Vevor

Comment installer la grille de filtre à air de retour Vevor ?

Retirez l'ancienne grille après avoir coupé l'alimentation du système CVC. Mesurez l'ouverture du conduit. Fixez le cadre au mur ou au plafond avec les 4 vis fournies. Placez un filtre de 1 pouce d'épaisseur dans le cadre. Refermez la porte et verrouillez les loquets.

Quelles sont les dimensions exactes du modèle 1RAF2025-1 ?

Les dimensions sont de 22,6 × 27,64 × 1,57 pouces (environ 57,4 × 70,2 × 4 cm). Le premier nombre est la largeur, le second la hauteur.

Quel type de filtre dois-je utiliser avec cette grille ?

Utilisez un filtre à air standard de 1 pouce d'épaisseur. Les filtres de 2 pouces ne conviennent pas. Le filtre n'est pas inclus.

Comment entretenir la grille de retour d'air ?

Nettoyez la grille avec un chiffon humide non abrasif. Remplacez le filtre tous les 3 mois ou plus souvent si nécessaire. Vérifiez l'état des vis.

Est-ce que cette grille peut être montée au plafond ?

Oui, elle convient pour un montage mural ou au plafond. Assurez-vous que le cadre est solidement fixé pour éviter toute chute.

Comment retirer l'ancienne grille de filtre à air ?

Ouvrez la porte de la grille et, si possible, détachez-la. Retirez les vis qui fixent le cadre au mur ou au plafond. Retirez soigneusement l'ancien cadre et le filtre.

Où puis-je trouver le certificat de garantie ?

Le certificat de garantie électronique est disponible sur le site vevor.com/support. Conservez la preuve d'achat.

Puis-je utiliser un filtre de 2 pouces d'épaisseur ?

Non, cette grille est conçue uniquement pour les filtres d'1 pouce d'épaisseur. L'utilisation d'un filtre plus épais pourrait endommager la grille ou réduire l'efficacité.

Que faire si les vis fournies ne correspondent pas à mon installation ?

Utilisez des vis adaptées à votre support (bois, plâtre, etc.). Les vis fournies sont en M4×50. Si nécessaire, procurez-vous des vis compatibles.

La grille est-elle livrée avec un filtre ?

Non, le filtre n'est pas inclus. Vous devez acheter un filtre à air standard de 1 pouce d'épaisseur séparément.

MODE D'EMPLOI 1RAF2025-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE GRILLE DE FILTRE À AIR DE RETOUR

MODÈLE : 1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit de grille de filtre à air de retour

MODÈLE : 1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTE DES PARAMÈTRES

Modèle	Taille du produit (pouces)	Poids net (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

LISTE DES PIÈCES

Nom	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
tête en croixvis (M4*50)	4	4
Ensemble de sortie d'air(Montage de la sortie d'airsiège *1, calandre *1)	1	1
tamis à mailles fines	/	1

OPÉRATION

1. Pour retirer votre ancienne grille de filtre à air de retour, ouvrez la porte de la grille et, pour votre sécurité, détachez la porte si possible

1. Retirez les vis qui fixent le cadre au mur ou au plafond. S'il s'agit d'une application au plafond, pour votre sécurité, évitez que le cadre/la grille/le filtre ne tombe.

3.Retirez soigneusement l'ancien cadre et le filtre

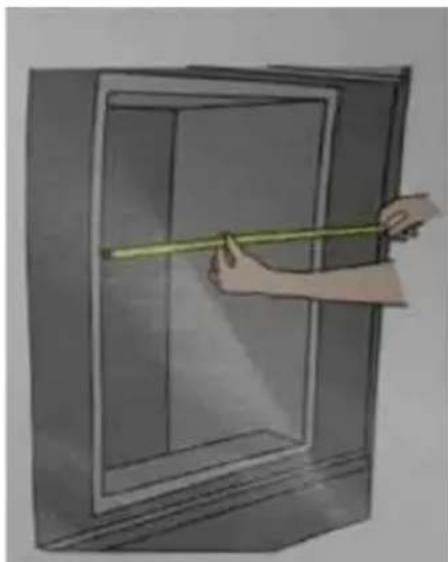

1. Mesurez l'OUVERTURE DU CONDUIT (mur/plafond) et assurez-vous qu'elle est de la même taille que celle indiquée sur la boîte

Le premier nombre est toujours la largeur, le deuxième nombre est toujours la

NE MESUREZ PAS VOTRE ANCIENNE GRILLE

1. Pour installer la grille du filtre à air de retour Vevor, détachez la porte (pour les modèles éligibles)

modèles) du cadre et installez le cadre sur le mur/plafond avec les 4 vis fournies.

1. Placez un filtre à air de 1" d'épaisseur dans le cadre Vous pouvez utiliser les petites languettes pour serrer le filtre

1. Fixez la porte par des charnières (pour les modèles éligibles) et fermez-la en verrouillant les deux loquets
