Type de produit	Kit de grille de filtre à air de retour
Modèle	1RAF3020-1
Marque	Vevor
Dimensions (L × H × P)	32,68 × 22,52 × 1,57 pouces
Poids net	3,65 kg
Matériau	Acier (estimation)
Épaisseur de filtre recommandée	1 pouce
Type de montage	Mur ou plafond
Fixation	4 vis M4×50 fournies
Porte	Avec charnières et loquets (selon modèle)
Grille	Ensemble sortie d'air (siège + calandre)
Tamis à mailles fines	Non inclus (modèle standard) / Inclus (modèle F)
Usage	Retour d'air de système HVAC
Entretien	Nettoyage régulier de la grille, remplacement du filtre périodique
Sécurité	Fixation solide pour éviter chute ; déverrouiller la porte avant dépose
Garantie	Assistance technique et certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - 1RAF3020-1 Vevor

Comment installer la grille de filtre à air Vevor ?

Retirez d'abord l'ancienne grille en dévissant les vis et en détachant la porte. Mesurez l'ouverture du conduit (la largeur est le premier nombre). Montez le cadre avec les 4 vis M4×50 fournies. Insérez un filtre à air de 1 pouce d'épaisseur et utilisez les languettes pour le serrer. Refermez la porte et verrouillez les loquets.

Quelle taille de filtre dois-je utiliser ?

Utilisez un filtre à air de 1 pouce d'épaisseur correspondant aux dimensions intérieures du cadre. Les dimensions extérieures du produit sont 32,68 × 22,52 pouces pour le modèle 1RAF3020-1.

Puis-je monter cette grille au plafond ?

Oui, le montage au plafond est possible. Assurez-vous que le cadre est solidement fixé pour éviter toute chute. Suivez les instructions de sécurité : détachez la porte si possible et évitez que le cadre ou le filtre ne tombe.

Comment nettoyer la grille ?

Nettoyez régulièrement la grille avec un chiffon humide. N'utilisez pas de produits abrasifs. Le filtre doit être remplacé périodiquement selon les recommandations du fabricant de votre système HVAC.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis adapté aux vis M4×50 fournies. Éventuellement d'une perceuse si vous devez pré-percer des trous. Les vis et la grille sont incluses.

La grille est-elle compatible avec tous les filtres ?

Elle est conçue pour des filtres à air standards de 1 pouce d'épaisseur. Assurez-vous que les dimensions du filtre correspondent à l'ouverture intérieure du cadre.

Un filtre est-il inclus avec la grille ?

Non, le filtre n'est pas inclus. Vous devez acheter séparément un filtre à air de 1 pouce d'épaisseur aux dimensions adaptées.

Comment retirer l'ancienne grille ?

Ouvrez la porte de l'ancienne grille si elle en possède une. Retirez toutes les vis fixant le cadre au mur ou au plafond. Retirez délicatement l'ancien cadre et le filtre.

Quelles précautions de sécurité dois-je prendre ?

Assurez-vous que le cadre est solidement fixé pour éviter les chutes. Pour le montage au plafond, évitez de travailler seul et utilisez un équipement de sécurité. Déverrouillez la porte avant de la détacher.

Où puis-je obtenir une assistance technique ou un remplacement sous garantie ?

Visitez le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez également contacter le service client via le site.

MODE D'EMPLOI 1RAF3020-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE GRILLE DE FILTRE À AIR DE RETOUR

MODÈLE : 1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit de grille de filtre à air de retour

MODÈLE : 1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTE DES PARAMÈTRES

Modèle	Taille du produit (pouces)	Poids net (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

LISTE DES PIÈCES

Nom	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
tête en croixvis (M4*50)	4	4
Ensemble de sortie d'air(Montage de la sortie d'airsiège *1, calandre *1)	1	1
tamis à mailles fines	/	1

OPÉRATION

1. Pour retirer votre ancienne grille de filtre à air de retour, ouvrez la porte de la grille et, pour votre sécurité, détachez la porte si possible

1. Retirez les vis qui fixent le cadre au mur ou au plafond. S'il s'agit d'une application au plafond, pour votre sécurité, évitez que le cadre/la grille/le filtre ne tombe.

3.Retirez soigneusement l'ancien cadre et le filtre

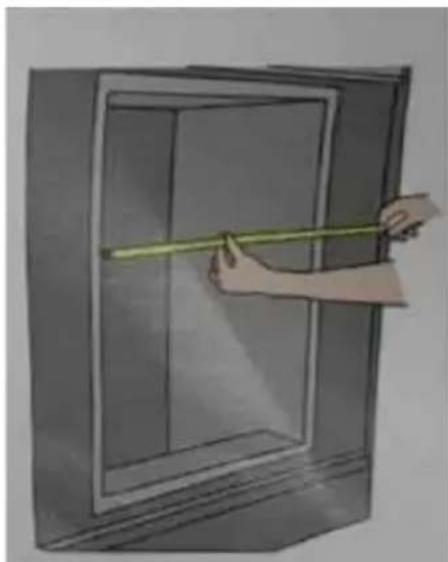

1. Mesurez l'OUVERTURE DU CONDUIT (mur/plafond) et assurez-vous qu'elle est de la même taille que celle indiquée sur la boîte

Le premier nombre est toujours la largeur, le deuxième nombre est toujours la

NE MESUREZ PAS VOTRE ANCIENNE GRILLE

1. Pour installer la grille du filtre à air de retour Vevor, détachez la porte (pour les modèles éligibles)

modèles) du cadre et installez le cadre sur le mur/plafond avec les 4 vis fournies.

1. Placez un filtre à air de 1" d'épaisseur dans le cadre Vous pouvez utiliser les petites languettes pour serrer le filtre

1. Fixez la porte par des charnières (pour les modèles éligibles) et fermez-la en verrouillant les deux loquets

60329 Francfort-sur-le-Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support
