1RAF3020-1 - Luftfilter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rückluftfiltergitter-Kit
Modell	1RAF3020-1
Marke	Vevor
Abmessungen (L × H × T)	32,68 × 22,52 × 1,57 Zoll
Nettogewicht	3,65 kg
Material	Stahl (Schätzung)
Empfohlene Filterstärke	1 Zoll
Montageart	Wand oder Decke
Befestigung	4 Schrauben M4×50 beiliegend
Tür	Mit Scharnieren und Verschlüssen (je nach Modell)
Gitter	Luftauslass-Set (Sitz + Kühlergrill)
Feinmaschiges Sieb	Nicht enthalten (Standardmodell) / Enthalten (Modell F)
Verwendung	Rückluft von HVAC-Systemen
Wartung	Regelmäßige Reinigung des Gitters, periodischer Filterwechsel
Sicherheit	Feste Befestigung, um Herunterfallen zu vermeiden; Tür vor dem Abnehmen entriegeln
Garantie	Technische Unterstützung und elektronische Garantieurkunde verfügbar auf www.vevor.com/support

Häufig gestellte Fragen - 1RAF3020-1 Vevor

Wie installiere ich das Vevor-Luftfiltergitter?

Entfernen Sie zunächst das alte Gitter, indem Sie die Schrauben lösen und die Tür abnehmen. Messen Sie die Kanalöffnung (die Breite ist die erste Zahl). Montieren Sie den Rahmen mit den 4 mitgelieferten M4×50-Schrauben. Setzen Sie einen 1 Zoll dicken Luftfilter ein und ziehen Sie ihn mit den Laschen fest. Schließen Sie die Tür und verriegeln Sie die Verschlüsse.

Welche Filtergröße sollte ich verwenden?

Verwenden Sie einen 1 Zoll dicken Luftfilter, der den Innenabmessungen des Rahmens entspricht. Die Außenabmessungen des Produkts betragen 32,68 × 22,52 Zoll für Modell 1RAF3020-1.

Kann ich dieses Gitter an der Decke montieren?

Ja, die Montage an der Decke ist möglich. Stellen Sie sicher, dass der Rahmen fest befestigt ist, um ein Herunterfallen zu vermeiden. Befolgen Sie die Sicherheitshinweise: Lösen Sie die Tür nach Möglichkeit und vermeiden Sie, dass der Rahmen oder der Filter herunterfällt.

Wie reinige ich das Gitter?

Reinigen Sie das Gitter regelmäßig mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel. Der Filter sollte gemäß den Empfehlungen des Herstellers Ihres HVAC-Systems regelmäßig ausgetauscht werden.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schraubendreher, der zu den mitgelieferten M4×50-Schrauben passt. Gegebenenfalls eine Bohrmaschine, wenn Sie Löcher vorbohren müssen. Schrauben und Gitter sind im Lieferumfang enthalten.

Ist das Gitter mit allen Filtern kompatibel?

Es ist für Standard-Luftfilter mit einer Stärke von 1 Zoll ausgelegt. Stellen Sie sicher, dass die Filterabmessungen der Innenöffnung des Rahmens entsprechen.

Ist ein Filter im Lieferumfang enthalten?

Nein, der Filter ist nicht enthalten. Sie müssen separat einen 1 Zoll dicken Luftfilter in passenden Abmessungen kaufen.

Wie entferne ich das alte Gitter?

Öffnen Sie die Tür des alten Gitters, falls vorhanden. Entfernen Sie alle Schrauben, die den Rahmen an der Wand oder Decke befestigen. Nehmen Sie vorsichtig den alten Rahmen und den Filter heraus.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Stellen Sie sicher, dass der Rahmen fest befestigt ist, um Stürze zu vermeiden. Arbeiten Sie bei der Deckenmontage nicht allein und verwenden Sie Sicherheitsausrüstung. Entriegeln Sie die Tür, bevor Sie sie abnehmen.

Wo erhalte ich technische Unterstützung oder Garantieersatz?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und die elektronische Garantieurkunde. Sie können den Kundenservice auch über die Website kontaktieren.

BEDIENUNGSANLEITUNG 1RAF3020-1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RÜCKLUFTFILTER-GITTER-KIT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rückluftfilter-Gittersatz

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

Modell	Produktgröße (Zoll)	Nettogewicht (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

TEILELISTE

Name	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
KreuzschlitzSchraube (M4*50)	4	4
Luftauslassbaugruppe(LuftauslassmontageSitz *1, Kühlergrill *1)	1	1
feinmaschiges Sieb	/	1

BETRIEB

1. Um Ihr altes Rückluftfiltergitter zu entfernen, öffnen Sie die Gittertür und - zu Ihrer Sicherheit - nehmen Sie die Tür, wenn möglich, ab.

1. Entfernen Sie die Schrauben, mit denen der Rahmen an der Wand oder Decke befestigt ist.
   ÿWenn es sich um eine Deckenanwendung handelt, verhindern Sie zu Ihrer Sicherheit, dass der Rahmen/das Gitter/der Filter herunterfällt.

1. Entfernen Sie vorsichtig den alten Rahmen und den Filter

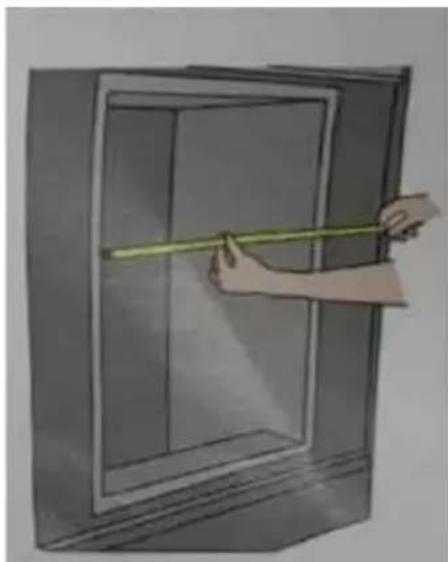

1. Messen Sie die KANALÖFFNUNG (Wand/Decke) und stellen Sie sicher, dass sie die gleiche Größe hat wie auf der Verpackung angegeben.

Die erste Zahl ist immer die Breite, die zweite Zahl ist immer die

ESSEN SIE NICHT IHREN ALTEN KÜHLERGRILL

5.Um das Vevor Rückluftfiltergitter zu installieren, nehmen Sie die Tür ab (für berechtigte

Modelle) vom Rahmen und befestigen Sie den Rahmen mit den 4 mitgelieferten Schrauben an der Wand/Decke.

1. Setzen Sie einen 1" dicken Luftfilter in den Rahmen ein. äSie können die kleinen Laschen verwenden, um den Filter festzuziehen.

1. Befestigen Sie die Tür mit Scharnieren (bei geeigneten Modellen) und schließen Sie sie, indem Sie beide Riegel verriegeln
