YH3345DYA-E-B-H-6# - Mirroir Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rétroviseur de remorquage
Marque	Vevor
Modèle	YH3345DYA-E-B-H-6#
Véhicules compatibles	Ford F250 / F350 / F450 / F550 (2008-2016)
Alimentation	12 V CC
Fonctions	Chauffant, clignotant, flèche lumineuse, télescopique manuel, réglage manuel (verre convexe), réglage électrique (verre plat)
Couleur	Noir
Dimensions (estimées)	Environ 30 x 20 x 15 cm
Poids (estimé)	Environ 2,5 kg
Matériau	Verre convexe et verre plat, plastique ABS
Type de verre	Convexe (côté conducteur) et plat (côté passager)
Installation	Remplacement direct des rétroviseurs d'origine, nécessite démontage de la garniture de porte
Entretien	Nettoyer avec un chiffon doux et un nettoyant non abrasif
Sécurité	Conforme FCC partie 15, directive DEEE 2012/19/UE
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Pays d'origine	Chine (importé par Vevor)

FOIRE AUX QUESTIONS - YH3345DYA-E-B-H-6# Vevor

Quels véhicules sont compatibles avec ce rétroviseur Vevor ?

Ce rétroviseur est conçu pour les modèles Ford F250, F350, F450 et F550 des années 2008 à 2016.

Le rétroviseur est-il chauffant ?

Oui, il intègre une fonction chauffante pour éliminer le givre et la buée. Le fil correspondant doit être connecté au faisceau du véhicule.

Comment installer ce rétroviseur ?

L'installation nécessite de retirer la garniture de porte, débrancher l'ancien rétroviseur, couper une crête sur la base du nouveau, insérer les goujons et serrer les écrous à 80 lb·po. Consultez le manuel détaillé fourni.

Le rétroviseur est-il réglable électriquement ?

Le verre plat (côté passager) est à réglage électrique, tandis que le verre convexe (côté conducteur) se règle manuellement.

Quelles sont les fonctions lumineuses ?

Il dispose d'un clignotant intégré et d'une flèche lumineuse (feu de position) pour améliorer la visibilité lors du remorquage.

Le rétroviseur est-il télescopique ?

Oui, il est télescopique manuellement pour s'adapter à la largeur de la remorque.

Comment entretenir le rétroviseur ?

Nettoyez-le avec un chiffon doux et un produit non abrasif. Pensez à le replier lors du stationnement pour éviter les chocs.

Où trouver le schéma de câblage ?

Le schéma est fourni dans la notice. Les broches 1-3 sont pour le moteur, 4 pour le clignotant, 5 pour la masse, 6 pour le chauffage, 7 pour le feu de position.

Que faire si des pièces sont manquantes ou endommagées ?

Prenez une photo des pièces manquantes ou endommagées et contactez le support Vevor via le site www.vevor.com/support.

Ce rétroviseur est-il conforme aux normes ?

Oui, il est conforme à la partie 15 des règles FCC et à la directive européenne DEEE 2012/19/UE pour le recyclage.

MODE D'EMPLOI YH3345DYA-E-B-H-6# Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

RÉTROVISEURS DE REMORQUAGE

MODÈLE : YH3345DYA-EBH-6#

ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit nécessite une coll sélective des déchets dans l'Union européenne. Ceci s'ap au produit et à tous les accessoires marqués de ce sy Les produits marqués comme tels ne doivent pas être je avec les ordures ménagères normales, mais doivent être apportés à un centre de collecte. point de collecte pour recyclage des appareils électriques et électroniques.

Informations FCC :PRUDENCE:Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pou annuler le droit de l'utilisateur à utiliser l'équipement !Cet appareil est conforme à la partie 15 des règles FC L'exploitation est soumise aux deux conditions suivantes 1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y c les interférences susceptibles de provoquer un fonctionner indésirable.

NOTES

1. Veuillez lire attentivement ces instructions avant de commencer l'installation.
2. Des outils appropriés amélioreront la qualité de l'installation et rédu le temps requis.
3. Tous les miroirs sont symétriques et conçus pour une meilleure po de vue.
4. Si vous constatez des pièces manquantes ou endommagées, veuille prendre une photo et nous contacter.

5. Veuillez vous référer au manuel du propriétaire du véhicule pour ré les nouveaux rétroviseurs.

6. Si vous ne pouvez pas l'installer vous-même, contactez un professionnel de la réparation automobile pour le remplacer à votre pl

MODEL AND PARAMETERS

Modèle	YH3345DYA-EBH-6#
Position des pièces	Façade Extérieure
Saisir	C.C 12 V
PIi	Télescopique Manuel
Les fonctions	Chauffant + clignotant + flèche lumineuse
Type de véhicule applicable	Ford F250/F350/F450/F550 2008-2016
Couleur	Noir

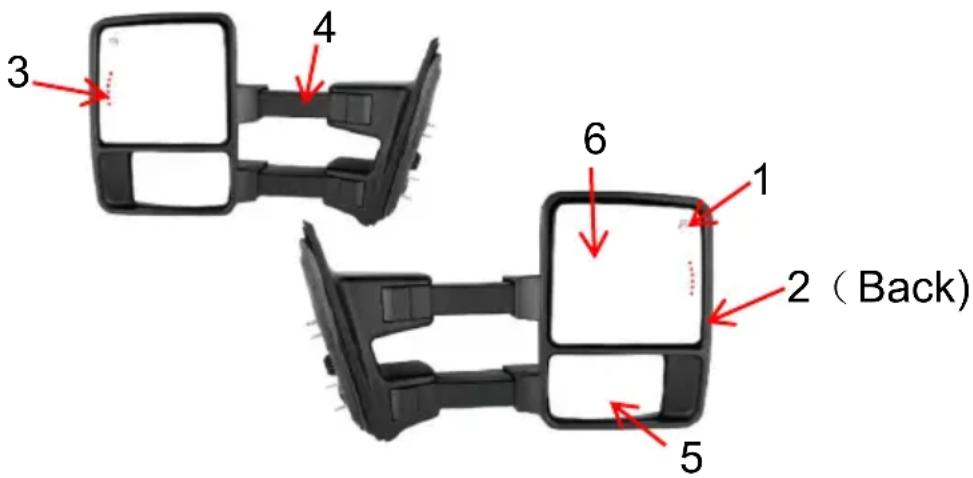

STRUCTURE DIAGRAM

3 4 6 1 2 (Back) 5

1. Chauffant 2. Clignotant 3. Flèche lumineuse
2. Télescopique manuel 5. Verre convexe (réglage manuel)
3. Verre plat (réglage de la puissance)

INSTALLATION INSTRUCTIONS

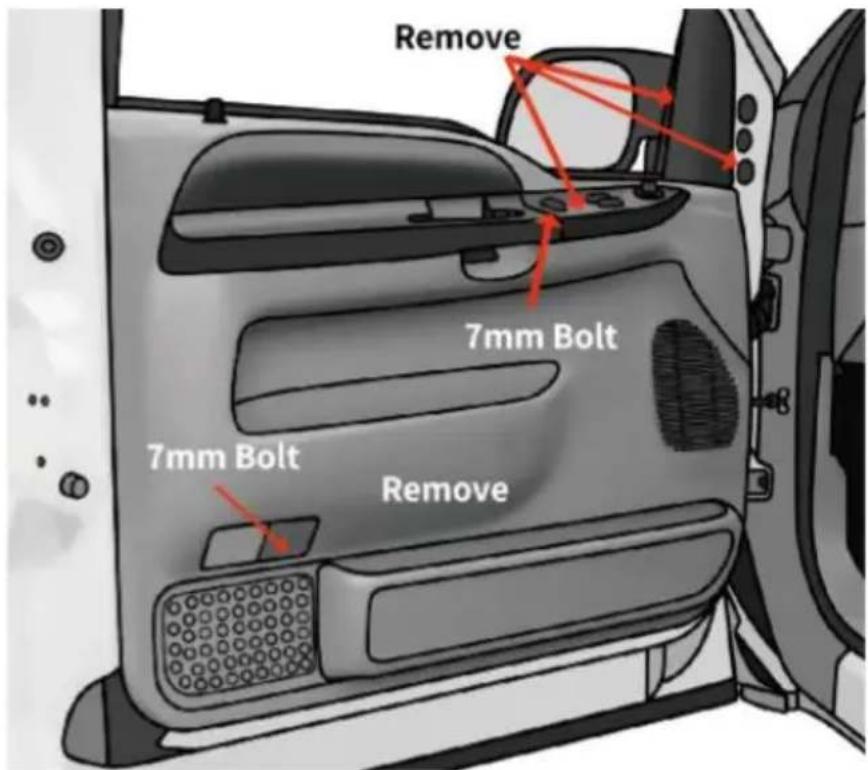

ÉTAPE 1

1. Ouvrez la porte avant pour retirer le panneau de garniture triangulaire d'extension supérieure.

2. Retirez le (3) bouchon en caoutchouc à côté du panneau de garniture triangulaire.

3. Retirez le couvercle de la lampe de courtoisie.

4. Soulevez le panneau de commande de la porte et débranchez tous les connecteurs.

5. Retirez les (2) boulons de 7 mm.

6. Tirez délicatement le panneau de garniture de porte vers le haut et retire douille de la lampe d'accueil.

1. Décollez la protection contre les intempéries (ne la retirez pas) et débranchez le faisceau du rétroviseur.

2. Retirez les (4) écrous hexagonaux de 11 mm.

3. Retirez soigneusement le miroir d'usine.

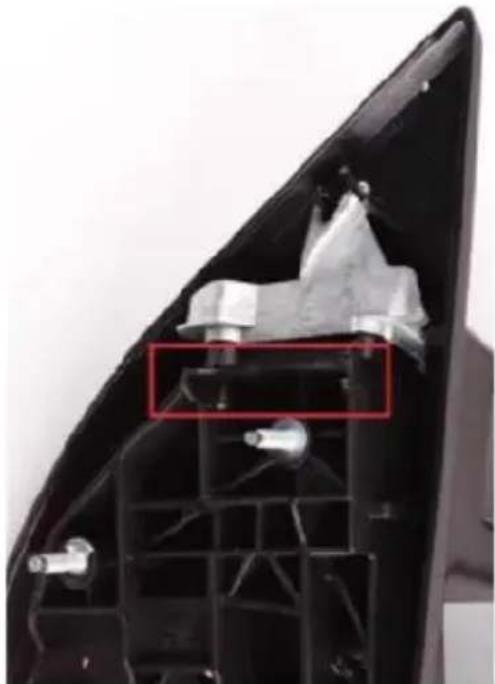

4. Coupez la crête sur la base du nouveau miroir.

1. Prenez le nouveau rétroviseur, insérez les goujons et le harnais dans les trous du panneau de porte.

2. Installez les (4) écrous hexagonaux fournis pour fixer le nouveau r Serrez à 80 lb-po.

3. Connectez le faisceau de rétroviseur, les modèles 99-02 nécessitent l'adaptateur fourni.

ÉTAPE 4

1. Prenez le panneau de garniture de porte, réinstallez la douille de lampe de courtoisie et faites passer la languette de verrouillage de la à travers le trou.

2. Positionnez le panneau de garniture de porte et réinstallez (2) bou de 7 mm.

3. Rebranchez tous les connecteurs au panneau d'interrupteur de porte réinstallez le panneau.

4. Réinstallez le couvercle de la lampe de courtoisie.

5. Réinstallez le panneau de garniture triangulaire et les (3) bouchons caoutchouc.

ÉTAPE 5

1. Répétez les étapes ci-dessus du côté passager.

2. Vérifiez soigneusement toutes les fonctions du rétroviseur avant le premier trajet.

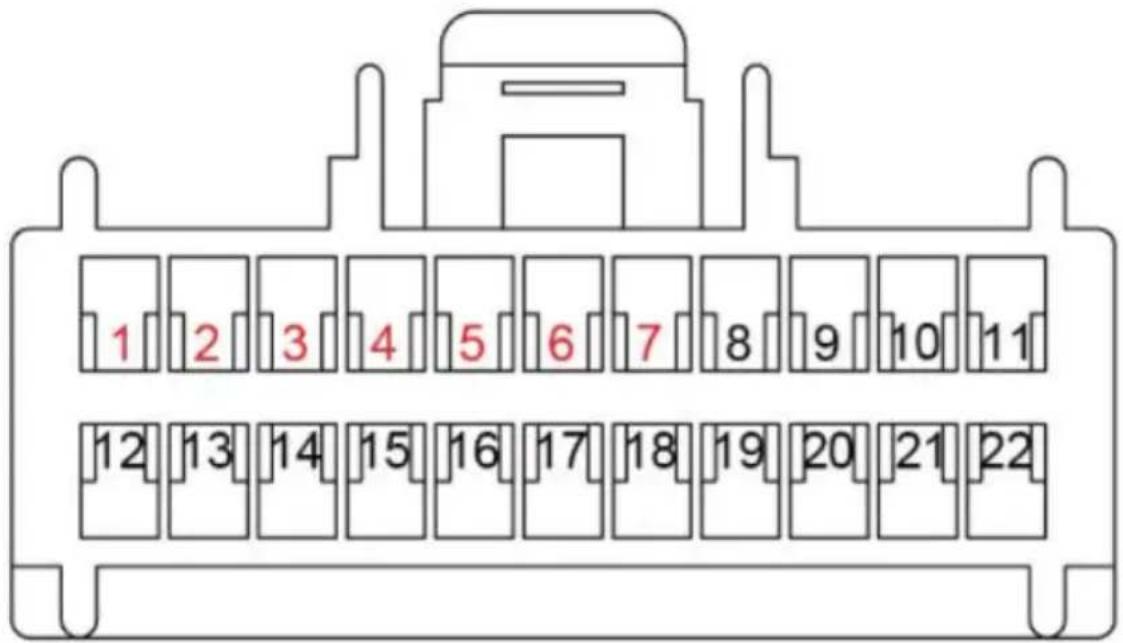

REFERENCE WIRE DIAGRAM

Voir le connecteur du côté du fil.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1/2/3 : Moteur de rétroviseur 4. Clignotant 5. Masse (lumière/chauffage 6. Chauffage du miroir 7. Feu de position 8-22 : non utilisé

MAINTENANCE

1. Frottez le rétroviseur de remorquage lorsqu'il est sale.
2. Prenez l'habitude de replier les rétroviseurs de remorquage lors du stationnement.
