MANUALE UTENTE YH3345DYA-E-B-H-6# Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SPECCHIETTI DA TRAINO

MODELLO:YH3345DYA-EBH-6#

CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo del bidone della spazzatu barrato indica che nell'Unione Europea il prodotto richiede raccolta differenziata dei rifiuti. Ciò vale per il prodotto e accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici, ma devono essere portati a punt raccolta per il riciclaggio di dispositivi elettrici ed elettroni

Informazioni FCC:ATTENZIONE:Cambiamenti o modifiche non espressamente approvati da parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!Questo dispositivo è conforme alla Parte 15 delle norme funzionamento è soggetto alle seguenti due condizioni:1) Questo prodotto può causare interferenze dannose.2)Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare funzionamento indesiderato.

NOTE

1. Si prega di leggere attentamente queste istruzioni prima di iniziare l'installazione. 20. Strumenti adeguati miglioreranno la qualità dell'installazione e ridurranno il tempo richiesto. 21. Gli specchietti sono simmetrici e progettati per una migliore portata visiva. 22. Se trovi parti mancanti o danneggiate, scatta una foto e contattaci.
2. Fare riferimento al manuale del proprietario del veicolo per regolare nuovi specchietti. 24. Se non riesci a installarlo da solo, contatta un professionista della riparazione auto per sostituirlo.

MODELLO E PARAMETRI

Modello	YH3345DYA-EBH-6#
Posizione della parte	Parte anteriore esterna
Ingresso	CC 12 V
Piega	Telescopico Manuale
Funzioni	Riscaldato+indicatore di direzione+indicatore di freccia
Tipo di veicolo applicabile	2008-2016 Ford F250/F350/F450/F550
Colore	Nero

DIAGRAMMA DI STRUTTURA

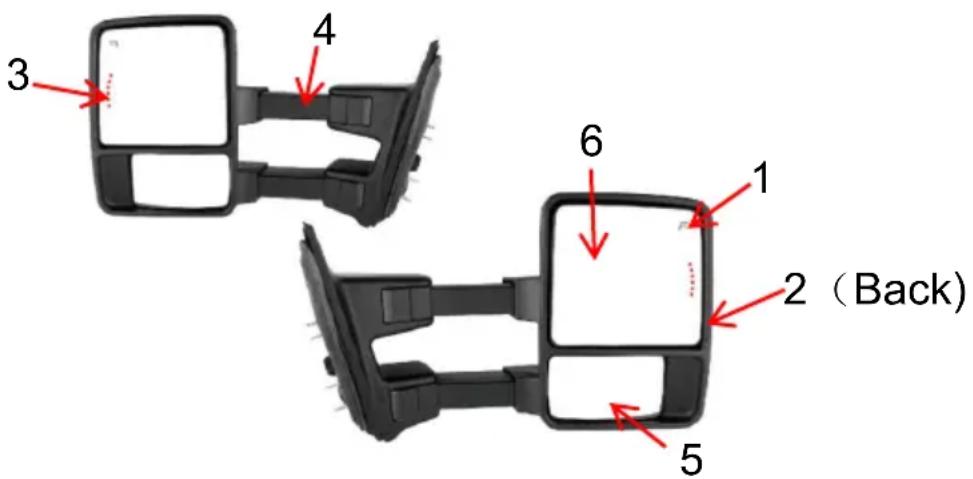

1. Riscaldato 2. Indicatore di direzione 3. Indicatore di direzione della freccia
2. Telescopico manuale 5. Vetro convesso (regolazione manuale)
3. Vetro piano (regolazione della potenza)

ISTRUZIONI DI INSTALLAZIONE

PASSO 1

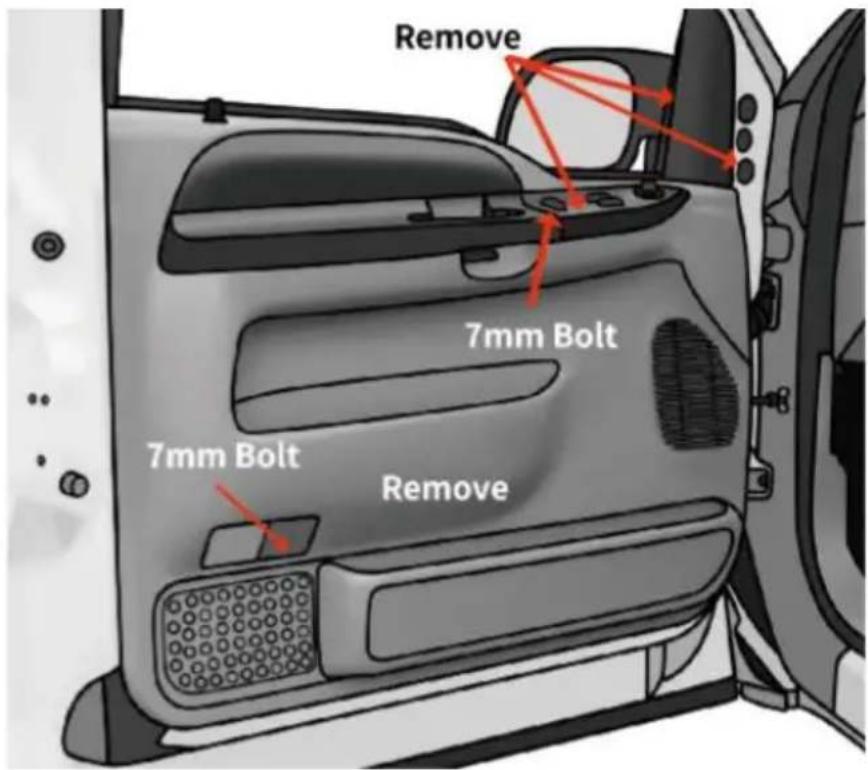

1. Aprire la porta anteriore per rimuovere il pannello di rivestimento triangolare dell'estensione superiore.
2. Rimuovere il (3) tappo di gomma accanto al pannello di rivestimento triang
3. Rimuovere il coperchio della lampada di cortesia.
4. Sollevare il pannello degli interruttori sulla porta e scollegare tutti i connettori.
5. Rimuovere (2) bulloni da 7 mm.
6. Tirare verso l'alto con cautela il pannello di rivestimento della portiera e rimuovere il portalampada della lampada di cortesia.

1. Staccare la protezione dalle intemperie (non rimuoverla) e scollegare il cablaggio dello specchietto.
2. Rimuovere (4) dadi esagonali da 11 mm.
3. Rimuovere con attenzione lo specchietto di fabbrica.
4. Tagliare la cresta sulla base del nuovo specchio.

PASSO 3

1. Prendere il nuovo specchietto, inserire i prigionieri e il cablaggio attraverso i fori sul pannello della portiera.
2. Installare i (4) dadi esagonali forniti per fissare il nuovo specchietto. Coppia a 80 libbre pollici.
3. Collegare il cablaggio dello specchietto; i modelli 99-02 richiedono l'adattatore fornito.

PASSO 4

1. Prendere il pannello di rivestimento della porta, reinstallare il portalampada della lampada di cortesia e far passare la linguetta della serratura della porta attraverso il foro.
2. Posizionare il pannello di rivestimento della porta e reinstallare (2) bulloni da 7 mm.
3. Ricollegare tutti i connettori al pannello degli interruttori della porta e reinstallare il pannello.
4. Reinstallare il coperchio della lampada di cortesia.
5. Reinstallare il pannello di rivestimento triangolare e (3) i tappi di

PASSO 5

1. Ripetere i passaggi precedenti sul lato passeggero.
2. Controllare attentamente tutte le funzioni dello specchietto prima del

prima guida.

DIAGRAMMA DEI CAVI DI RIFERIMENTO

Vedere il connettore dal lato del cavo.

1/2/3: Motore specchietto 4. Indicatore di direzione 5. Massa (luce/riscaldamento)

1. Riscaldatore dello specchio 7. Luce di posizione 8-22: non utilizzata

MANUTENZIONE

1. Strofinare lo specchietto retrovisore quando è sporco.
2. Prendi l'abitudine di ripiegare gli specchietti del rimorchio quando parcheggi.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica
