YH3345DYA-E-B-H-6# - Spegel Vevor - Gratis bruksanvisning och manual

Produkttyp	Släpvagnsspegel
Märke	Vevor
Modell	YH3345DYA-E-B-H-6#
Kompatibla fordon	Ford F250 / F350 / F450 / F550 (2008-2016)
Strömförsörjning	12 V DC
Funktioner	Uppvärmd, blinkers, positionsljus, manuell teleskopfunktion, manuell justering (konvex glas), elektrisk justering (platt glas)
Färg	Svart
Mått (uppskattade)	Cirka 30 x 20 x 15 cm
Vikt (uppskattad)	Cirka 2,5 kg
Material	Konvex glas och platt glas, ABS-plast
Glas typ	Konvex (förarsidan) och platt (passagerarsidan)
Installation	Direkt utbyte av originalspeglar, kräver demontering av dörrpanel
Underhåll	Rengör med en mjuk trasa och ett icke-slipande rengöringsmedel
Säkerhet	FCC del 15, WEEE-direktiv 2012/19/EU
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Ursprungsland	Kina (importerad av Vevor)

Vanliga frågor - YH3345DYA-E-B-H-6# Vevor

Vilka fordon är kompatibla med denna Vevor-spegel?

Denna spegel är utformad för modellerna Ford F250, F350, F450 och F550 från år 2008 till 2016.

Är spegeln uppvärmd?

Ja, den har en uppvärmningsfunktion för att ta bort frost och imma. Motsvarande kabel måste anslutas till fordonets kablage.

Hur installerar man denna spegel?

Installationen kräver att dörrpanelen tas bort, den gamla spegeln kopplas bort, en kant skärs på basen av den nya, sprintarna sätts i och muttrarna dras åt till 80 lb·in. Se den medföljande detaljerade manualen.

Är spegeln elektriskt justerbar?

Det platta glaset (passagerarsidan) är elektriskt justerbart, medan det konvexa glaset (förarsidan) justeras manuellt.

Vilka ljusfunktioner har den?

Den har en inbyggd blinkers och ett positionsljus för att förbättra sikten vid bogsering.

Är spegeln teleskopisk?

Ja, den är manuellt teleskopisk för att anpassas till släpvagnens bredd.

Hur underhåller man spegeln?

Rengör den med en mjuk trasa och ett icke-slipande rengöringsmedel. Kom ihåg att fälla in den vid parkering för att undvika stötar.

Var hittar jag kopplingsschemat?

Schema finns i bruksanvisningen. Stift 1-3 är för motorn, 4 för blinkers, 5 för jord, 6 för uppvärmning, 7 för positionsljus.

Vad gör jag om delar saknas eller är skadade?

Ta ett foto på de saknade eller skadade delarna och kontakta Vevors support via webbplatsen www.vevor.com/support.

Är denna spegel standardkompatibel?

Ja, den överensstämmer med FCC-reglernas del 15 och EU-direktivet WEEE 2012/19/EU för återvinning.

BRUKSANVISNING YH3345DYA-E-B-H-6# Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DRAGANDE SPEGLAR

MODELL: YH3345DYA-EBH-6#

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europei direktivet 2012/19/EU. Symbolen som visar en soptunna k anger att produkten kräver separat sophämtning i EU. De gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall utan ska lämnas til insamlingsställe för återvinning av elektriska och elektronis apparater.

FCC-information:VARNING:Ändringar eller modifieringar som inte uttryckligen godkänt den part som ansvarar för överensstämmelse kan ogiltigfö användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störning inklusive störningar som kan orsaka oönskad funktion.

NOTES

1. Läs denna instruktion noggrant innan du påbörjar installationen.
2. Rätt verktyg kommer att förbättra kvaliteten på installationen och minska den tid som krävs.
3. Alla speglar är symmetriska och designade för bättre siktområde.
4. Om du hittar delar som saknas eller är skadade, ta ett foto och oss.
   47.Se fordonets instruktionsbok för att justera de nya speglarna.
5. Om du inte kan installera den själv, kontakta en bilreparatör för at ut den åt dig.

MODEL AND PARAMETERS

Modell	YH3345DYA-EBH-6#
Auto Part Position	Framsida Utanför
Inmatning	DC 12V
Vika ihop	Manuell teleskop
Funktioner	Uppvärmd+blinkersljus+pilsignalljus
Tillämplig fordonstyp	2008-2016 Ford F250/F350/F450/F550
Färg	Svart

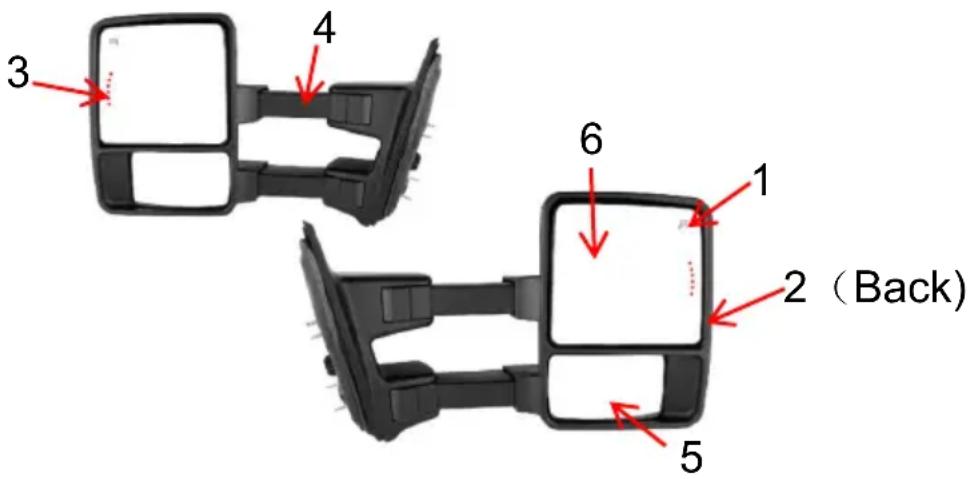

STRUCTURE DIAGRAM

1. Uppvärmd 2. Blinkersljus 3. Pilsignalljus
2. Manuell teleskopisk 5. Konvext glas (manuell justering)
3. Platt glas (strömjustering)

INSTALLATION INSTRUCTIONS

STEG 1

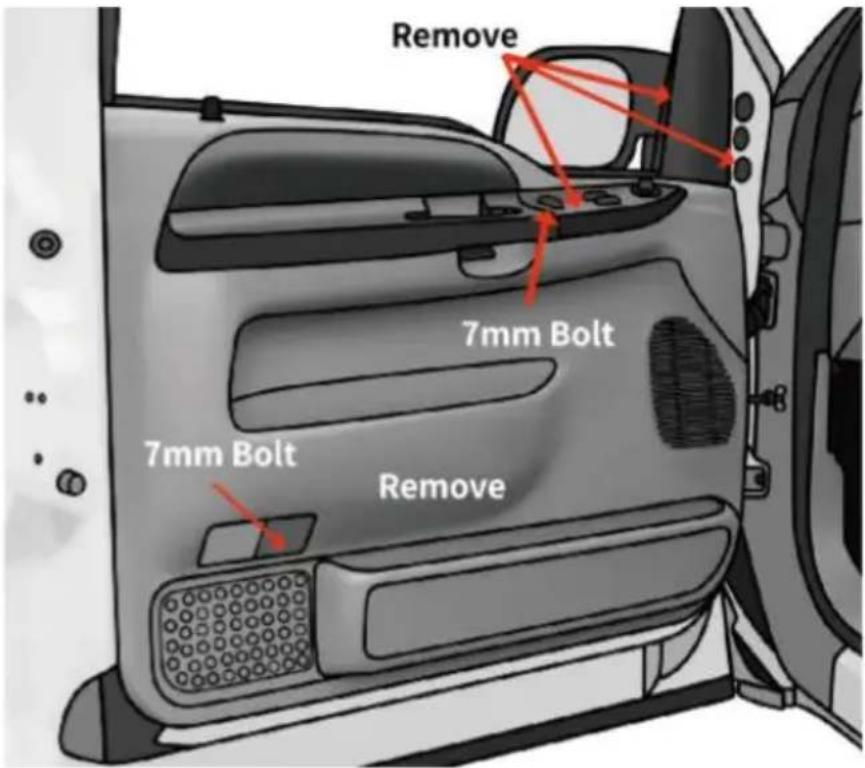

1. Öppna den främre luckan för att ta bort den övre förlängningens triangular beklädnadspanel.
2. Ta bort (3) gummipluggen bredvid den triangulära panelen.

3. Ta bort skyddslampans lock.

4. Bänd upp dörrbrytarpanelen och koppla bort alla anslutningar.

5. Ta bort (2) 7 mm bultar.

6. Dra försiktigt upp dörrbeklädnaden och ta bort hyllans lampsockel.

1. Dra av väderskyddet (ta inte bort) och koppla loss spegelselen.

2. Ta bort (4) 11 mm sexkantsmuttrar.

3. Ta försiktigt bort fabriksspegeln.

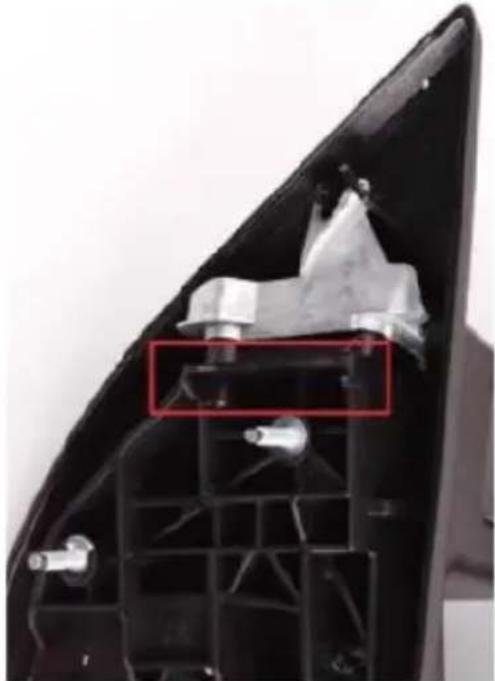

4. Skär av åsen på basen av den nya spegeln.

1. Ta den nya spegeln, matningsbultarna och selen genom hålen på dörrpanelen.
2. Montera (4) medföljande sexkantsmuttrar för att säkra den nya spegeln. Vridmoment till 80 lb in.
3. Anslut spegelsele, 99-02 modeller kräver medföljande adapter.

STEG 4

1. Ta dörrbeklädnaden, sätt tillbaka inredningslampans sockel och för dörrlåsfliken genom hålet.
2. Placera dörrbeklädnaden och sätt tillbaka (2) 7 mm bultar.
3. Anslut alla kontaktdon tillbaka till dörromkopplarpanelen och sätt tillbaka panelen.
4. Sätt tillbaka taklampans lock.
5. Sätt tillbaka den triangulära dekorpanelen och (3) gummipluggarna.

STEG 5

1. Upprepa ovanstående steg på passagerarsidan.
2. Kontrollera noggrant alla spegelfunktioner innan den första körningen

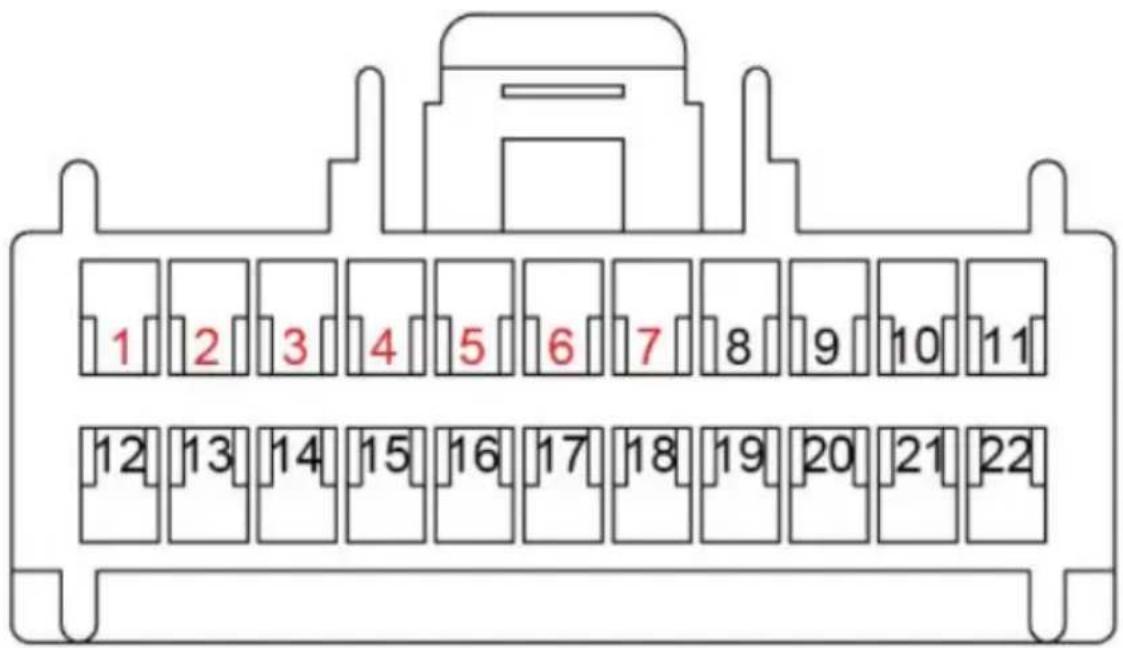

REFERENCE WIRE DIAGRAM

Se kontakten från trädsidan.

1/2/3: Spegelmotor 4. Blinkersljus 5. Jord (ljus/värmare)

1. Spegelvärmare 7. Positionsljus 8-22: Används ej

MAINTENANCE

1. Skrubba dragspegeln när den är smutsig.
2. Ta för vana att fälla dragspeglarna vid parkering.
